カローラ AE91 クラッチOH

time 2016/09/05

カローラ AE91 クラッチOH

カローラ AE91です。
マニュアル車ですがクラッチが滑ったのでOHしました

c-log1110-01
AE91。カローラです。

c-log1110-02

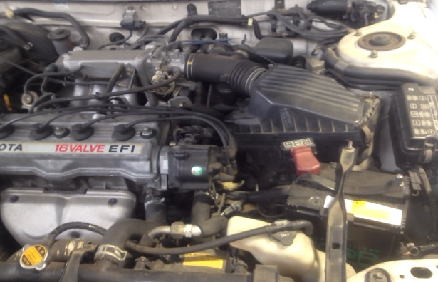

FFなのでそれほど構える必要はありません。バッテリーやエアクリーナーBOXなどを外します

c-log1110-03

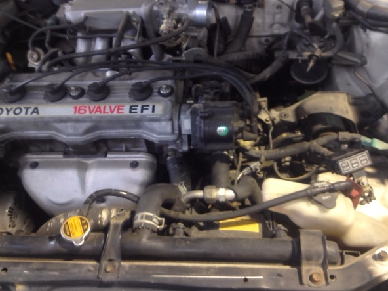

ラジエターも外したほうが作業がスムーズなのでそうしました

c-log1110-04

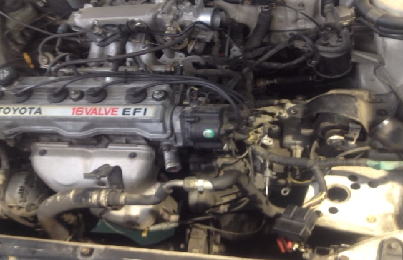

シフトワイヤーやらカプラーなどを外す。あとレリーズシリンダーも外します

上で外せるものを全部外したらエンジンを吊る

c-log1110-05

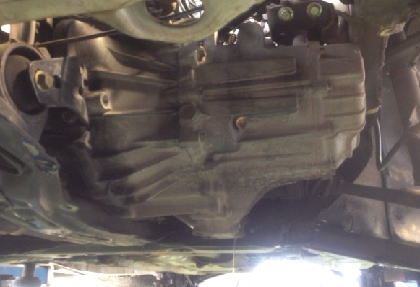

続いて、ドライブシャフトを左右抜きます。ミッションオイルを抜いておかないと出てくるので注意

c-log1110-06

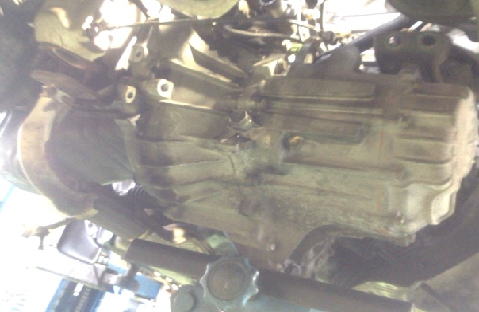

さらに、サスペンションメンバーなどを外さないと駄目。きちんとエンジンを吊っておかないと危険です

c-log1110-07

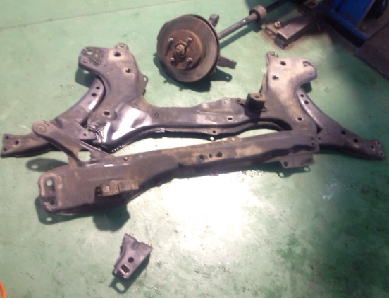

取り外したドライブシャフトとメンバー

c-log1110-08
これでミッションをはずします
続いてクラッチカバーとディスクを外す

c-log1110-09

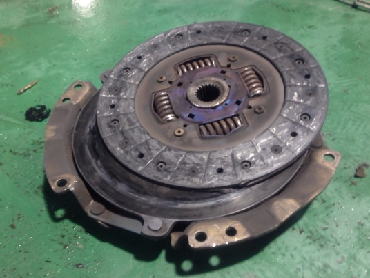

クラッチ。減っています

折り返し

c-log1110-10

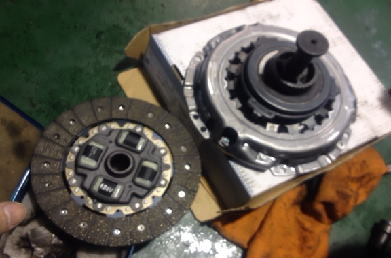

新品のクラッチキットをセンター出しツールでセンターを出す

c-log1110-11
レリーズベアリングも交換します

c-log1110-12

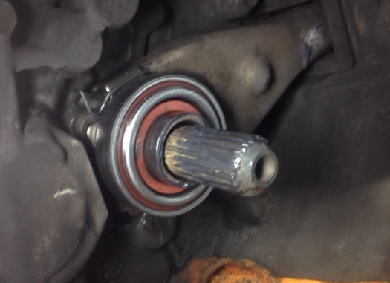

メンドラにクラッチグリスを塗る

c-log1110-13

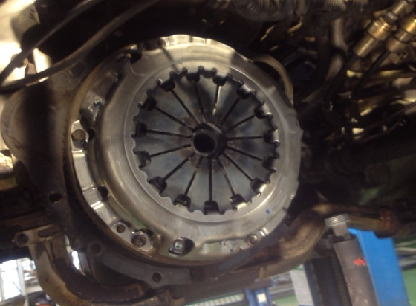

新しいクラッチを装着する

c-log1110-14

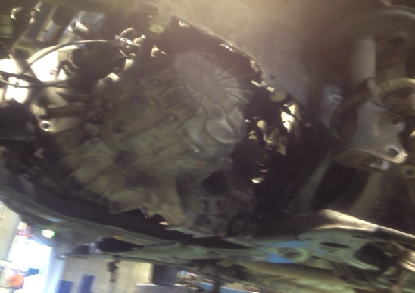

合体!そしてメンバーを取りつける

c-log1110-15

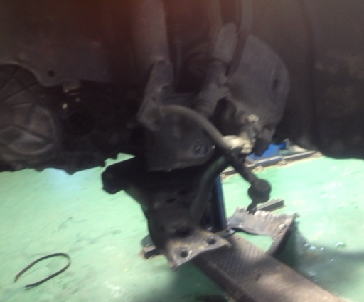

足回りを組み込んでいく

c-log1110-16

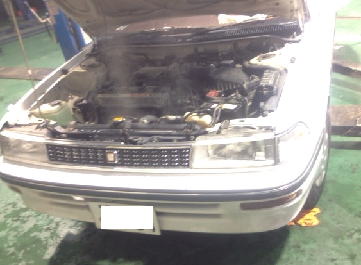

あとは上を組み込んで終わり。

カローラのクラッチOHでした。
