効果的なベルト鳴き修理は順を追って整備すること。整備士泣かせの異音「ベルト鳴き」について

time 2016/07/14

効果的なベルト鳴き修理は順を追って整備すること。整備士泣かせの異音「ベルト鳴き」について

整備士泣かせの異音といえば、

「ブレーキ鳴き」

「ベルト鳴き」

この2つがかなりのウエイトを占めてきます。今回は効果的なベルト鳴き修理について書いてみたいと思います。

まず、ベルト鳴きの原因を考えてみます。

1、単純にベルトの張りが適正でない

2、ベルト自体が硬化してきている

3、プーリーやテンショナーに問題がある



大まかに分けてこの3点になってくるのがベルト鳴きです。

それぞれ細かく考えてみます。



1つ目のベルトの張りについて

ベルトを新品にしたばかりなのに、ベルト鳴きが発生するということは適正な張りではないということが考えられます。

2つ目のベルトの寿命・硬化について

これはベルトはゴム部品に相当します。長い間使ってくると弾力性がなくなって硬化してくるもの。そうなってくると張りを適正にしてもスリップを起こしたりします。

3つ目のテンショナーやプーリーの問題について

よく見るとわかるんですが、ベルトってベルトだけが減っているわけじゃないんです。ベルトを回している補機類のプーリーも若干ずつですが削れていっています。もし減っているプーリーであれば、ベルトとの接触面が適正にならないので鳴きが発生するわけです。

それでは、どのようにしてベルト鳴きを修理すればいいのか?



sponsored link

どのベルトが鳴いているのかを見極める方法

2016-05-173

今の車はサーペインタイン方式と呼ばれ、1本の長いベルトで全ての補機類を駆動しているケースが多いです。こういうベルトなら原因は1本だけですが、昔の車のように補機類ごとにベルトを使っている場合。

どのベルトから異音が出ているかを見極めます。

その方法は簡単です。まずベルト鳴きが発生しているかどうかですが、発生していなかったら、アコンを入れてライト類を全部点灯して負荷を与えてください。

こうすることによってベルト鳴きを再現しやすくなります。

ベルト鳴きが再現できたら、ベルトの鳴きどめスプレーをそれぞれのベルトに順番に吹いていく。

このワコーズのバイダスドライはかなりの優れもので、鳴いているベルトの溝に吹きかけると音が止まるんです。これを利用して1つずつベルトに吹きかけていく。

音が鳴り止んだ補機類のベルトがあったら、そのベルトが鳴きを発生させているということになります。



ベルトの張り・鮮度を点検

鳴いているベルトがわかったら、張りを確認します。張りが悪くなかったらベルトを手で触ってみて硬化具合を確認します。

ベルト鳴きの修理の基本となるのは新品ベルトへの交換です。この時点で交換を考えます。しかし、プーリーや各ベアリングに問題があったら一時的にしか収まりません。

なので、ベルトを外して各ベアリングがきちんと回るかを点検。ベアリングに問題がなかったらプーリーの溝も点検します。

とりあえず目立った外傷などがなければベルトを新品に交換する。これでほとんどの場合はベルト鳴きを抑えることができます。

これでもダメならプーリーの交換を考えないといけません。効果的なプーリーがクランクプーリーです。クランクプーリーとベルトを交換するだけでかなりの確率でベルト鳴きはおさまります。



オートテンショナーを使っていたら

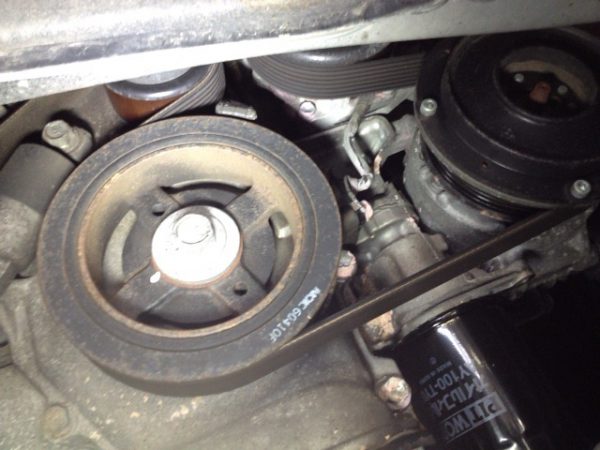

2016-05-171

次に問題になるのが、ベルトの張りをオートテンショナーが行っている場合。

この場合ベルトを交換するとある程度のグリップが戻って鳴きはおさまりますが、オートテンショナーがへたってくるとそれでもすぐに鳴いてしまいます。

そうなった場合は張りを与えているオートテンショナーを交換します。

部品で8000円〜15000円程度します。ここに交換工賃が入ってくるので、修理代はある程度高額になるのを覚悟しましょう。

ただ、感覚的にオートテンショナーは10万キロを超えたあたりで交換を考えるのがいいかなと。やはり張りが弱くなったりしてきますから。

自分自身でアジャストできるタイプのベルトでない限り、テンショナーそのものを交換しないとダメということですね。

ちなみにストレッチベルトはベルト自体が伸縮性を持っているので張りを与えることもしません。ストレッチベルトでベルト鳴きが発生したら有無を言わさず交換ですね。

ベルト鳴きって高周波ないやーな音を発生させます。たまに信号待ちからのスタートで激しい音をさせる車がいますが、あの音がベルト鳴きです。

とりあえずバイダスドライを吹き続けるだけでも一時的には抑えられるので1つ持っておくのはオススメです。

ベルト鳴きも症状が末期になってくるとベルト切れを多発したりするので、そうなったらプーリーを交換しないとダメです。

sponsored link

コメント

  • ベルトの鳴って、ベルトの交換すれば必ず直ると思ってましたが、プーリーの摩耗でも鳴く事があるんですねぇ!
    テンショナーがダメになったら、ベルトの鳴きが出るのは分かりますけどね!
    自分の場合は、ベルトのトラブルに会いたくないので、車検ごとに全てのベルトの交換をしてます!
    本当は、使える所まで使えば経済的かもしれませんが、やっぱりベルト切れで走行不能なんて事に会いたくないもので…。
    今主流のサーペンタインベルト、切れた時の事を考えたら恐ろしくなります…。
    昔の様な3本かけのベルトなら、オルタネーターのベルトが切れない限り、何とか走行出来ますもんね!
    そう言えば、仕事の相棒のレンジャープロもサーペンタイン!!
    さすがに車検ごとに交換なんてしてくれないから、ちゃんと点検しようっと!!
    切れる前の前兆の、ベルトの亀裂チェックしないとダメですね!!

    by サンバーTT2 €2016年7月14日 15:58

    • ベルト鳴きっていやーな音なんですよねぇ

      by MHO €2016年7月16日 14:19

  • 今、マサにベルト鳴きで悩んでいます。昨年9月に車検前点検で交換した、ベルト&テンショナーなのですが、今月に入ってから、あの「ギャー」音が響きます。因みにエブリィワゴンDA62です。
    張り直さないとダメかな~。

    by 人生経験半世紀過ぎの酔っ払い €2016年7月14日 18:32

    • エブリィのK6Aは張りがなかなか難しい車です。六角レンチでテンションを与えながら・・。以外とあのテンショナは高いです。

      by MHO €2016年7月16日 14:21

  • DA62のベルトはやりにくいですね~
    あのテンショナの頭の薄いボルト、どうにかならないですかね~!

    去年、私のエブリイもテンショナを交換しましたが、確か8000円位してました💦

    外したテンショナの中はグリスが乾いて死亡してましたね~💦

    by たか €2016年7月23日 12:38

    • テンショナ高いですよね。エブリィ・・

      by MHO €2016年7月26日 21:29

  •  自分は、あまりにも張りにくかったんで、昔ながらの バール突っ込みこじり で張り直しました。
    不快音も無くなり、快適に使えています。もう二度とベルト交換をしたく無い車です。

    by 人生経験半世紀過ぎの酔っ払い €2016年8月10日 18:36

    • あの当時のK6Aくらいですよね。あんなに張りにくいのは

      by MHO €2016年8月16日 08:57
