マツダ ボンゴ ヘッドカバーオイル漏れ ヘッドカバーパッキン交換

time 2015/04/06

マツダ ボンゴ ヘッドカバーオイル漏れ ヘッドカバーパッキン交換

bongo

マツダのボンゴです。エンジンはガソリンのF8というものが搭載されています。

ヘッドカバーからオイルが漏れていたので、修理することになりました。

bongo-headcover2

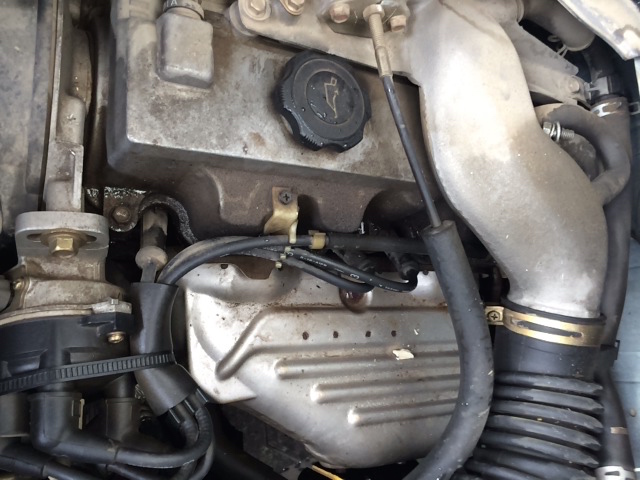

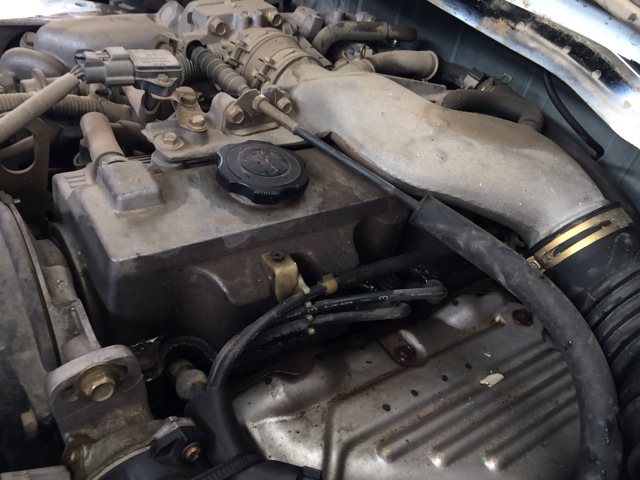

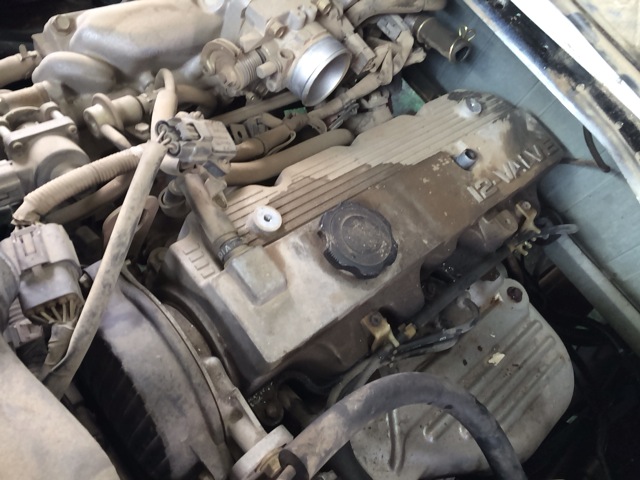

プラグ側にオイルが漏れているのがわかります。ヘッドカバーの上にインテークパイプが通っているので、それを外さないとヘッドカバーは外せません。

bongo-headcover1

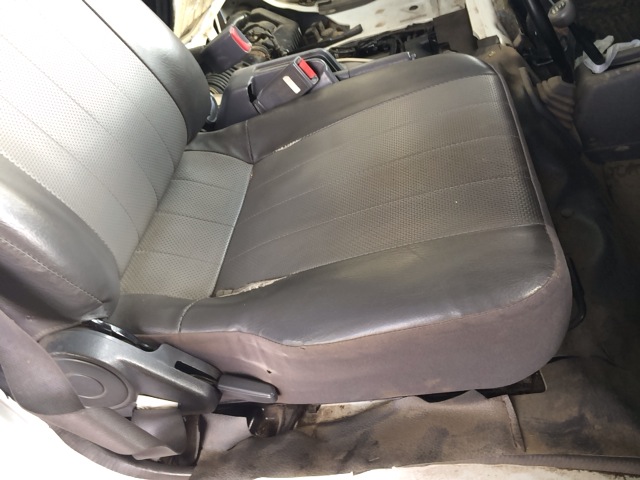

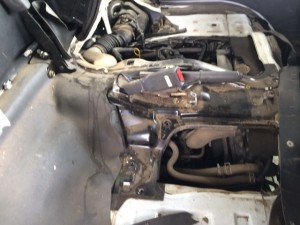

作業をしやすいように運転席とサイドブレーキなどを取り外します。

bongo-headcover3

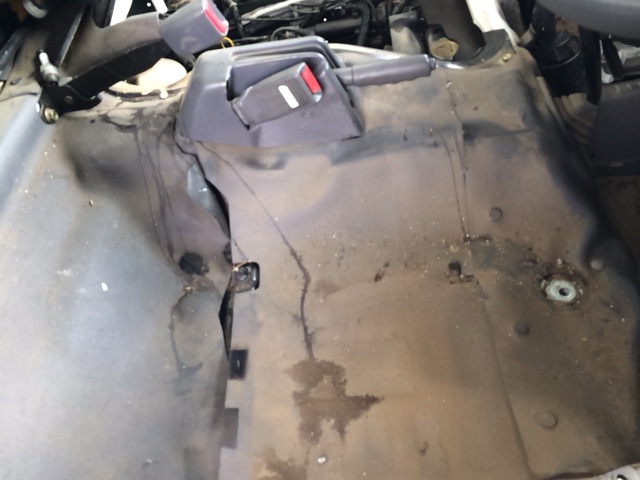

運転席は12mmのネジ4本です。ネジ3本、ナット1本。

bongo-headcover4

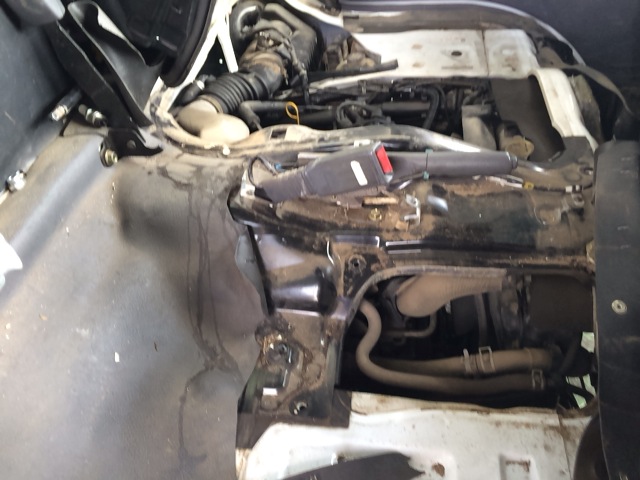

センター部分のパネルも外します。

bongo-headcover5

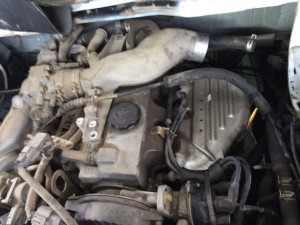

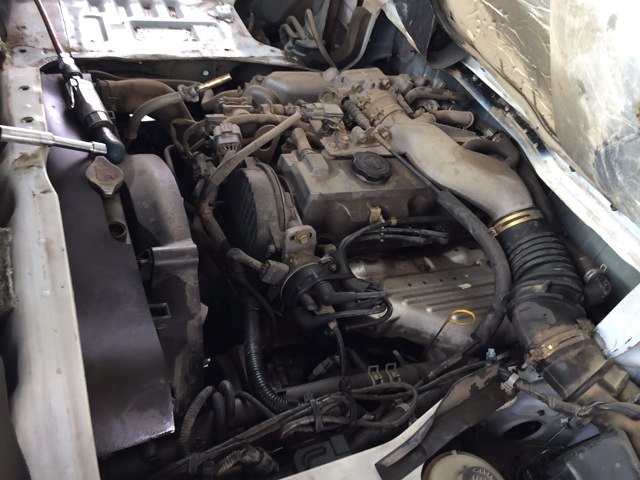

これでエンジンの上はクリア状態になりました。ちなみに撮影の角度を助手席側からになりました(笑)

bongo-headcover6

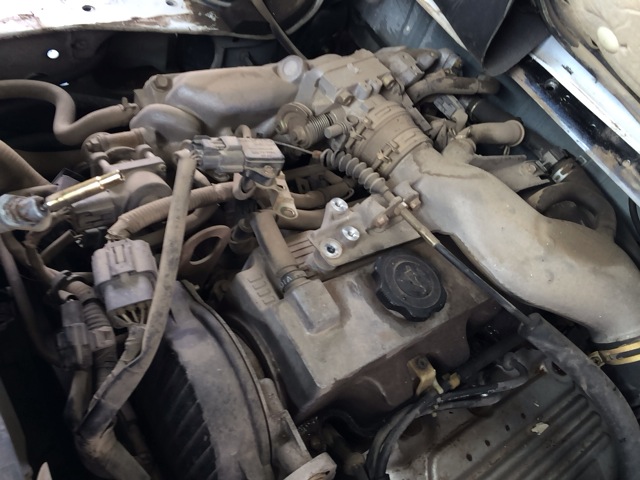

とりあえずインテークパイプを外しにかかります。

bongo-headcover7



インテークパイプに取り付けられているセンサーやアクセルワイヤーを外す。

bongo-headcover8

アクセルワイヤーは先っぽのスロットル部分を外すだけ。インテークパイプとともにどけておきます。

bongo-headcover9

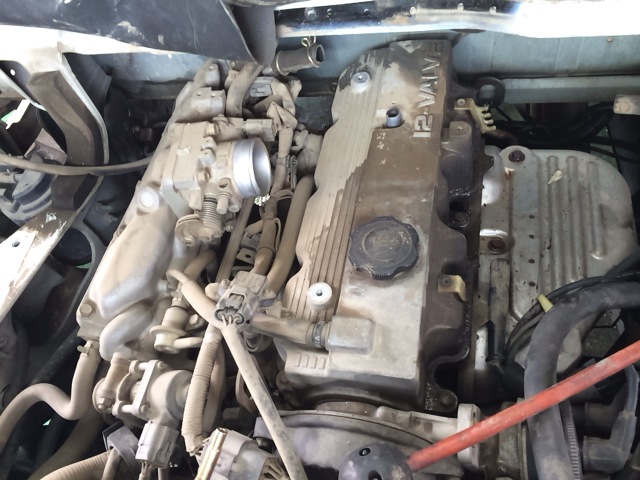

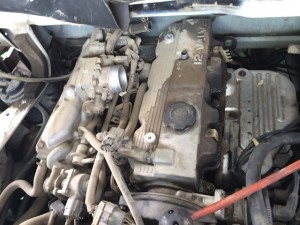

ヘッドカバーがクリアになったので、ネジを外していきます。10mmが10本。

bongo-headcover10



ネジを落とさないように。

bongo-headcover11

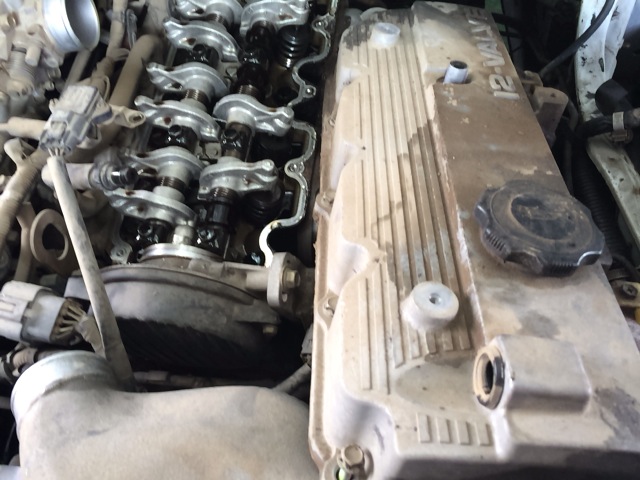

ネジを外し終えたら、ヘッドカバーをプラスチックハンマーでコンコンとちょっと衝撃を与えると剥がれます。ある程度固着しているので注意です。

bongo-headcover12

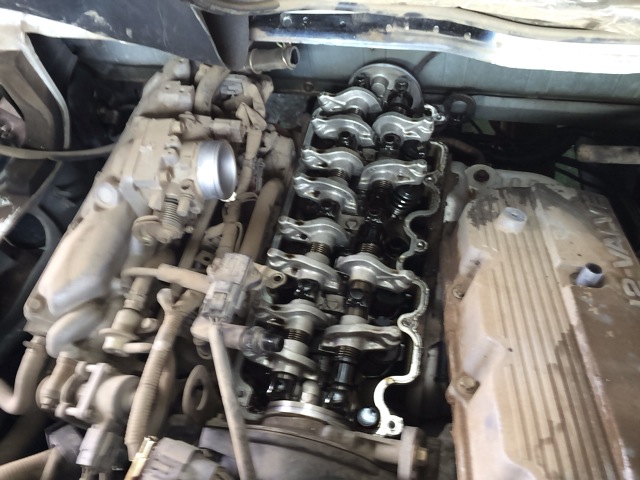

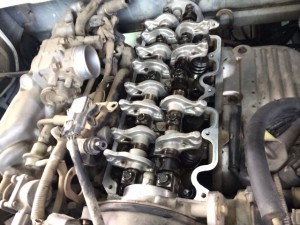

オイル管理はさほど悪くなさそうですね。オイル管理が悪いと中のカムシャフトやロッカーアームがオイル焼けした色をしているんです。

bongo-headcover13

ヘッドカバーのパッキンを剥がします。

bongo-headcover14

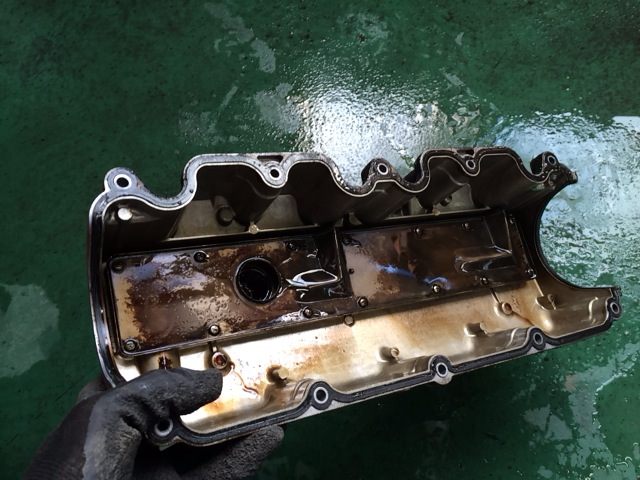

ヘッドカバーパッキンを剥がしたら、綺麗にヘッドカバーを洗浄します。

bongo-headcover15

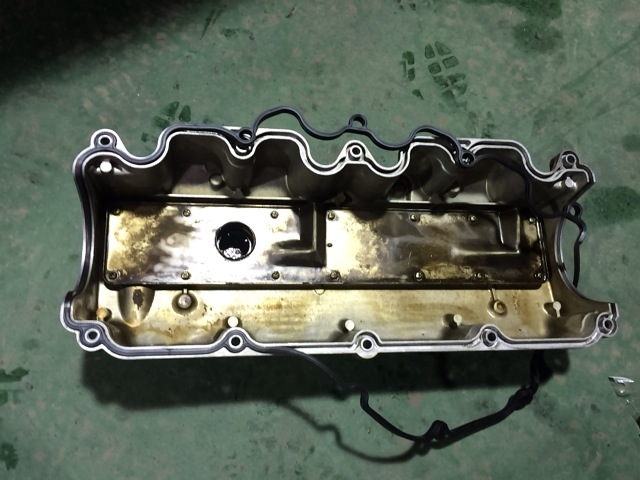

新しいヘッドカバーパッキンをセットして、あとは反対に組み込んでいくだけです。

bongo-headcover16

エンジン側も綺麗にパッキンの残りクズやらゴミやらを掃除して脱脂してください。

ちなみにエンジンのリヤ側に半月の丸いカバーがありますが、それは確かロッカーアームを外さないと交換ができなかったと記憶しています。

マツダボンゴのヘッドカバーからのオイル漏れ修理、ヘッドカバーパッキンの交換でした。
