キャンター リヤドラム交換

time 2016/12/01

キャンター リヤドラム交換

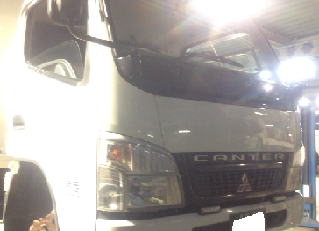

三菱キャンターです。
ブレーキ鳴きが収まらないということで、
ブレーキシューを交換しましたが、まだ完全じゃないのでブレーキドラムも交換してくださいという依頼。

c-log1189-01
キャンター リヤドラム交換

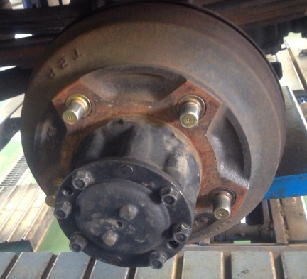

あまり交換することはない部品だと思いますけどね

c-log1189-02

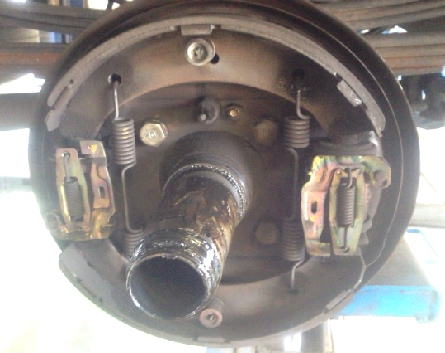

とりあえずタイヤを外します。続いてハブごとリヤドラムを車両から外す

c-log1189-03
これで準備OK

c-log1189-04

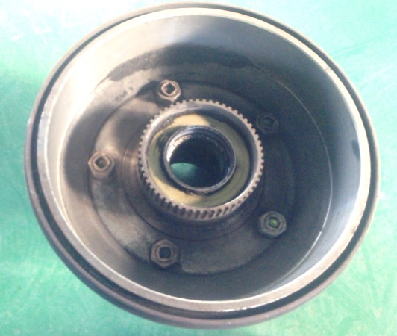

ご覧の通り、リヤドラムはハブにボルトナットで固定されています。

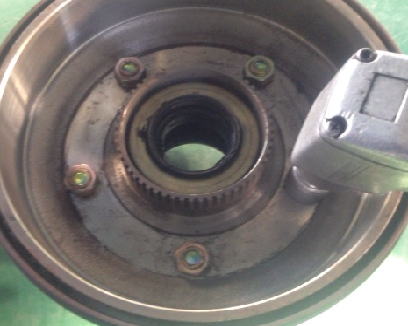

裏側に止められている27mmのナットを外す

c-log1189-05

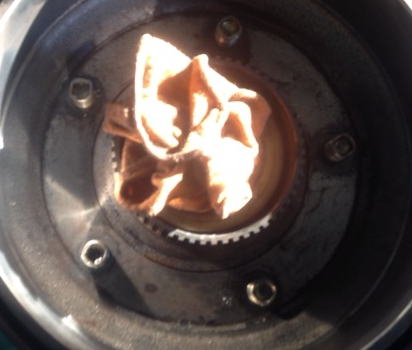

ネジはかしめてあるので、結構キツイ。ボルトとナットが共回りしたら最悪です。

c-log1189-06

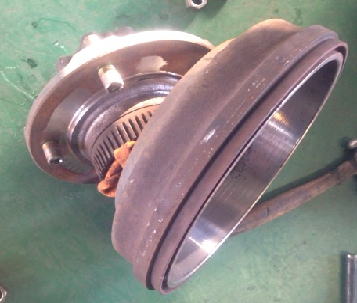

ナットを外したら理屈ではドラムが外れる。
固着しているのが殆どなので、ハンマーで衝撃を与えてください

c-log1189-07

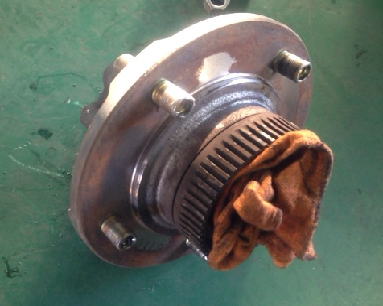

外れて来るリヤブレーキドラム

c-log1189-08

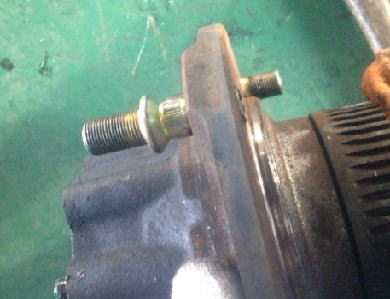

続いてハブからクリップボルトを外す。裏からハンマーで叩く

c-log1189-09

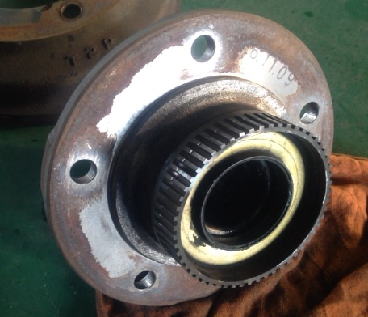

こんな感じで抜けてきます

c-log1189-10

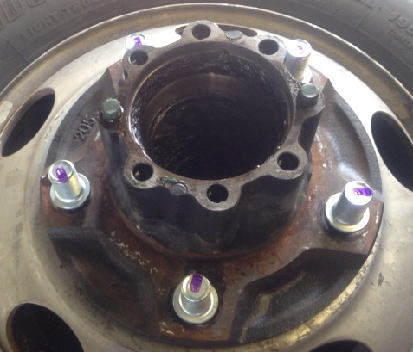

抜けたら新しいクリップボルトを打ち込む。

c-log1189-11
トラックは左右が逆ネジになっているので、きちんと右側か左側かで
クリップボルトを用意しないと駄目
c-log1189-12

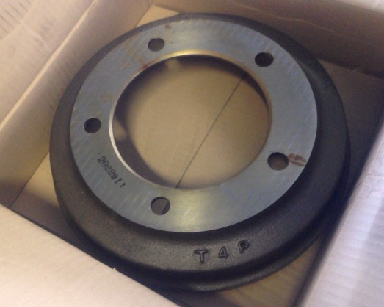

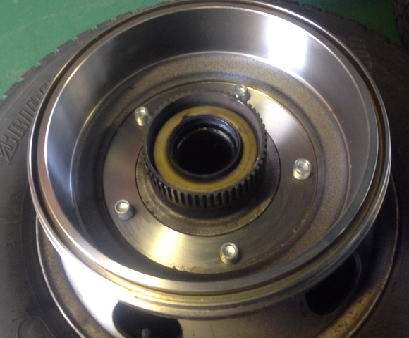

これがドラム。1つ25000円オーバー

c-log1189-13
新しいドラムにはサビ止めが塗ってあるのでパーツクリーナーで綺麗に洗浄します。

そしてハブにつける。

c-log1189-14

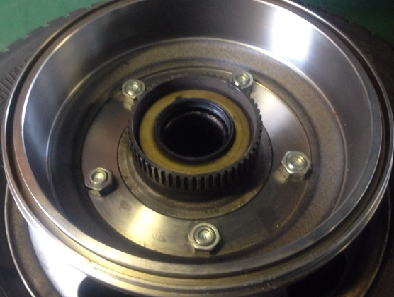

裏から27mmのナットでしめる。
ドラムを交換するときはクリップボルトとこのナットを一緒に注文すること

c-log1189-15

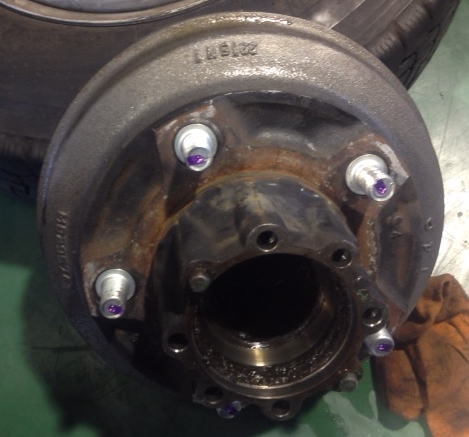

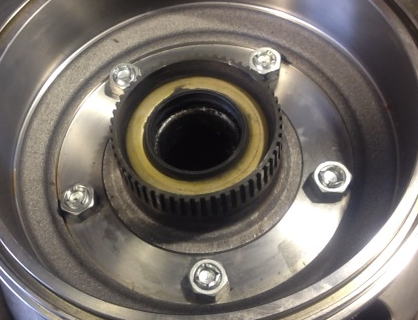

ネジの廻り止めとして、タガネなどで最後にネジの頭を叩いて広げておく
これで緩まない

c-log1189-16

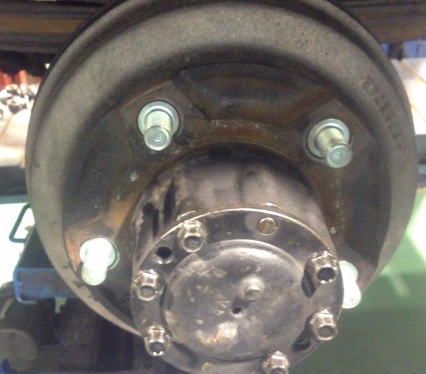

完成。あとは車に装着

c-log1189-17
反対側も交換

c-log1189-18
キャンターのリヤブレーキドラム交換でした。
