カプチーノ クラッチOH クランクシャフトリヤオイルシール交換

time 2014/12/12

カプチーノ クラッチOH クランクシャフトリヤオイルシール交換

カプチーノのクラッチをOHしました。走行距離は21万キロ。ここまで一度もOHをしたことがありませんでした。

クラッチのダンパースプリングの破損等でクラッチが切れなくなっても困るので、一度OHすることに。



IMG_9450

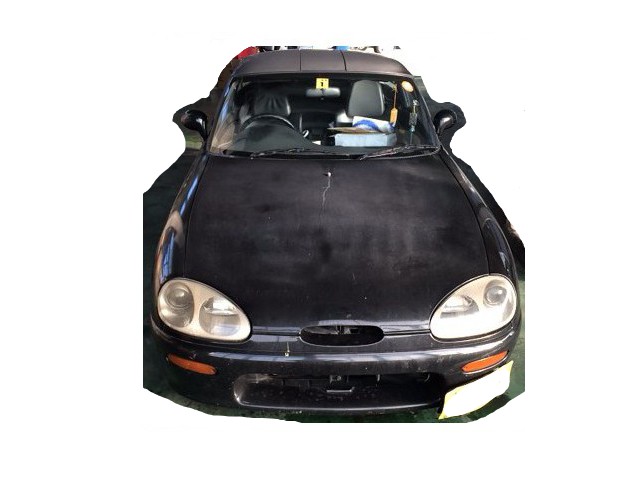

カプチーノ。指数は確か4時間程度です。はっきり言ってやりにくかったです。

IMG_9451

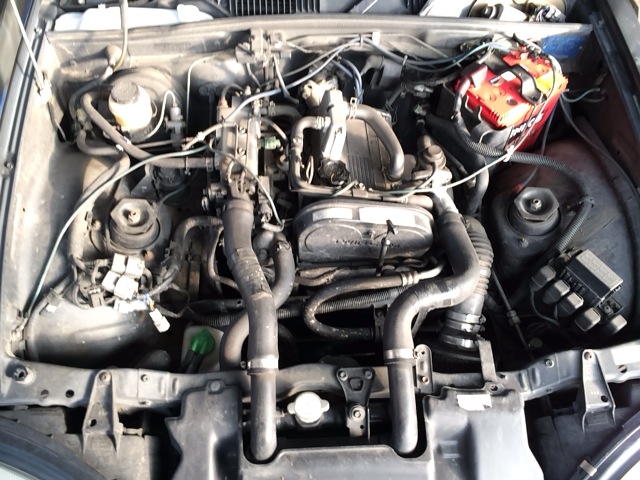

まずはバッテリーのマイナス端子を外します。

IMG_9453

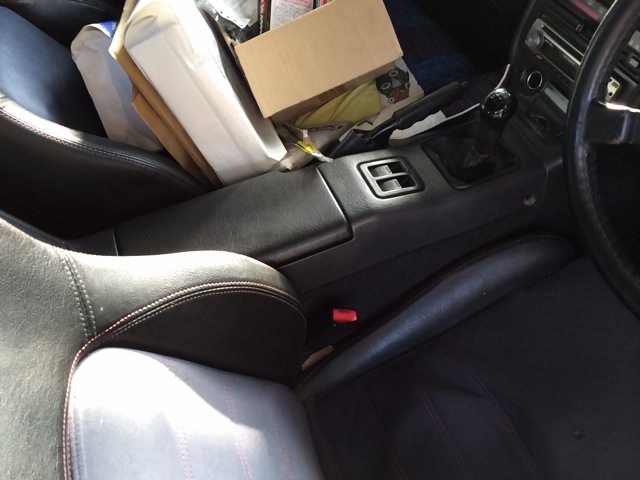

続いてセンターコンソールを剥がします。

IMG_9456

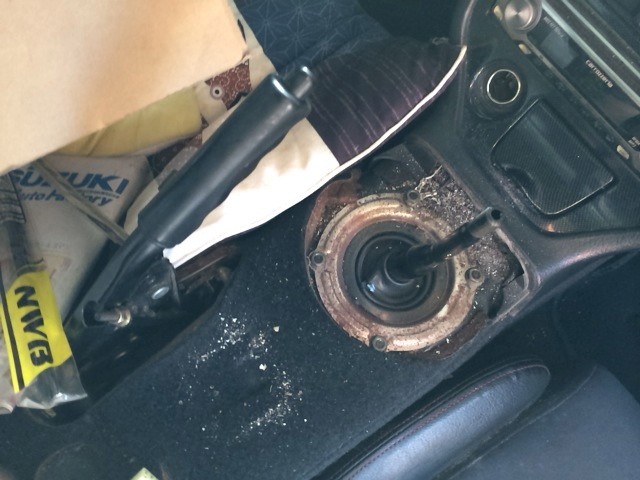

シフトレバーを外しにかかります

IMG_9458

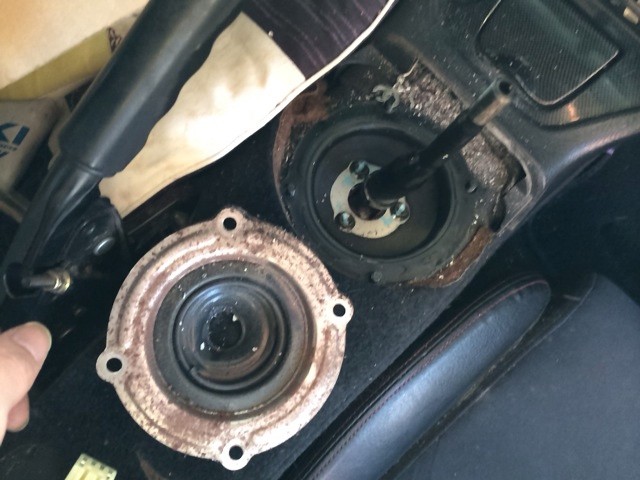

カバーを外して

IMG_9506

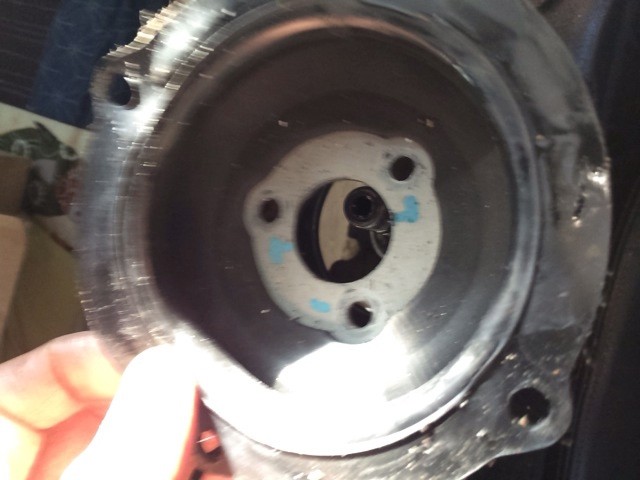

ブーツも外します。

IMG_9515

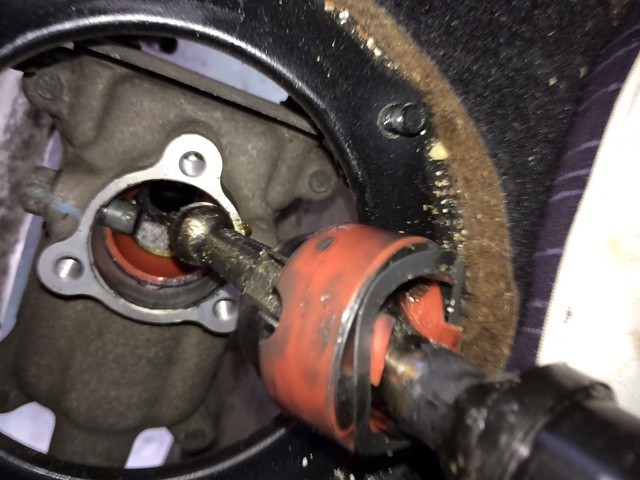

これでシフトレバーを外すことが出来ます。

IMG_9461

あとは下からの作業になります。まずはセンターパネルを外す

IMG_9466

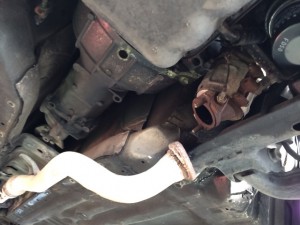

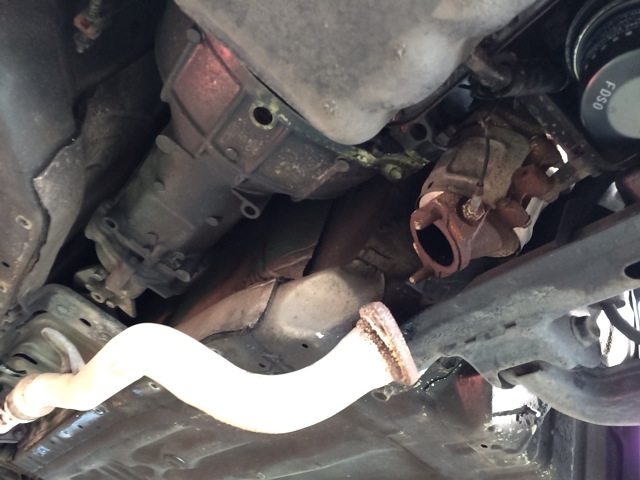

フロントパイプと中間パイプを外します。

IMG_9471

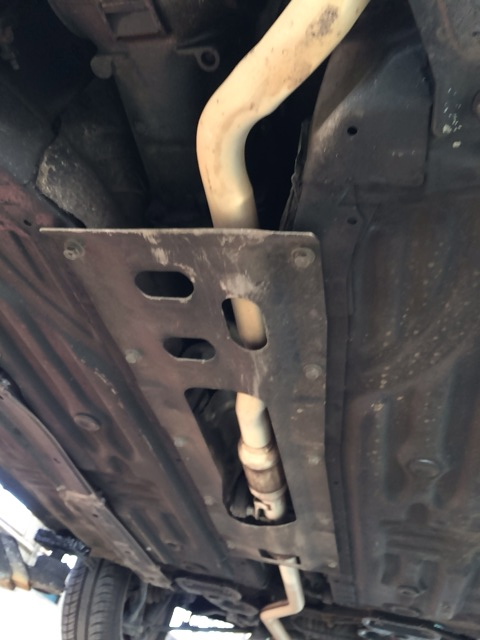

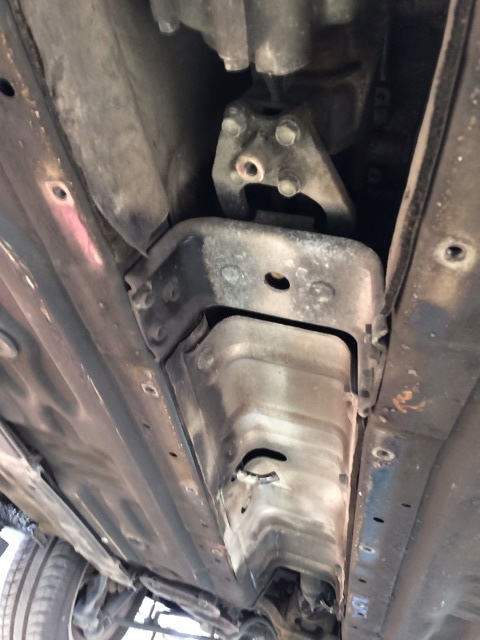

まだまだ外すものはあります。マフラーを外したらまたパネルが出てくるので、そのパネルも外す

IMG_9474

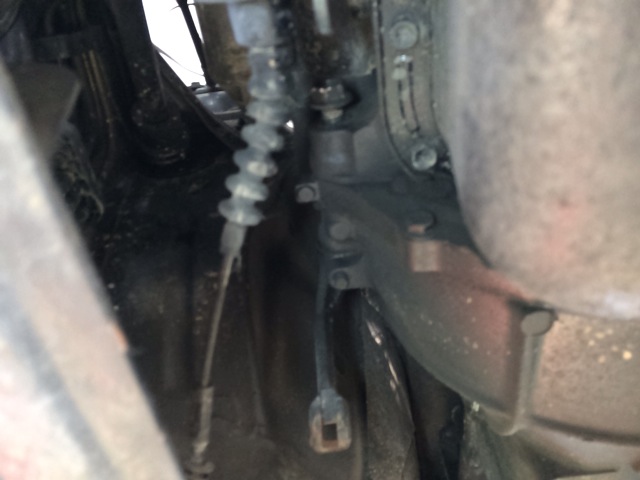

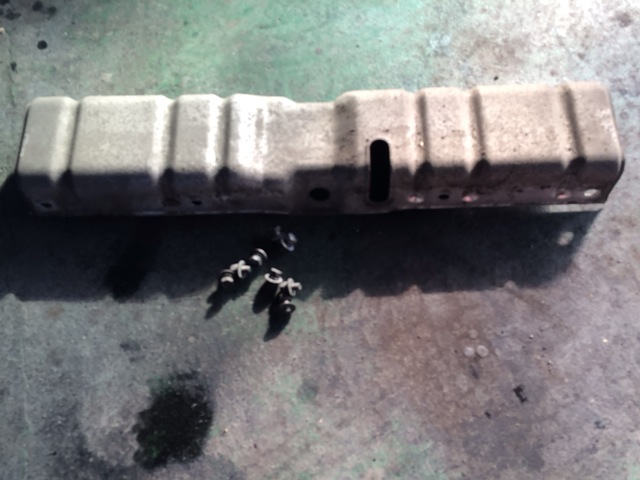

クラッチワイヤーをミッションから外しておきます

IMG_9484

この辺のネジは12mmばかりです。

IMG_9487

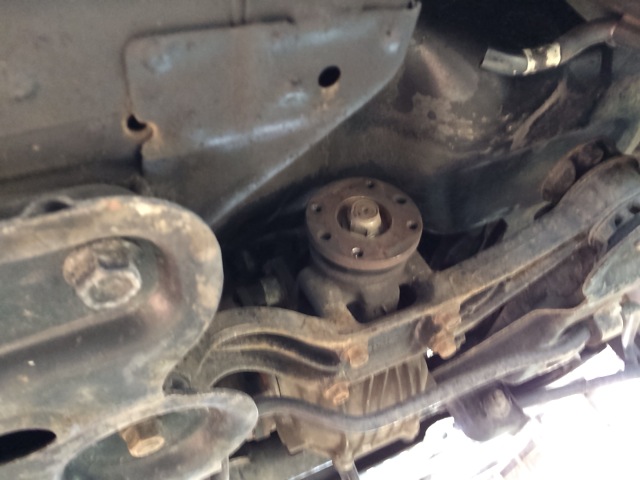

プロペラシャフトをデフと切り離します。

IMG_9495

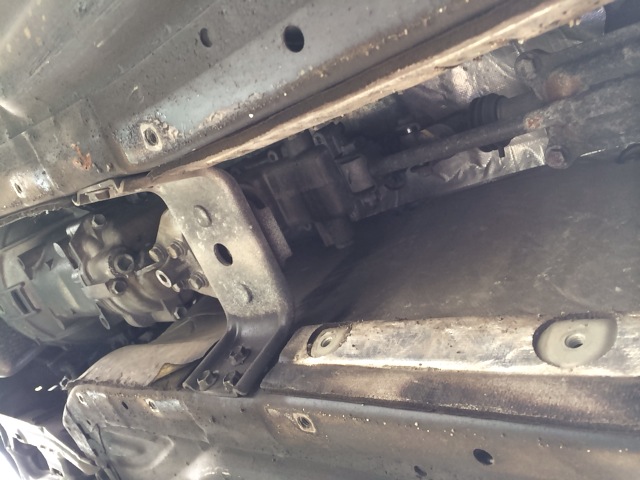

プロペラシャフトを外すと、ようやくミッションが見えてきます。

IMG_9502

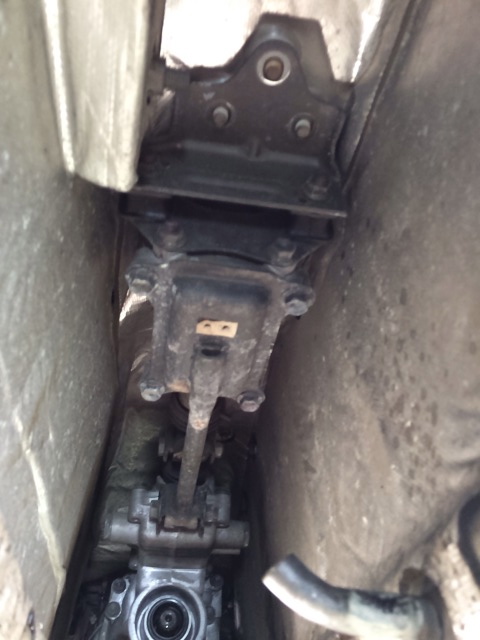

これでギヤシフトコントロールまでたどり着きました。まだまだです。

IMG_9527

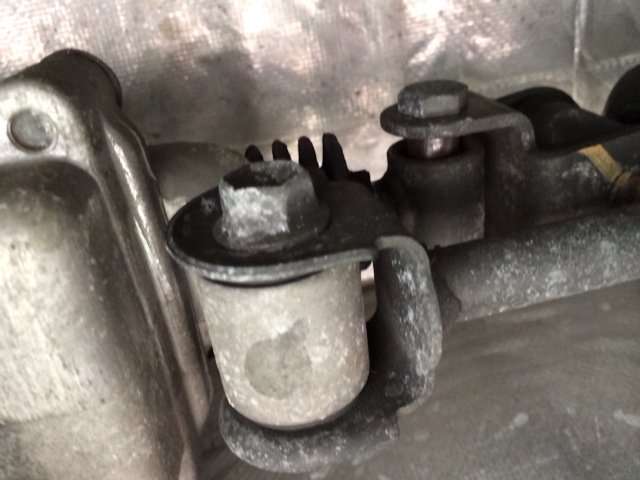

ちなみに上に見えているロッドのブッシュがなくなっているのがわかります。カプチーノはこのプラスチックのブッシュが距離を走るとなくなって、シフト操作がぐにゃぐにゃになってしまうのです。

IMG_9544

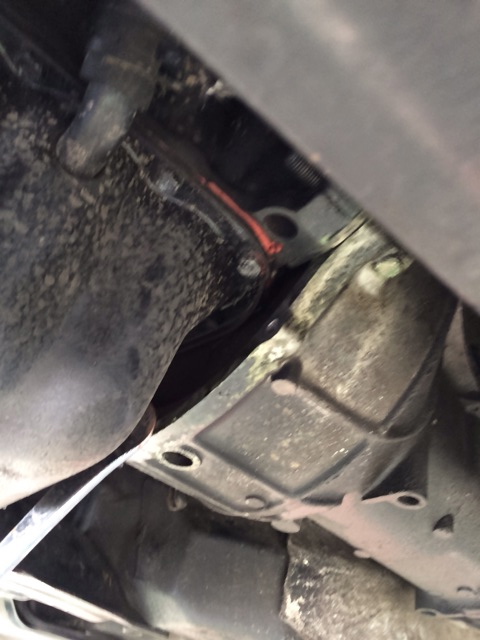

ミッションとエンジンの結合のネジを外していきます。エンジン側から2本。14mm。

あとは下のプレートを10mmが2本。

それ以外は全てミッション側からです。上に14mm2本。セルモーターをつないでいるのが12mm2本。

IMG_9545

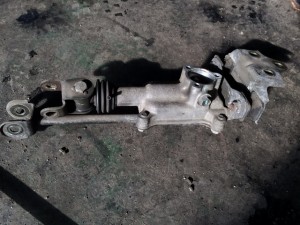

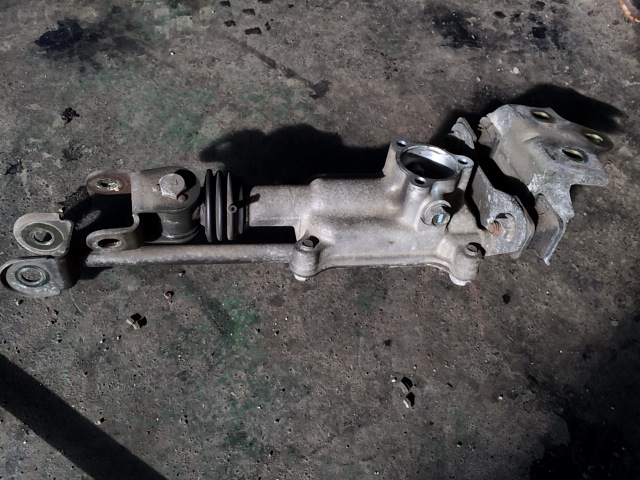

ギヤシフトコントロールユニットを外さないとミッションが降りてこない。

IMG_9547

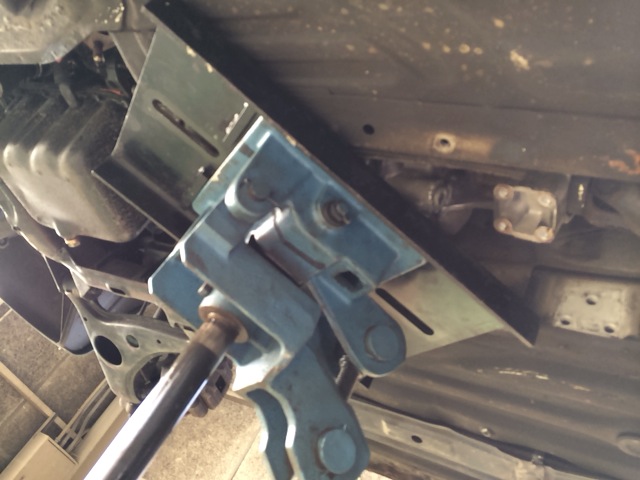

これでミッションをおろせます。ですが、ミッションを降ろすクリアランスがめっちゃくちゃ狭い。

やりにくいです。

IMG_9551

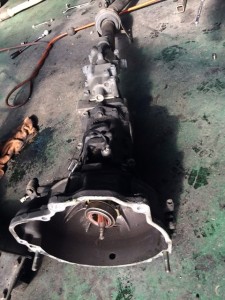

降りたミッション

IMG_9555

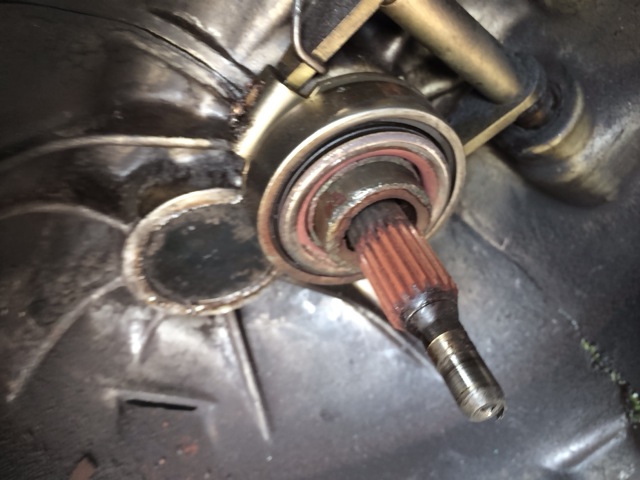

21万キロ使ったレリーズベアリングです。

IMG_9566

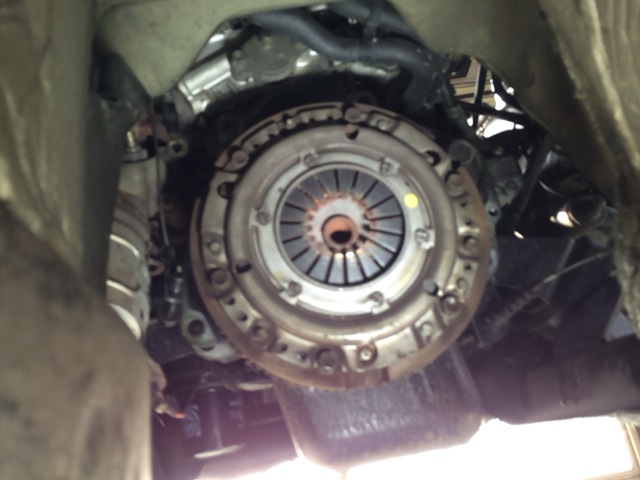

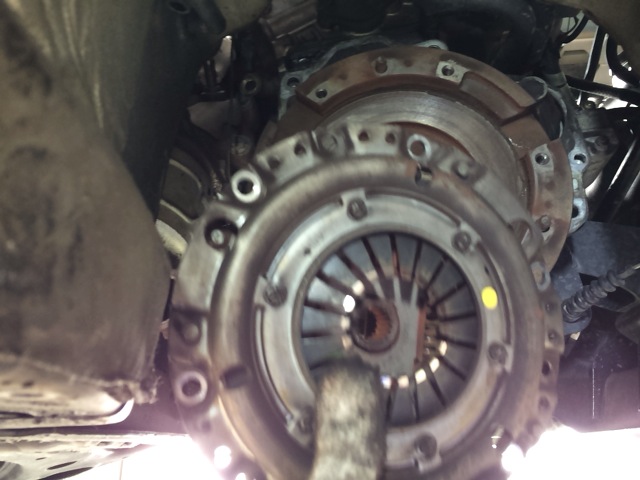

クラッチです。今回は、クランクシャフトのリヤオイルシールと、パイロットベアリングも交換します。

IMG_9570



クラッチを外しました。

IMG_9571

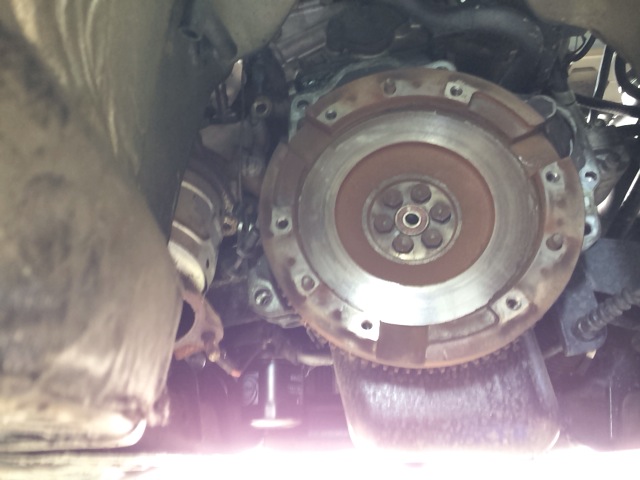

フライホイールも外します

IMG_9579

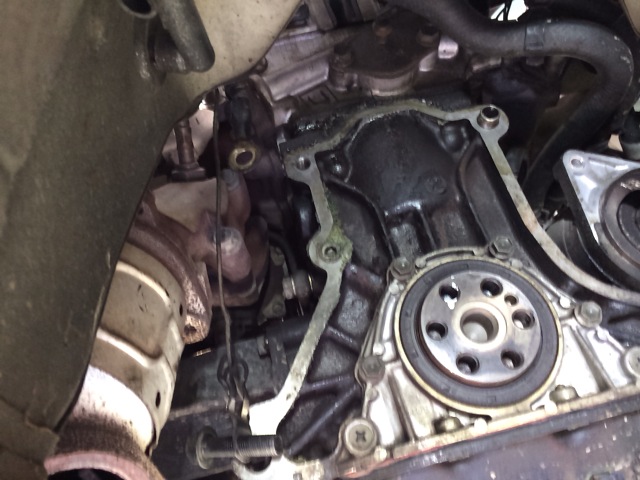

クランクシャフトのリヤオイルシールを交換します。

IMG_9584

オイル漏れはにじみ程度でしたが、オイルシールは簡単に外れてしまった

IMG_9586

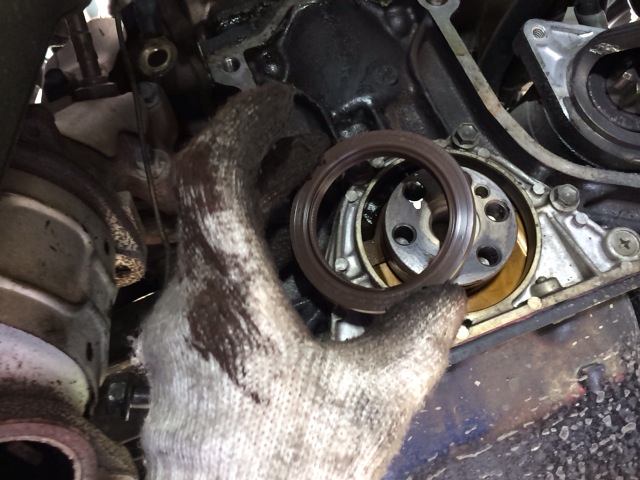

新しいオイルシールを打ち込みます

IMG_9590

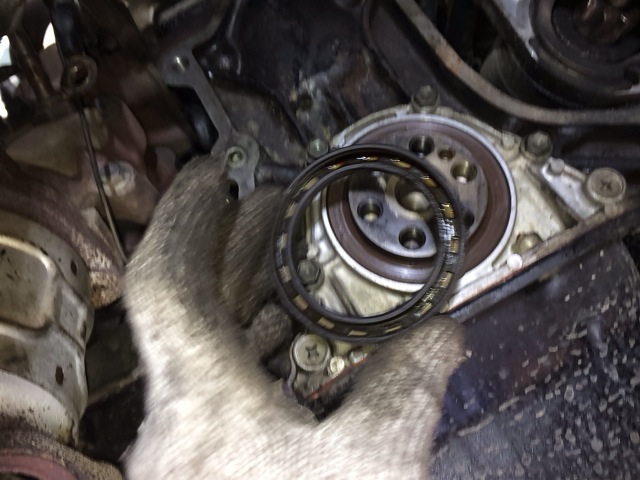

古いオイルシールをあてがって打ち込みます。

IMG_9593

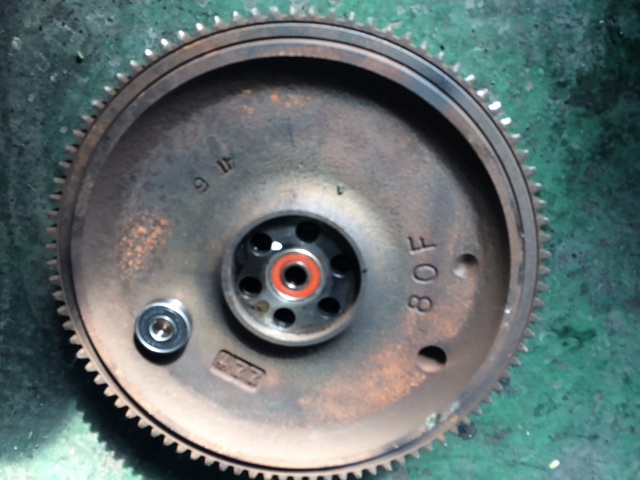

続いてパイロットベアリングを交換します。これは圧入されているだけなので、とりあえず打ち抜いて外す

IMG_9595

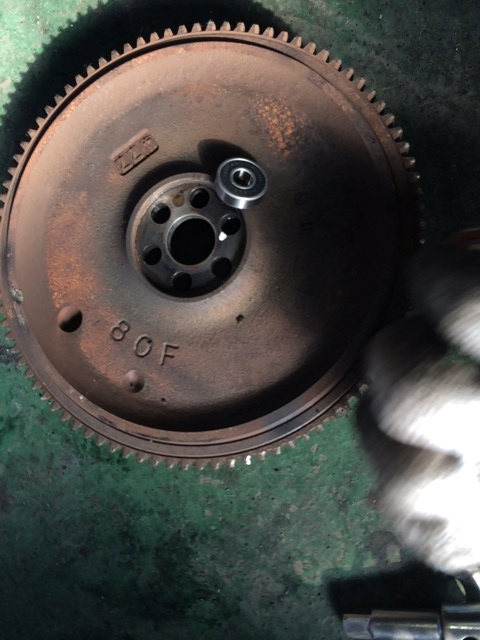

新品を圧入します。古いベアリングをあてがって打ち込みます

IMG_9596

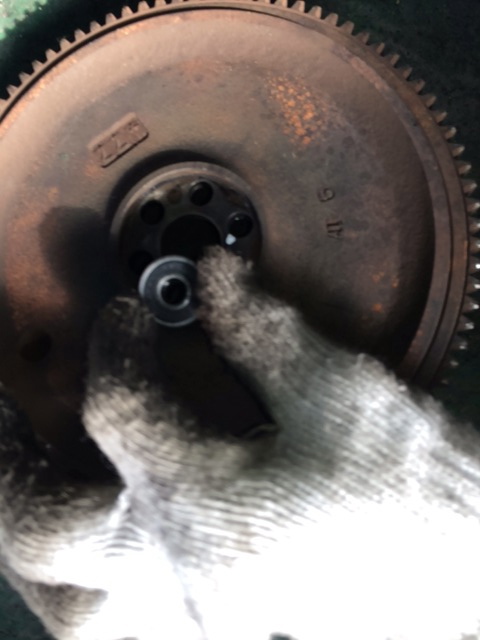

打ち込みます。

IMG_9598

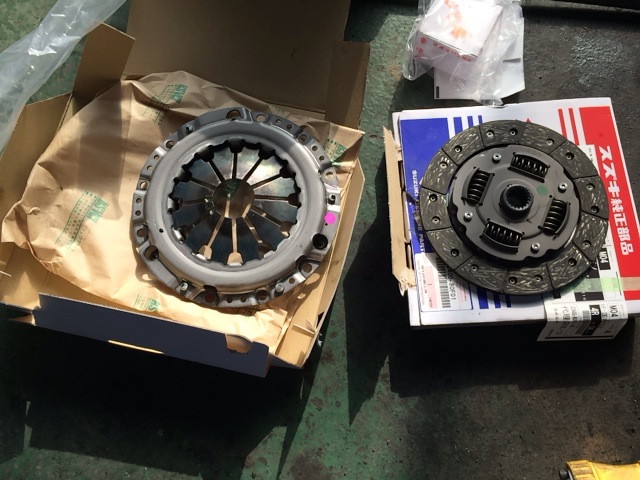

今回クラッチは純正品をチョイスしました。

IMG_9601

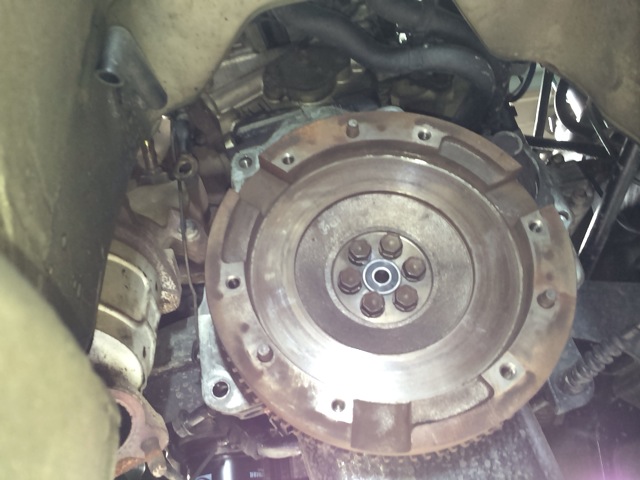

フライホイールを取り付けます

IMG_9603

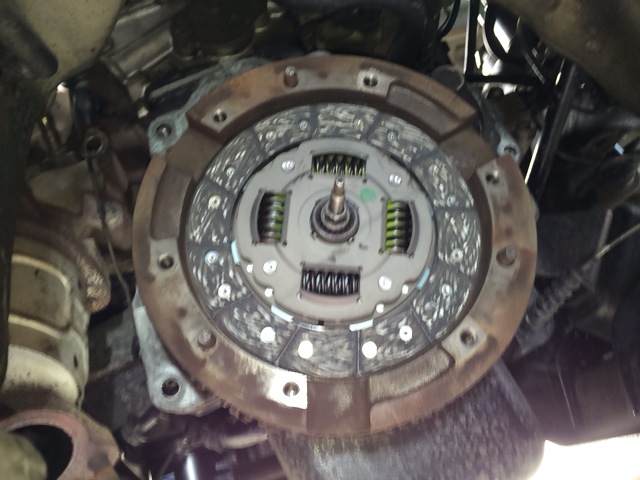

センター出しをしてクラッチディスクをセット

IMG_9657

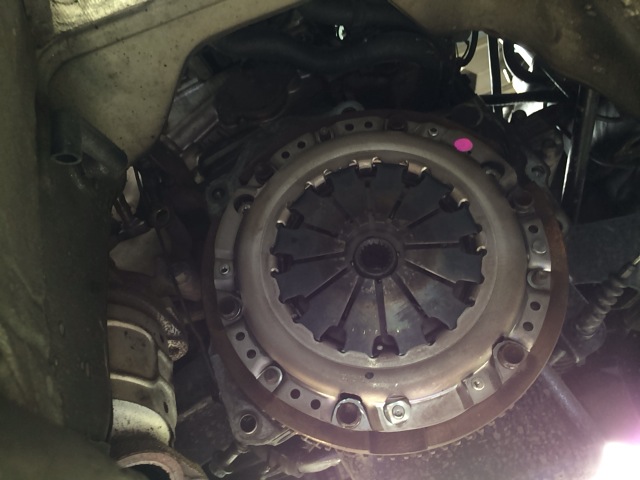

クラッチカバーを取り付けます。

IMG_9613

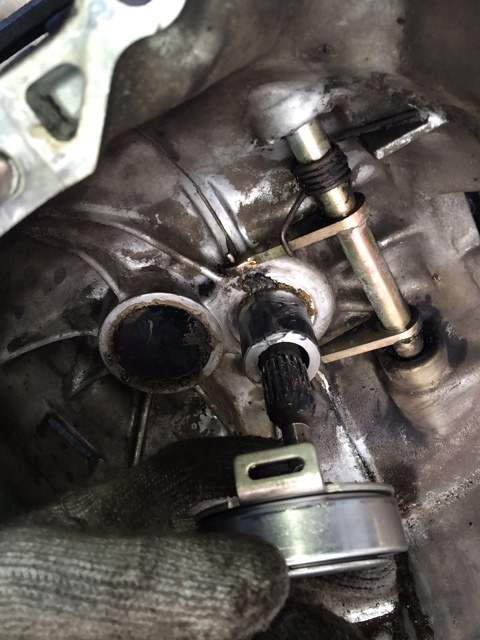

レリーズベアリングを交換します。

IMG_9619

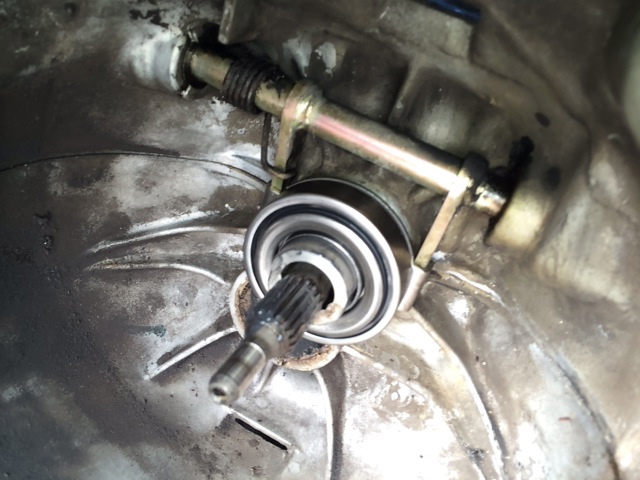

ベアリングの動く部分とスプライン、クラッチディスクのスプライン等にクラッチグリスを塗布します。

これでクラッチ部分は完了です。

IMG_9628

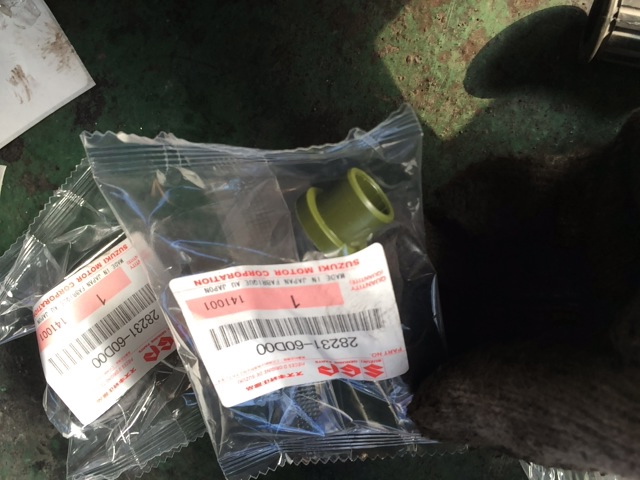

つづいてシフトコントロールのブッシュ類を交換します

IMG_9630

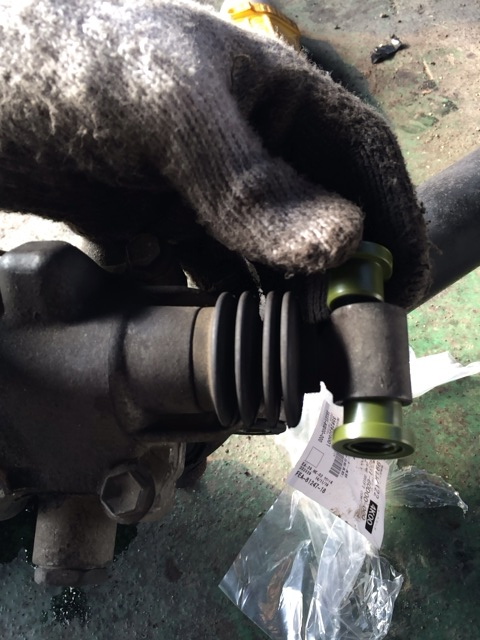

一番はこのプラスチックのブッシュ。これがすり減ってなくなってしまう。

IMG_9641

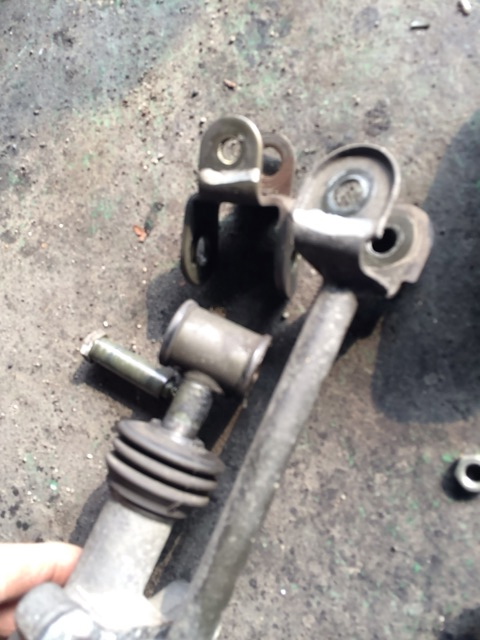

ブッシュ類を全部交換します。

IMG_9648

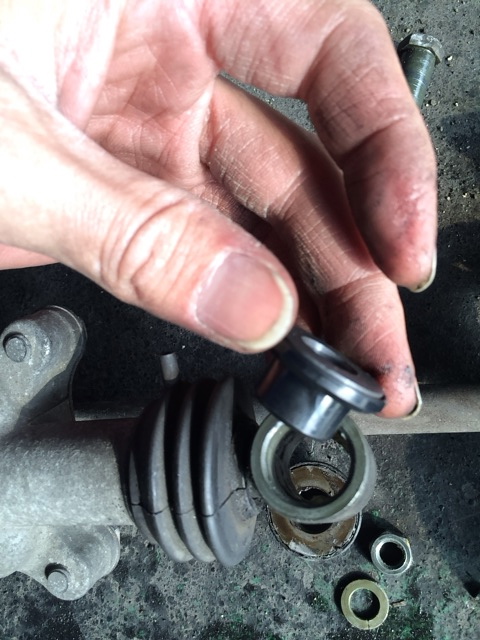

ブッシュは安いので全部交換した方がいいです。

IMG_9652

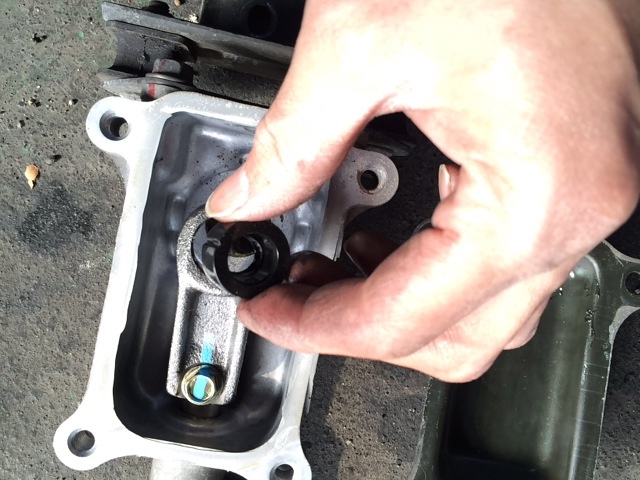

内部のカラーも交換します。

IMG_9654

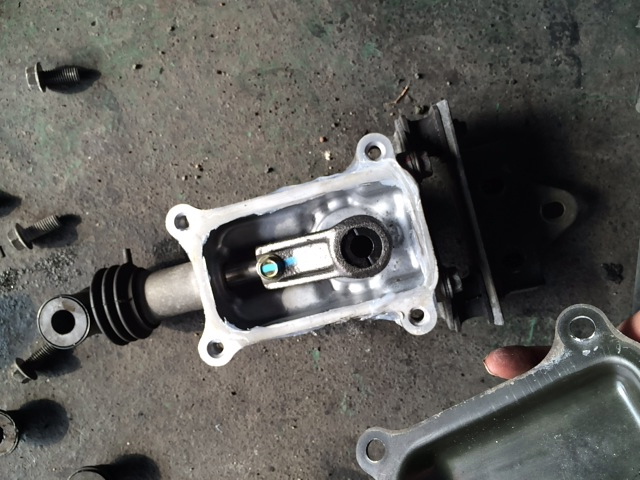

装着しました。これでようやく組付けです。

IMG_9655

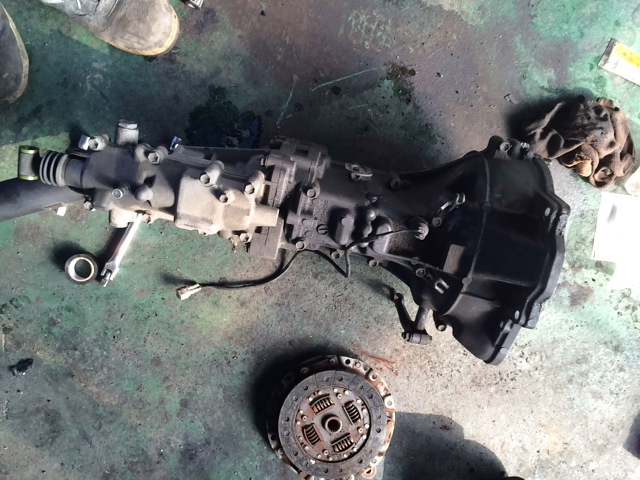

ドッキングです。

IMG_9669

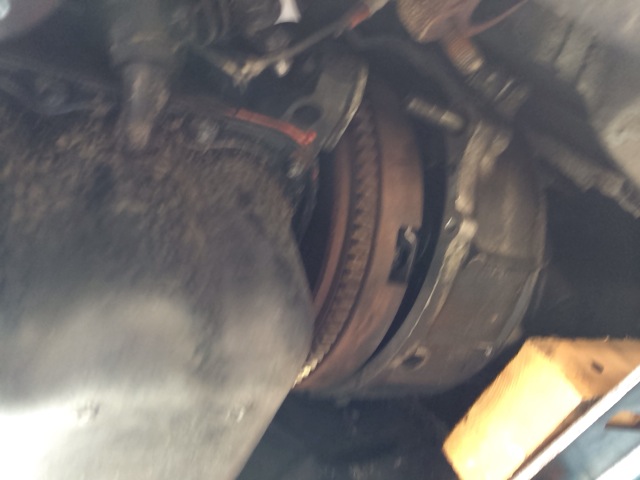

ミッションを入れるクリアランスがかなり狭いです。ちょうどクラッチのレリーズレバーがボディにあたってしまう。

スポンサードリンク

これが困り者。レバーがあたるとレリーズベアリングが外れちゃうんです。しょうがないので、ある程度までミッションを持ち上げて、その隙間からベアリングを規定の位置に戻してドッキングすることに。

IMG_9675

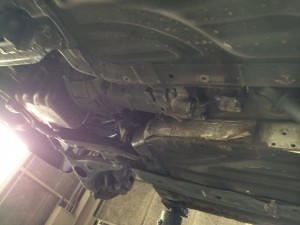

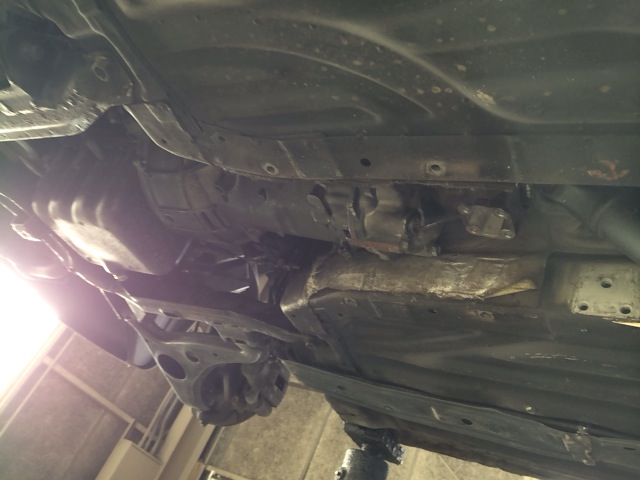

あとはガンガンともとに戻すだけです。ミッションの上のネジが締めにくいです。隙間なさ過ぎ。マウントを外して斜めにするとある程度傾いて締めやすくなる筈なのに。

IMG_9680

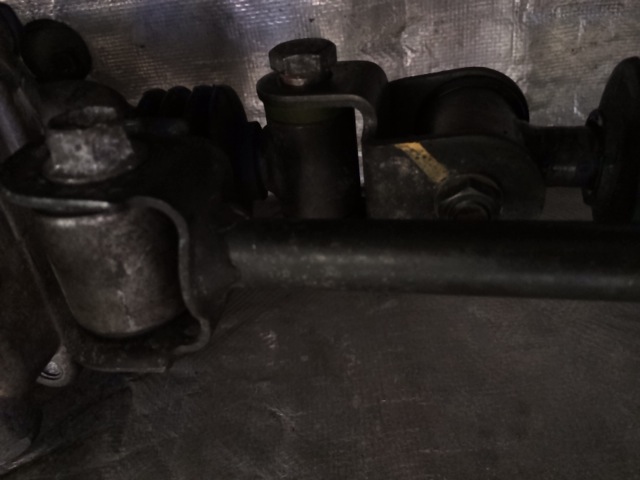

クラッチ自体はまったく滑っていなかったんですけどね。

IMG_9683

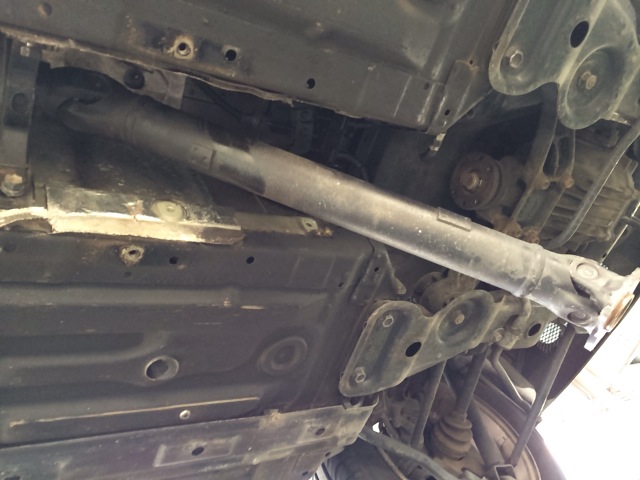

もとに戻すのは簡単。縦置きで4時間というのは面倒くさいのかなと思っていたけど、割と大変です。やりにくいです。

IMG_9692

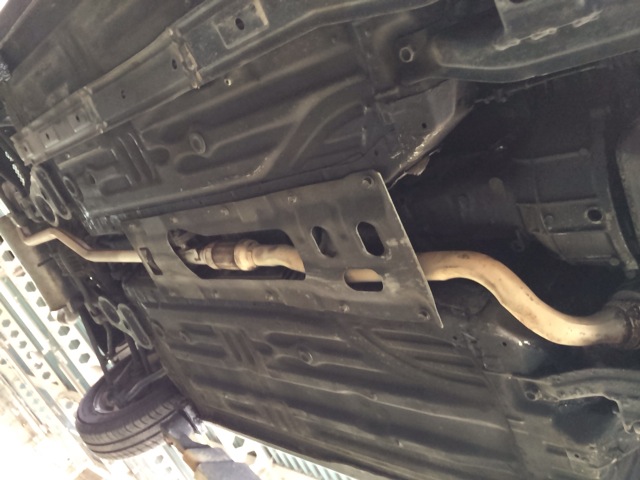

下の作業は終わりです。

IMG_9698

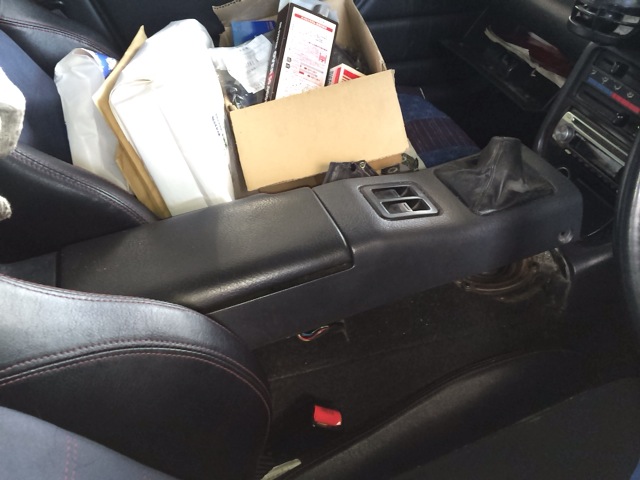

あとは上を組み付けて終わり。カプチーノのクラッチOHでした。
