キューブ BZ11 オーディオ交換

time 2015/04/08

キューブ BZ11 オーディオ交換

cube-bz11-audio1

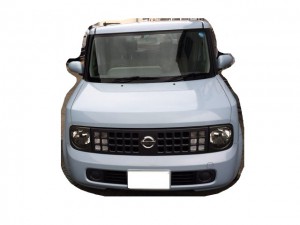

日産 キューブです。型式はBZ11というものですが、オーディオが壊れたので交換して欲しいと持ち込みがありました。

cube-bz11-audio2

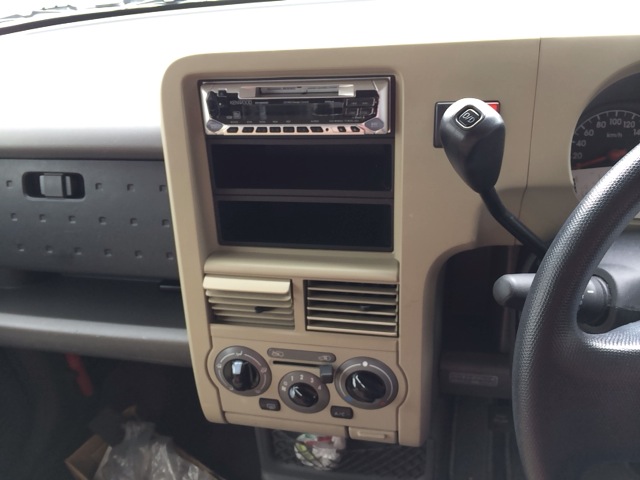

まずはパネルを外します。

cube-bz11-audio3

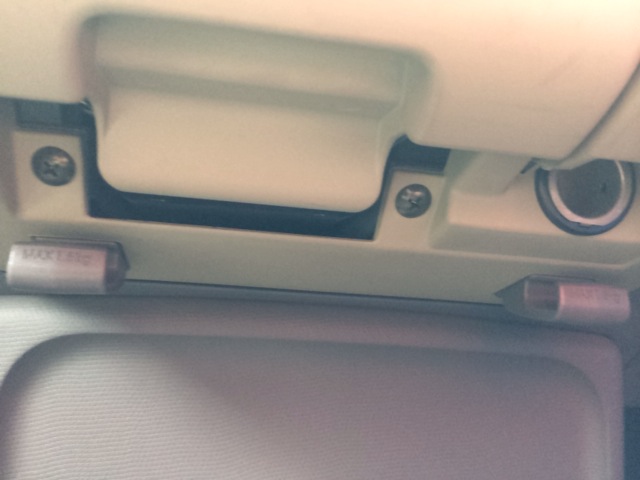

シガーライターの横。パネルの下にビスが2本で固定されている。

cube-bz11-audio4

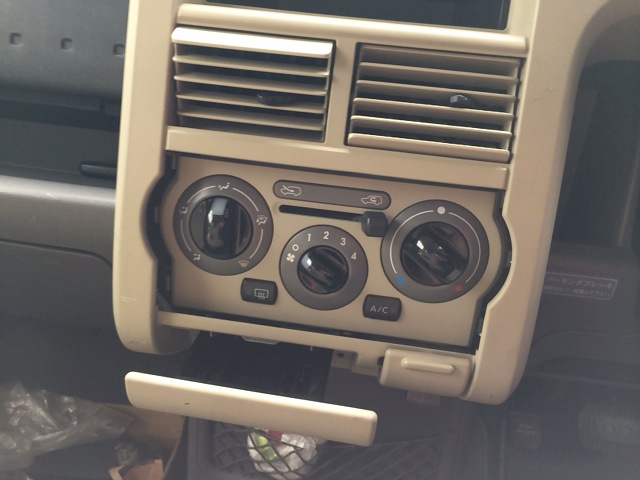

パネルを外す前に、灰皿を外す。

cube-bz11-audio5

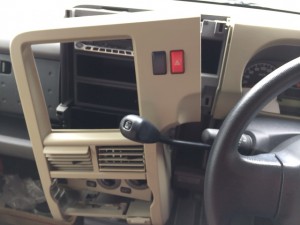

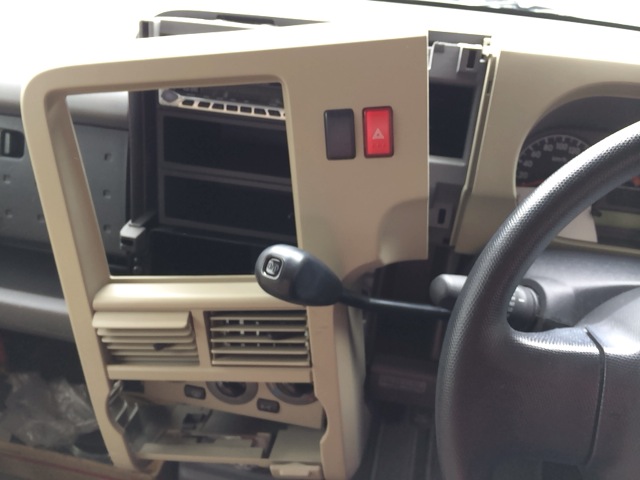

あとはパネルはツメではまっているだけなので、手で引っ張って外します。

cube-bz11-audio6

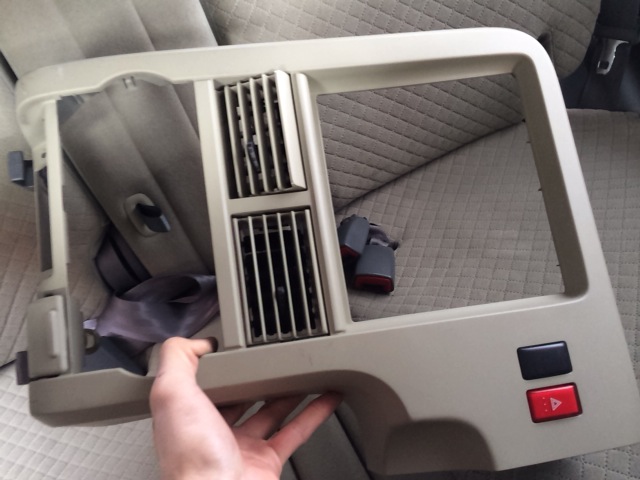

外したパネルを傷つけないように。

cube-bz11-audio7

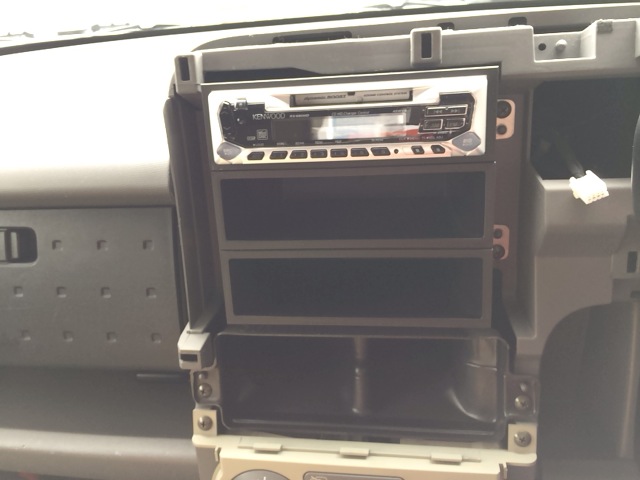

そしてこのような状態です。どうやらこのキューブは3DINとでもいうのでしょうか?1DINスペースが3つあります。

cube-bz11-audio8

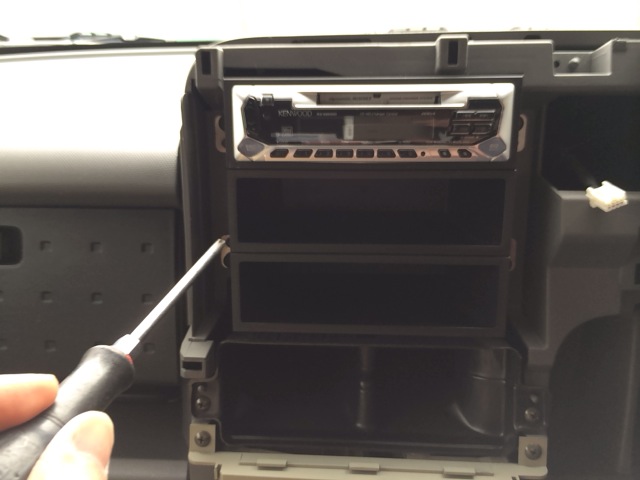

オーディオはビス4本で固定されています。

cube-bz11-audio9

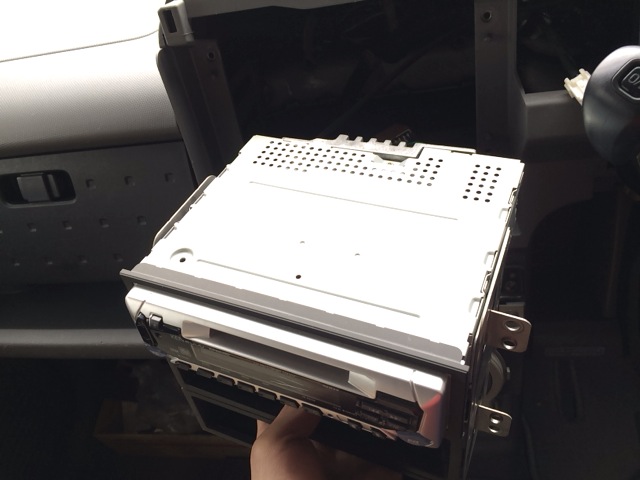

オーディオを取り外します。

cube-bz11-audio10

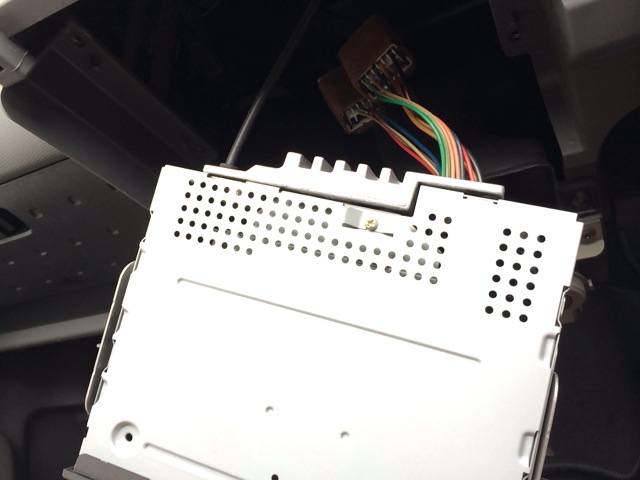

配線を外してオーディオを取り外す。

cube-bz11-audio11

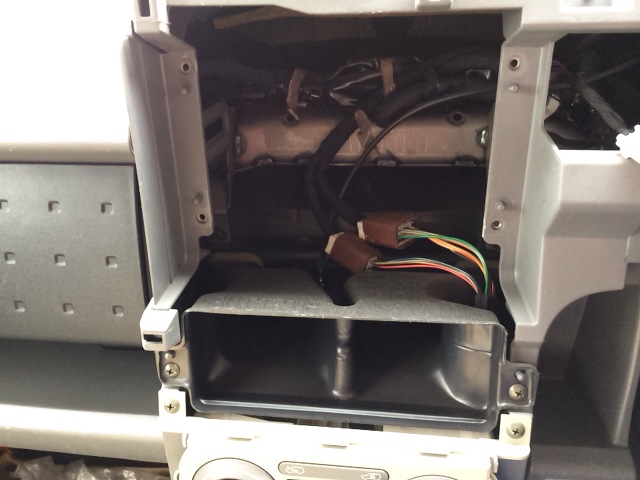

奥は結構広いですね。

cube-bz11-audio12

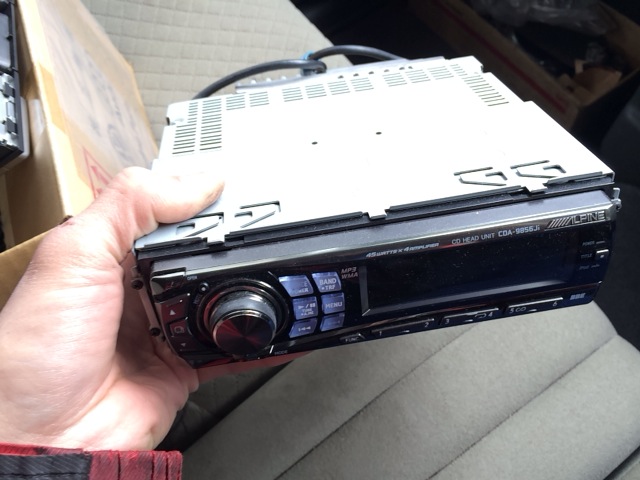

持ち込まれたオーディオ。これに付け替える。

cube-bz11-audio13

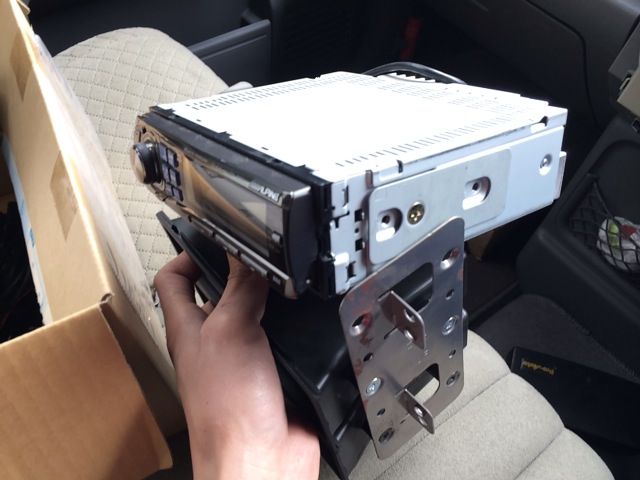

まずはステーに先ほどのオーディオと交換して取り付ける。

cube-bz11-audio14

そしてここで問題が・・・。当然ながら配線キットがないのです。営業さんに聞いたら自作してなんとかつけてくれという回答・・・。

cube-bz11-audio15

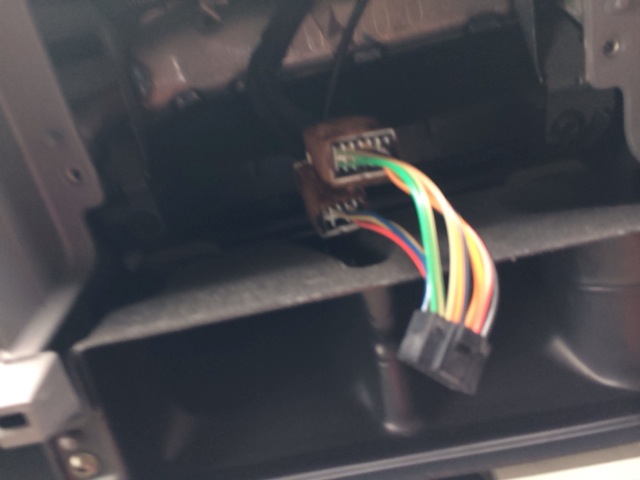

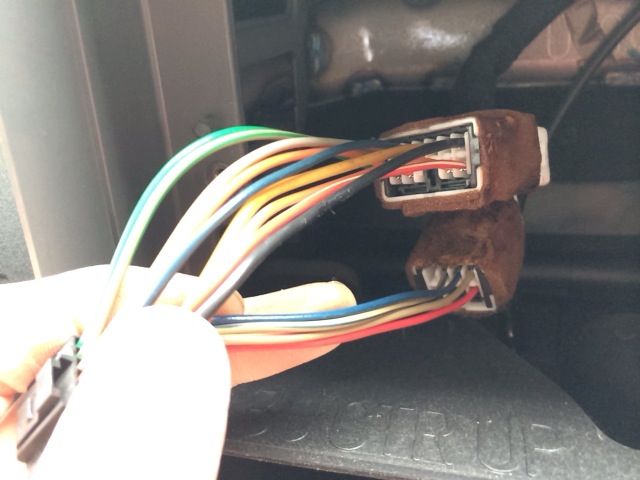

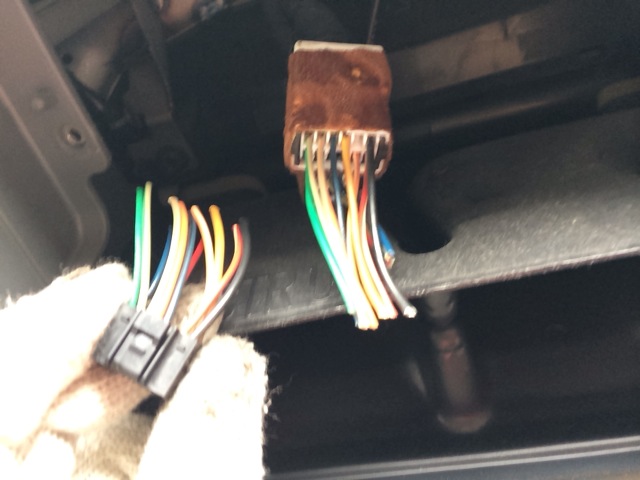

純正のカプラーは2つ。手に持っているのが今まで使っていたオーディオの配線。

cube-bz11-audio16



今までのオーディオの配線を切り取る。

cube-bz11-audio24

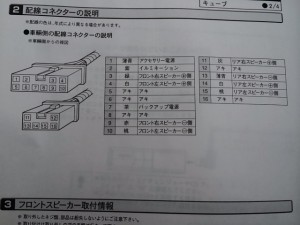

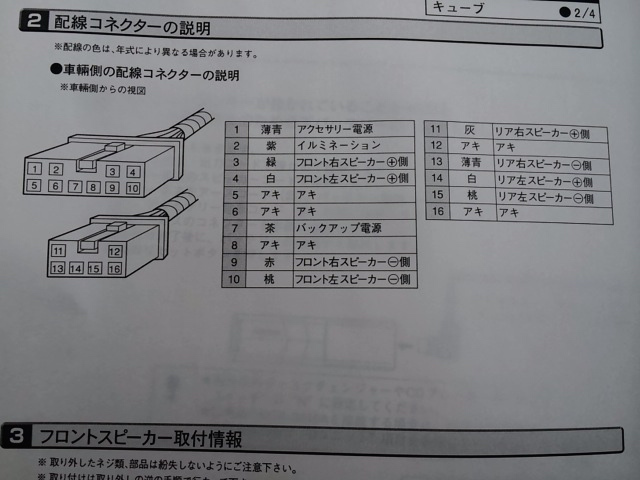

資料を元に、車体側の配線のそれぞれを確認する。

cube-bz11-audio17

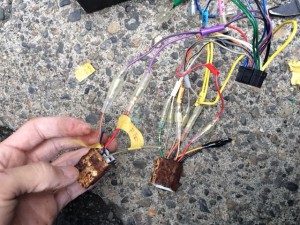

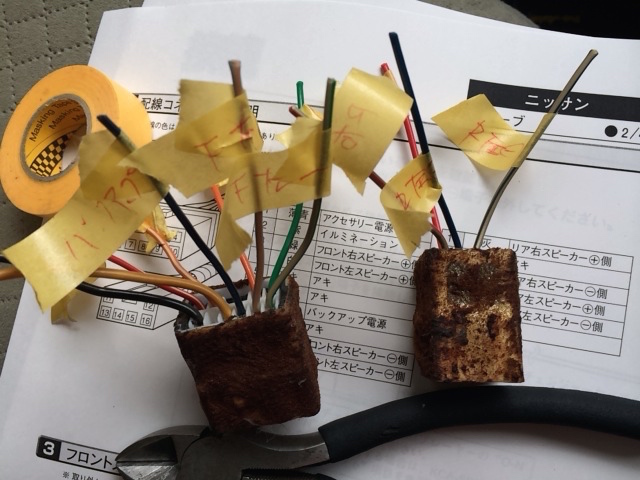

もともとのオーディオの配線キットを車から外してそれぞれ印をつける。

cube-bz11-audio18

持ち込まれたオーディオの配線のギボシのオスとメスを確認しながら、それぞれマーキングした配線のギボシを作っていく。

cube-bz11-audio19

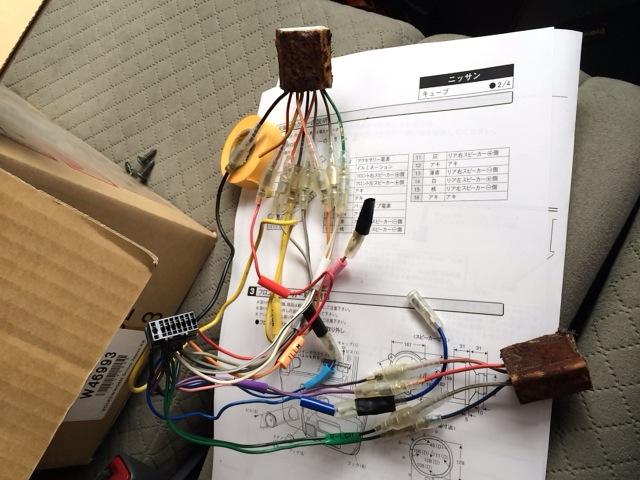

ということで完成したのが、自家製配線キット(笑)

だけど、時間がかかってしまう・・。

cube-bz11-audio20



しかし問題が発生。どうも車両側のハーネスには常時電源が来ていないらしい。これはサーキットテスタで確認したから間違いないです。

あれば便利なデジタルテスター。

cube-bz11-audio21

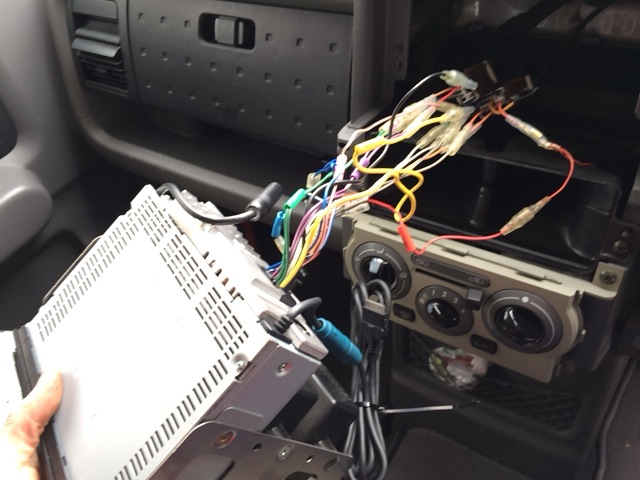

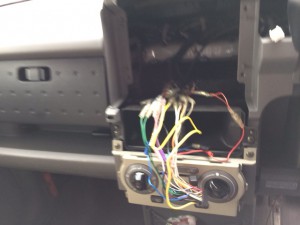

しょうがないので、常時電源は違うところから繋げることにしました。常時電源をつながないと、オーディオの時計が狂うどころか起動すらしない・・。

cube-bz11-audio22

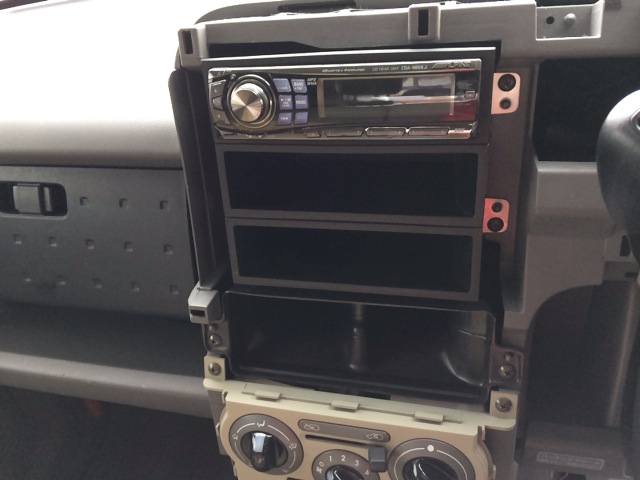

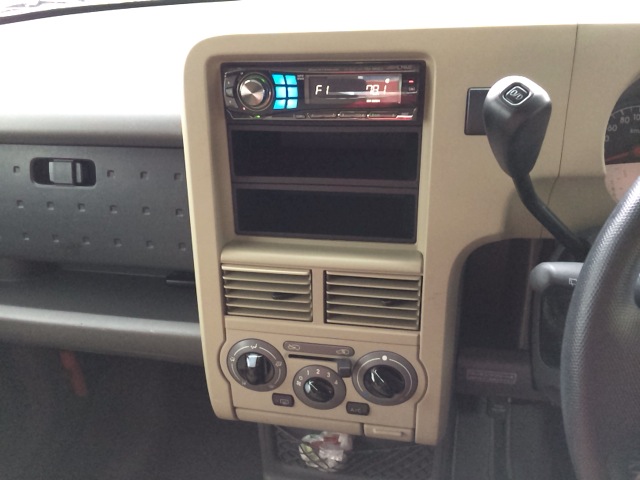

取り付けです。

cube-bz11-audio23



完成です。結局こういう作業って工賃が困りますよね。通常のオーディオ交換よりは工賃をいただかないといけないんだろうけど、だったら配線キットを勧めればいいし、そのほうが安かったら困るからあまり請求もできないし。

えーい。サービスだ!

僕はこんな整備士です(笑)









sponsored link

コメント

  • 常時電源=バックアップ電源です。

    by 一作業者 €2015年4月8日 09:09

    • 最初そう思って、バックアップ電源の部分を常時電源につないでもオーディオは作動しなかったんです。
      サーキットテスタで計測したら、バックアップ電源と記載されている部分は常時電源ではなかったのですよ。

      by MHO €2015年4月8日 21:40
