三菱 EKワゴン H81W タイミングベルト・ウォーターポンプ交換

time 2015/04/19

三菱 EKワゴン H81W タイミングベルト・ウォーターポンプ交換

ek-h81w-timingbelt1

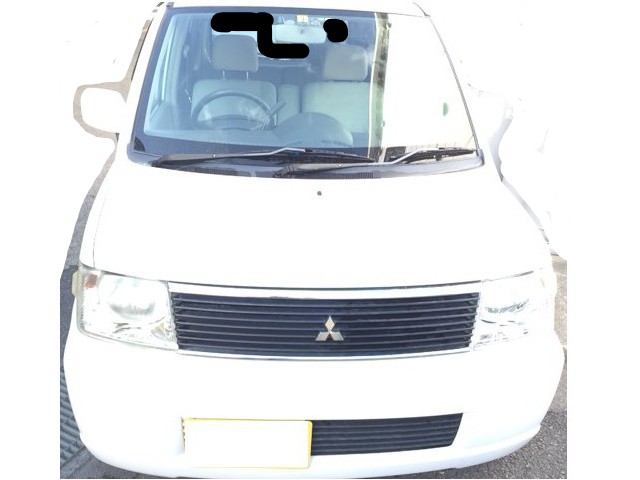

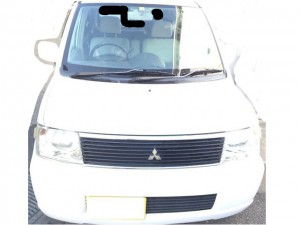

ミツビシのEKワゴンです。型式はH81W。10万キロということでタイミングベルト一式を交換することになりました。

今回交換する部品は

エンジンオイル

クーラント

補機駆動ベルト

タイミングベルト

テンショナー

ウォーターポンプ

カムシャフトオイルシール

クランクシャフトオイルシール

オイルポンプオイルシール

オイルポンプボディパッキン

ek-h81w-timingbelt2

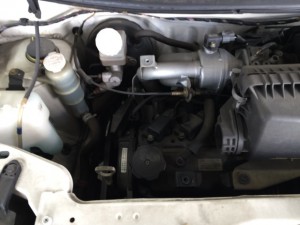

エンジンは3G83です。オイルとクーラントを抜いておきます。オイルも交換時期に来ていました。

ek-h81w-timingbelt3

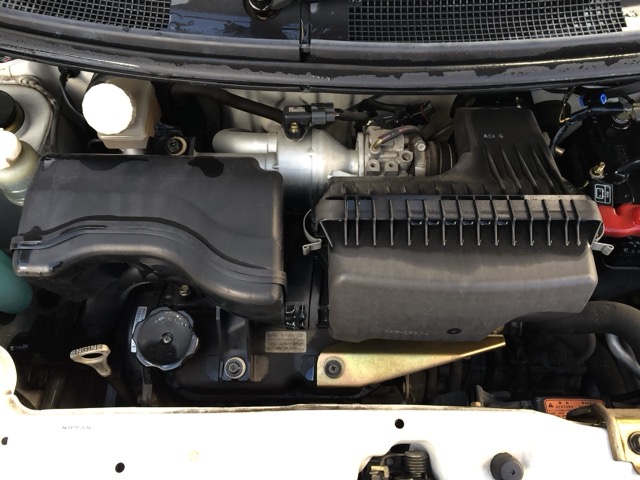

エアクリーナーのダクトを外す

ek-h81w-timingbelt4

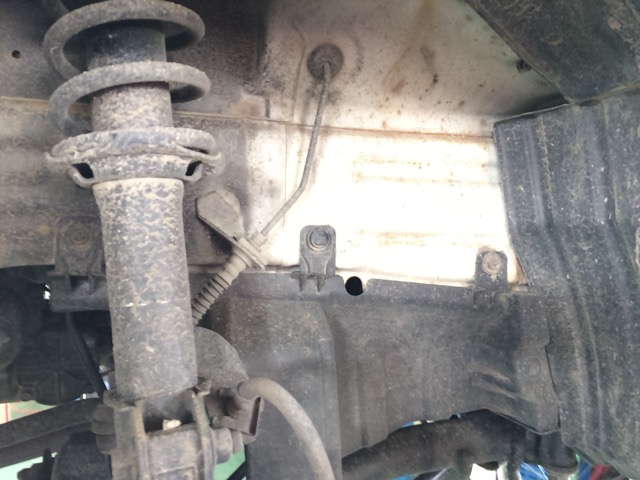

フロントの右タイヤを外して、フェンダーの奥のカバーを外す

ek-h81w-timingbelt5

エンジンが見えます。補機駆動ベルトを外します。

ek-h81w-timingbelt6

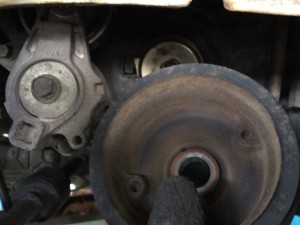

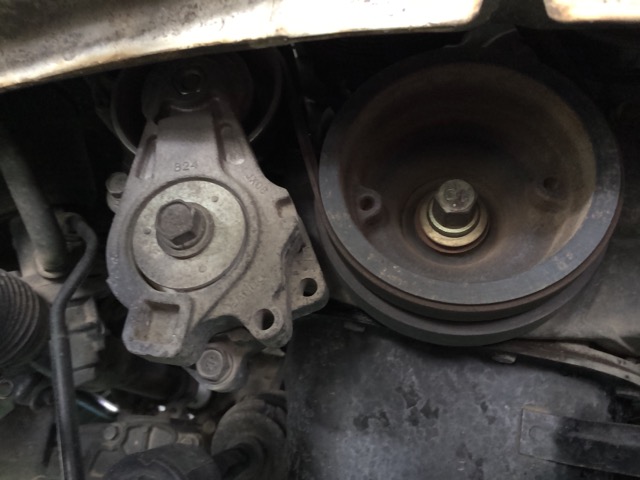

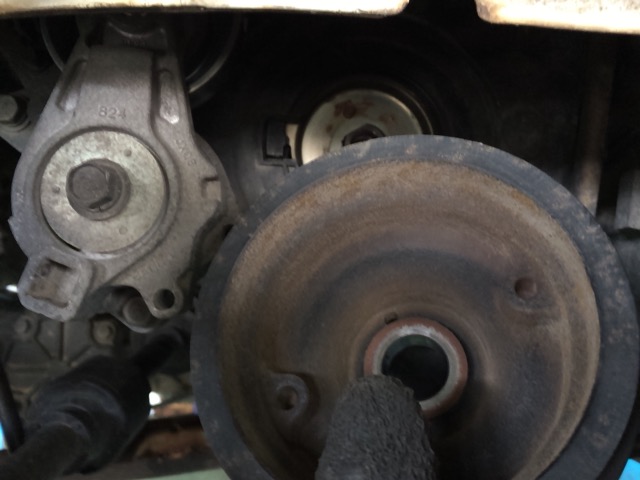

オートテンショナー方式です。

ek-h81w-timingbelt7

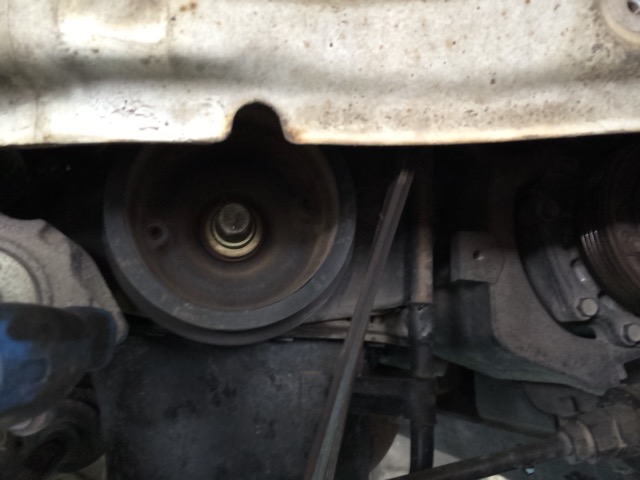

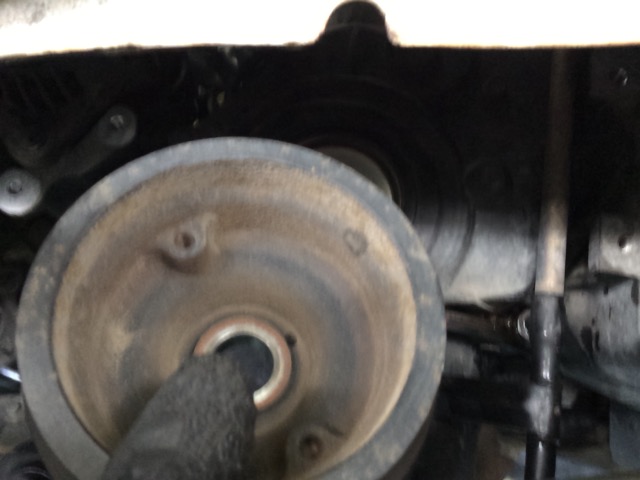

クランクプーリーを外す。

ek-h81w-timingbelt8

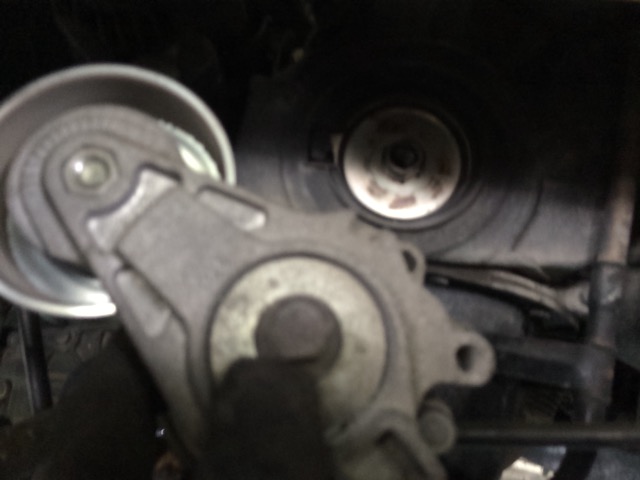

オートテンショナーを外します。

ek-h81w-timingbelt9

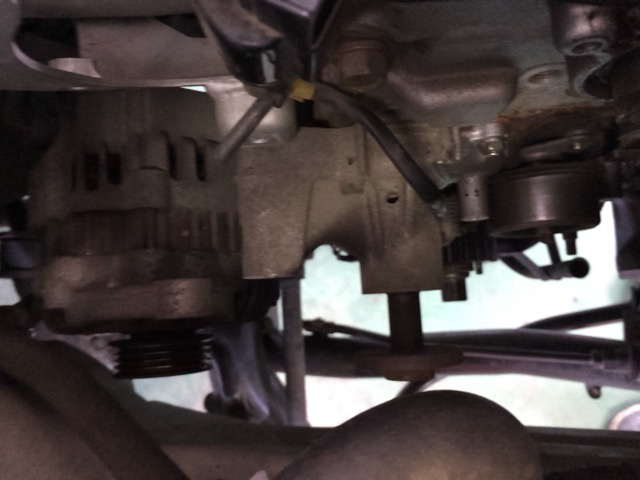

下から覗いた図です。ウォーターポンプのプーリーも外した後です。続いて補機駆動ベルトのアイドラーベアリングも外す

ek-h81w-timingbelt10

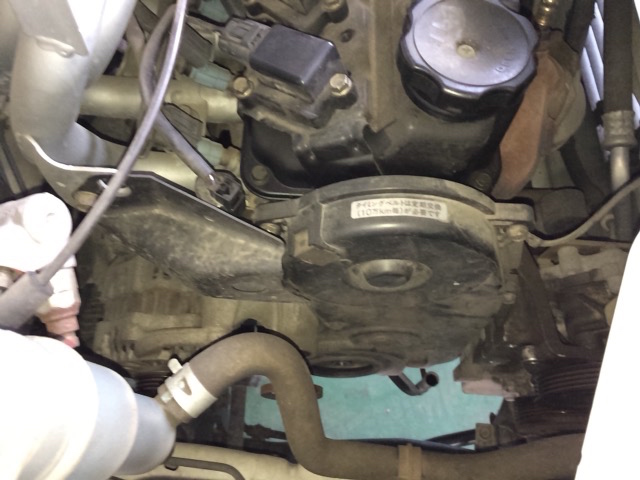

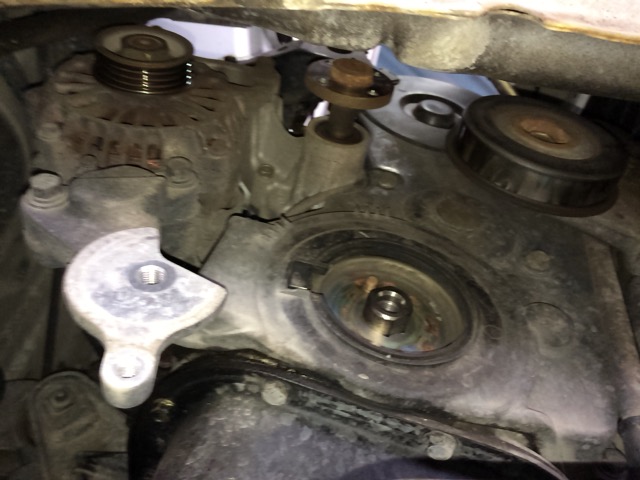

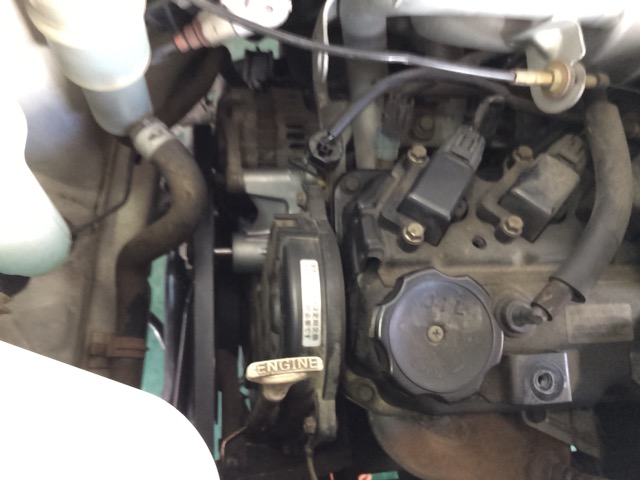

オイルレベルゲージも外したらこのような状態です。これは上からエンジンを見ています。

ek-h81w-timingbelt11

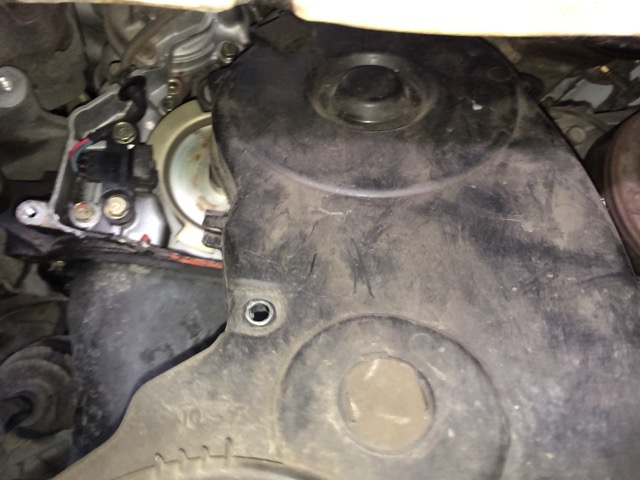

タイミングベルトカバーを外します。

ek-h81w-timingbelt12

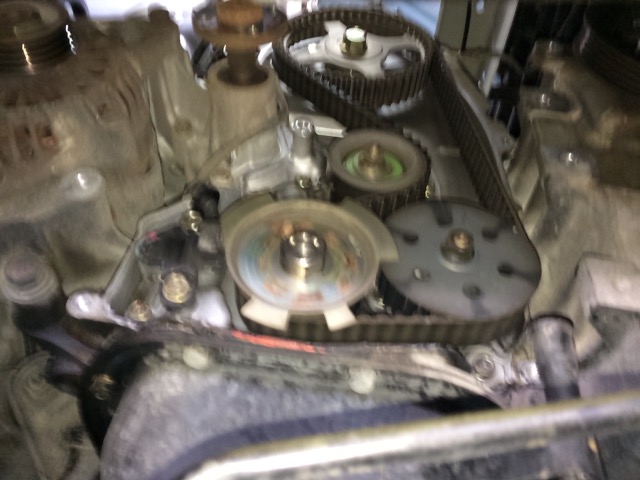

タイミングベルトが見えました。

ek-h81w-timingbelt13

タイミングを1番圧縮上死点に合わせる。

ek-h81w-timingbelt14

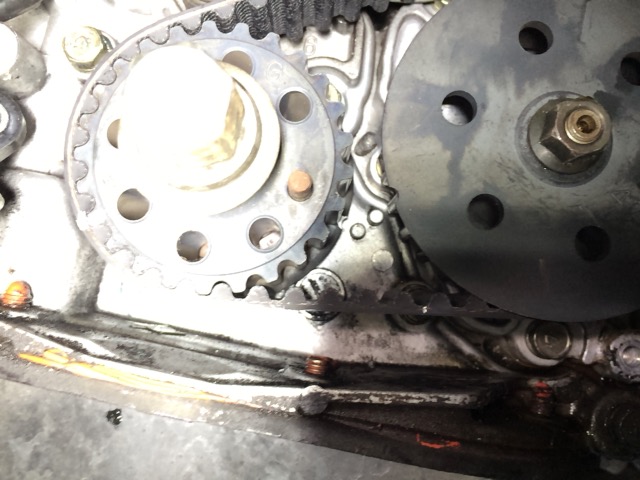

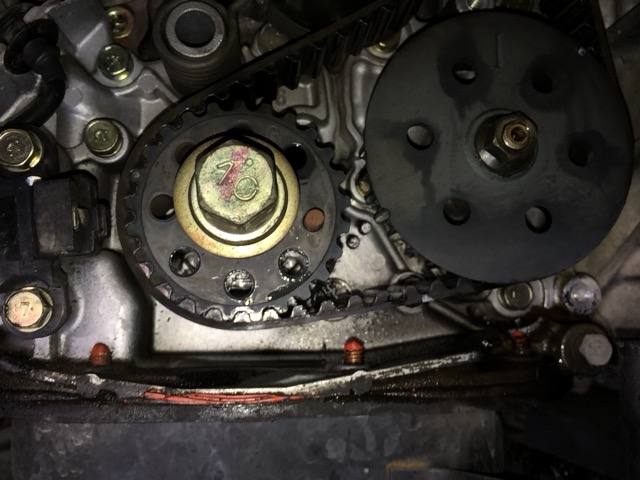

3G83はタイミングは3箇所合わせます。バランサーシャフトが入っています。

ek-h81w-timingbelt15

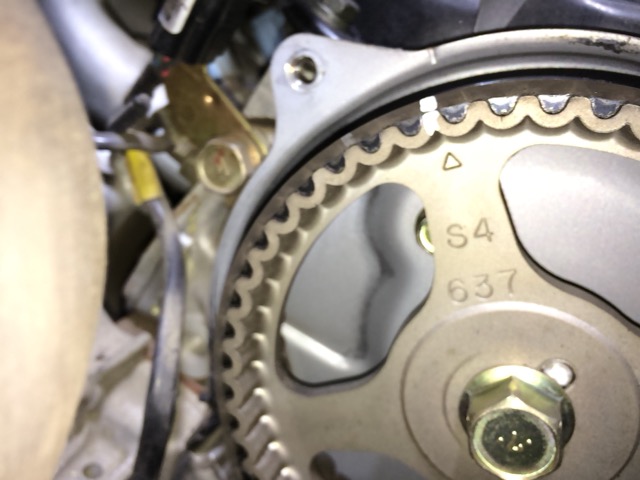

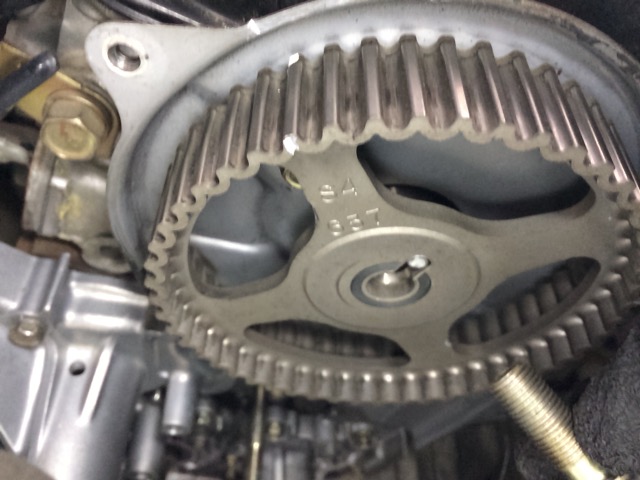

カムのタイミング。

ek-h81w-timingbelt16

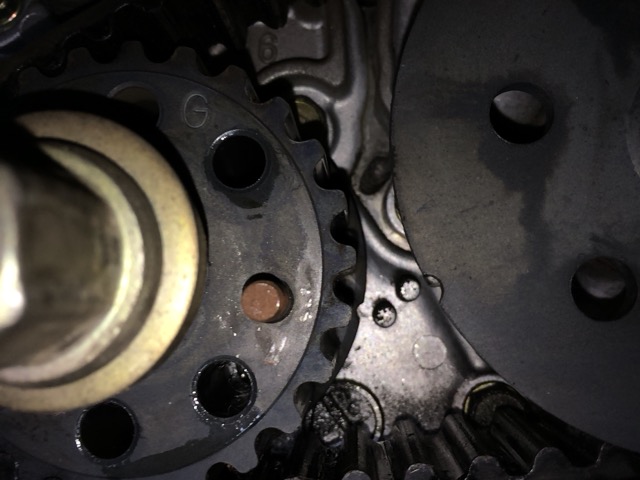

タイミングベルトを外す前に、オイルポンプの12mmのナットを緩めておく。

ek-h81w-timingbelt17

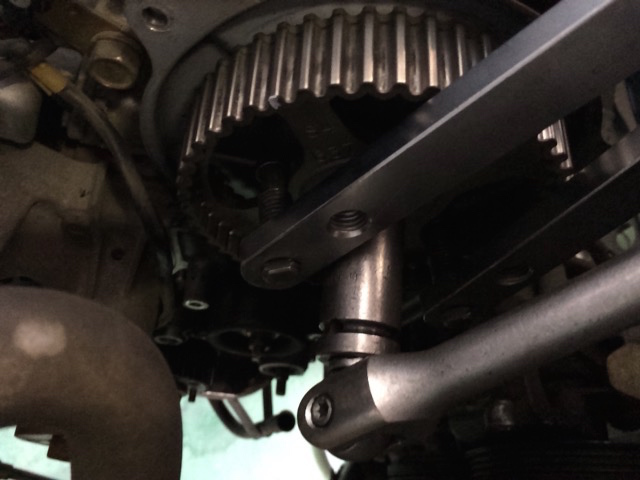

カムシャフトのスプロケットを外します。

ek-h81w-timingbelt18

スプロケットを外した図。

ek-h81w-timingbelt19

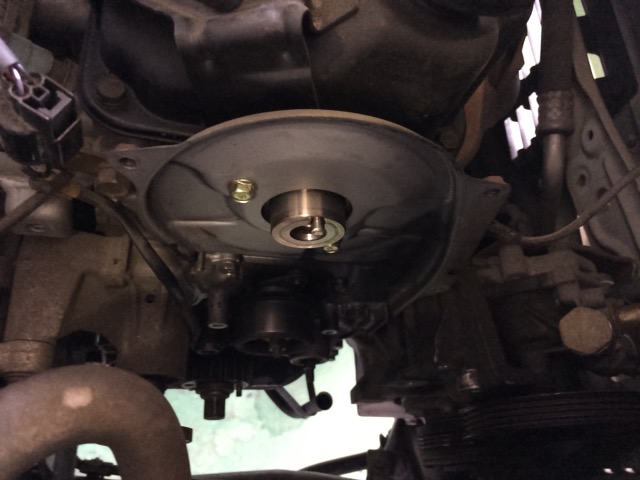

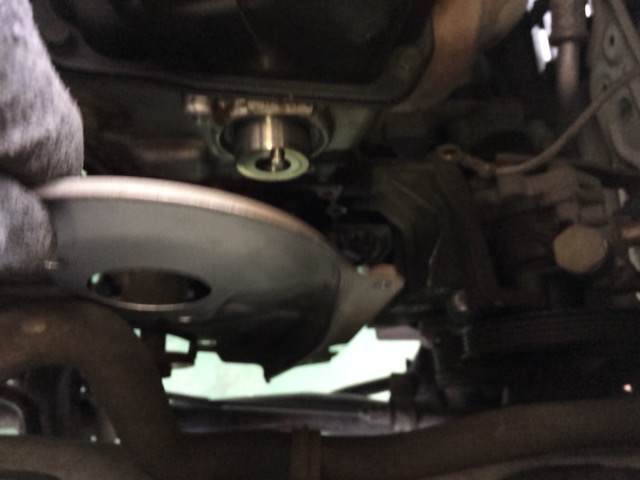

奥のベルトカバーも外します。これでカムシャフトのオイルシールが交換できます。

ek-h81w-timingbelt20

オイルシールは長年立っているとカチカチです。

ek-h81w-timingbelt21

ウォーターポンプはオルタネーターが接続されているので、ネジを外してオルタネーターを後方へずらしておく。

ek-h81w-timingbelt22

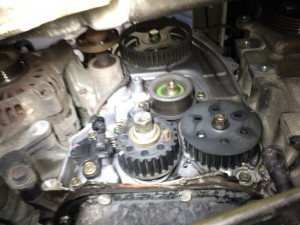

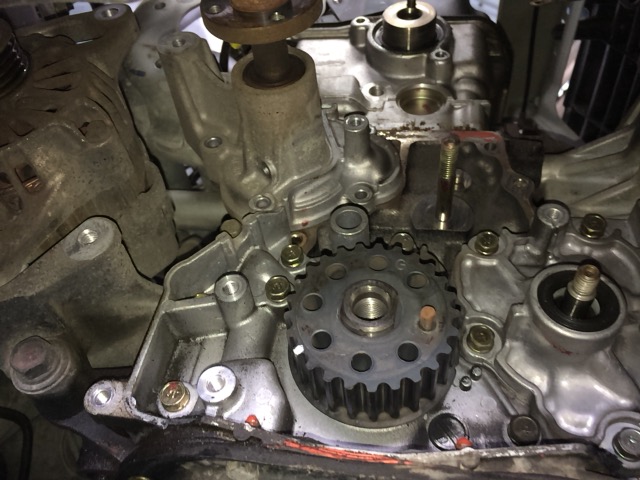

オイルポンプのスプロケットを外した図。

ek-h81w-timingbelt24

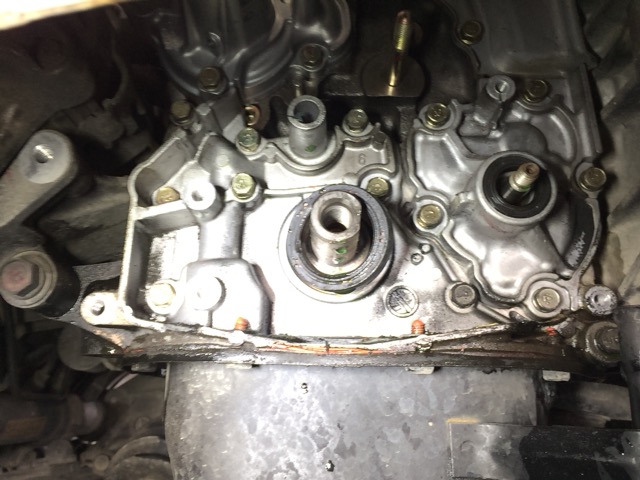

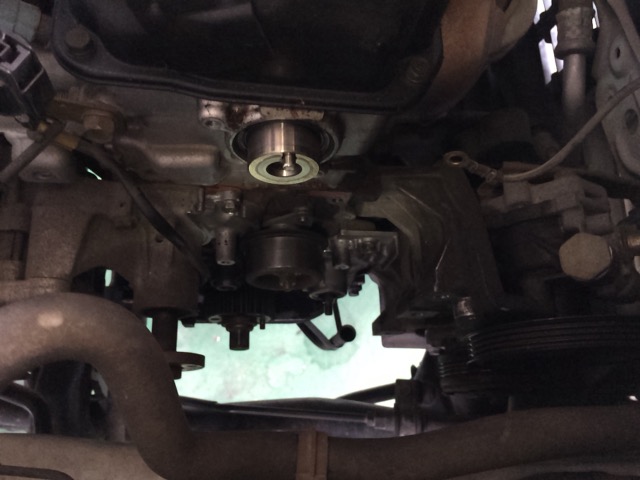

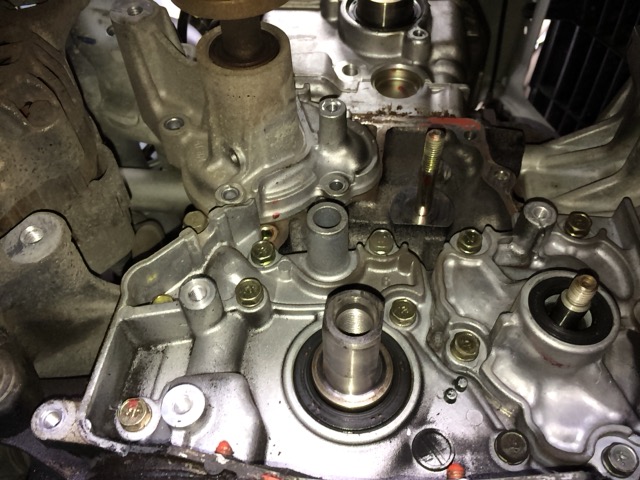

クランクシャフトのスプロケットも外しました。

ek-h81w-timingbelt25

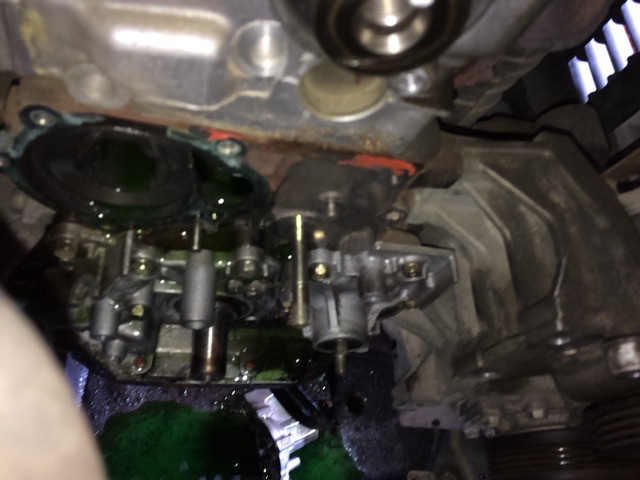

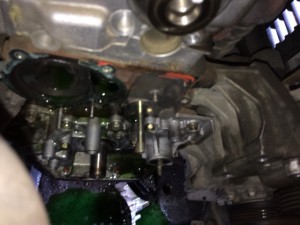

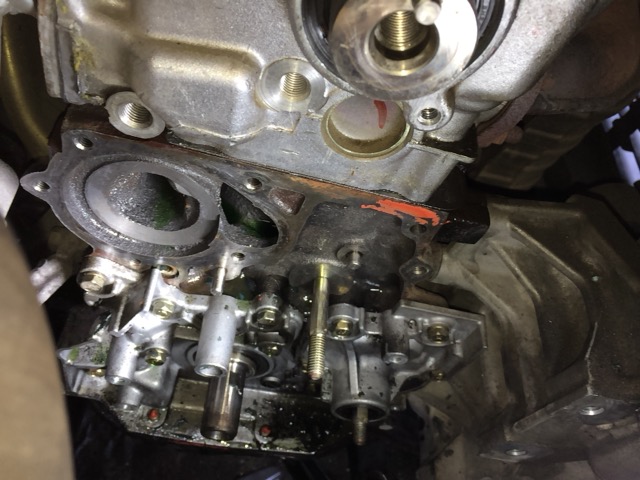

ウォーターポンプを外します。クーラントが出てくるので注意

ek-h81w-timingbelt26

この三菱のウォーターポンプのパッキンが強力なんですよ。

こういった商品を使うのが手かもしれないですね。

ek-h81w-timingbelt27

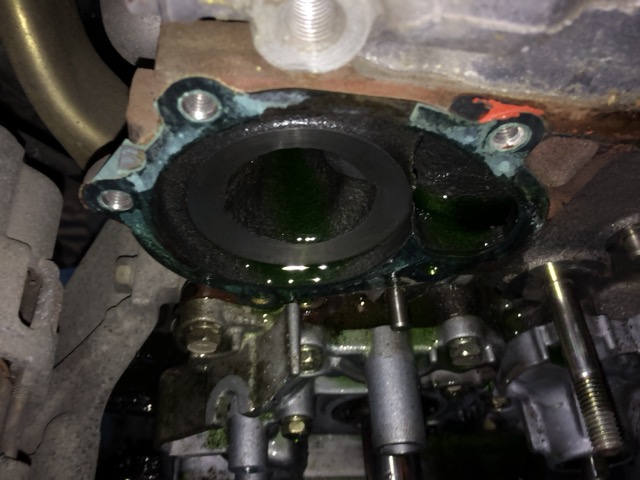

ウォーターポンプのパッキンをはがすのが一番時間がかかる作業です。

ek-h81w-timingbelt28

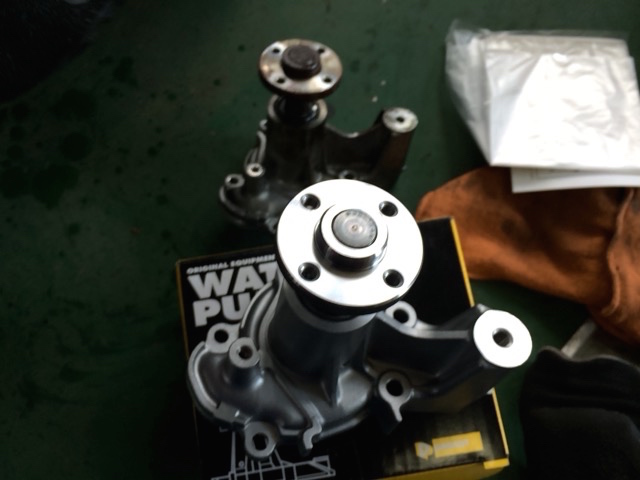

新しいウォーターポンプ。

ek-h81w-timingbelt29

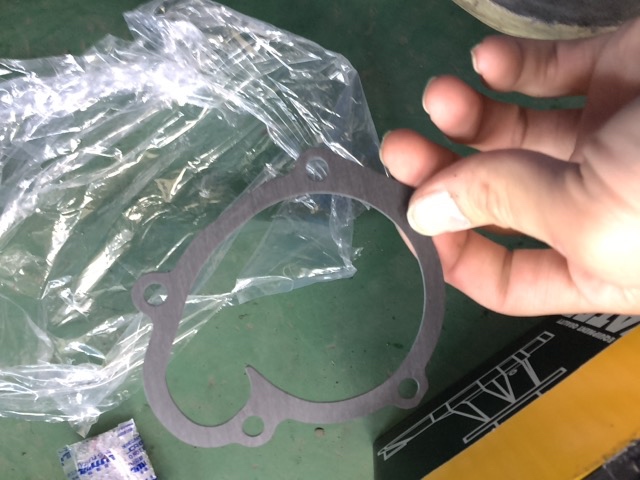

パッキンは紙タイプ

ek-h81w-timingbelt30

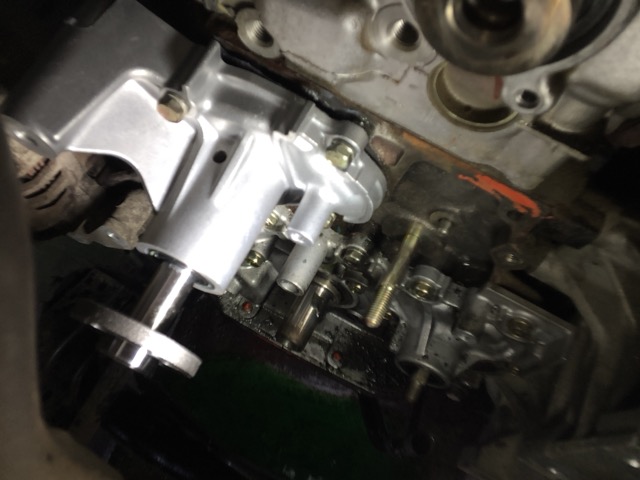

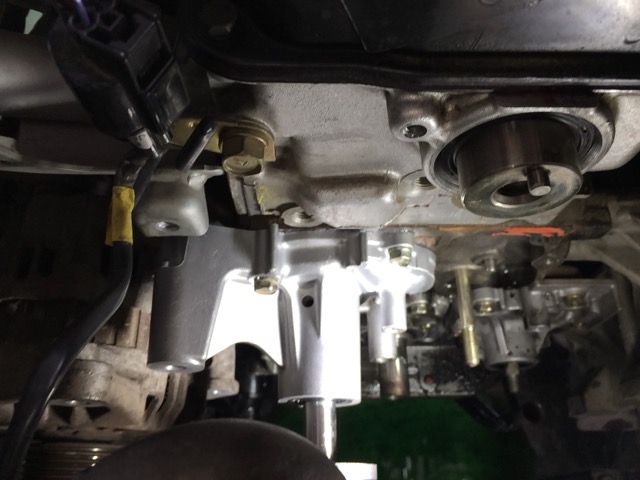

ウォーターポンプを組み付けます。

ek-h81w-timingbelt31

ポンプを組んだらオルタネーターと接続しておく。

ek-h81w-timingbelt32

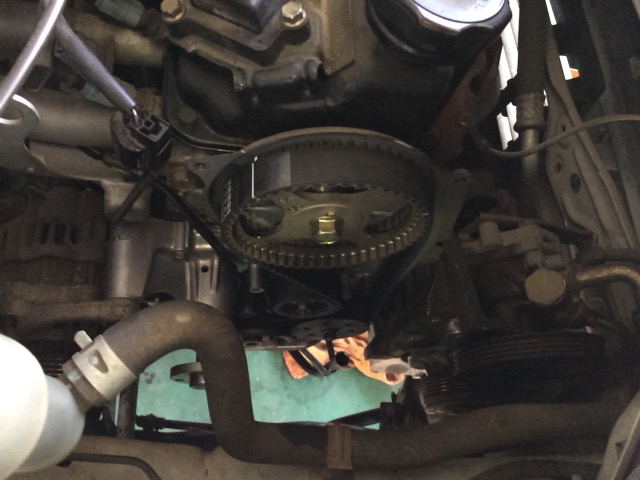

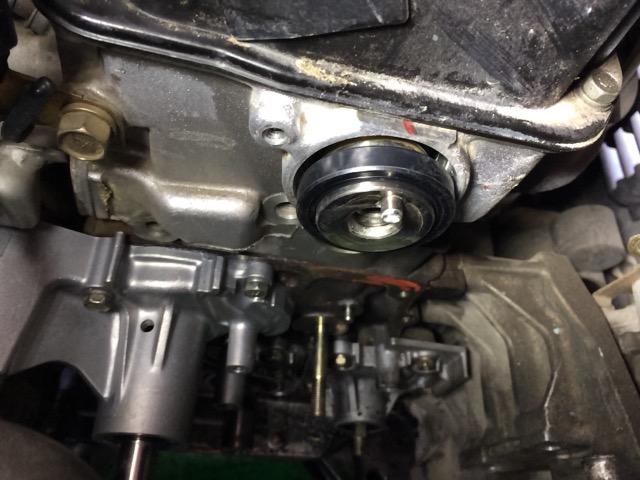

カムシャフトのオイルシールを交換。

ek-h81w-timingbelt33

新品を打ち込みます。36mmのソケットで打ち込むとぴったり。

ek-h81w-timingbelt34

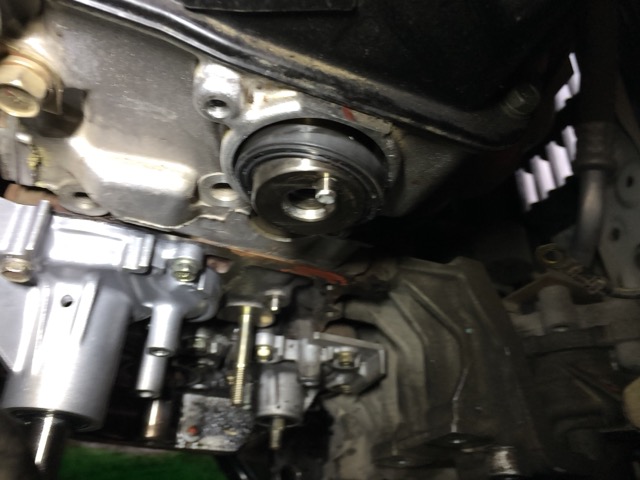

スプロケットをつけて規定トルクで締め付けます。

ek-h81w-timingbelt35

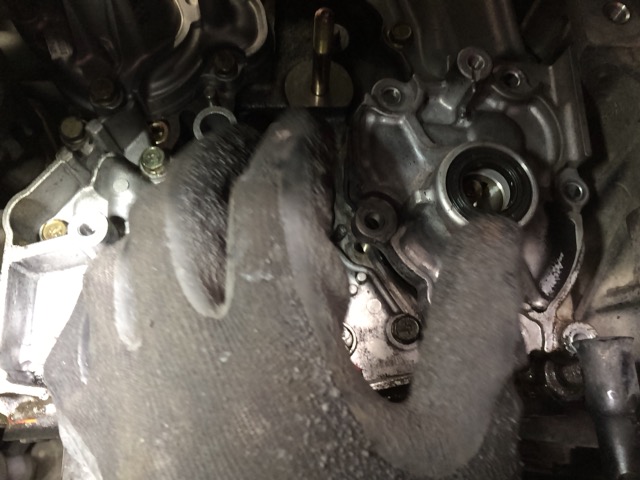

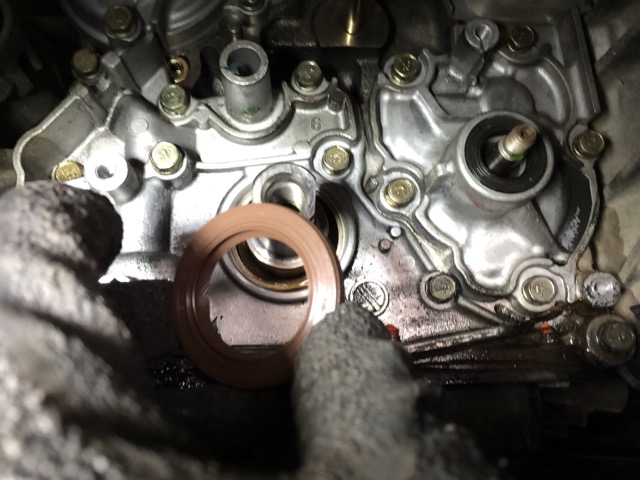

続いてクランクのオイルシール

ek-h81w-timingbelt36

新品を打ち込みます。

ek-h81w-timingbelt37

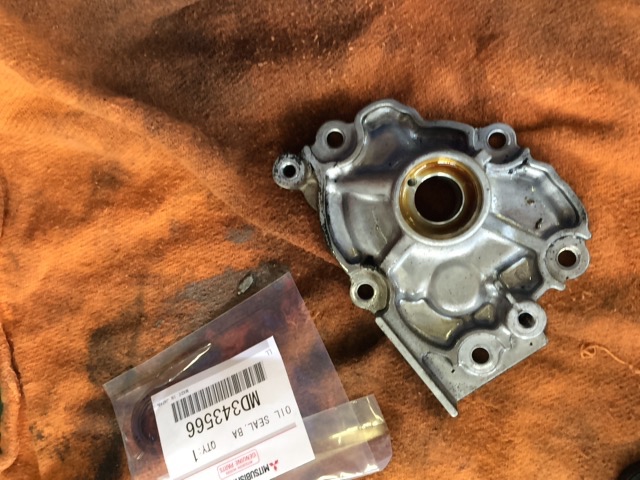

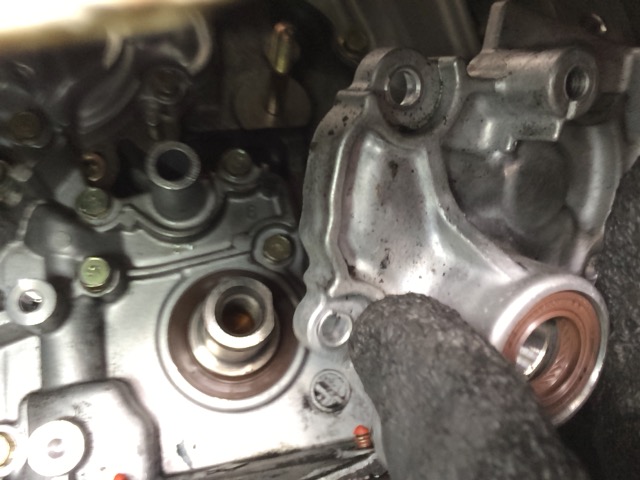

オイルポンプはカバーごと外します。

ek-h81w-timingbelt38

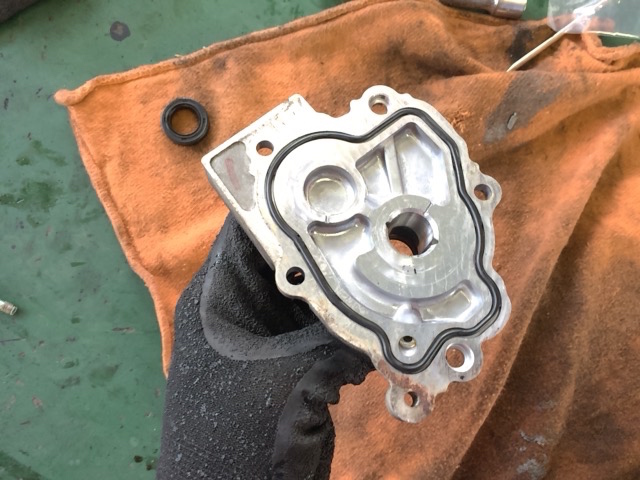

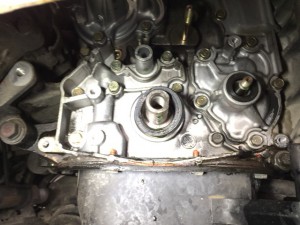

この状態でオイルシールを交換。

ek-h81w-timingbelt40

ボディのパッキンも交換

ek-h81w-timingbelt41

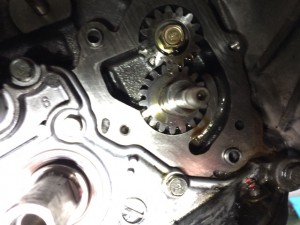

オイルポンプはバランサーシャフトのタイミングを合わせているのでマークがきちんとあってるか見ておきましょう。

ek-h81w-timingbelt42

オイルポンプを組み付けます。

ek-h81w-timingbelt43

新しいタイミングベルト。回転方向が記載されているものがあるので確認してください。

ek-h81w-timingbelt44

テンショナーのスプリングが固いんですよ。これ。

ek-h81w-timingbelt45

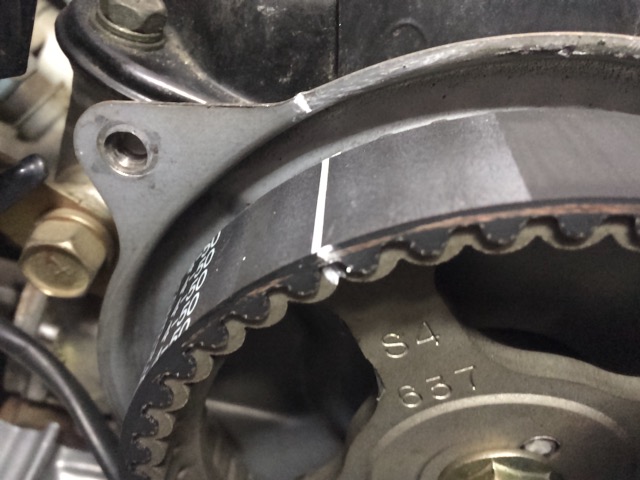

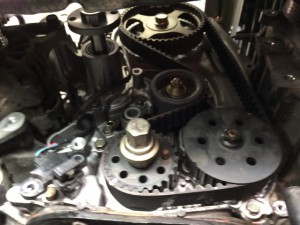

マークがあってるかを確認。

ek-h81w-timingbelt46

カムもあっている。

ek-h81w-timingbelt48

マニュアルで支持されたところまで回転させて、テンショナーのネジをロックします。

ek-h81w-timingbelt49

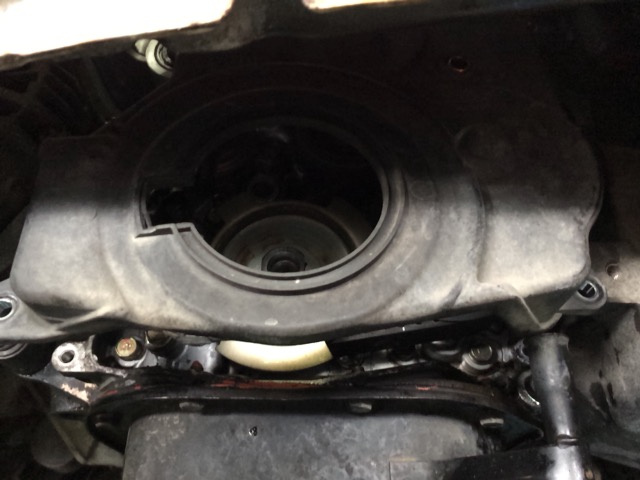

タイミングベルトカバーをつけて

ek-h81w-timingbelt50

プーリーをつける。

ek-h81w-timingbelt51

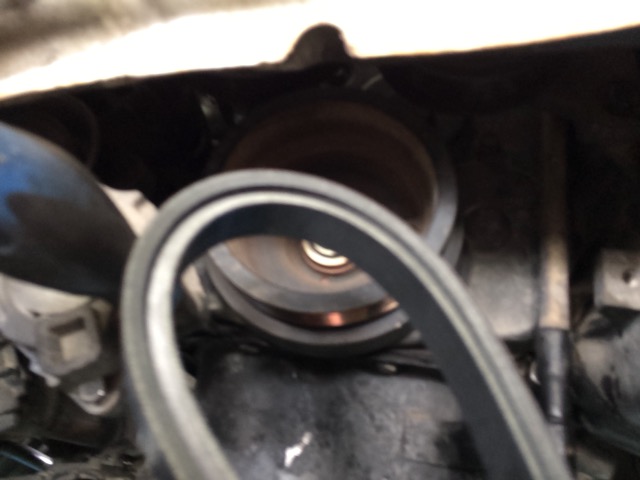

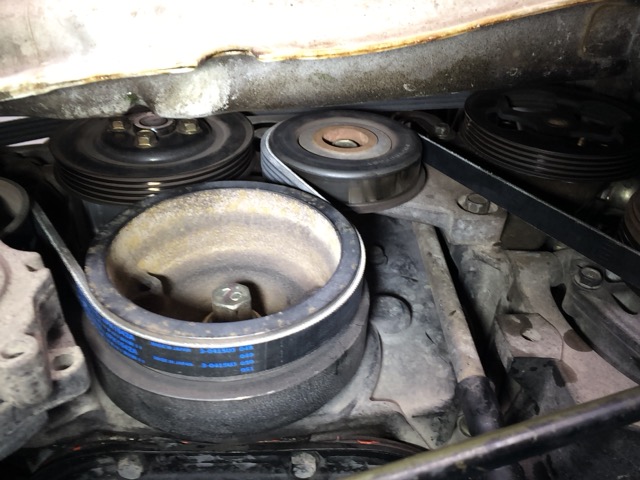

ベルトをかけて復元していきます。

ek-h81w-timingbelt52

このベルトは長くて、エアコンのところで溝がずれやすいので確認してください。

ek-h81w-timingbelt53

あとはクーラントとオイルを入れる。クーラントはエア抜きをしてください。

ek-h81w-timingbelt54

エアが抜けたら終了。

EKワゴンのタイミングベルト交換でした。

各締め付けトルクを記載しておきます。

クランクシャフトプーリー 118±4 N・m

オイルポンプスプロケットボルト 53±3 N・m

カムシャフトスプロケット 89±9 N・m

タイミングベルトテンショナー 26±3 N・m
