エルフ 4JJ1エンジン オイルフィルター交換

time 2015/03/31

エルフ 4JJ1エンジン オイルフィルター交換

いすづのエルフですが、ちょっと面白いタイプのオイルフィルターを交換したのでレポートします。

elf-4jj1-oilfilter1

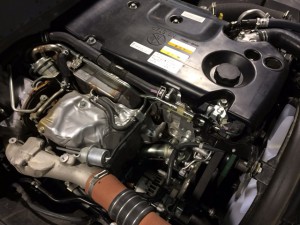

エンジンは4JJ1です。

elf-4jj1-oilfilter2

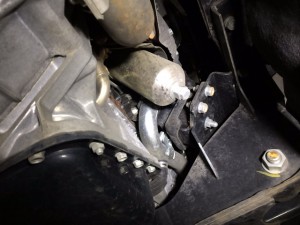

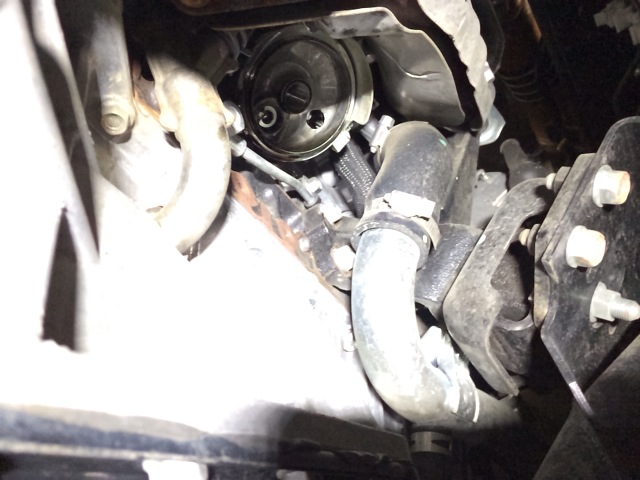

オイルフィルターはエンジンの運転席側の下にあります。

elf-4jj1-oilfilter3

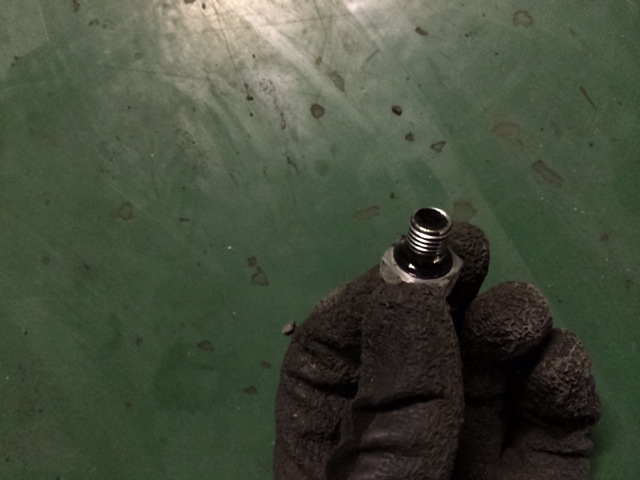

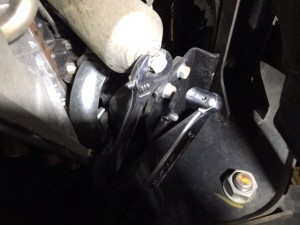

まずはオイルフィルターに付いているドレンボルトを外して、フィルター内のオイルを抜きます。17mmです。

elf-4jj1-oilfilter4

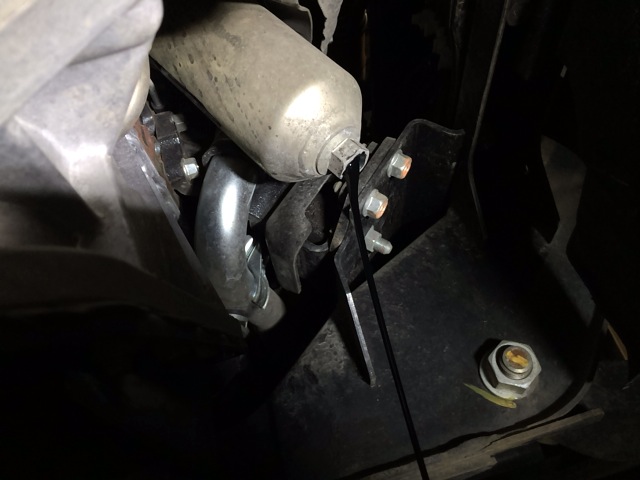

オイルが排出されるので、ある程度出なくなるまで待つ。

elf-4jj1-oilfilter5

パッキンはゴムパッキンです。

elf-4jj1-oilfilter6

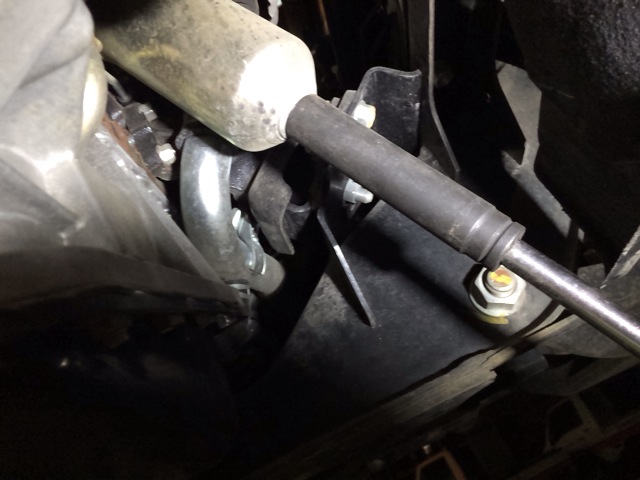

オイルを排出した後、17mmのボルトを取り付けて、その上にある22mmのボルトを緩めてオイルフィルターを外します。

elf-4jj1-oilfilter7

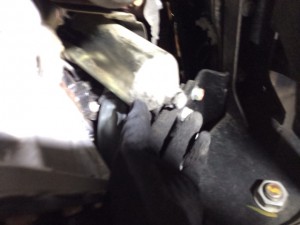

22mmのネジを緩めていくと、フィルターを外せます。

elf-4jj1-oilfilter8

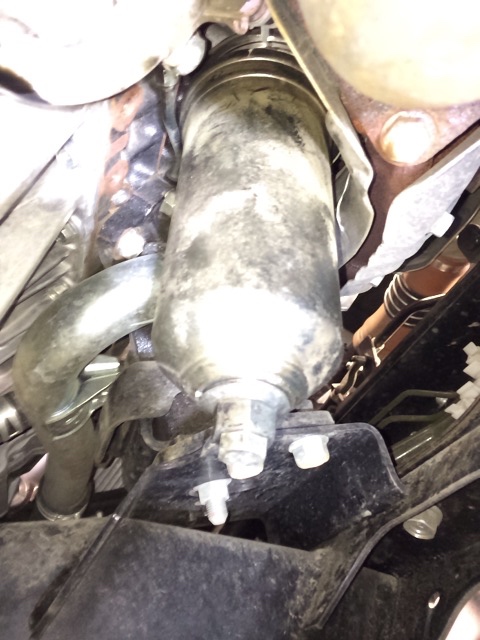

オイルフィルターを外した状態です。

elf-4jj1-oilfilter9

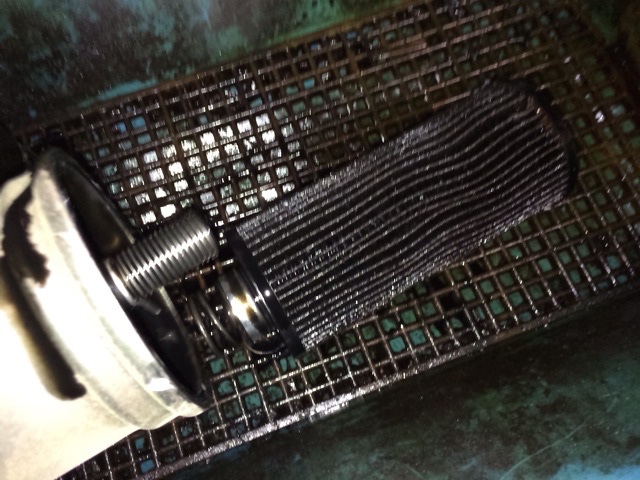

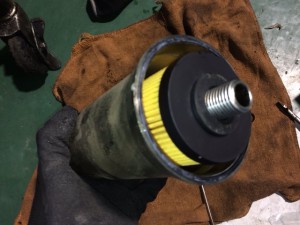

オイルフィルターは紙のカードリッジだけ交換できるタイプです。

elf-4jj1-oilfilter10

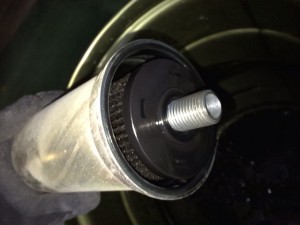

オイルフィルターを外した状態。

elf-4jj1-oilfilter11

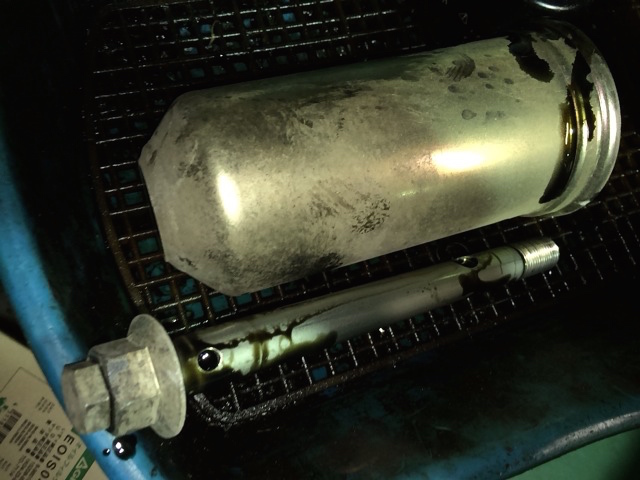

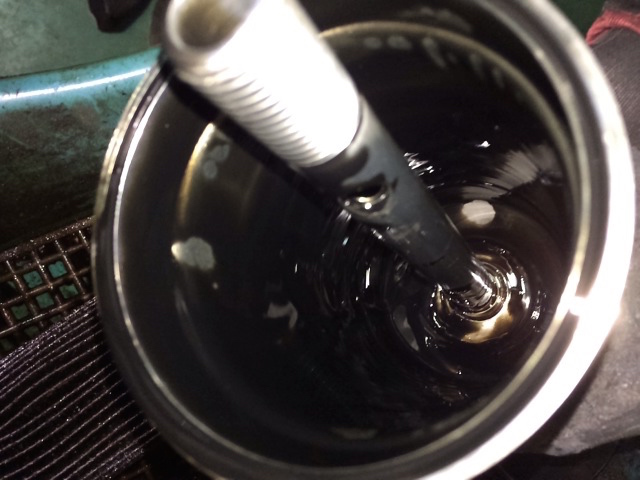

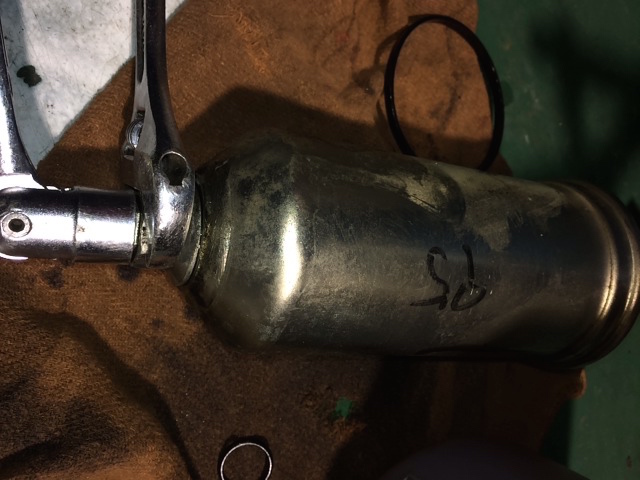

オイルフィルターのケースです。

elf-4jj1-oilfilter12

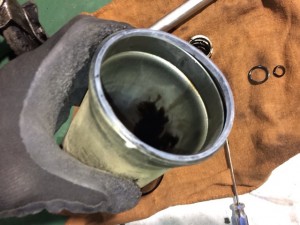

フィルターのケースを洗浄します。

elf-4jj1-oilfilter13

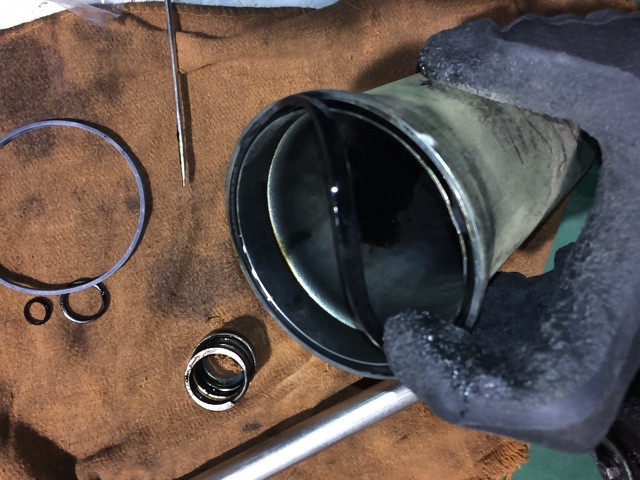

ある程度フィルターのケースを洗浄したらパッキンを交換します。パッキンは3つ。

elf-4jj1-oilfilter14

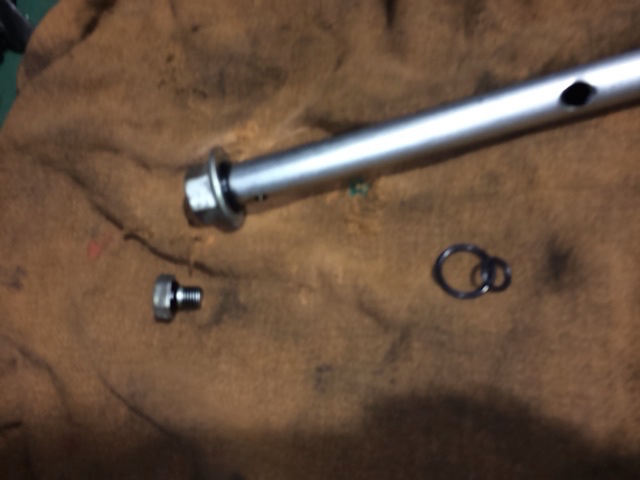

フィルターのドレンボルトのOリング。フィルターの筒を締め付けている22mmの部分のOリング。そしてオイルフィルターのケース本体のOリングです。

elf-4jj1-oilfilter15

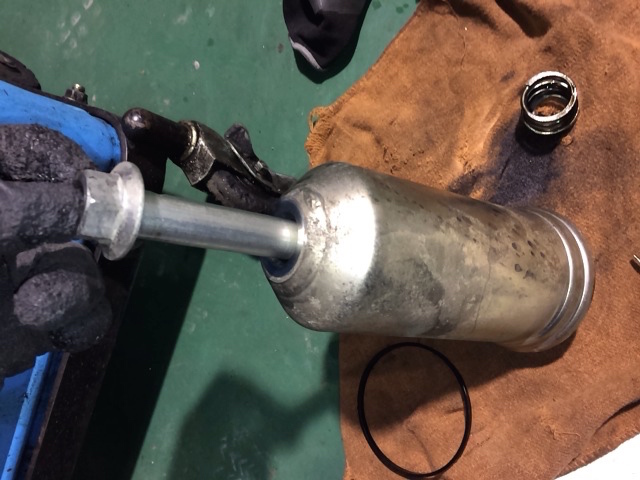

ケースのOリングは縦長の面白い形です。

elf-4jj1-oilfilter16

ケースに溝があるので、そこに新しいOリングをはめます。

elf-4jj1-oilfilter17

フィルターのケースを組み立てます。

elf-4jj1-oilfilter18

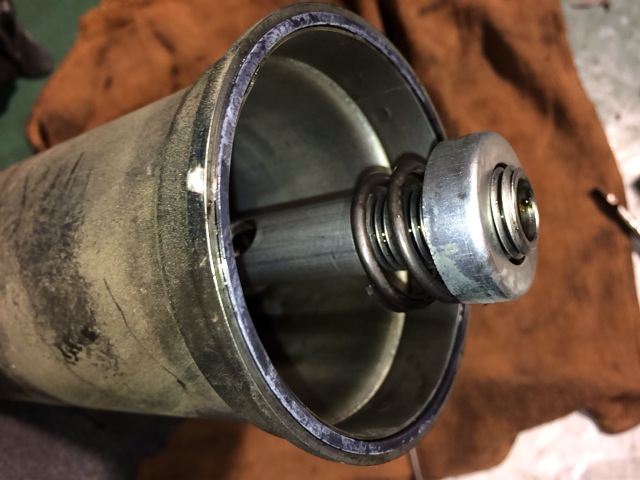

スプリングを先に入れておく。

elf-4jj1-oilfilter19

そして、新しいオイルフィルターを設置。各Oリングにオイルを塗布しておきます。ねじれ防止です。これは必ずやること。

elf-4jj1-oilfilter20

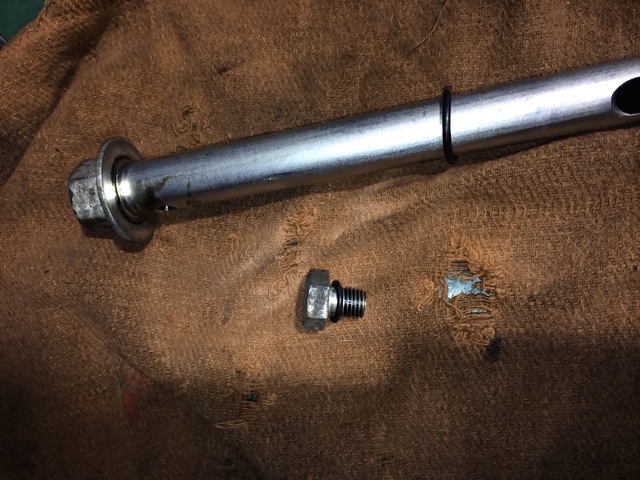

ドレンボルトを先に締め付けます。

elf-4jj1-oilfilter21

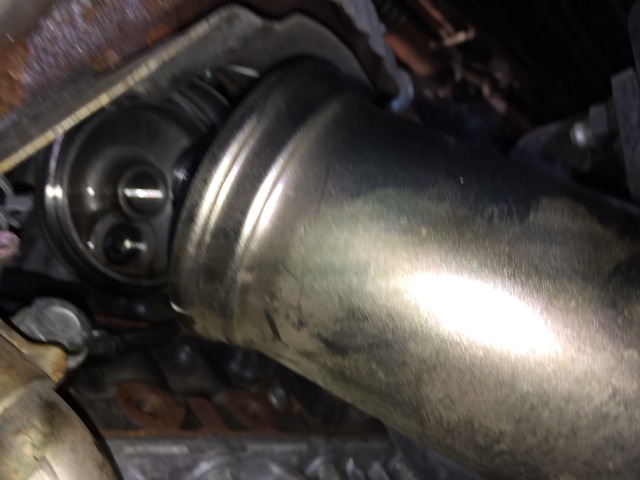

そしてオイルフィルターのケースをエンジンにドッキング。

elf-4jj1-oilfilter22

完成です。オイルを入れて、オイル漏れがないかを確認します。最後にオイルのレベルゲージでオイルの量をきちんとはかっておきましょう。

エルフの4JJ1のオイルフィルター交換でした。
