いすづ エルフ メインキーシリンダー交換

time 2016/05/26

いすづ エルフ メインキーシリンダー交換

いすづのエルフです。
メインキーシリンダーを交換したのでレポートします

c-log1023-01
ことの発端はお客さんから朝いちで

「エンジンがかからない」

という一報を受けてから。てっきりセルモーターやバッテリーを心配してみたが、現場に着くと鍵が回らないということでした。
なのでメインのキーシリンダーを交換することに

c-log1023-02
とりあえずコラムカバーを外していきます

c-log1023-03

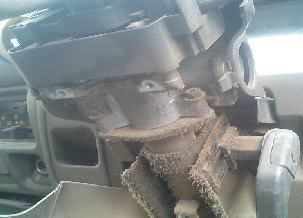

コラムカバーは上下分割式

c-log1023-04
続いて、ハンドルを取り外す

c-log1023-05
ホーンカバーを外して22mmのネジを緩めてハンドルを引っ張る

c-log1023-06
ハンドルのレバースイッチも取り外します。

バッテリーのマイナス端子を外しておきましょう

c-log1023-07
ここで、鍵をACCまで回して赤丸の中のボッチを押しながらキーシリンダーを引っこ抜く
この時、バッテリーのマイナス端子を外しておかないとショートします。僕はそれを知らずにショートさせてしまった。

切れてしまうヒューズはルームランプのもの。鍵の抜き忘れ防止音も鳴らなくなってしまいます。15Aのヒューズ。
なのでバッテリーのマイナスをはずしておいたほうがいい

c-log1023-08

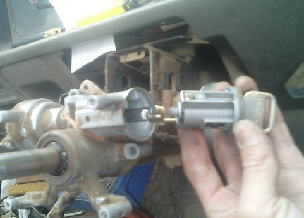

抜けたキーシリンダー。

c-log1023-09
あとは新品と付け替えるだけ

c-log1023-10

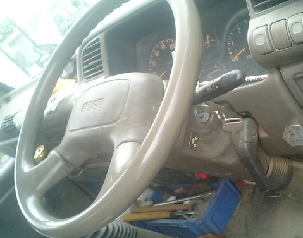

元に戻せば完成

以上、いすづ エルフのイグニッションキーシリンダー交換でした。
