エスティマ MCR30 タイミングベルト ウォーターポンプ交換と費用について

time 2016/08/04

エスティマ MCR30 タイミングベルト ウォーターポンプ交換と費用について

エスティマ
型式 MCR30
エンジン1MZ
平成14年式

タイミングベルトを交換したのでレポートしたいと思います

c-log1080-01

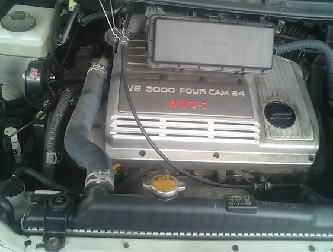

MCR30のエスティマ。エンジンは1MZというV6になります

c-log1080-02
まずはクーラントのサブタンクを外しましょう

c-log1080-03

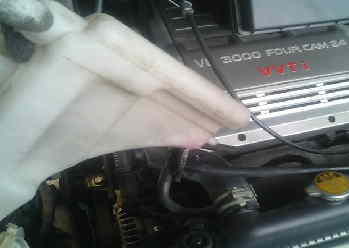

ラジエターに10mmのネジ1本で止められています
上に引っこ抜く。ちょっと引っかかるけれど

続いて補機ベルトを外します

c-log1080-04

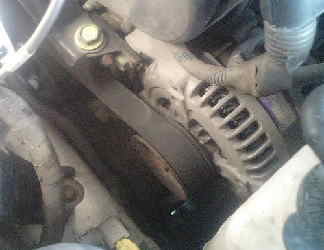

オルタネーターとエアコンは同じベルトで駆動

c-log1080-05

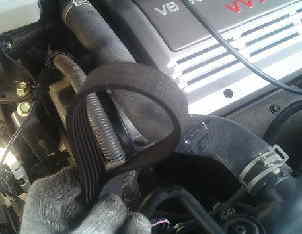

続いてパワステベルトを外す

c-log1080-06

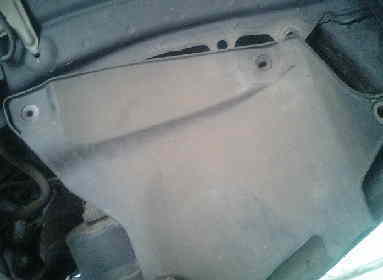

右の前のタイヤを外してサービスカバーを外す

c-log1080-07

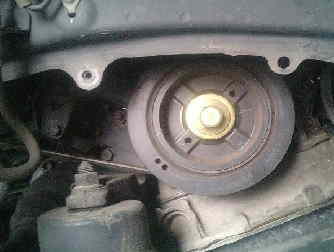

パワステベルトを外す

c-log1080-08

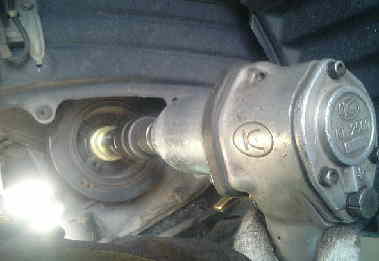

つづいてクランクプーリーもはずしてしまう。22mmです。固いです

c-log1080-09

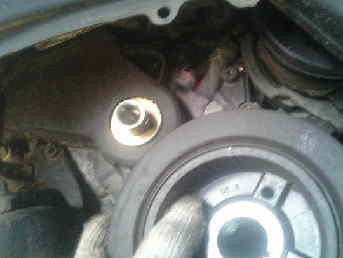

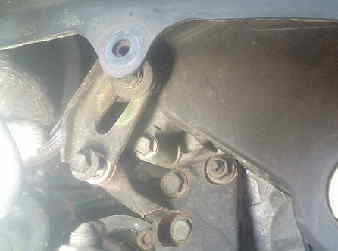

ウォーターポンプももれている

c-log1080-10
続いてパワステポンプのステーを外す

c-log1080-11
これでタイミングベルトカバーの下側をはずしにかかれます

c-log1080-12

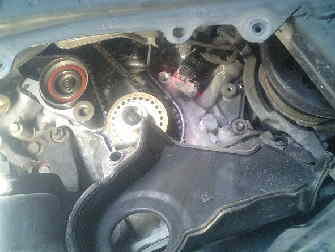

数本の10mmで下側のタイミングベルトカバーは止まっている。

c-log1080-13

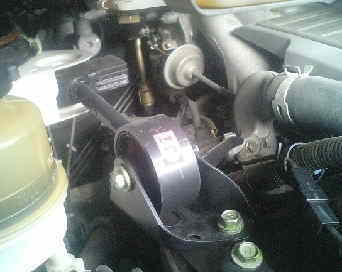

続いてエンジンのトルクロッドを外しにかかります
c-log1080-14

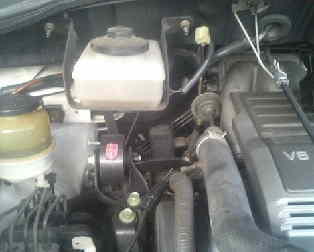

しかし邪魔なので、ブレーキオイルのタンクを外してフリーにしましょう。10mm2本外す

c-log1080-15

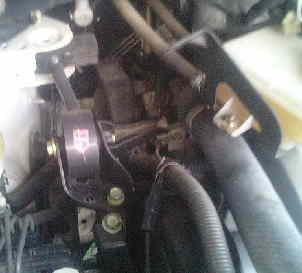

これでエンジンのトルクロッドをはずしにかかれる

c-log1080-16

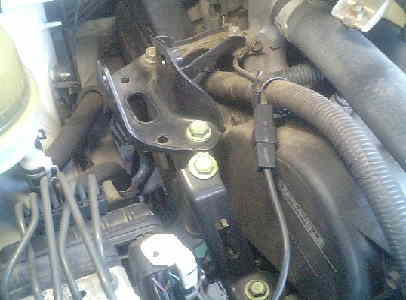

ロッドがつながっていたエンジンとの連結部分も外していく。
エンジンが下がるわけでないので大丈夫

c-log1080-17
ボルトは長い

c-log1080-18

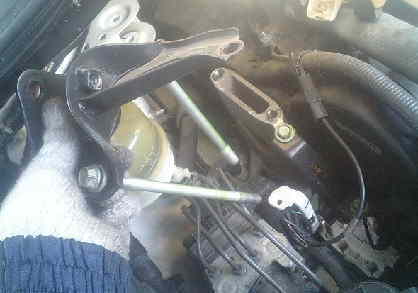

まだもうちょっと外さないとタイミングベルトカバーを外せない

c-log1080-19

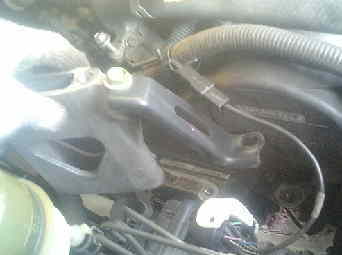

この大きなステーを外すとタイミングベルトカバーをはずしにかかれます。

c-log1080-20

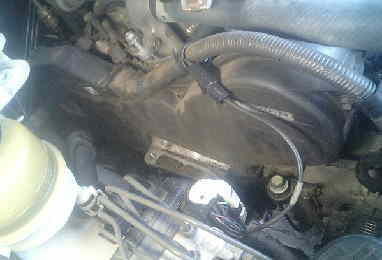

タイミングベルトカバーを外します

c-log1080-21

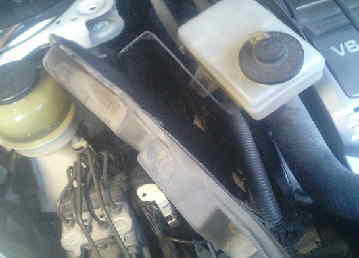

ちょっと知恵の輪的な抜け方です

c-log1080-22

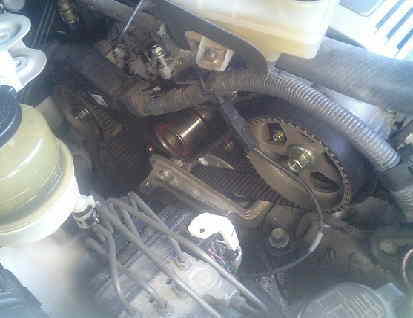

しかしここまできてもまだタイミングベルトを外せません。真ん中のアルミになっている部分の
タイミングベルトケースを外さないといけない

c-log1080-23

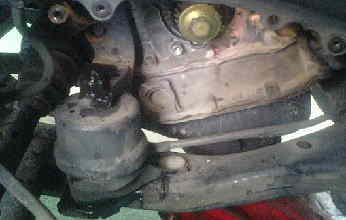

しかしこの隙間だと、アルミのケースを抜くクリアランスがない。
なので、フレーム部分のエンジンマウントのナット19mmを外して、
エンジンをジャッキでしたから持ち上げてやる

c-log1080-24

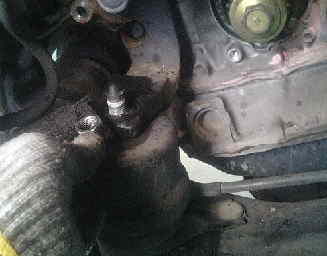

ここを外せばエンジンがジャッキである程度持ち上がる

c-log1080-25

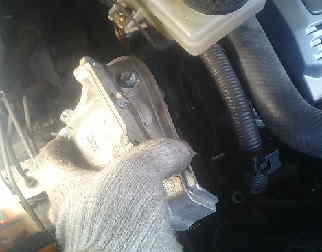

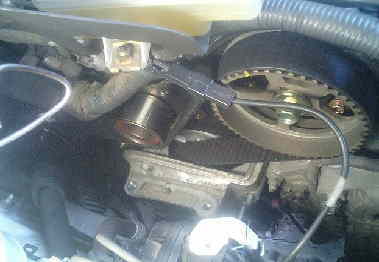

エンジンを持ち上げたらアルミのケースを外す

c-log1080-26
やれやれ。これでようやくタイミングベルトを外せます。

まずは1番圧縮上死点にあわせる

c-log1080-27

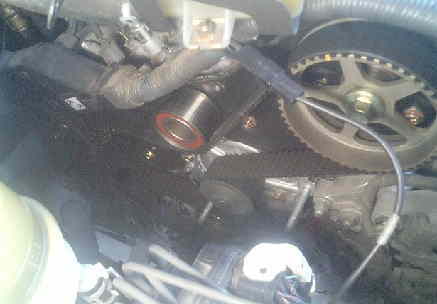

トヨタのV6はハイメカツインカムなのでアイマークは3つ

c-log1080-28
奥のカムのアイマーク

c-log1080-29

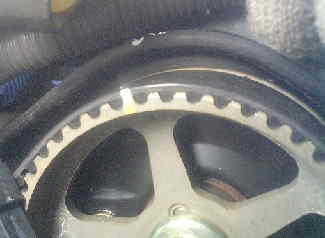

手前のカムのアイマーク

c-log1080-30
クランクのアイマーク。合致したらアイドラープーリーを外してタイミングベルトを外す

c-log1080-31

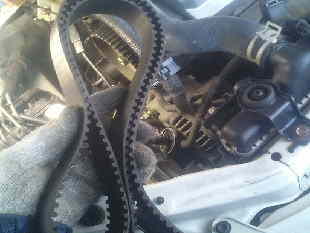

タイミングを取る自信がないって?大丈夫です。新しいベルトにマーキングがされているんですよ。

トヨタのV6エンジンは。



間違えっこないのでさっさと外しましょう

c-log1080-32

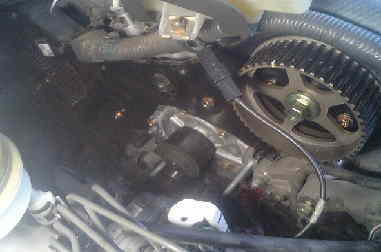

続いてウォーターポンプを外すために、カムのスプロケットを外して奥のタイミングベルトカバーを外す

c-log1080-33

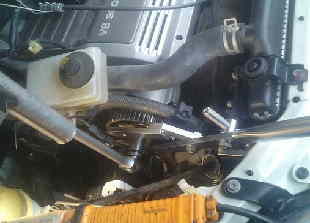

スプロケットをロックさせるSSTがないと無理かも。カムのスプロケットのネジは17mm。固い
c-log1080-34

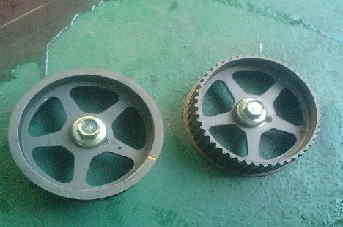

外したスプロケット

c-log1080-35

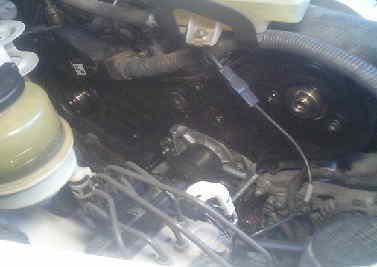

続いて奥のベルトカバーを外す

c-log1080-36

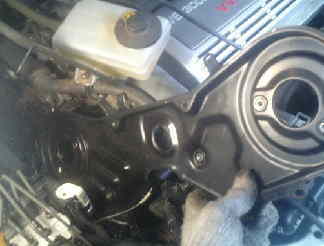

これを外さないとウォーターポンプが抜けないのです

c-log1080-37

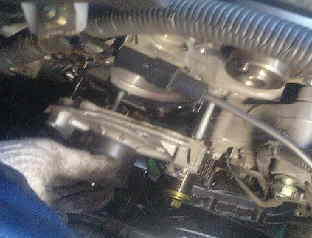

ウォーターポンプを外す。10mm数本で止まっています
外したらクーラントが出てくるので下に受け皿を用意

c-log1080-38

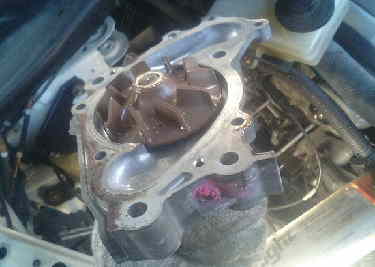

もれているポンプ

c-log1080-39

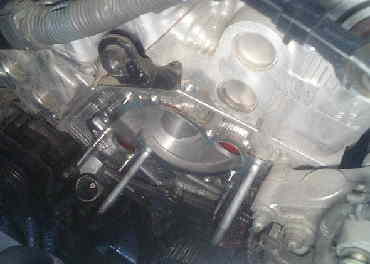

ガスケットはメタルなので簡単

c-log1080-40

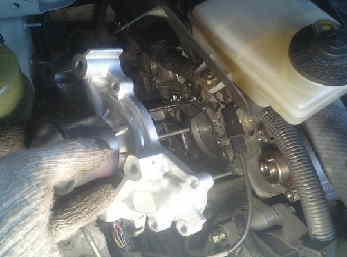

新品のポンプを装着。

c-log1080-41

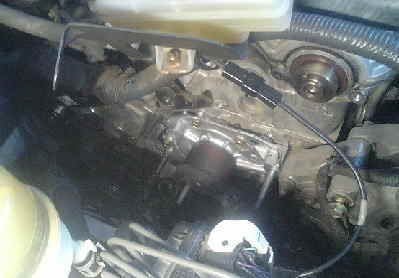

ウォーターポンプを交換したら、カムを元に戻す

c-log1080-42

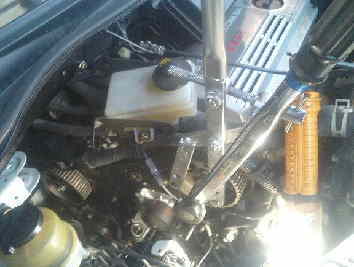

スプロケットを規定トルクで締め付け

c-log1080-43

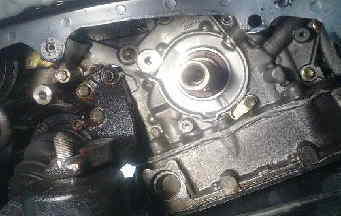

オイルシールも交換

c-log1080-44
テンショナーベアリングを交換。六角ネジです

c-log1080-45
オートテンショナーも交換

c-log1080-46

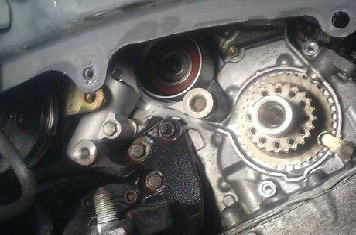

新品をセット

c-log1080-47
アイドラーも交換したら新しいベルトをかけます

c-log1080-48

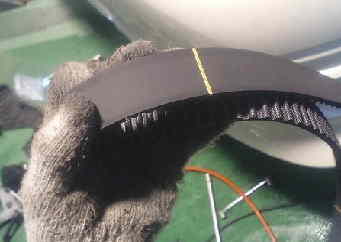

ご覧の通り新品のベルトにはマークがついている。これを各スプロケットのマークに合致させれば
タイミングは狂わないのでご安心を

c-log1080-49

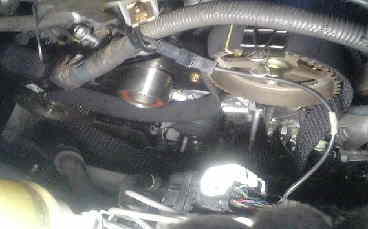

ペーパークリップを使ってベルトをかけていく

c-log1080-50

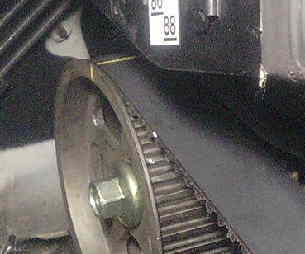

奥のカム

c-log1080-51
手前のカム

c-log1080-52
クランクは上死点マークではありません。専用のポッチの部分

c-log1080-53

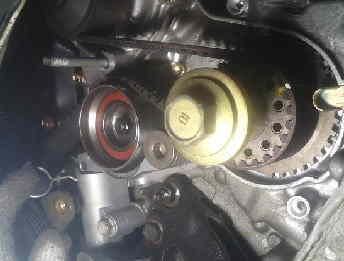

それぞれマークがあったら、オートテンショナーのピンを抜いてベルトに張りを与える。

c-log1080-54

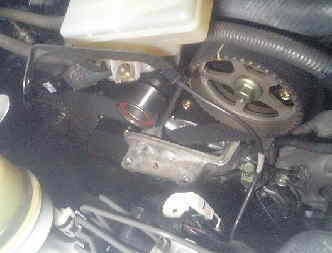

あとは元に戻していく

c-log1080-55
クランクプーリーの締め付けは確か220N・mくらいだったと思った

c-log1080-56
交換部品。

整備指数はウォーターポンプの交換で3,9時間。
部品代をあわせると作業を整備士に依頼すると7万円ちょっと位になってきます。


エスティマのV6のタイミングベルト交換でした。
