エブリィ ミッションおかしく前に進まない DA64W ATミッション交換

スズキ エブリィ
型式 DA64W


ATミッションを載せ替えたのでレポートします

ことの経緯は、車が動かなくなったということ。
走行距離は8万キロくらいですが、テストしてみたらクラッチが滑っているような感じ。

なんとか走り出せたと思ったら、変速しないこともあり。
しまいにはO/Dランプが点灯したりとめちゃくちゃ。

リビルトミッションに載せ替えることになりました

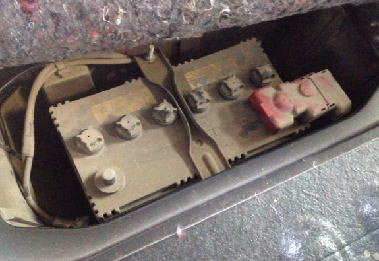

まずは何はともあれバッテリーのマイナスを外しておきましょう

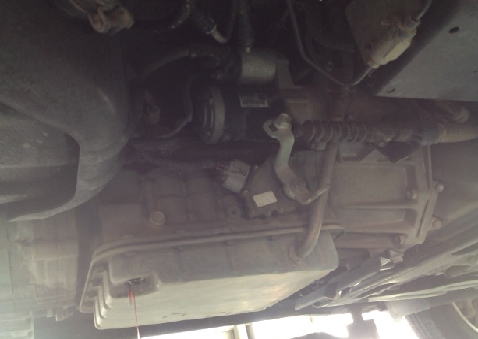

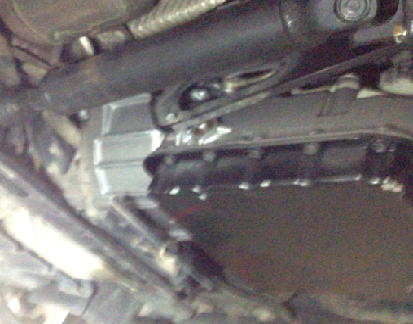

ATFを抜いて作業開始。作業指数は4WDなので3,6時間

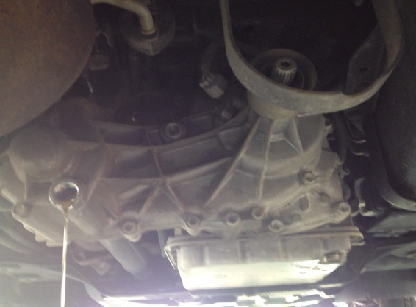

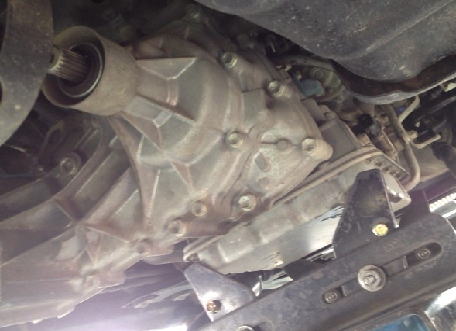

プロペラシャフトを前後外してトランスファのオイルを抜きます。


シフトワイヤを外して、配線を外していく

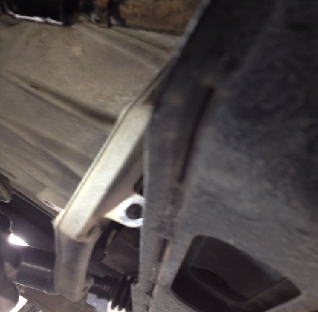

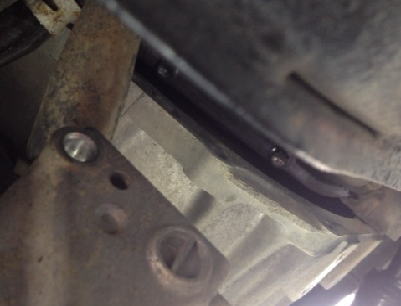

エンジンとミッションに挟まっているプレートを外します。12mmが4本と10mmが1本
だったかな

ATオイルクーラーのホースも外しましょう

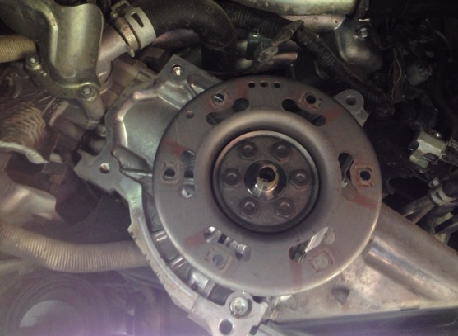

このプレートを外して、リングギヤとトルクコンバーターのネジを外すスペースになります


この隙間から12mmのボルトを6本外す。

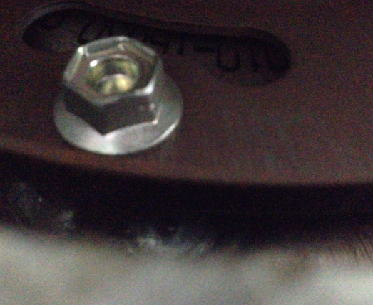

これね。リングギヤをマイナスドライバーで回しながら全部で6本

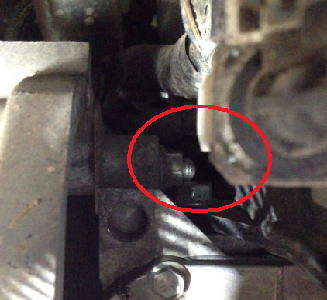

さらにその上のあたりにエンジンとミッションをつないでいる14mmのナットがあるので
外しておく

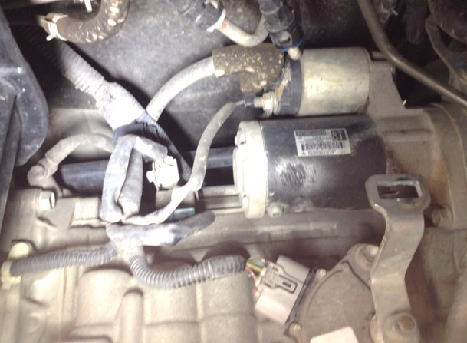

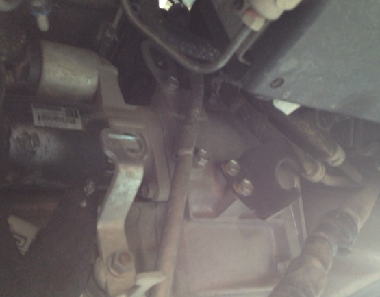

セルモーターはミッションごと外してきますので、セルにつながる配線を外す


ベルハウジングのネジを外したら、ミッションジャッキをセット。

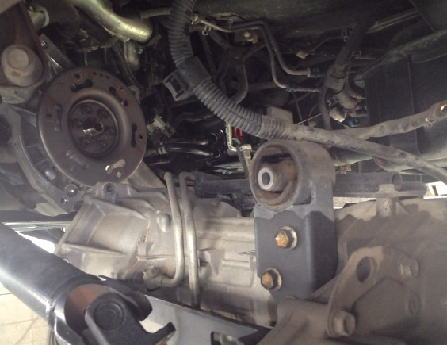

ミッションマウントを外す

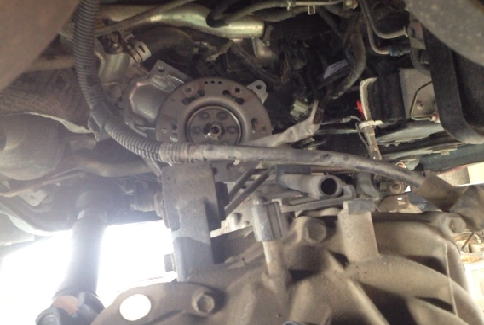

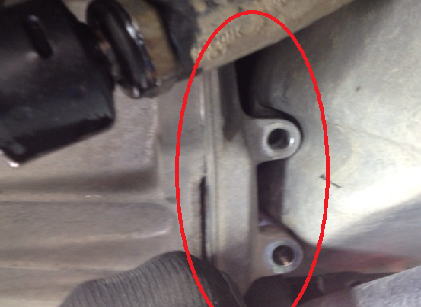

ちょっとこじればミッションがおろせます。スタッドボルトが2本あるからまっすぐに
とりあえず後ろへ下げてから降ろす感じです

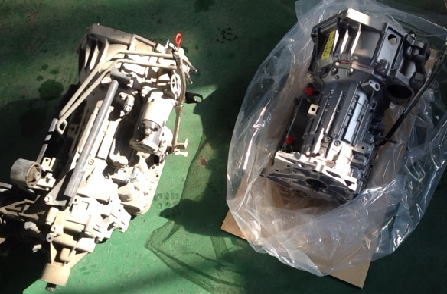

リビルトミッションなので、移植作業に入ります


ついでにリヤクランクのオイルシールを交換するのがいいと思いますよ


トルクコンバーターをミッション側へ残しながら下ろさないとATFまみれになります


リビルトへ移植します

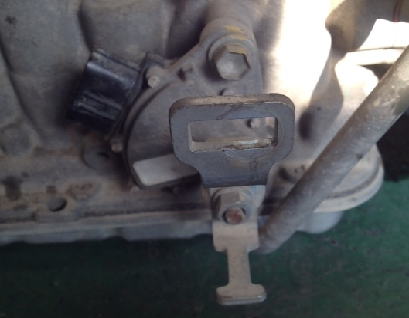

インヒビタスイッチ移植。これは気を使います。ポジションをよく覚えておきましょう

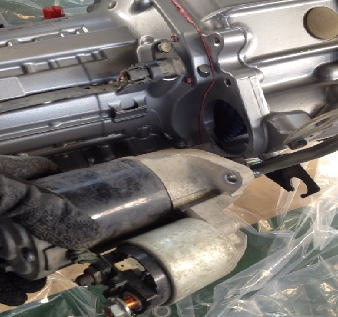

セルモーターを付け替え

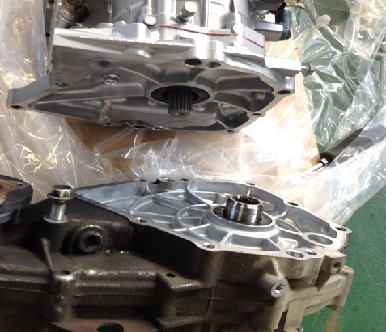

トランスファーも付け替え


移植完了。各センサー類は洗浄してから組み付け。

これでミッションを載せる前に、ATオイルクーラーラインの洗浄に入ります。

オイルクーラーのホースからエアを吹き込んで汚いフルードを除去したのち
パーツクリーナーを流し込んで再びエアで圧送。

きれいになるまでパーツクリーナー、エアの順番でラインを洗浄します。

最後はきちんとエアのみ出るようにしてからラインを元に戻す

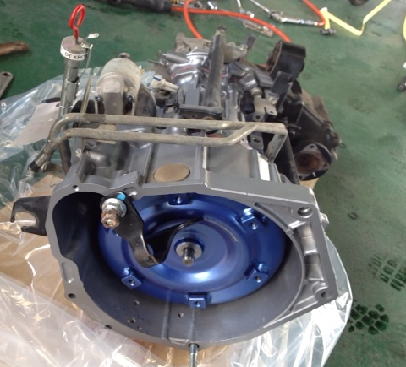

トルクコンバーターはついてきました

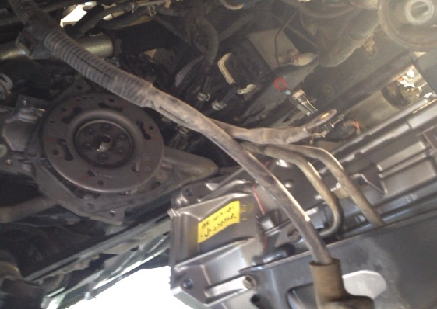

合体


搭載完了。

あとはトランスファーのオイルとATFを入れて試運転。

ATFのオイルの量は厳守です。

最後に診断機でAT学習履歴をリセットさせる必要があります。

エブリィのATミッション載せ換えでした
