エブリィ DA64V サーモスタット ウォーターポンプ交換 ヒーター効かないトラブル

time 2015/02/14

エブリィ DA64V サーモスタット ウォーターポンプ交換 ヒーター効かないトラブル

every-da64v-wp1

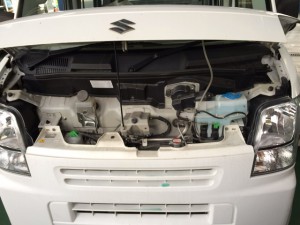

スズキのエブリィで型式がDA64Vという車ですが、ヒーターが効かないという。

走行していると、明らかに水温の上がりが遅い。走行距離が10万を超えているので、サーモスタットが不良になっているみたいで交換することに。

ふと下回りを見たらウォーターポンプから水漏れもしていたので、合わせて交換することにしました。

エブリィ DA64Vのサーモスタットとウォーターポンプの交換です。

every-da64v-wp2

まずはサーモスタットから。センターコンソールを外します。10mmが4本です。

every-da64v-wp3

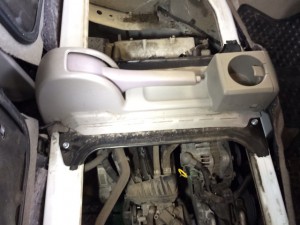

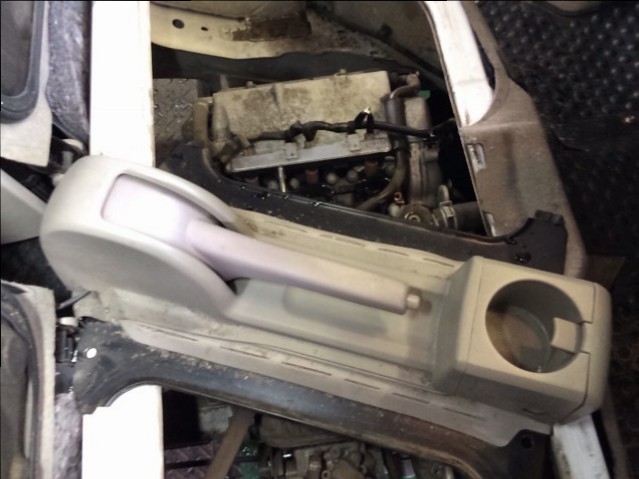

サイドブレーキまで外すと手間なので、このように横にスライドさせておきます。

every-da64v-wp4

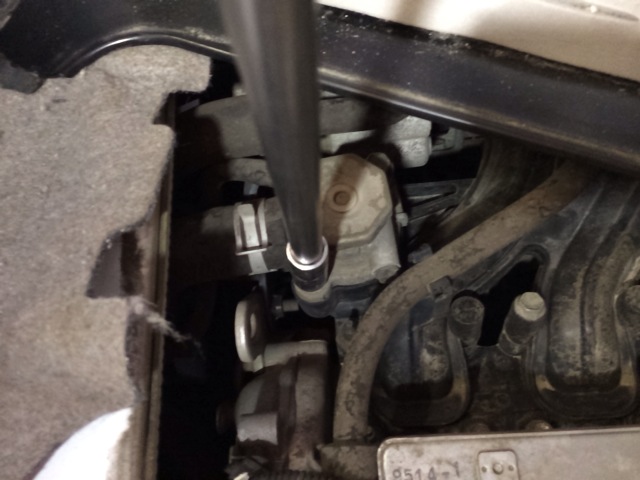

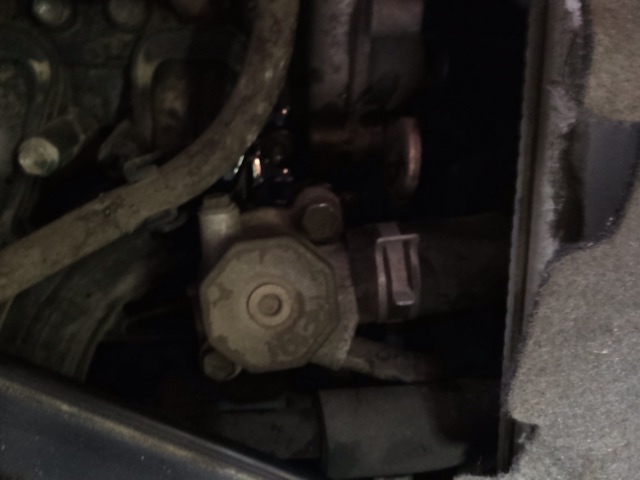

するとサーモスタットのハウジングがあるので12mmのボルトを2本で外します。

every-da64v-wp5



クーラントが出てくるので注意

every-da64v-wp6

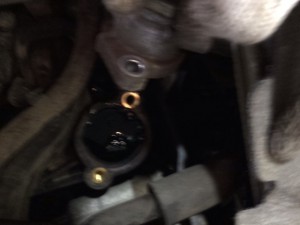

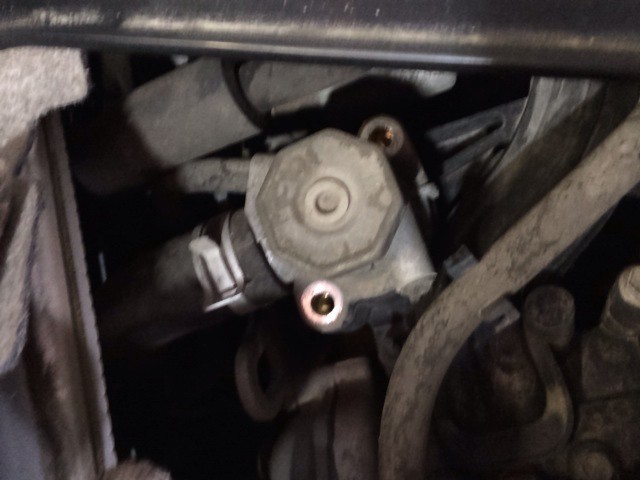

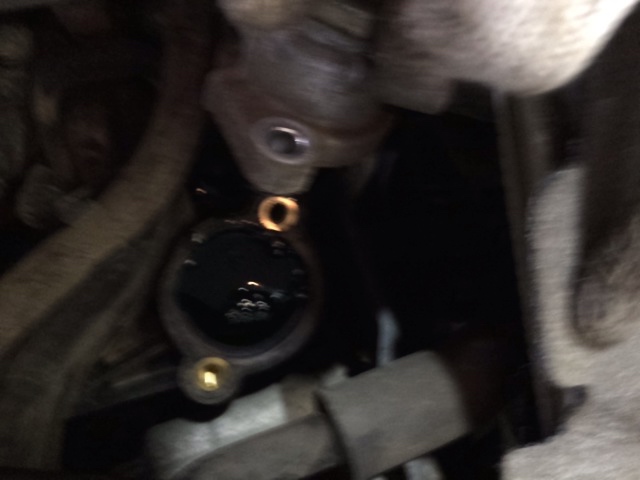

ネジを外したらちょっとこじってやる。

するとハウジングが外れます。

every-da64v-wp7

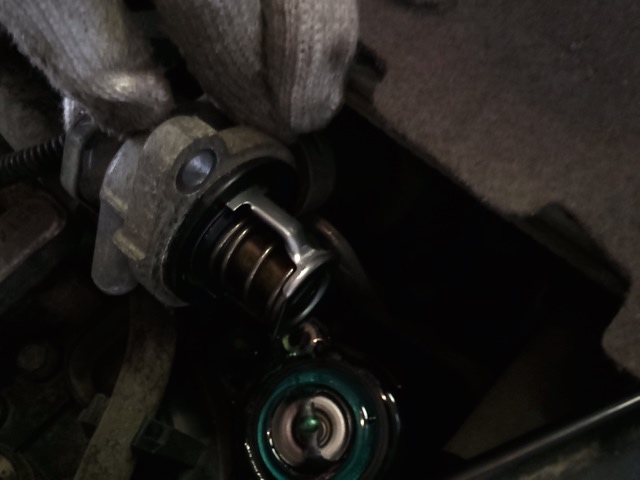

ハウジング側にサーモスタットがくっついてきてしまった

every-da64v-wp8

パッキンはゴムなので交換は簡単

every-da64v-wp9

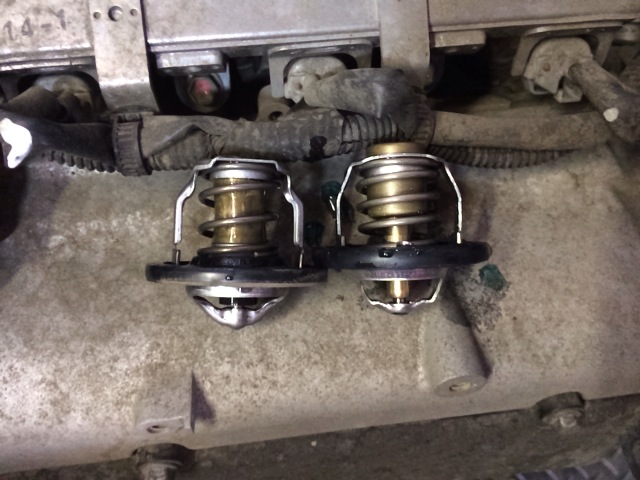

明らかに新品とじゃ開きが違う。

every-da64v-wp10

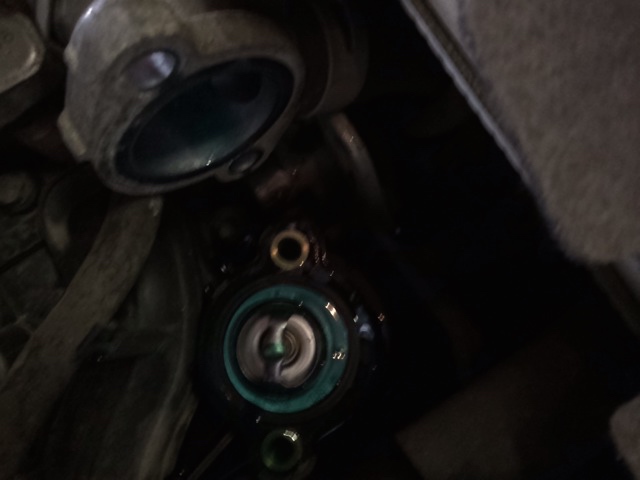

水が溢れてくるので新品をすかさず装着。

every-da64v-wp11

エア抜きはウォーターポンプと一緒に行うので、サーモスタットはとりあえず完了。

every-da64v-wp12

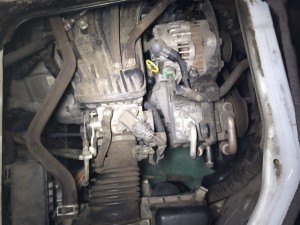

つづいてウォーターポンプですが、先にエアコンのベルトのアジャスターを緩めておく。

走行距離が10万キロを超えているので補機ベルトも交換することにしました。

どうせオルタネーターのベルトを外しますからね。

every-da64v-wp13

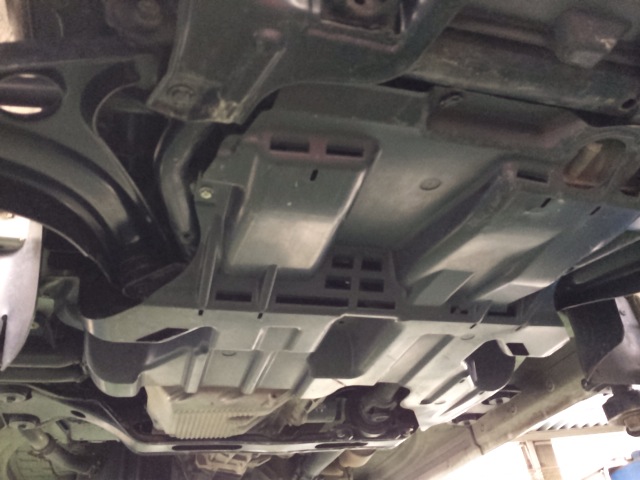

下にもぐってアンダーカバーを外します。

every-da64v-wp14

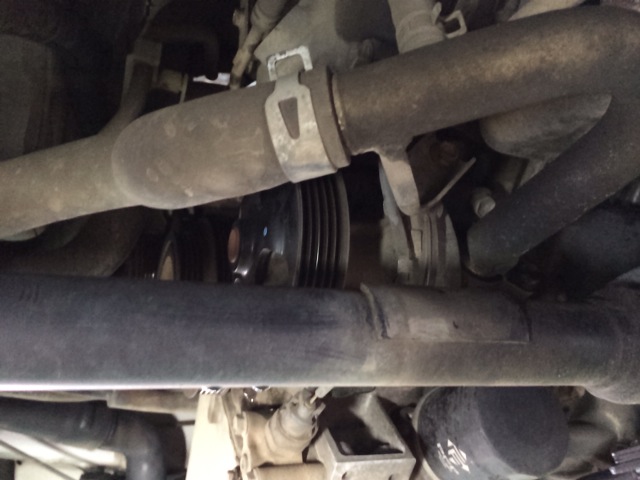

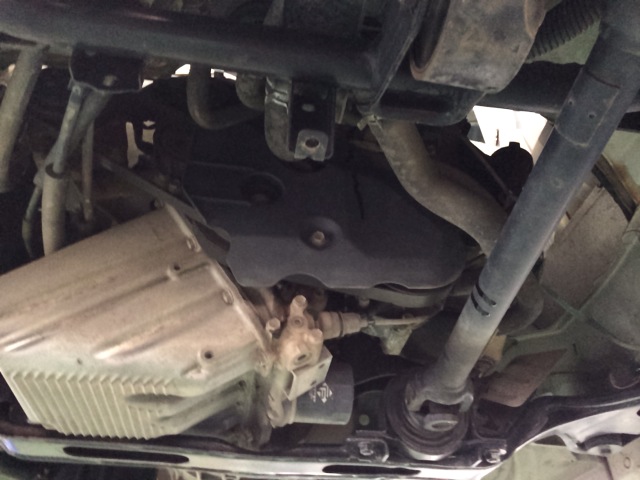

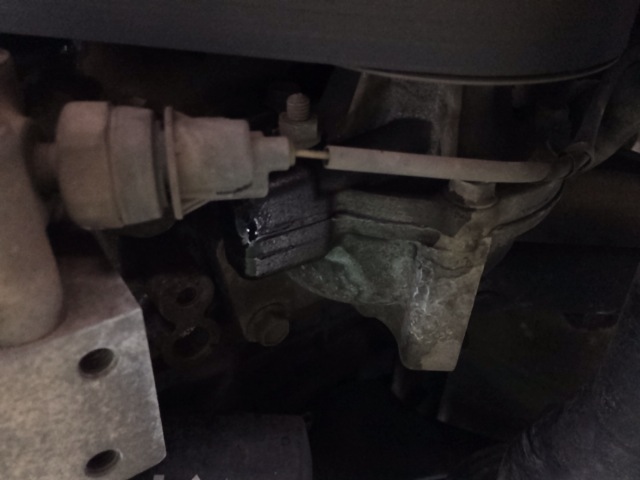

ちょっと暗くて見えにくいですが、ウォーターポンプが漏れているのがわかります。

every-da64v-wp15

エクランクプーリーの部分に変なカバーが付いているので外す

every-da64v-wp16

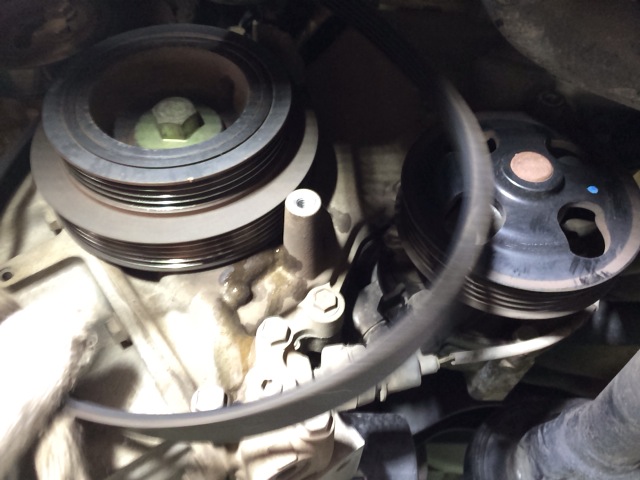

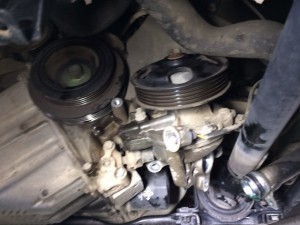

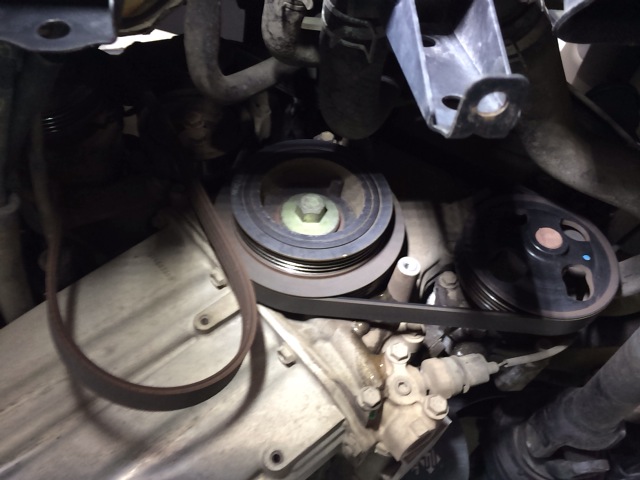

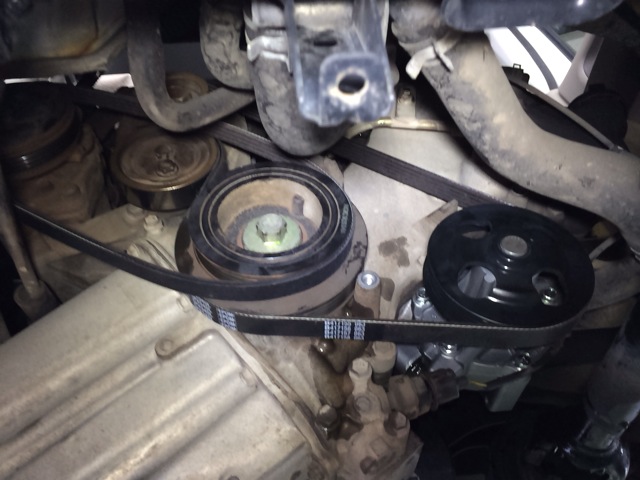

ベルトを外しにかかります。

every-da64v-wp17

オルタネーターベルトも外す。

every-da64v-wp18

続いて横からウォーターポンプにつながるパイプを外す。10mm2本です。

every-da64v-wp19

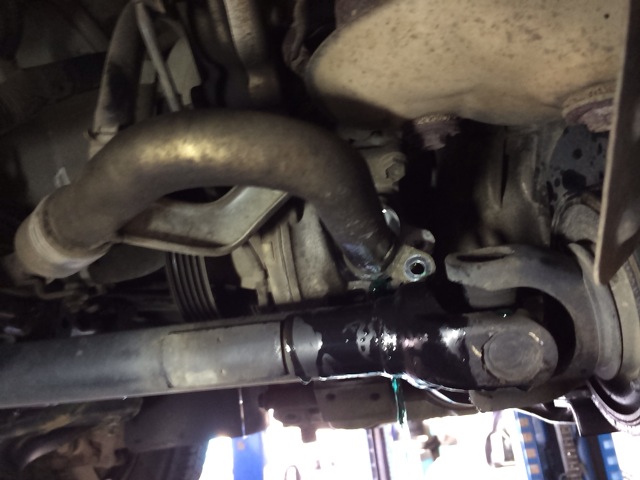

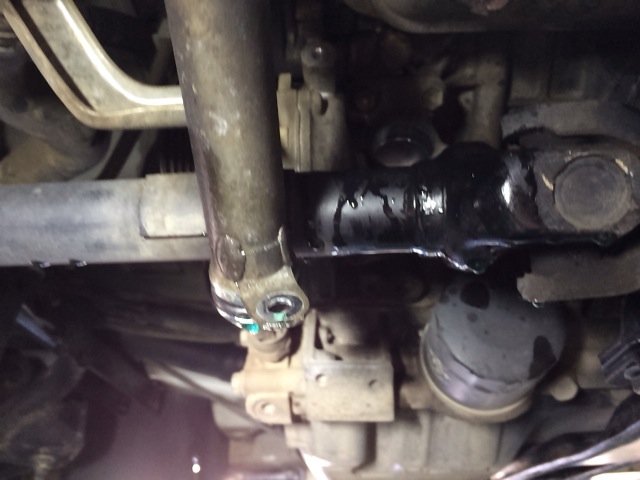

パイプを抜くとクーラントが勢いよく漏れてくるので注意してください。

every-da64v-wp20

クーラントはスーパークーラントを使っている

every-da64v-wp21

ウォーターポンプはアッセンブリーで交換するので、横から12mm4本で止まっています。

every-da64v-wp22

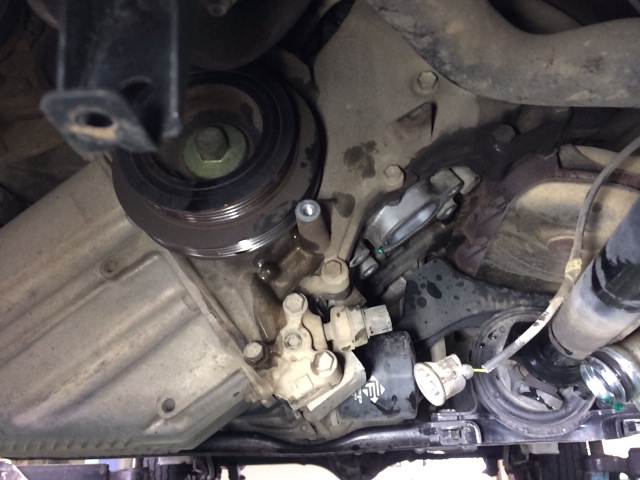

クランク角センサーの配線が邪魔なので外して、ポンプを取り出す

every-da64v-wp23

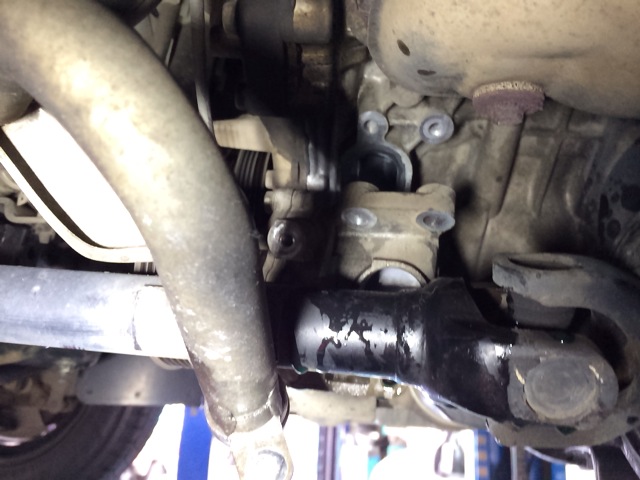

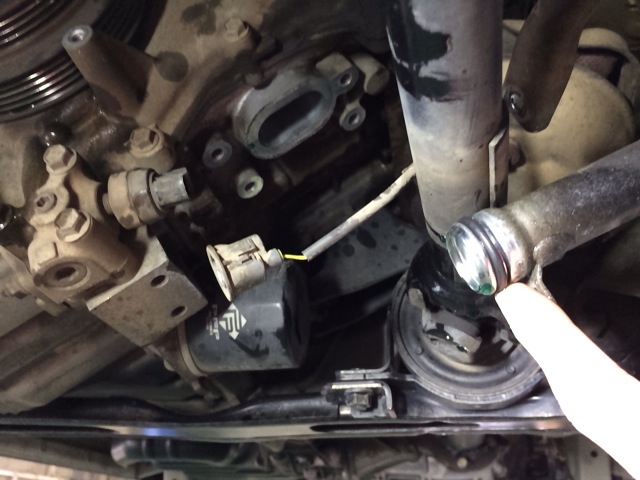

ウォーターポンプが外れた図です。

every-da64v-wp24

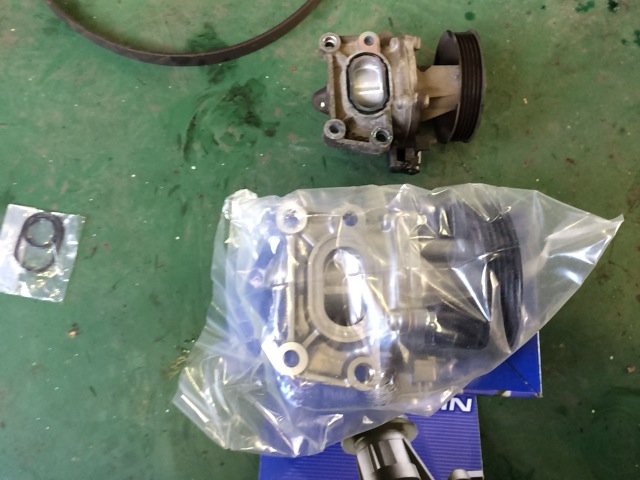

新品のウォーターポンプに交換します。

今回使用したアイシン製です。

every-da64v-wp25

ウォーターポンプに付属するパイプのOリングを交換。

every-da64v-wp26

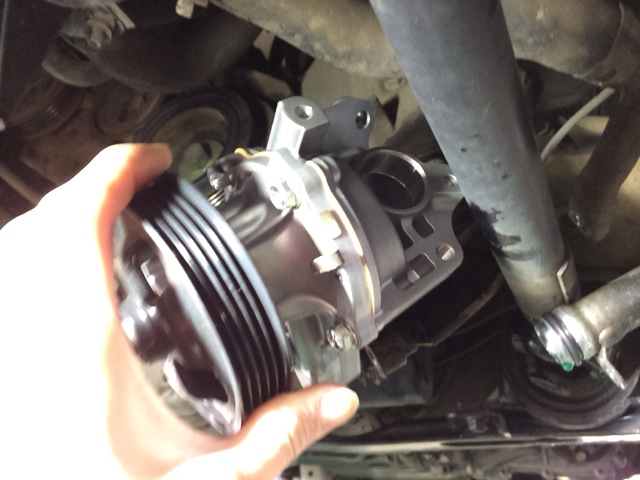

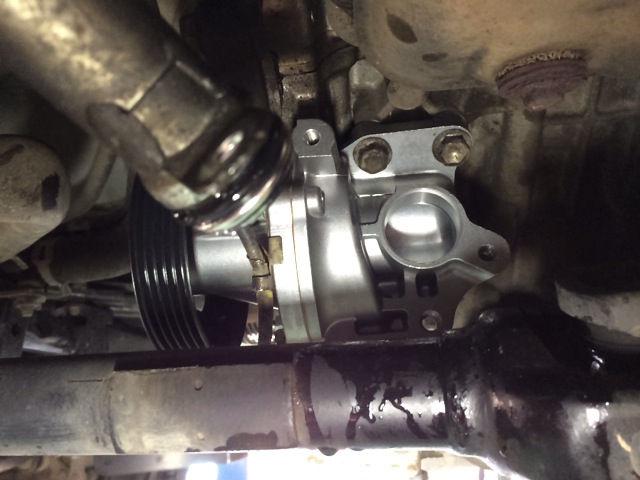

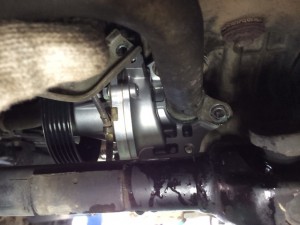

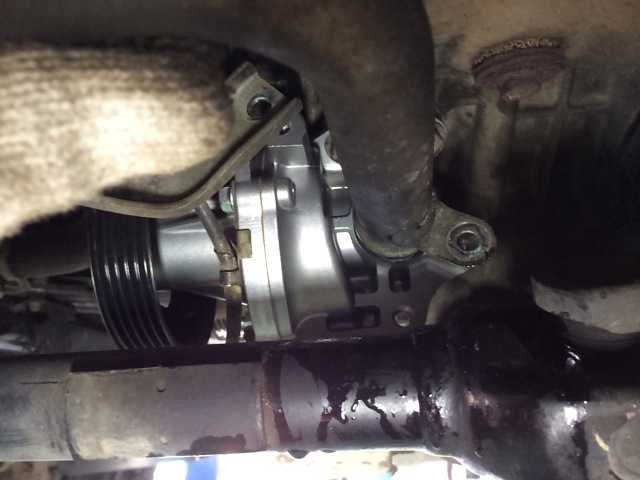

新しいウォーターポンプを取り付けます。

every-da64v-wp27

ポンプを固定したらパイプをつなぐ。

every-da64v-wp28

パイプのOリングをかじらせないように。ちょっと油を塗っておくとスムーズにはまる。

every-da64v-wp29

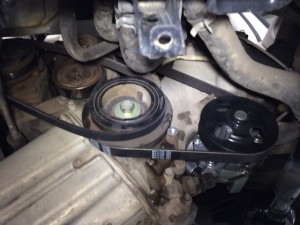

あとは元に戻していく。

2リットル入りのスーパークーラントを2本半くらいあればOK

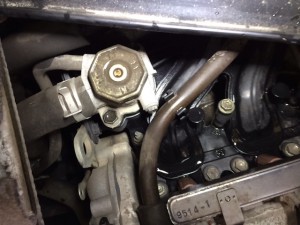

エア抜きはボンネットに記載されています。ラジエターのところのエア抜きホースを抜いてサーモスタットの部分の8mmのブリーダーからエアが出なくなるまでクーラントを入れて、暖機といった手順です。

この型式のエブリィはサーモスタットがよく壊れます。注意しましょう。
