エブリィ リヤハブベアリング交換

time 2016/08/24

エブリィ リヤハブベアリング交換

スズキのエブリィのバンです。
走行中異音がするということで診断。
R左のハブベアリングからの異音だった。

ということでエブリィのRハブベアリング交換

c-log1098-01
エブリィ

ちょっと古い。

c-log1098-02

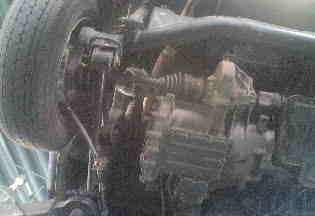

このエブリィはエンジンがミッドに積んである。なので、リヤはリジッドサスなんだけど、
ドライブシャフトを使っている。なんだか交換が面倒くさそうだぞ

c-log1098-03
とりあえずタイヤとドラムを外す。するとラッキーなことにドラムの中にハブがあった。
ということはドライブシャフトを抜くまでもないということだ!ラッキー。

c-log1098-04
ハブのロックナットを外す。

ロックナットを外したら、ハブをスライディングハンマーで外す

c-log1098-05
アウターベアリングものこってきた。どうやらこのハブはベアリングを2つ使っているタイプらしい

c-log1098-06
それでこんな状態。続いてハブのベアリングのケース部分を押さえている14mmのボルトを4本外す

c-log1098-07
理屈ではこれでハブのベアリングケースも抜けて来るんだけど、さすがに年式と距離で固着。
ちょっと叩いたりしないと外れないようだ。

しょうがないのでブレーキシューを外す

c-log1098-08
この状態で、ハブのケースを外す。バックプレートに傷をつけないように

c-log1098-09
外れた

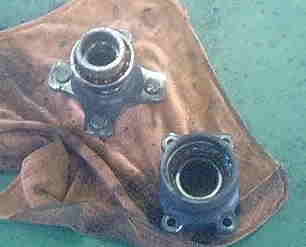

c-log1098-10
これでベアリングを交換する

c-log1098-11
オイルシールを外す

c-log1098-12
古いベアリングをケースから叩いて外す

c-log1098-13
新品。インナーベアリング・アウターベアリング・オイルシール・スペーサー。

c-log1098-14

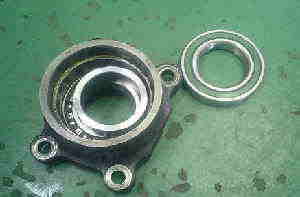

続いて新しいベアリングを圧入する。古いベアリングを当て物にすると丁度いい。

インナーとアウターでは種類が違うから注意

c-log1098-15
インナーベアリングを入れたら、スペーサーを中に入れておく。
そしてアウターベアリングを続いて圧入

c-log1098-16
アウターベアリング

c-log1098-17

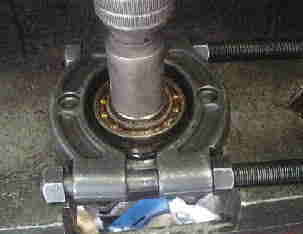

ケースにベアリングを入れたら、今度はハブに残ったベアリングを取り外す

もう少し

c-log1098-18
そしたらハブを圧入。インナーベアリングを後ろから抑えておかないと
すぐに痛んでしまうから注意

c-log1098-19
インナーのオイルシールをはめる

c-log1098-20
出来上がったハブASSYを取り付ける

c-log1098-21
ブレーキシューを組む

c-log1098-22

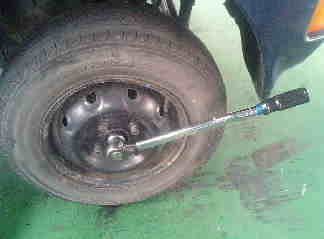

ドラムとタイヤをつけて、ハブのロックナットを規定トルクで締める

c-log1098-23
最後にロックナットをマイナスドライバーでたたいて、廻り止め処置を施して終わり

エブリィのリヤハブベアリング交換でした。
