フォレスター Frドライブシャフトインナーブーツ交換

time 2016/10/10

フォレスター Frドライブシャフトインナーブーツ交換

フォレスターです。
右側のインナーのドライブシャフトブーツが破けたということで交換しましたので
レポートします

c-log1146-01
フォレスター

まずはタイヤを外しましょう

c-log1146-02

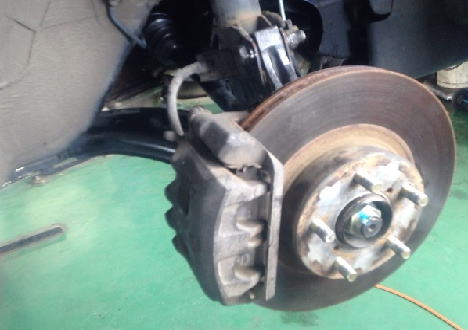

続いてロアアームのボールジョイント
ブレーキキャリパー
ブレーキローター
ABSのセンサー
などを外す

c-log1146-03

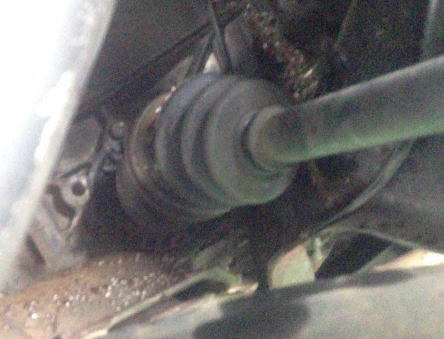

見事にぶっちぎれ。

ドライブシャフトのジョイントはミッションに残したまま、中身から外して来る作戦です

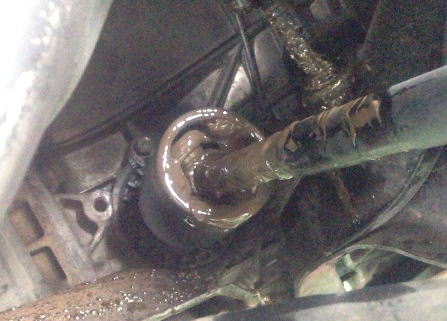

切れたブーツを除去します

c-log1146-04
続いて抜け防止のピンを外す

c-log1146-05

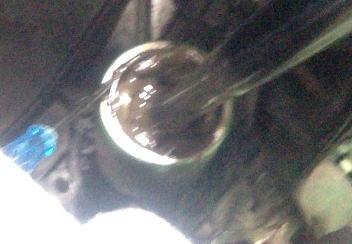

マイナスでちょっとこじると外れます

これでドライブシャフトの外側部分をミッションに残した状態でシャフトを抜ける

続いてストラットとナックルを外す

c-log1146-06

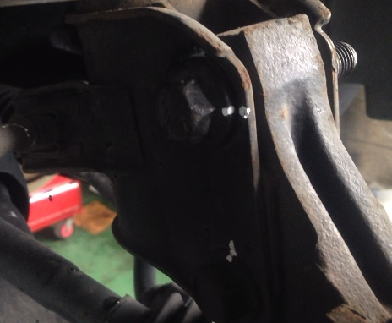

アライメントの狂いを押さえるめにマーキングして外す。
多分ネジが楕円の特殊なものなんだと予想

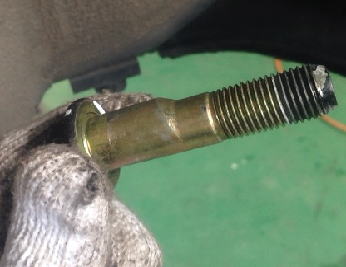

c-log1146-07
ある程度キャンバーがいじれるようになっているみたいですな

c-log1146-08

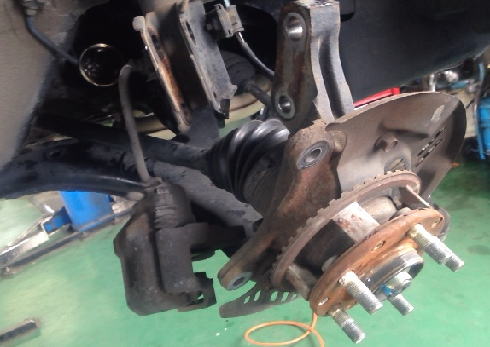

ナックルごと引っこ抜く

c-log1146-09

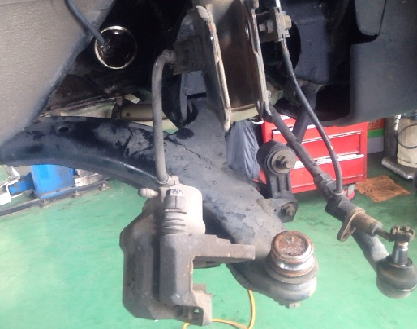

ガランドぅ

もう少し

c-log1146-10

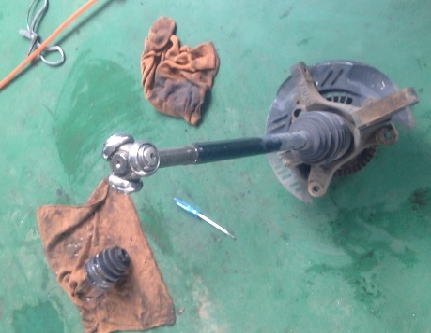

さらにシャフトのジョイントを外す

c-log1146-11
スナップリングを外す

c-log1146-12

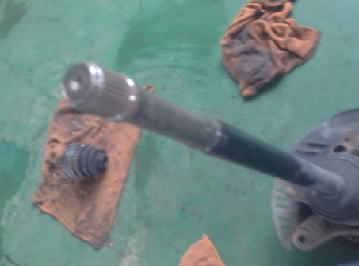

これで、ブーツをつける

c-log1146-13

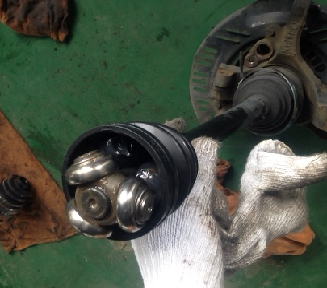

ブーツをつけたらジョイントをつける

あとは元に戻すだけ

c-log1146-14

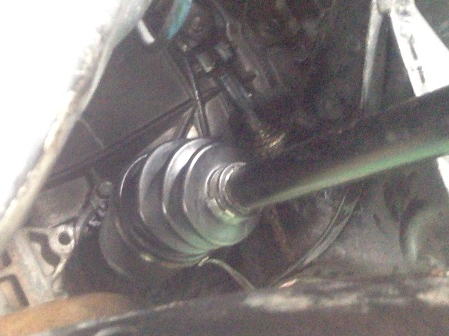

合体。完成

フォレスターのドライブシャフトインナーブーツの交換でした。左側はもっと簡単だと思うよ。


車上で出来ると思う
