EKワゴン H81W ラジオアンテナ交換

time 2016/04/03

EKワゴン H81W ラジオアンテナ交換

三菱のEKワゴンです。
H81W

アンテナが折れちゃったので交換しました

c-log975-01
EKワゴン H81W

これはうちの会社の代車です。お客さんが家の車庫に入れるときにアンテナを伸ばしっぱなしで入れてしまい
折れちゃったという

c-log975-02
折れてしまったアンテナ

c-log975-03
まずは足元のパネルを外します。ネジは2本

c-log975-04
続いてAピラーを外してスピーカーのカバーを外します。
さらにスピーカーもはずします

c-log975-05
ここからアンテナの線が出てきます

EKワゴンのアンテナはラジオまでダイレクトにつながっているタイプです。
取り回しが結構長い

c-log975-06
足元からアンテナをオーディオから抜きます。

ここにある程度長い紐を結び付けます

そしてアンテナを屋根から抜いていく

c-log975-07

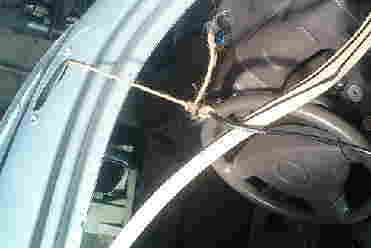

するすると

c-log975-08
こんな感じです。そうすると、アンテナが通る道に紐が通ったことになります

この紐に今度は新しいアンテナを結び付けて、紐のほうから今度は引っ張っていく

c-log975-09
ちなみにアンテナは3250円

c-log975-10

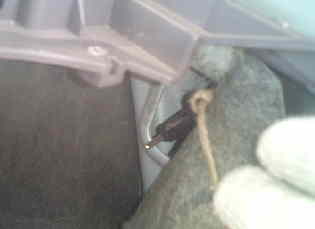

今度は新しいアンテナに紐を縛り付けて、紐を引っ張っていくとオーディオのところまで引っ張り出せます。



ひょっこり

c-log975-11

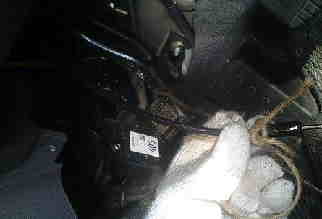

出てきたアンテナの先っぽ

c-log975-12
これを今度はラジオにつなげます

c-log975-13
あとはアンテナの線をきちっとはめるところに固定していくだけ

c-log975-14
屋根のネジを固定すれば完成

c-log975-15
EKワゴンのアンテナ交換でした



新品をお勧めします(笑)
