ハイゼットカーゴ S330V タイミングベルト・ウォーターポンプ交換

time 2016/08/15

ハイゼットカーゴ S330V タイミングベルト・ウォーターポンプ交換

ハイゼット S330V
ウォーターポンプから水が漏れていたので修理することに。

c-log1091-01

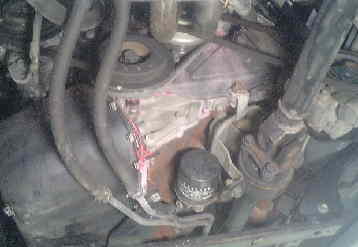

ウォーターポンプの水漏れです。

c-log1091-02
まずは補機ベルトを外す

c-log1091-03
どうですかこの冷却水の漏れっぷり。走行5万キロで4年落ち

c-log1091-04

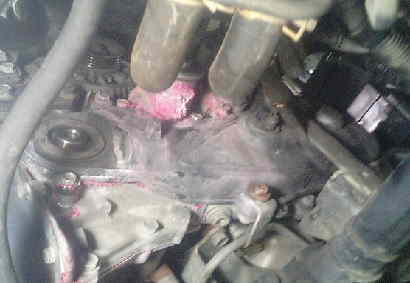

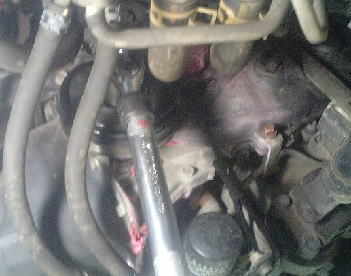

クランクプーリーを外す

c-log1091-05

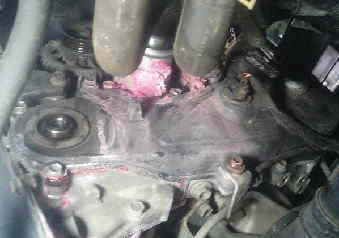

パワステポンプのステーを外さないと、タイミングベルトカバーが外れない

c-log1091-06

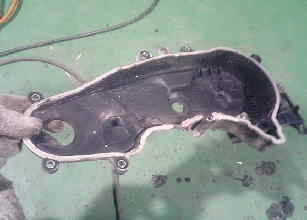

タイミングベルトカバーを外しにかかる

c-log1091-07
タイミングベルトカバー

c-log1091-08

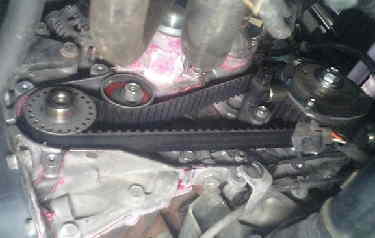

1番圧縮上死点にしてタイミングベルトを外します。今回はベルトも交換します
タイミングベルトがどのくらいの強さで張られているかを確認しておきましょう

もう少し

c-log1091-09

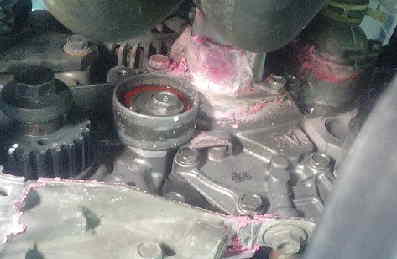

続いてウォーターポンプを外します。ASSYで交換するのがベスト

c-log1091-10

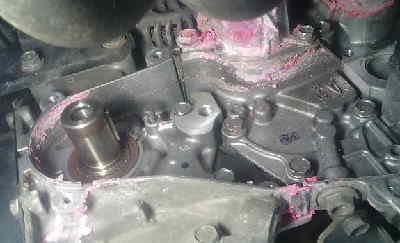

もれもれ

c-log1091-11

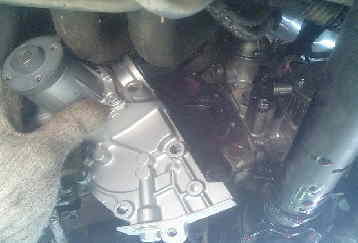

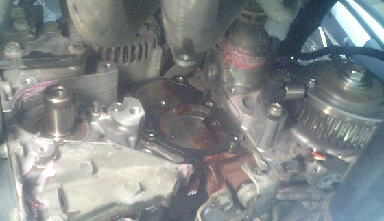

ウォーターポンプを外した図

c-log1091-12

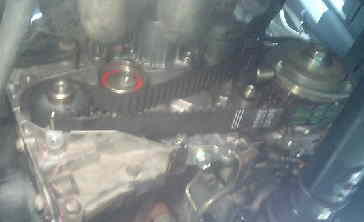

新しいポンプをつける

c-log1091-13
新しいタイミングベルトにはアイマークが書いてあるのでスプロケットにあわせる

c-log1091-14
クランクのマーク

c-log1091-15

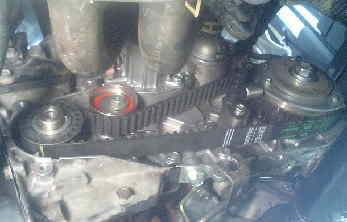

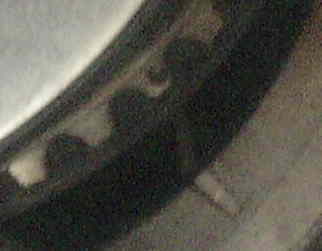

カムのアイマーク

c-log1091-16

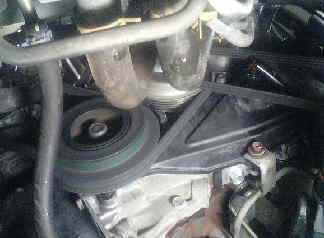

あとは元に戻していく

c-log1091-17
組み上げたらクーラントを入れてエア抜きをする。
エア抜きの方法はボンネットに書いてあります

S330Vのハイゼットカーゴ タイミングベルト・ウォーターポンプ交換でした。





ウォーターポンプが最近よく漏れる
