イスト NCP65 ウォーターポンプ交換

time 2016/11/09

イスト NCP65 ウォーターポンプ交換

トヨタ イストです。
NCP65

ウォーターポンプから水漏れが発覚したので交換することに

c-log1168-01
イスト NCP65 ウォーターポンプ交換

この記事を書いている現在、ポンプは8200円。
工賃は1,7時間。おそらく1万5千円まではかからない。合計で2万3,4千円くらいの仕事になります

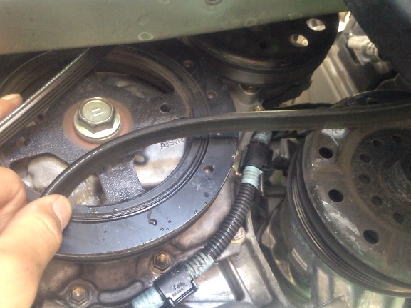

まずはフロントの右タイヤを外してインナーライナーを外します

c-log1168-03

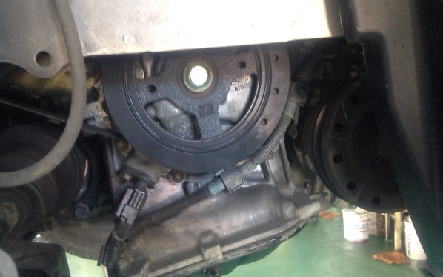

続いてオルタネーターベルトを外す

c-log1168-02
次にウォーターポンププーリーを外します

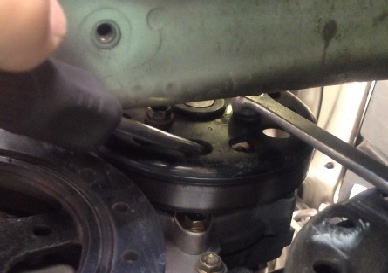

c-log1168-04
ウォーターポンプのプーリーは10mmのネジが3本。

マイナスなどで廻り止めしながら外す

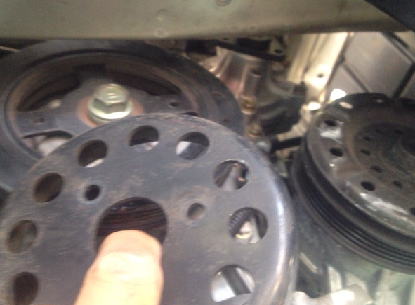

c-log1168-05
これでウォーターポンプはむき出し状態に

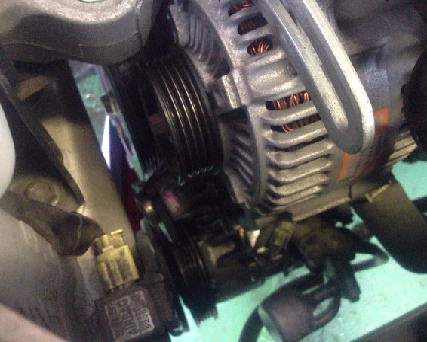

c-log1168-06

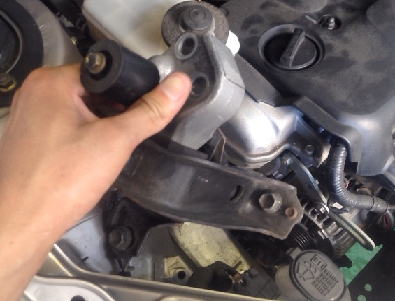

上から見た図。オルタネーターの下にポンプがあります。いろいろ試しましたが、
エンジンマウントを外さないことにはウォーターポンプを引っ張り出すクリアランスが確保できなかった。

c-log1168-07
エンジンマウントを外す

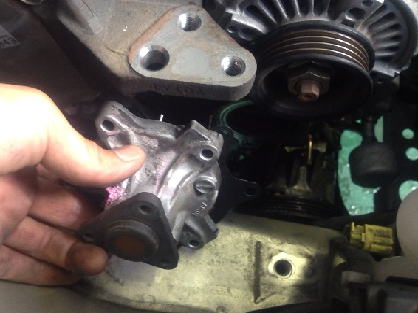

ウォーターポンプの取り付けは5本。ボルト3本ナット2つ。

ポンプのネジをはずすとクーラントがもれてくるので下で容器で受けてください。

c-log1168-08
エンジンマウントを外した状態で、下からエンジンを持ち上げてくるとウォーターポンプが抜くだけのクリアランスが産まれます。

ポンプを交換するなら一緒にベルトも交換したほうがいいかも。

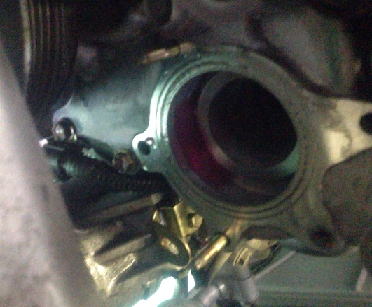

c-log1168-09

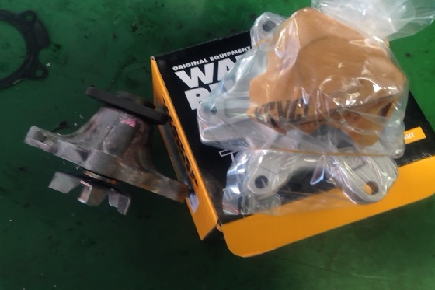

取り付け面を綺麗に掃除する

c-log1168-10

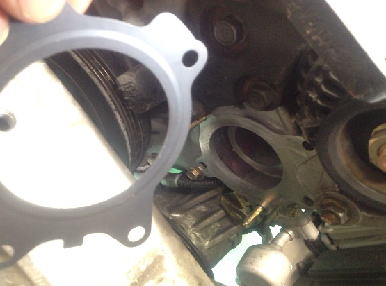

新品のポンプへ

c-log1168-11

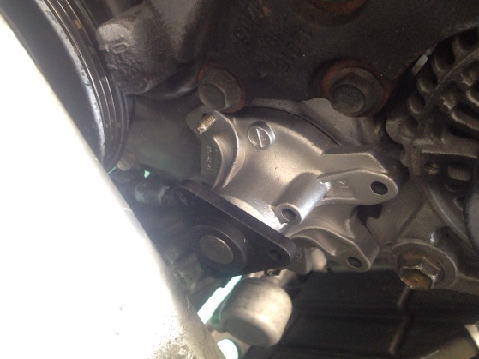

ガスケットはメタル系

c-log1168-12

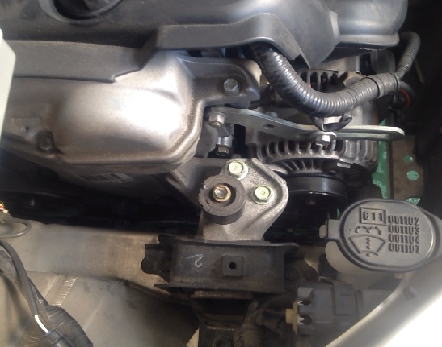

ポンプをつける

c-log1168-13
あとは逆の順序で元に戻す。

最後にクーラントを入れてエア抜きをして終わり

クーラントチャージャーを使えばクーラントのエア抜きは間違いありません。

イストのウォーターポンプ交換でした。
