ブルーバードシルフィ KG11 プラグ交換にはインマニ脱着が必要

time 2016/08/06

ブルーバードシルフィ KG11 プラグ交換にはインマニ脱着が必要

ブルーバードシルフィです。
2回目の車検で16万キロを超えたということで、
プラグを交換することになりました

c-log1082-01
ブルーバードシルフィ
KG11
エンジンMR20

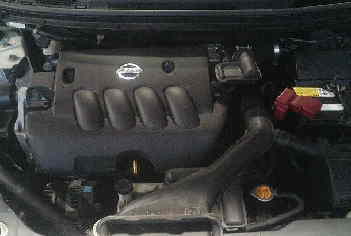

このシルフィに搭載されているMR20というエンジンは、プラグを交換するにはインテークマニホールドを取り外さないといけません。
10万キロ無交換でOKの白金タイプを使っているけれど、10万キロを超えたら交換。

c-log1082-02
まずはエンジンカバーやエアダクトを取り外していきます

c-log1082-03

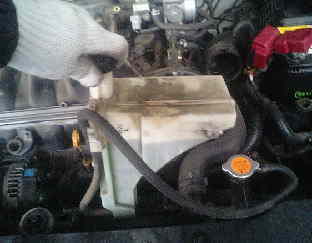

クーラントのサブタンクも邪魔なので外します。

c-log1082-04

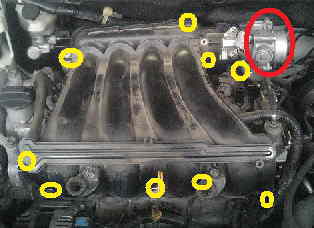

大雑把に書くとこんな感じでインマニが取り付いています。
赤い丸の電子スロットルを取り外さないと、奥にある10mmの取り付けボルトが外せません。
なので電子スロットルのガスケットも必要になる。

それとバルクヘッド側のEGRの取り付けも外すので、そのガスケットも必要

あとはインマニとヘッドのガスケット。この3つが必要になります

それとホースとカプラー類。

c-log1082-05
電子スロットルはデリケートなので、カプラーも抜かないほうがいいかもしれない。
下手したらTAS学習をしないといけなくなる。

c-log1082-06

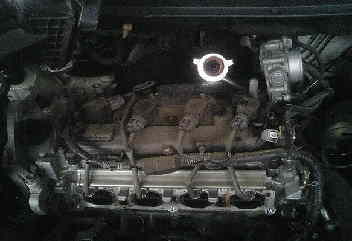

インマニを取り外すとこんな感じになります。

c-log1082-07

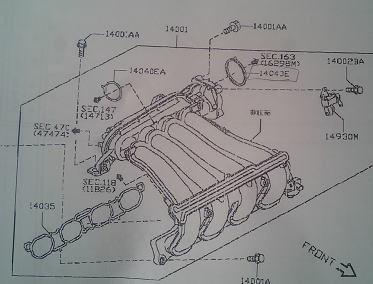

マニホールドの展開図

c-log1082-08

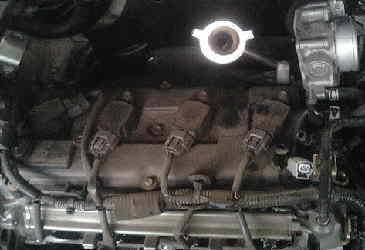

あとは通常のプラグ交換と同じ。ダイレクトイグニッションを外してプラグを外す

c-log1082-09

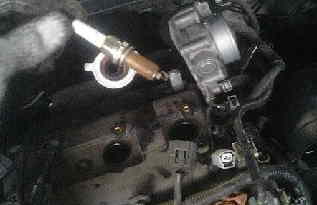

が、しかし変わっているのはプラグのネジ。通常のプラグレンチではなくて、
14mmのディープソケットを使って取り外します

これで折り返し

c-log1082-10
16万キロお疲れ様

c-log1082-11
新品です。中身はDENSO製

c-log1082-12
ロングリーチタイプ

c-log1082-13

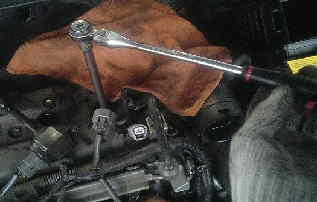

あとは一本ずつ取り付け

c-log1082-14
ガスケットはこの3つが必要です

c-log1082-15
EGRの部分

c-log1082-16
電子スロットルの部分

c-log1082-17

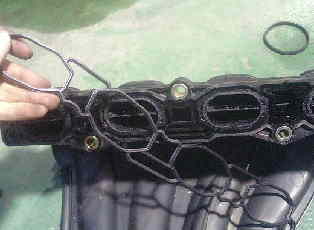

ヘッドとの接合面

c-log1082-18

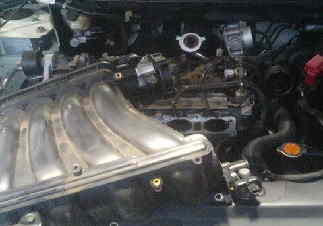

あとはマニホールドを取り付けて終わり

ブルーバードシルフィのKG11のプラグ交換でした。
電子スロットルを外している最中は電源を入れないこと。できれば電子スロットルのカプラーは抜かない。
バッテリーのマイナスも外さない。



吸入空気量の学習設定が必要になります。
これがけっこう面倒くさいのです。
