ランドクルーザー HZJ70 スタビライザーリンクロッド交換

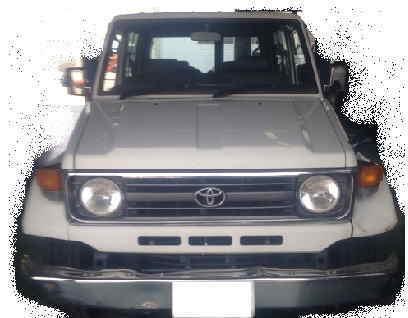

トヨタ ランドクルーザー
型式 HZJ70
スタビライザーのリンクロッドが折れてしまったので交換することになりました


ランドクルーザー フロントスタビライザーリンクロッド交換

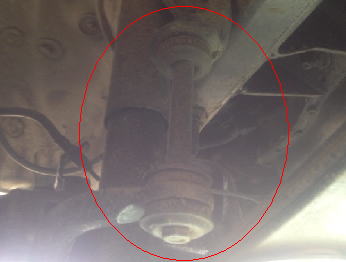

スタビライザーのリンクロッドとは、スタビライザーとボディをつなぐロッドのことです。
これがよく壊れます。このランクルも運転席側はロッドが折れていました

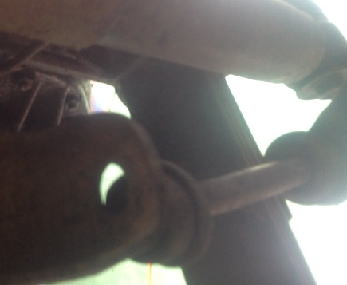

運転席側の上から見た図。折れてしまっています。

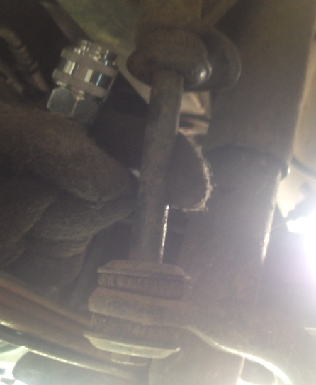

ブッシュやワッシャー、カラーなどで構成されていますが、
大体全てが固着してしまっています。インパクトレンチでネジを折ってしまったほうがラクチンです。

折れなかったり、外れなかったら最悪溶断するか、グラインダーで削るしかなくなります。

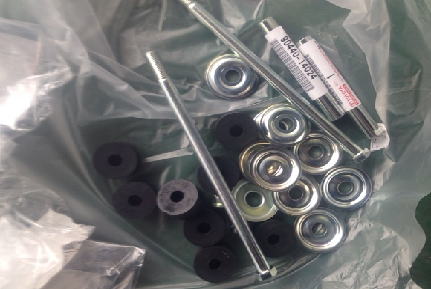

左右分の構成部品

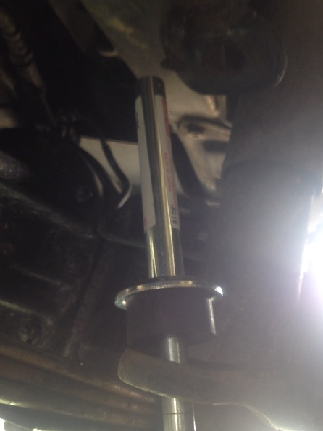

順番に重ねていきます

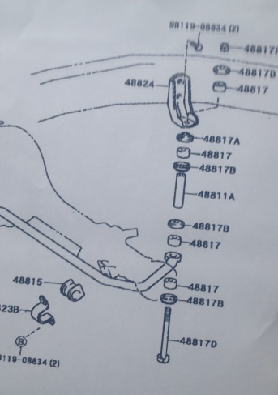

このような順番で組み立てる。ワッシャーは2種類ありますので注意

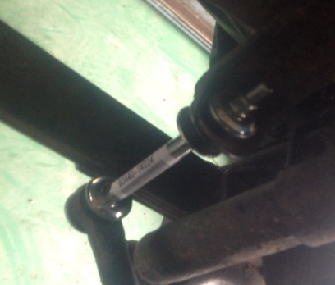

上のナットはロックナットになっています

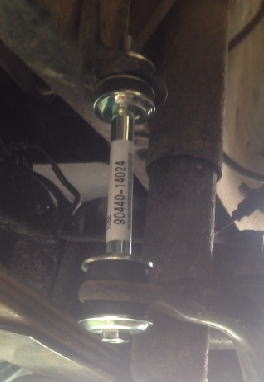

完成

ランドクルーザーのスタビライザーリンクロッド交換でした。ネジは14mmのサイズです。
