ライトエース KM80 ウォーターポンプ交換

time 2016/01/24

ライトエース KM80 ウォーターポンプ交換

トヨタ ライトエース
型式 GC-KM80
エンジン 7K
13年式

車検時にラジエターホースとウォーターポンプの取り付け部分に水漏れが発覚したので
走行距離が9万キロということもありウォーターポンプとラジエターホースを交換することに。

c-log914-01
ライトエース

c-log914-02
ウォーターポンプを交換するためには作業効率をあげるために、

運転席とセンターコンソールを外します。

運転席は14mmのナット3本で運転席の止めてあります。

c-log914-03
運転席をはがした状態。

続いてセンターコンソールをはずします。対象車両はマニュアルです。
サイドブレーキワイヤーとフェールリッドのワイヤーを外さないと、センターコンソールが外せません。

c-log914-04
マットをめくると12mmのネジが10本程度で固定されています。

c-log914-05
これがセンターコンソールパネルを外した状態。

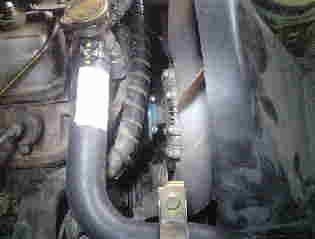

ファンを外すために、ベルトがかかっている状態でファンのネジ10mmを4本緩めておく

c-log914-06
続いてベルトを2本外す。

ベルトを外すのは下からのほうがやりやすい

c-log914-07
エアコンとパワステベルトは共用。14mmがあればはずせます。

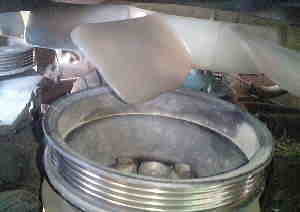

テンショナーはアジャスター付

c-log914-08
外した図

c-log914-09
ファンベルトはオルタネーターを移動させるタイプのもの。ファンベルトを外したら
次はファンを外す。しかしファンはそのままでは抜けてこないので、シュラウドごと一緒に抜いてくる。



シュラウドは10mmのネジ3本で上部で止まってるだけ。
パワステのオイルのタンクが邪魔になるのでで12mmのネジ2本を外して先にフリーにしておくこと。

c-log914-10
外したファンとシュラウド

c-log914-11

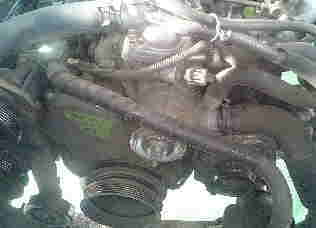

ココまで来てしまえばあとは楽チンだ。

c-log914-12
問題のウォーターポンプ。12mmのネジ3本で止まっているだけ。

c-log914-13
ウォーターポンプにはホースが2本つながっている。

c-log914-14
このホースとの接合面からかなりクーラントがもれていた。

c-log914-15
外したウォーターポンプ。

c-log914-16
なんだか面白い形のウォーターポンプ

c-log914-17
新品パーツ
c-log914-18
ウォーターポンプを組み付ける

c-log914-19
ポンプを交換したらラジエターホースも付け替える。

c-log914-20
これでウォーターポンプをラジエターホースの交換は終わり。

c-log914-21
新しいベルトをかけてファンとシュラウドをはめたらクーラントを入れてエア抜きをする。
ヒーターが効いて水温が安定したらOk。

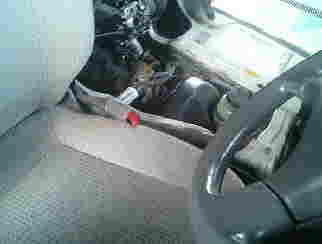

エア抜きが終わったら、センターコンソールカバーと運転席をつけて

ライトエースのウォーターポンプ交換は終了です。

c-log914-22

以上です
