ワゴンR MH21S ロアアーム交換

スズキ ワゴンR
MH21S

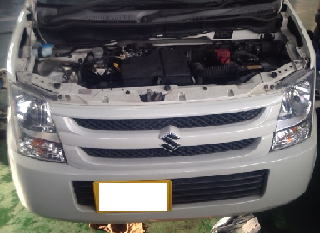

ロアアームを交換したのでレポートします。

c-log1265-01
ボールジョイントにガタが見られたのでロアアーム交換に踏み切りました。

c-log1265-02
助手席側のロアアームです。運転席側は1年前に交換済み

c-log1265-03

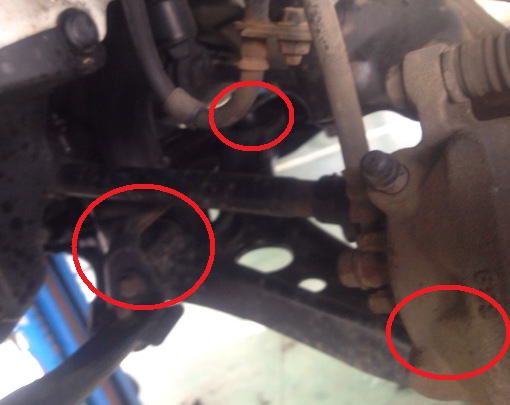

ロアアームは3点で支持されています

c-log1265-04

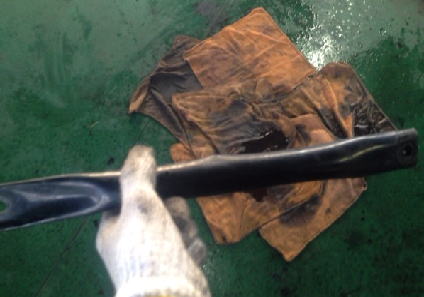

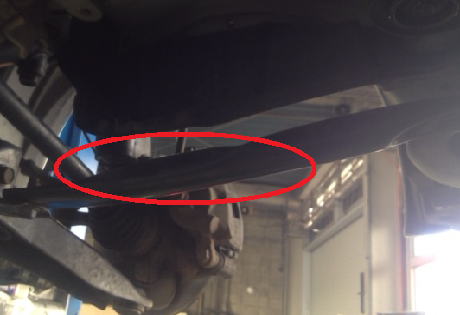

まずはこのバーを外す

c-log1265-05

c-log1265-06
続いてナックル部分との切り離し。

c-log1265-07

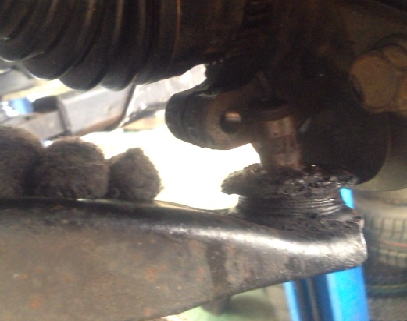

向きが前後してすみません。ボールジョイントをナックルから落とす。タイヤレバーなどでこじって落とします

c-log1265-08

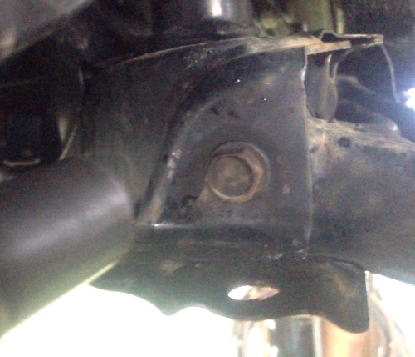

続いて横の通しボルト

c-log1265-09

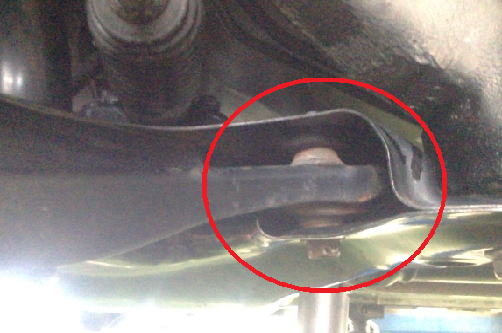

あとは下からメンバーに固定しているボルトを外す

c-log1265-10

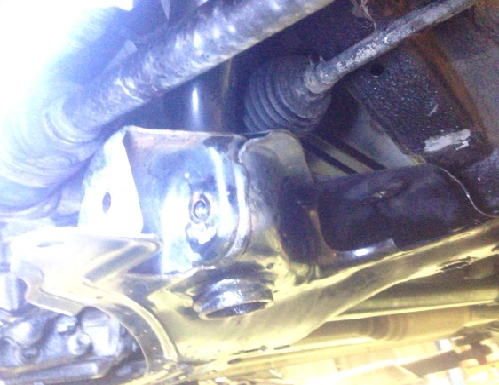

これでロアアームは外れます

折り返し

c-log1265-11

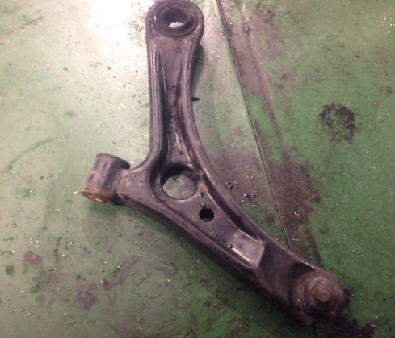

走行10万キロお疲れさま

c-log1265-12

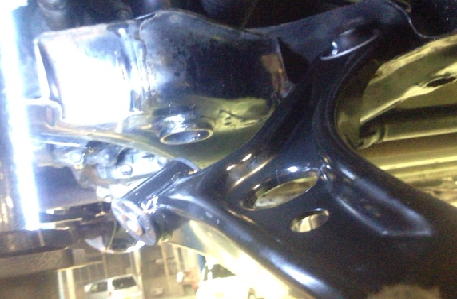

新品を装着

c-log1265-13

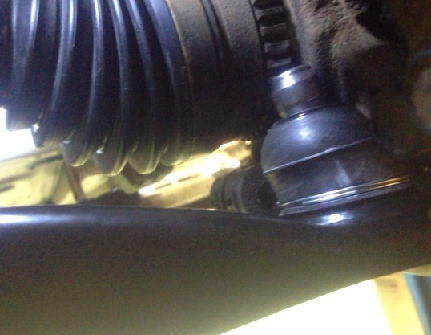

あとは元に戻していく。ボールジョイントはナックルの真下につけて下から軽くハンマーでコツコツとやると
はまります

c-log1265-14

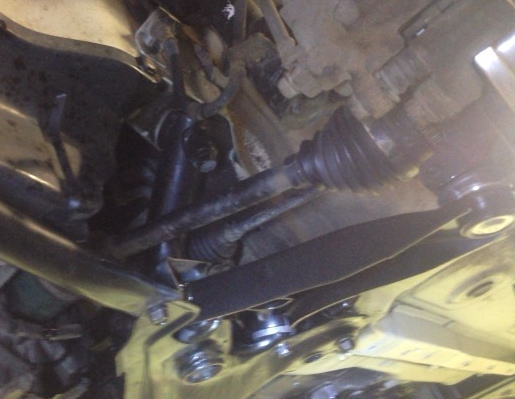

これで完成。最低でもサイドスリップだけは計測しましょう。結構ずれていることがあります

ワゴンR MH21Sのロアアーム交換でした。
