ミラ L260S アクスルシャフトオイルシール交換

time 2016/10/12

ミラ L260S アクスルシャフトオイルシール交換

L260Sのミラです。
ドラムブレーキを開けたら、中がオイルでぐっちょりしていたので、
アクスルシャフトのオイルシールを交換することになりました

c-log1148-01
ミラ L260S リヤ アクスルシャフトオイルシール交換

c-log1148-02

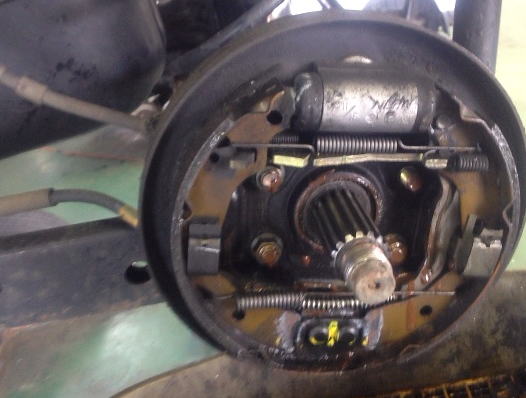

ご覧の通り。ギトギトです。ブレーキシューも交換しないと駄目。とりあえず
ドラムを開けた状態です。

c-log1148-03

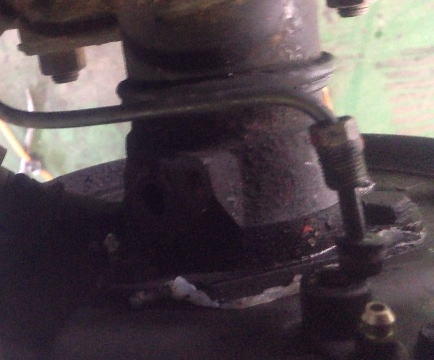

ホイールシリンダーのブレーキパイプロッドケーブルを外す。
パイプロッドケーブルからブレーキオイルが垂れてきますが、ホイールシリンダーのゴムキャップをつければ漏れがあるていど
防げます

c-log1148-04

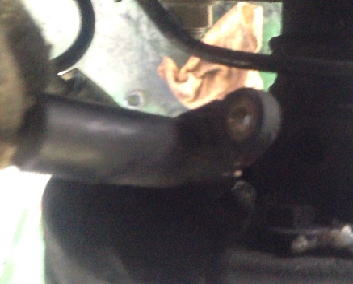

続いてABSの車輪速度センサーを外す。10mm。

サイドブレーキワイヤーをラジアスロッドに止めてある10mmを1本外す。

c-log1148-05

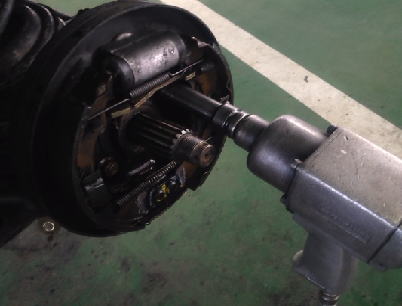

バックプレートを外す。14mm4本です。
理屈上はネジを外せば取れますが、固着しているので、バックプレートを曲げないようにうまくハンマーをつかって
固着を外します

c-log1148-06

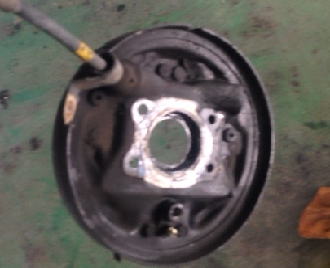

バックプレートはどこかに引っ掛けておきましょう

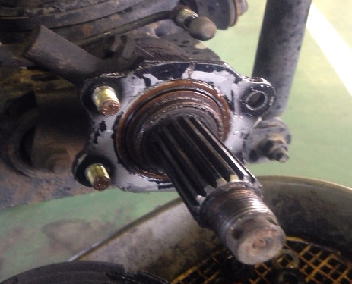

c-log1148-07
これでシャフトを抜きます。スライディングハンマーを取り付けるために、
この状態でブレーキドラムを取り付けます。

c-log1148-08

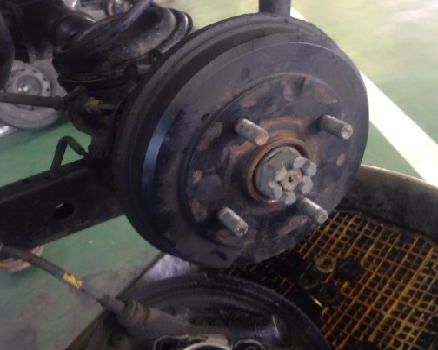

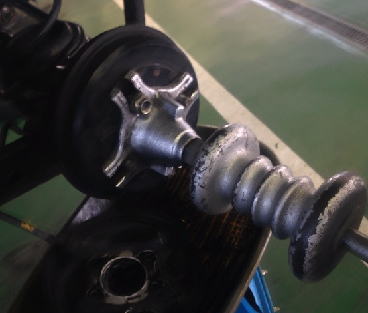

ドラムに今度はスライディングハンマーをセットする

c-log1148-09
ドラムごとシャフトを抜く

c-log1148-10

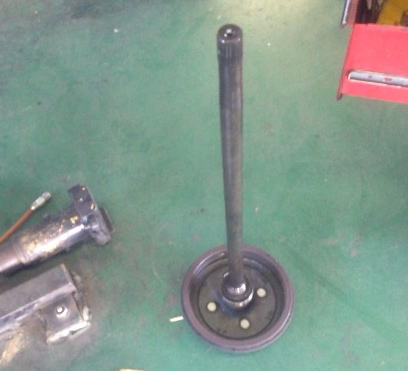

抜けたシャフト

c-log1148-11

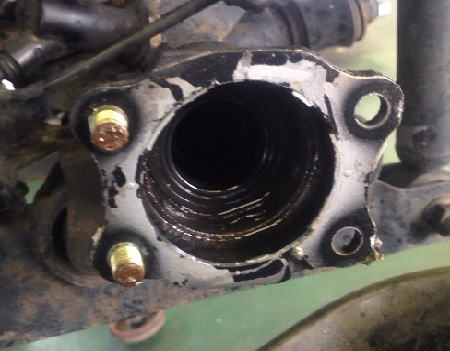

奥にあるのがオイルシール

c-log1148-12

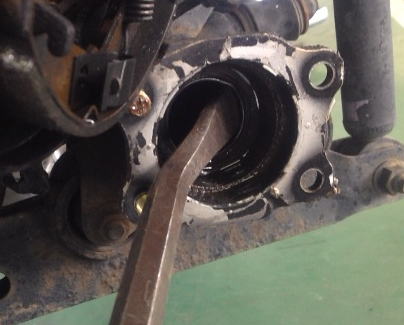

タイヤレバーで上手くはずす

傷をつけないように

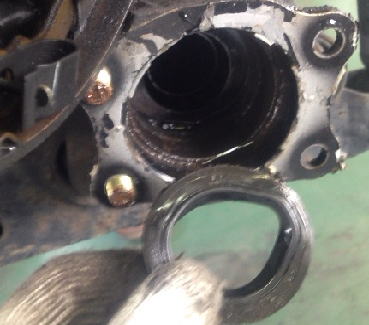

c-log1148-13
外れた

c-log1148-14

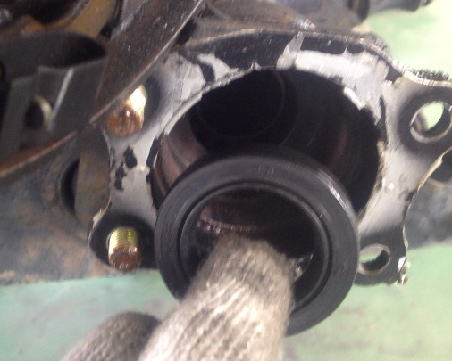

新しいオイルシールを打ち込む

c-log1148-15

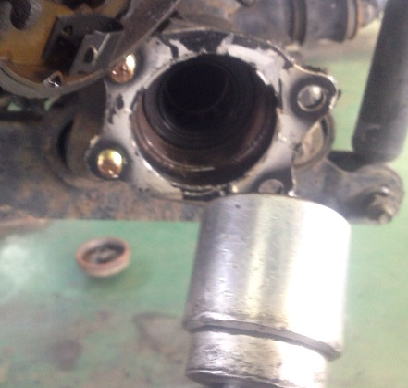

大型用のソケットがちょうどよかった。

オイルシールを打ち込んだらシャフトを打ち込む。

c-log1148-16

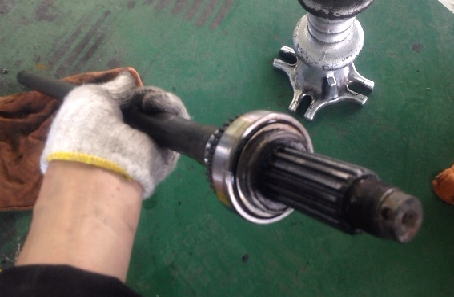

シャフトからドラムを外す

c-log1148-17

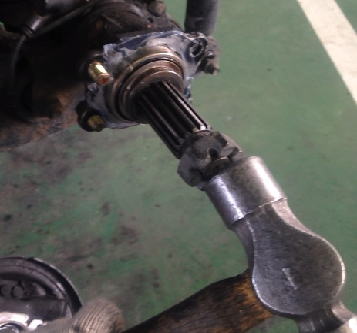

センターナットをシャフトの面まではめておいて、ハンマーでコンコンと軽く叩けば
ベアリングが面まで入ります

c-log1148-18

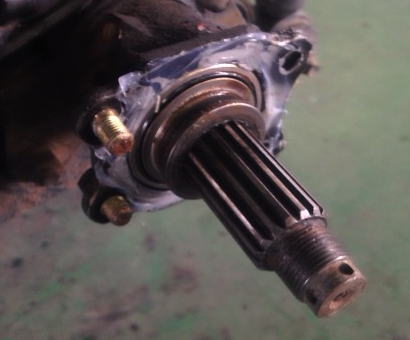

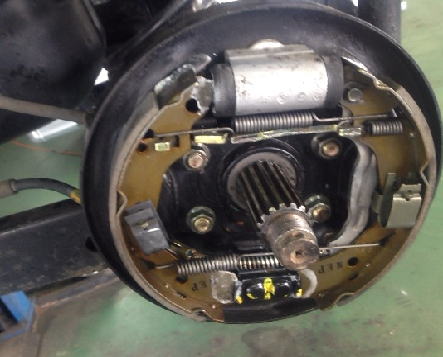

バックプレートの取り付け面に液体ガスケットを塗布。防水。

c-log1148-19
あとは元に戻す。ブレーキシューを新品へ。

ブレーキオイルのエア抜きをやれば終わり。

ミラのアクスルシャフトオイルシール交換でした。

オイルシールは500円くらいですが、作業指数は1,5時間だから
工賃が1万円ちょっとかかる作業になると思います。
