ムーヴ L900 オイルフィルターのブロック付け根からのオイル漏れ修理

time 2016/06/22

ムーヴ L900 オイルフィルターのブロック付け根からのオイル漏れ修理

ムーブL900です。
オイルフィルターの付け根のオイルブロックからオイルが漏れてきたので、修理

c-log1044-01
ムーブL900

c-log1044-02
オイルフィルターが取り付いているオイルブロックからのオイル漏れ。
まずはフロントバンパーを外します

c-log1044-03
続いてオイルフィルターを外します

c-log1044-04

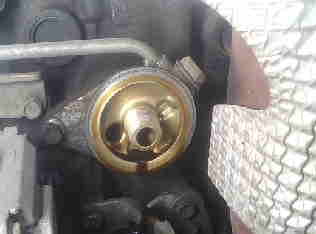

オイルフィルターが取り付いている部分のオイルブロックです。
Oリングが劣化してオイルが漏れてきます

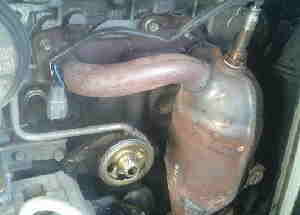

続いてエキゾーストマニホールドの遮熱板を外します

c-log1044-05

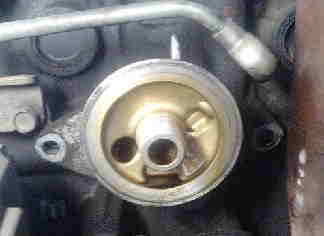

この状態でオイルブロックを外します。
まずはDVVTのソレノイドバルブを動かすためのオイルラインを外す

c-log1044-06
あとはオイルブロックの取り付け12mmを2本外すと外れます。ちなみに奥のネジはかなりクリアランスがないので大変です

つづいて

c-log1044-07
ここにOリングが使われています

c-log1044-08
外したエンジン側

c-log1044-09
Oリングを交換して取り付ければ完成。
DVVTの油圧ラインのパッキンも必要になります

c-log1044-10
あとはオイルフィルターを新しくすればOK

ムーブのオイルブロックからのオイル漏れ修理でした。
