オデッセイ RB2 ファンベルト交換

time 2016/03/21

オデッセイ RB2 ファンベルト交換

ホンダオデッセイです
平成17年式
型式RB2
エンジン K24A

c-log965-01
車検で預かりましたが、ベルトを交換という指示がありましたので
オデッセイの補機ベルトの交換をレポートしたいと思います

オデッセイのファンベルトは、一本で全ての補機類を駆動しているサーペインタイン方式です。
張りはオートテンショナーで調整してします

交換作業自体は単純

c-log965-02
一番上にパワステポンプがついています

c-log965-03

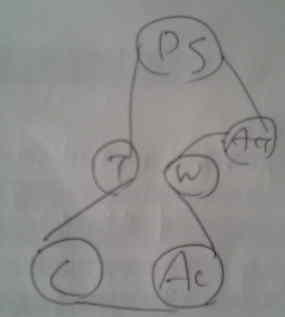

まずはベルトのかかり方をメモ

c-log965-04
パワステポンプの真下に張りを調整しているオートテンショナーがあります。
このテンショナーの14mmのネジをロングストレートのメガネでキャッチ。

c-log965-05
ここの14mmですよ。

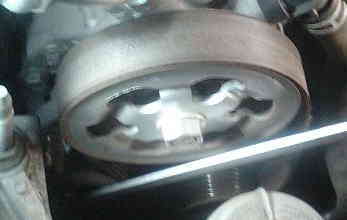

そのままベルトを緩みの状態へテンショナーを動かします

c-log965-06
フロントバンパー側へ動かすという動かし方ですね。そうするとベルトが緩むので、外します

c-log965-07
どこかの補機類を外してしまえば簡単にとれてきます



c-log965-08

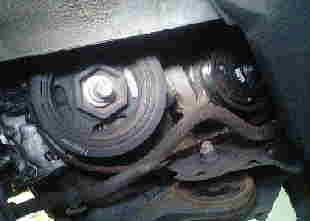

フェンダーライナーの一部を外しています。そうするとクランクのプーリーとエアコンプーリーが見えてきます

c-log965-09
続いて新しいベルトをかける

c-log965-10
レイアウト通りにかけられたら最後にテンショナーを緩みの方向へ移動させながらパワステポンプにかける。
これがちょっとコツが居る

でもこれでオデッセイのファンベルト交換は終わりです。

最後にエンジンをかけてみて、全てのプーリーの溝にきちんとベルトがはまっているかを確認してください。
ずれているとすぐに切れてしまいます

c-log965-11
以上 オデッセイRB2のファンベルト交換でした。ホンダのK型エンジンは大体この方式です。
ステップワゴンもストリームも。
