オデッセイ RA6 SRS警告灯点灯修理 運転席シートベルトバックル交換

time 2015/11/09

オデッセイ RA6 SRS警告灯点灯修理 運転席シートベルトバックル交換

2015-10-23-1-1

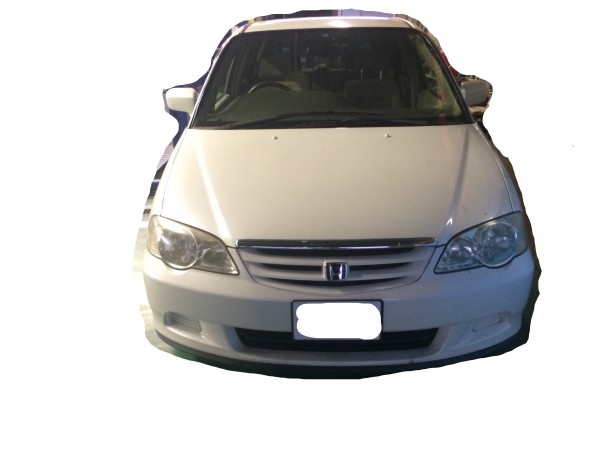

ホンダのオデッセイです。型式はRA6というタイプのもの。

SRS警告灯が点灯したということで入庫してきました。

2015-10-23-1-2

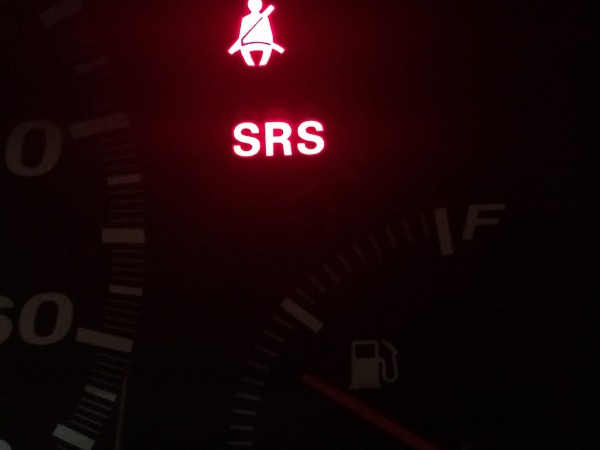

SRS警告灯ということで、先入観を抱いてしまいました。どうせまたエアバック系統か・・。だとしたらスパイラルケーブルが怪しいかな・・。

とりあえず故障コードを読んでみるかと。

2015-10-23-1-14

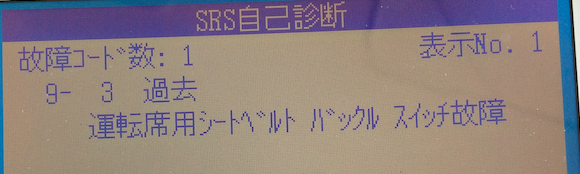

そうしたら意外な故障コード。運転席用シートベルトバックルスイッチ故障。

これはとりあえず過去故障なので、一度故障コードを消去。

本当に運転席シートベルトバックルが故障しているのなら、またSRS警告灯が点灯するはず。

故障コードを消去して、もう一度シートベルトを装着したら同じコードが出ました。これでほぼ運転席用のシートベルトバックルが故障しているとみて間違いない。

ちなみに、シートベルトってバックルだけで出ないメーカーがほとんどですが、ホンダのこのオデッセイはバックルだけで部品設定がありました。

親切です。

2015-10-23-1-3

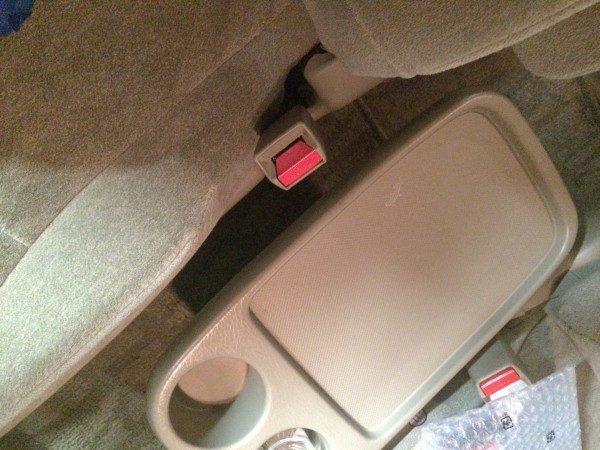

原因がわかればとっとと修理です。



2015-10-23-1-5

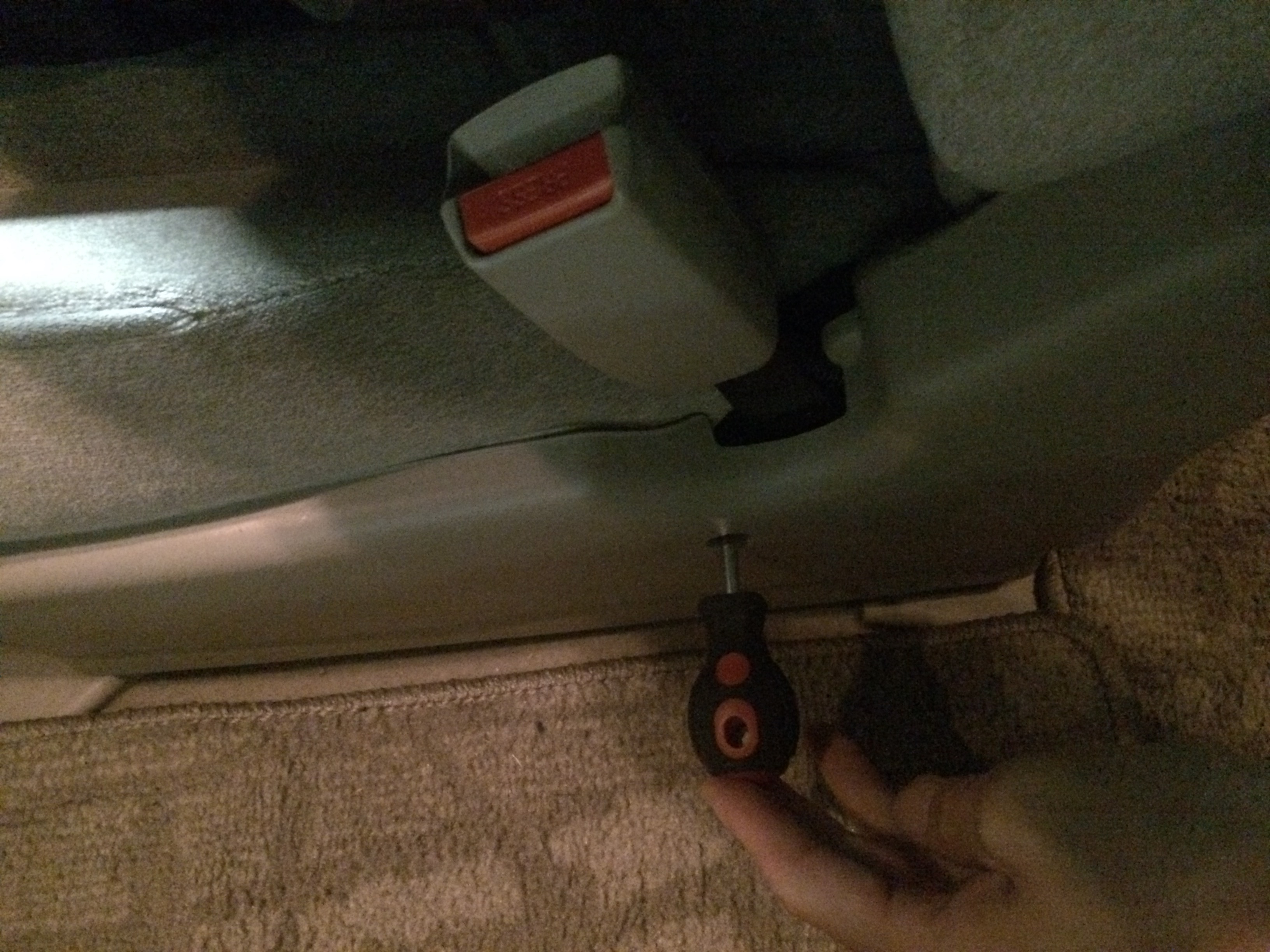

まずはシートベルトの下のパネルを外します。



2015-10-23-1-6

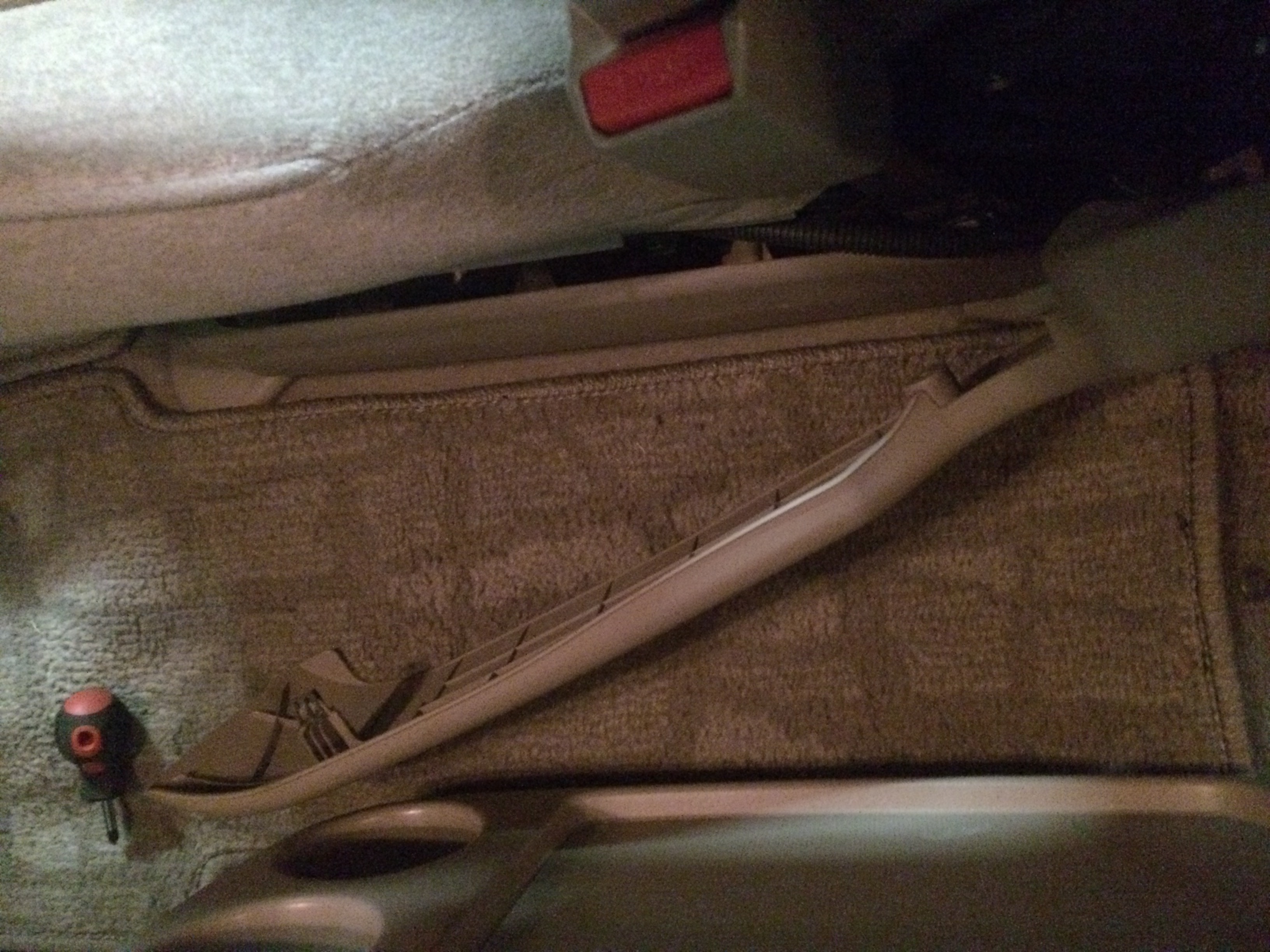

ビスは1本だけ。あとパネルは引っ張れば剥がれます。



2015-10-23-1-7

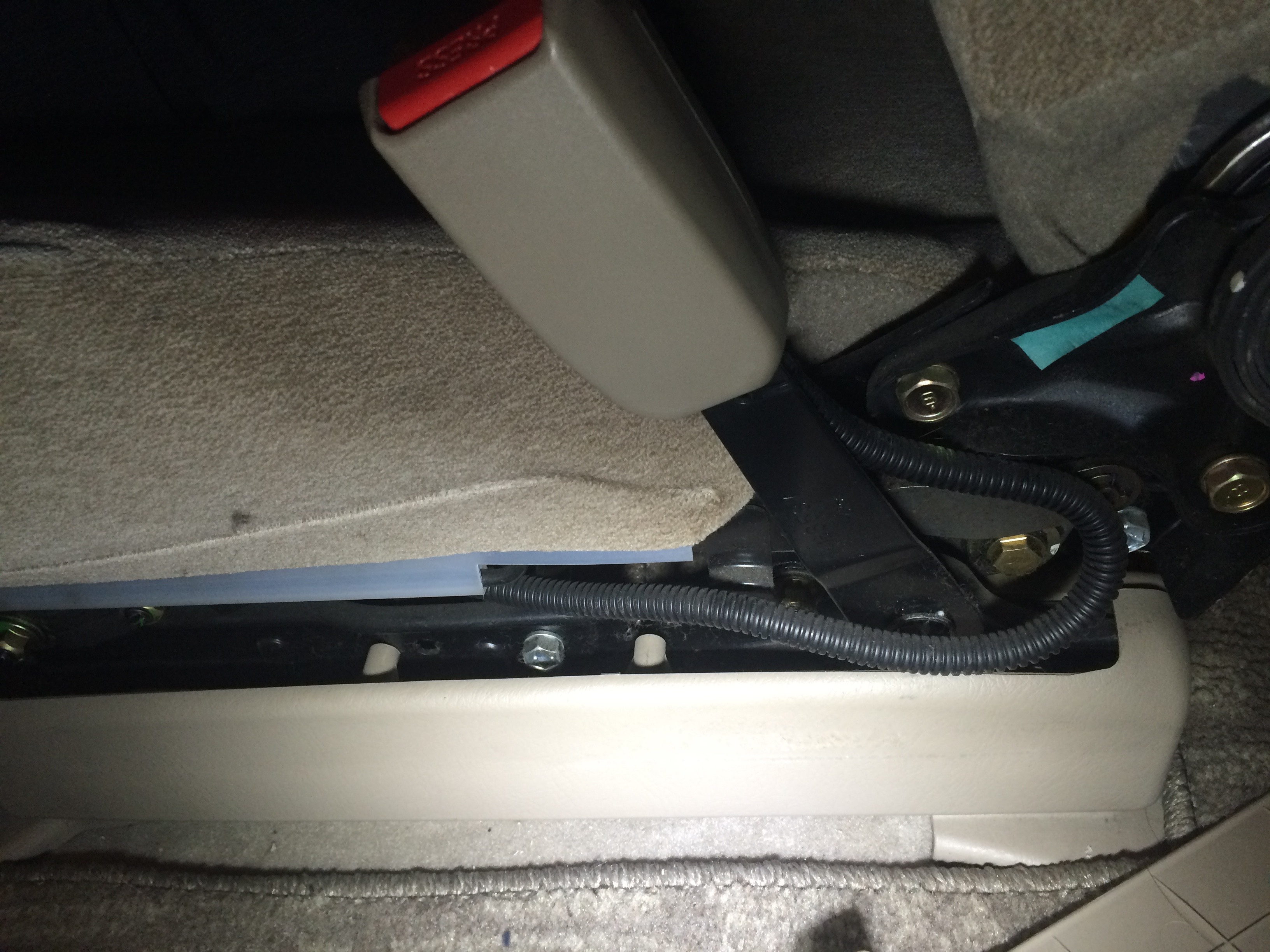

シートベルトの根元にネジがあります。



2015-10-23-1-8

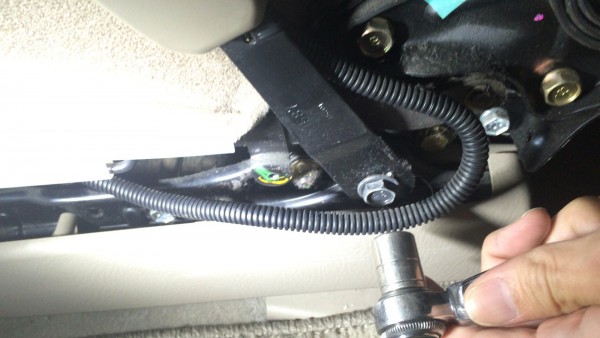

14mmのボルトを外してシートベルトのバックルを外す。大体シートベルト系統のネジにはネジロックが塗布されているので、抵抗が大きいです。



2015-10-23-1-9

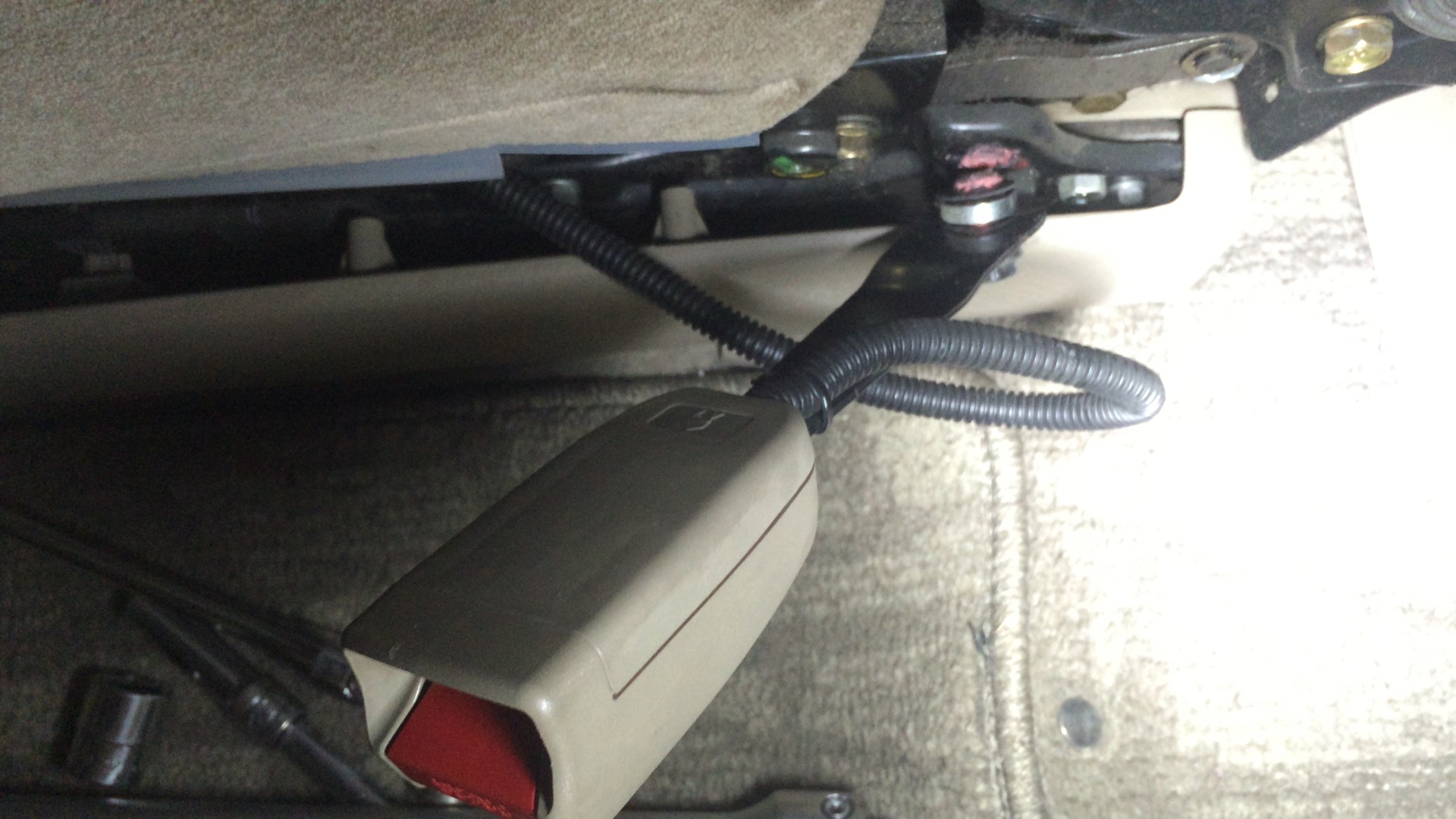

あとは簡単です。配線を外します。



2015-10-23-1-10

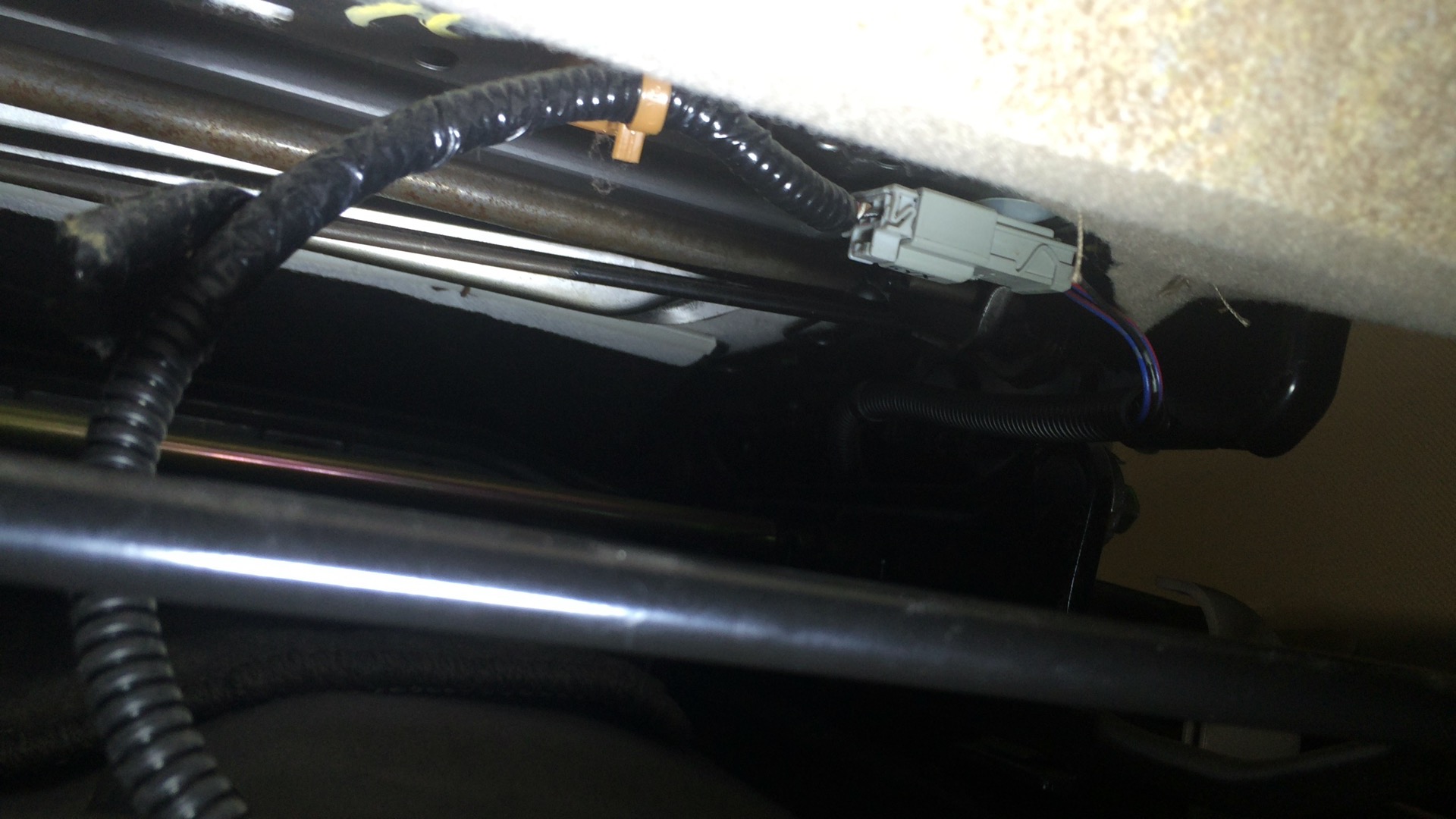

配線は運転席シートの下に接続されています。



2015-10-23-1-11

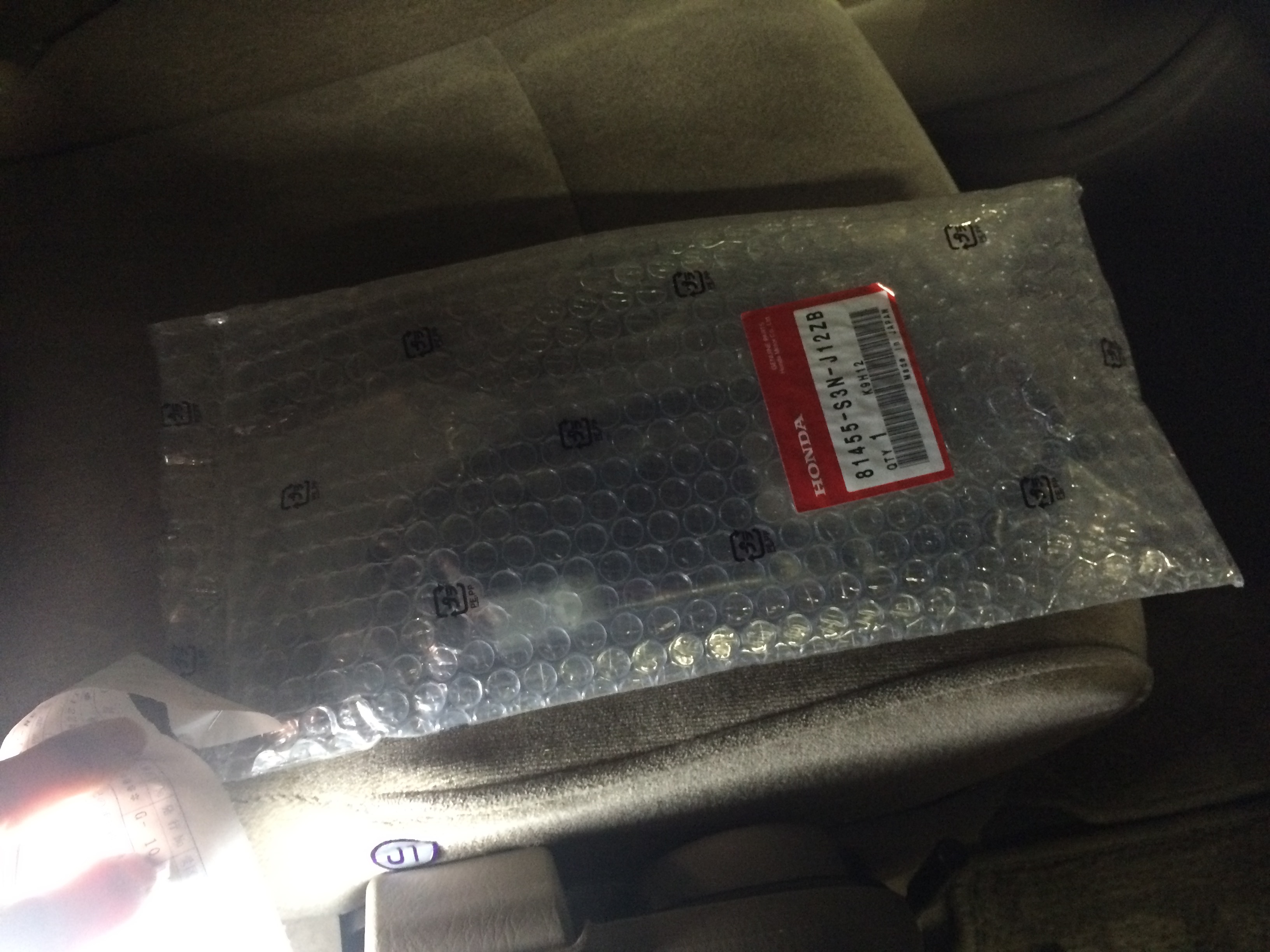

新品のシートベルトバックル。

確か8000円くらいだったと思います。

2015-10-23-1-12

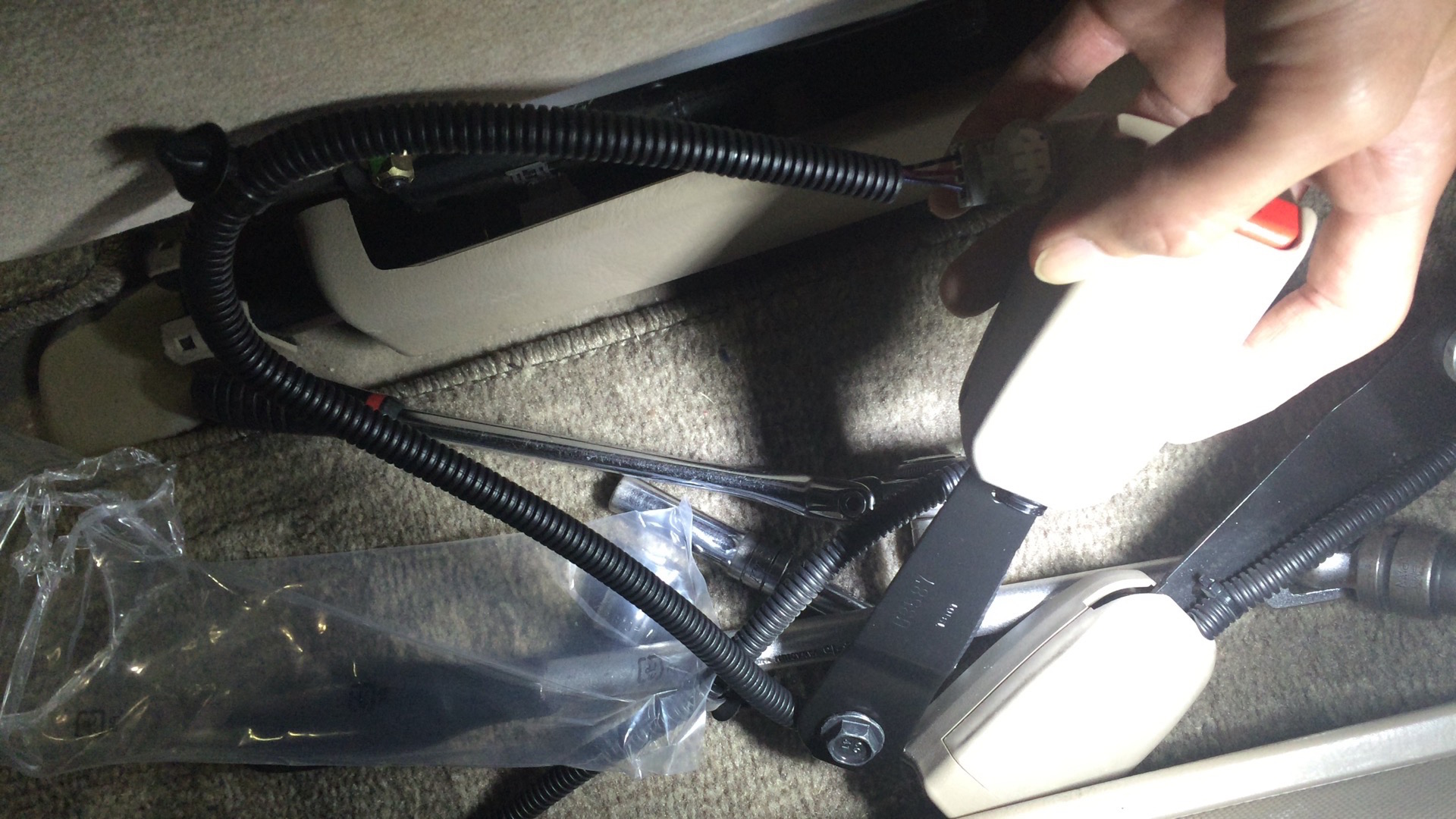

配線の取り回しに気をつけて組み付けます。



2015-10-23-1-13

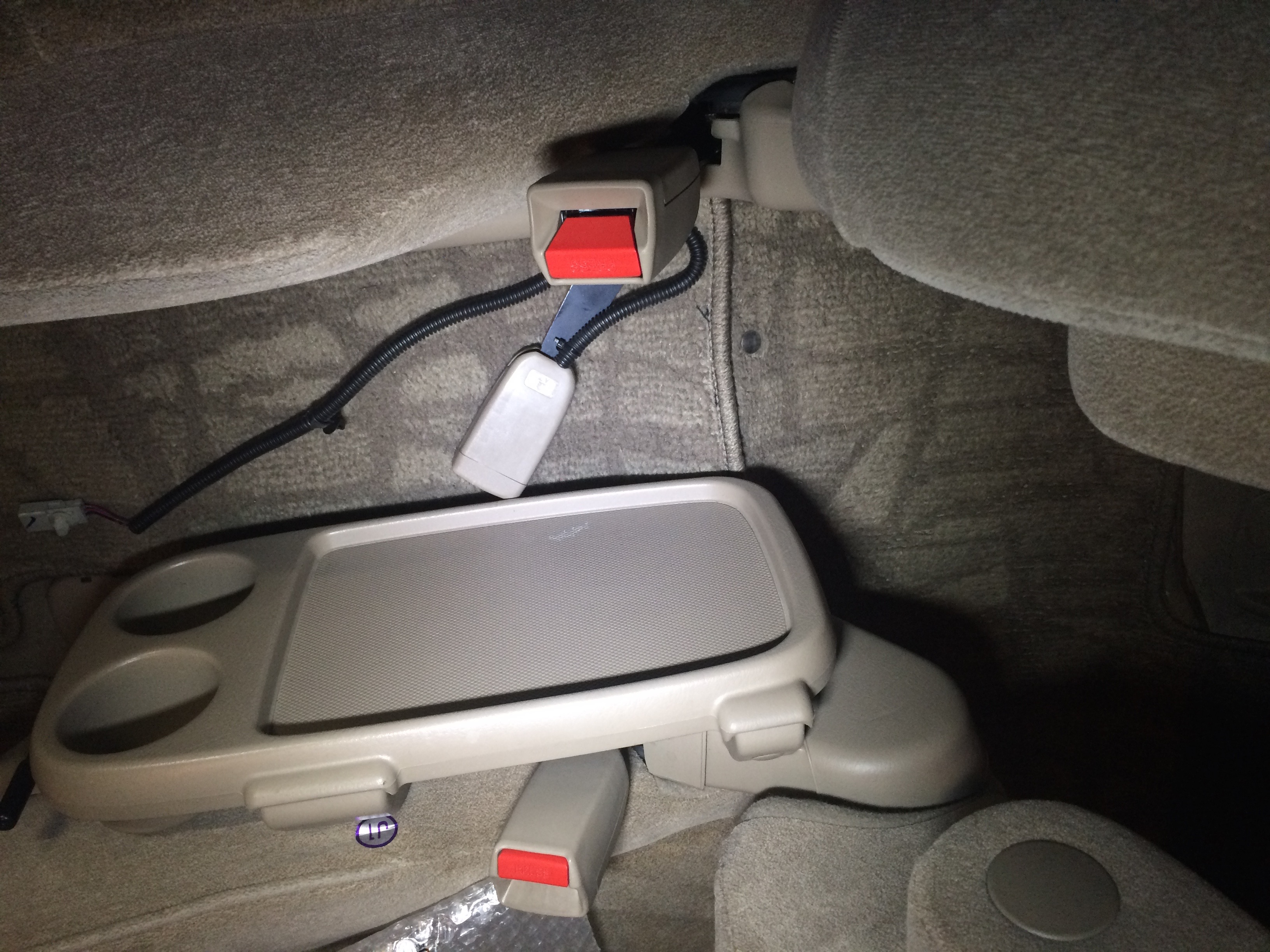

組み付けました。



シートベルトをカチャカチャと操作。SRSランプは点灯しません。念のためダイアグをつないでみますがOK。

直りました。

SRS警告灯って聞くとどうしてもエアバック系統か?と疑ってしまいますが、こんな部品もダイアグコードを検出してしまうんだなとびっくりした件でした。
