ポロ バックドアが開かない 修理

time 2016/11/17

ポロ バックドアが開かない 修理

ポロです。
バックドアが開かなくなったということで入庫

c-log1176-01
ポロ バックドア開かない故障

試してみたら、確かにまったく開きません。とりあえず何とかして開けてからじゃないと・・

c-log1176-02

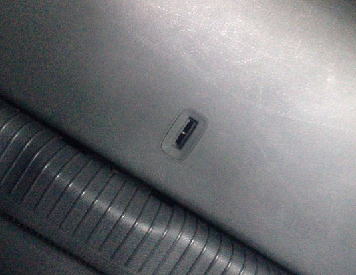

車内からハッチを見てみると、なにやら怪しげな穴が・・

c-log1176-03

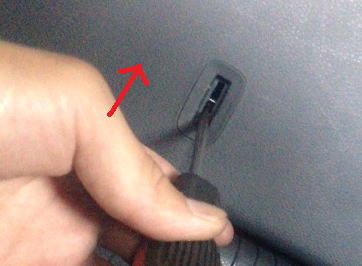

どうやらここにマイナスを突っ込んでレバーのようなものを上に上げれば
エマージェンシーでバックドアを開けることが出来るらしい。良かった

c-log1176-04

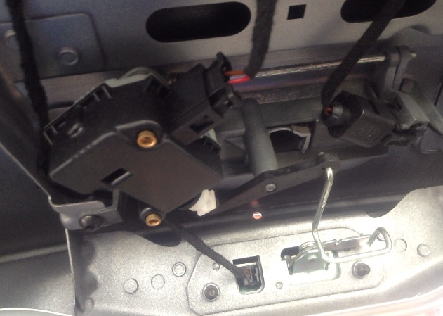

とりあえずハッチをあけて内張りを剥がしてみました。

観察すると、バックドアのアウターハンドルはリンケージを動かして機械的にハッチをあける方式ではなくて、
バックドアのアウターハンドルでスイッチを操作して、モーターでハッチを開ける方式の模様。
うーむ怪しいところが満載だ。

c-log1176-05

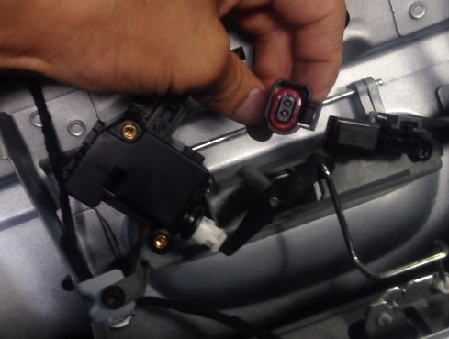

まずはスイッチのほうから点検に入ります。スイッチにつながるカプラーを直結してみる作戦
スイッチが壊れているのなら、こいつを直結すればーモーターが動くはずである

c-log1176-06

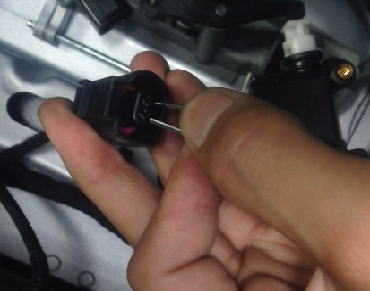

カチっと

!!

動きました。ええ?動くじゃん。どうもスイッチがうまく機能していないみたい。

さらに疑い深い僕はスイッチを取り外すことに

c-log1176-07

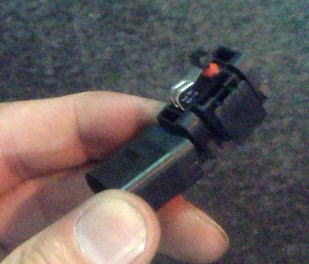

これがバックドアハンドルのスイッチになります。バックドアのアウターハンドルを操作すると
こいつのスイッチを機械的に押したり離したりする。そしてモーターを動かすといった仕組み

サーキットテスターでスイッチONとOFFのときの導通を調べてみると

ばっちり導通している。
スイッチは壊れていない

ええ?じゃあなんで開かないのだ?

ということで、さらに観察

c-log1176-08

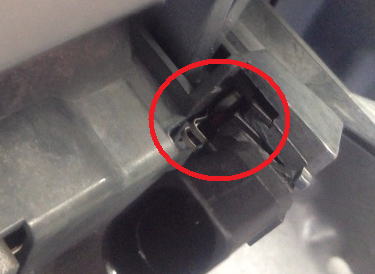

アウターハンドル動かさない

c-log1176-09

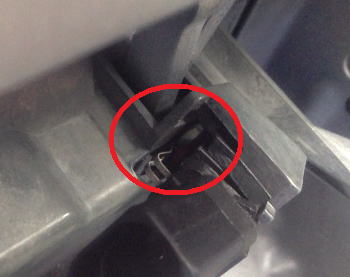

動かす

全く変化していないようですが、どうやらスイッチを操作しきれていない模様

c-log1176-10
これがスイッチ部になりますが、耳を澄ますと、ON、OFFのカチッという音が聞こえる。

車両につけた状態で試すと、やはりアウターハンドルではスイッチを動作仕切れて居ない。
考えられるのは、スイッチの当たり面が減ってきているか、アウターハンドルが減ってきているか。
それか、操作を繰り返すことによって、スイッチの固定自体に若干のクリアランスができているか。

いずれにしてもスイッチが壊れていないということなので、調整してアウターハンドルがスイッチをON、OFFしきれるようにして直しました。

直すとしたら、アウターハンドルとスイッチを一緒に交換するのが望ましいと思います。

ポロのバックドアが開かない修理でした。
