ポロ オイル漏れ修理 オイルパン脱着 ブローバイケースOリング交換

time 2016/08/15

ワーゲンポロです。
オイル漏れが酷いので修理に踏み切りました

c-log1092-01
ポロ オイル漏れ修理

このポロのオイル漏れの部分はオイルパンとブローバイケースらしき部分から
その2点を修理することになりました

c-log1092-02
オイルパンはシーリングをして直す。まずはフロントパイプのネジを外す。17mm4本。
これである程度マフラーが下がる。マフラーハンガー2つも外すと結構下がる。
O2センサーの配線は長いので抜かなくても大丈夫

当然オイルは抜きます

c-log1092-03

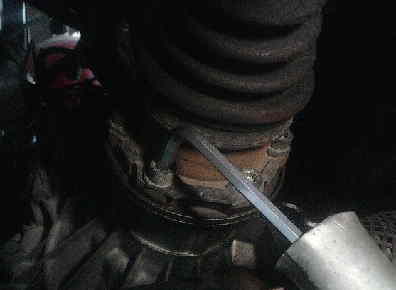

オイルパンを外すにはドライブシャフトもミッションからフリーにする必要が有るので、ネジをはずす。
Wヘキサゴンレンチ。ボクは持っていないので6角レンチを使いました。でも舐める可能性大。
ネジも注文しておいたほうがいい。1本190円。6本使っています

c-log1092-04

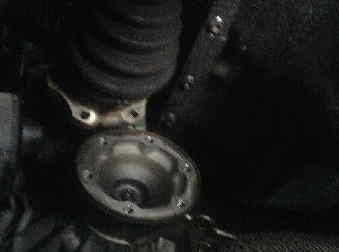

外れたドライブシャフト。邪魔にならないところにおいておく

c-log1092-05

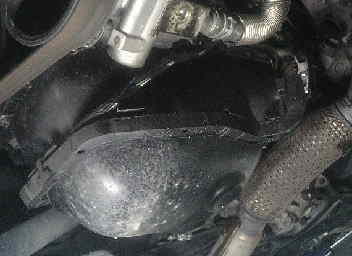

続いてオイルパンのネジに固定されているハーネスのカバーを外す。引っ張れば取れる。これでオイルパンのネジにたどり着ける。
これも6角

c-log1092-06

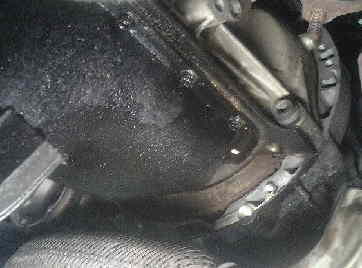

ミッションケースのサービスカバーも外す
11mm2本でした

c-log1092-07

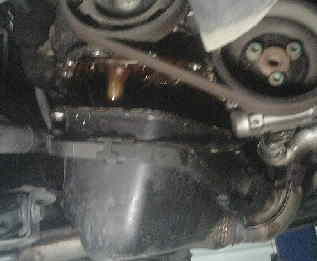

これでオイルパンをこじると外れる

c-log1092-08

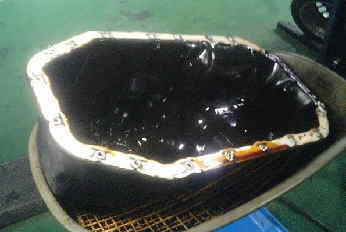

外れたオイルパン。液体シーリングをやり直す

c-log1092-09

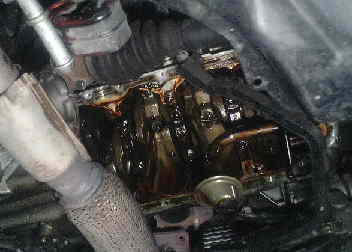

オイル漏れはココだけではない。次に進む

c-log1092-10

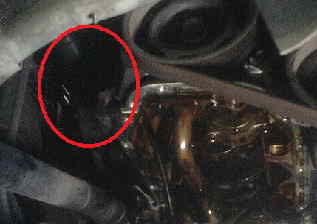

エンジンバルクヘッド側にシリンダーブロックにネジ止めされているプラスチックのケースがあります
ここからもオイルがもれている。このケースからエアクリーナーBOXへホースがつながっている

c-log1092-11
まずはそのホースを抜いておく

c-log1092-12

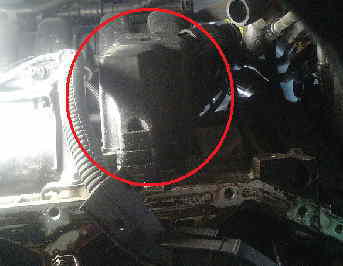

下から見た図。このプラスチックのケースは3本のビスで留まっている。これも6角。



このケースにOリングが2つ使われている

c-log1092-13
外れた図。オイルが漏れている

c-log1092-14
Oリング2つ

c-log1092-15

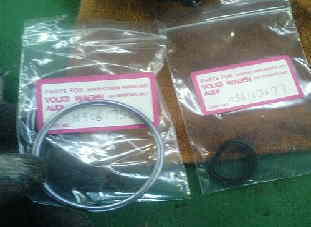

新しいOリングをセットする

c-log1092-16

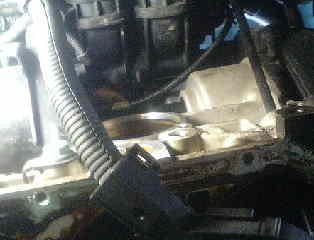

ちなみにケースが外れたエンジンブロックの図

c-log1092-17

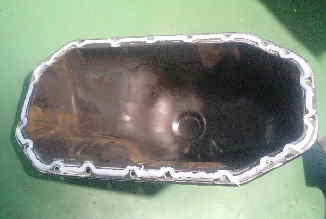

ケースを取り付けたら、オイルパンを洗浄して液体ガスケットを塗布

c-log1092-18

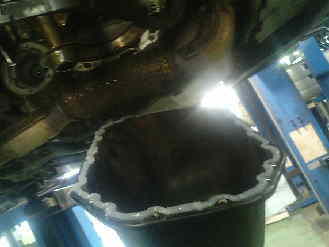

合体

c-log1092-19

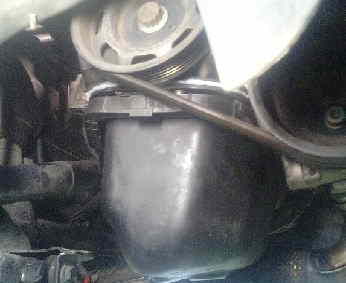

あとは組み込んで終わり。液体シーリングが乾くまでオイルはいれないこと

ポロのオイル漏れ修理でした。

c-log1092-20

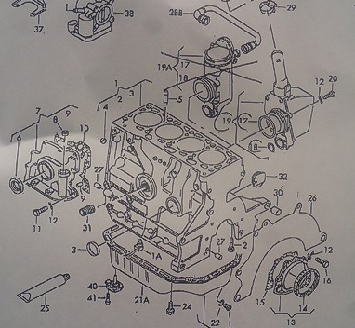

Oリングは720円と350円です。
