プロボックス ブレーキパッド交換 NCP55

time 2015/03/16

プロボックス ブレーキパッド交換 NCP55

probox-ncp55-keyless1



トヨタのプロボックスです。ブレーキパッドを交換しました。

probox-ncp55-brakepad1

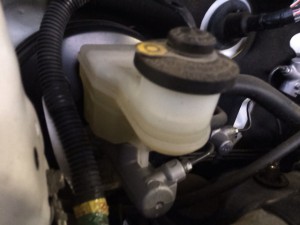

まずはブレーキオイルのタンクからスポイトなどでブレーキオイルを少し抜いておきましょう。

probox-ncp55-brakepad2

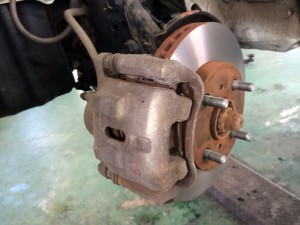

フロントがディスクブレーキです。リヤはドラムブレーキです。

probox-ncp55-brakepad3

12mmのメガネ類と、14mmのスパナが必要です。

probox-ncp55-brakepad4

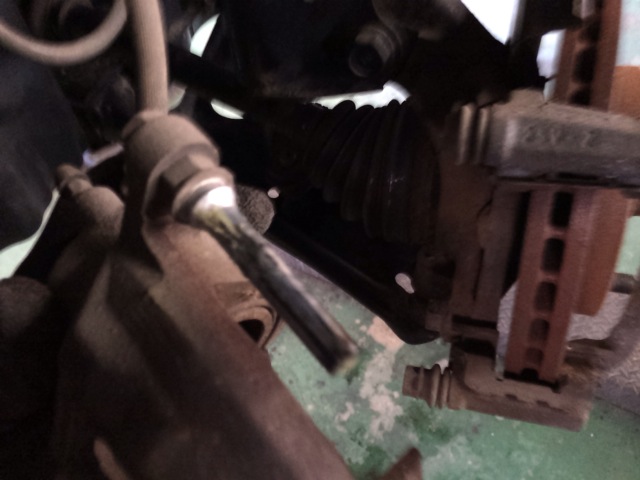

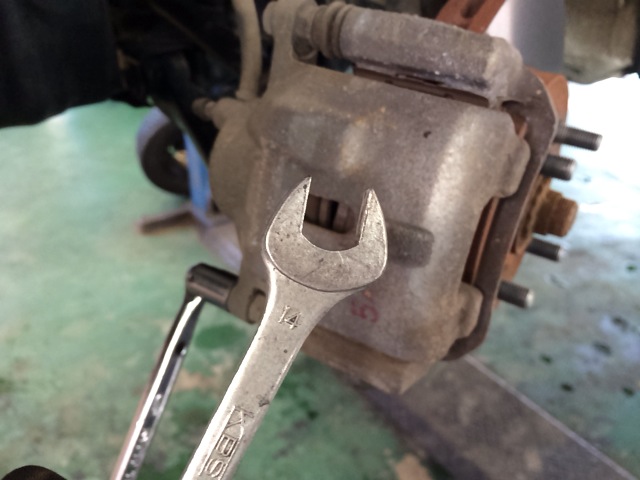

スパナをまわり止めにして、12mmのボルトを緩めます。

probox-ncp55-brakepad5

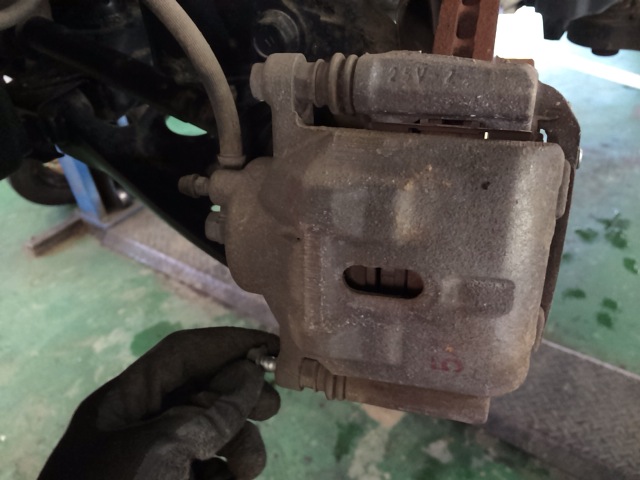

ネジを抜きます。

probox-ncp55-brakepad6

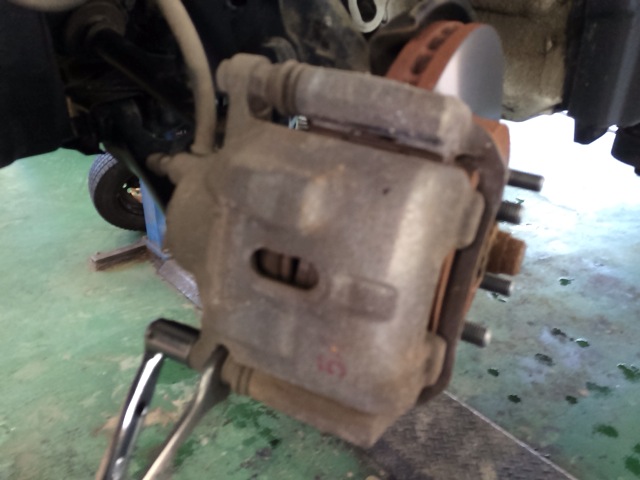

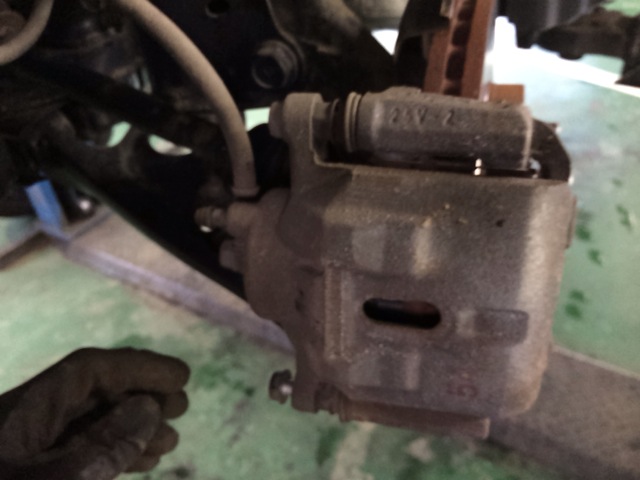

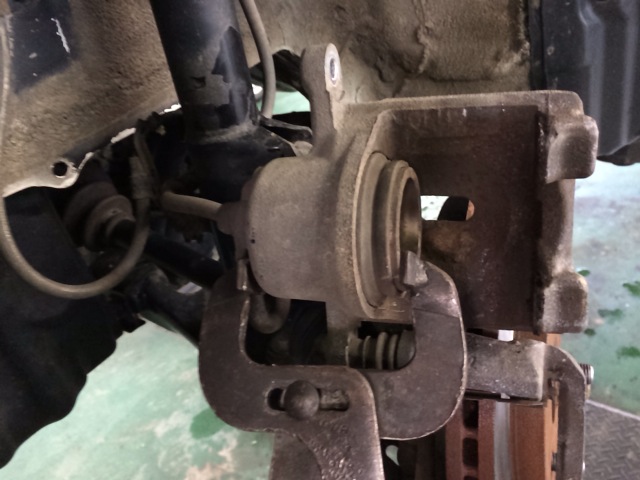

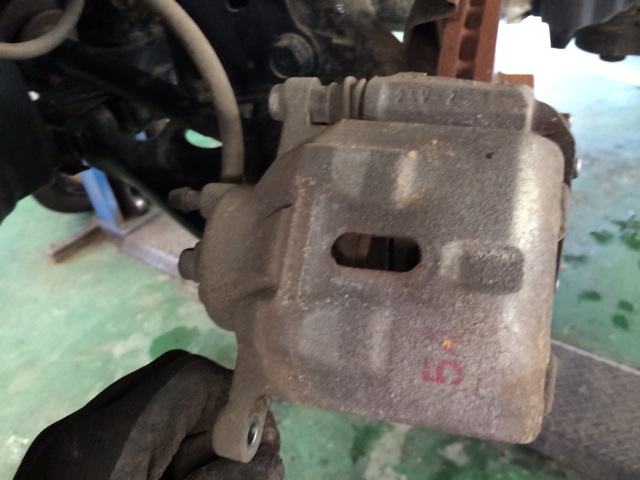

ネジを抜いたら、ブレーキキャリパーを上へ円を描くように持ち上げます。

probox-ncp55-brakepad7

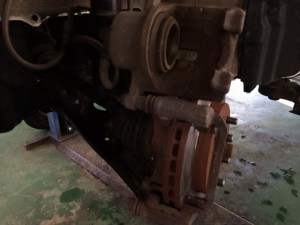

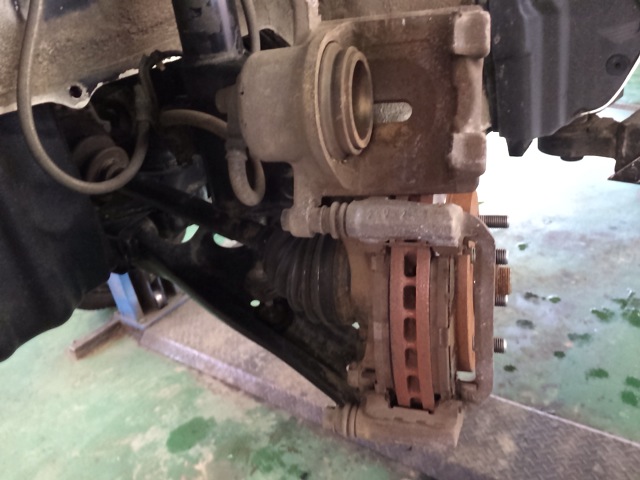

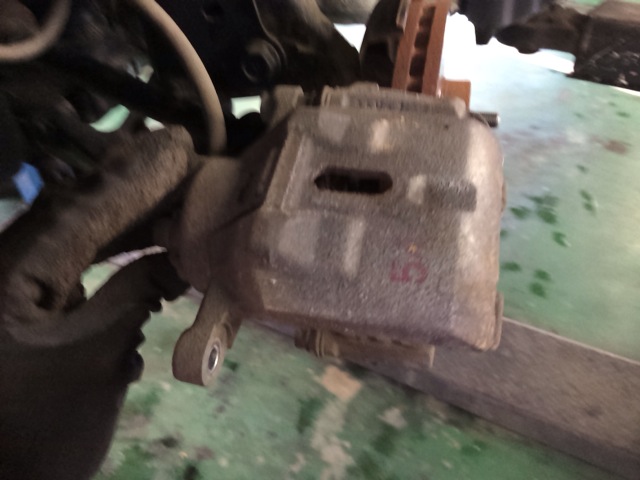

そしてこのような図になります。

probox-ncp55-brakepad8

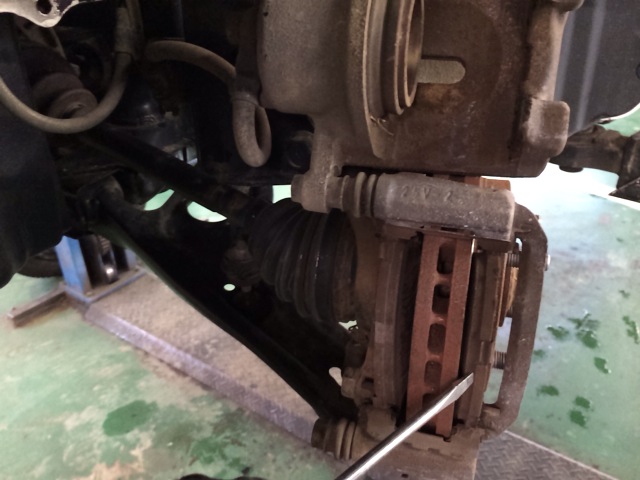

古いブレーキパッドをマイナスドライバーなどでこじって取り外します。

内側と外側です。

probox-ncp55-brakepad9

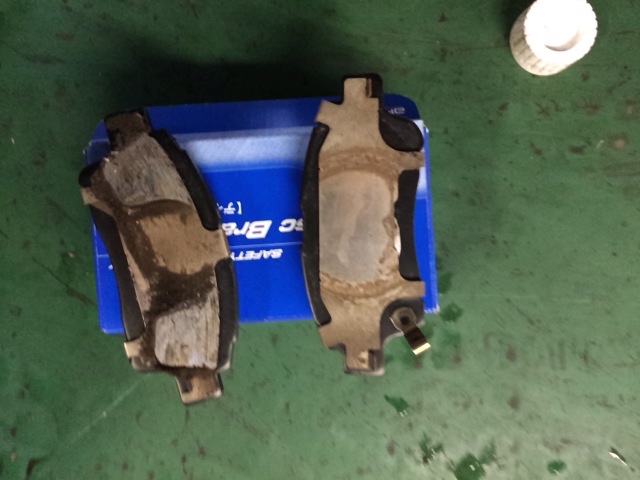

ブレーキパッドを外した状態です。

probox-ncp55-brakepad10

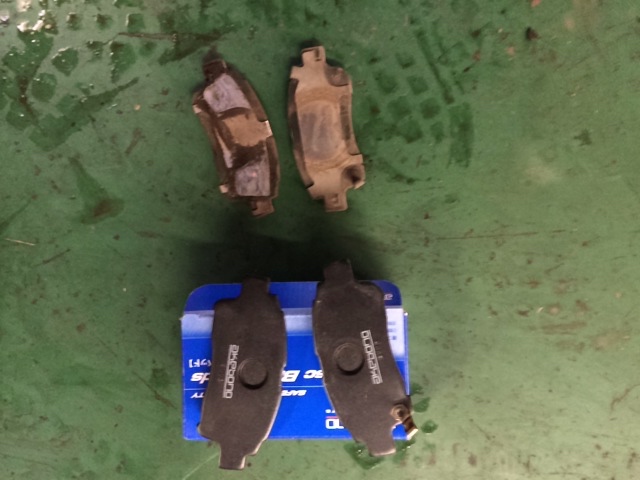

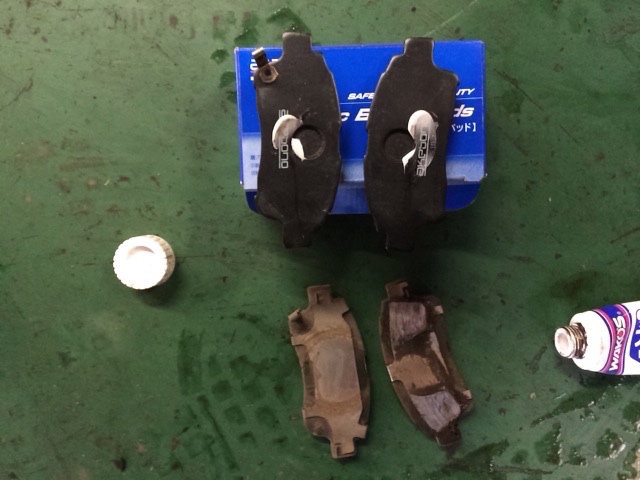

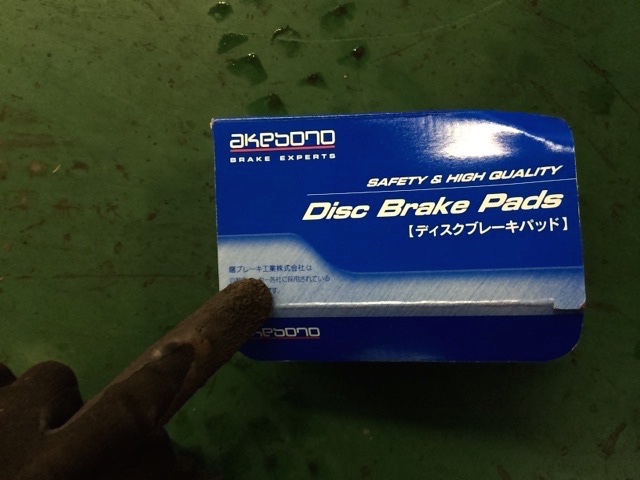

今回用意したブレーキパッドはアケボノ製。

アケボノはF1にもブレーキパッドを供給したメーカーなのです。

probox-ncp55-brakepad11

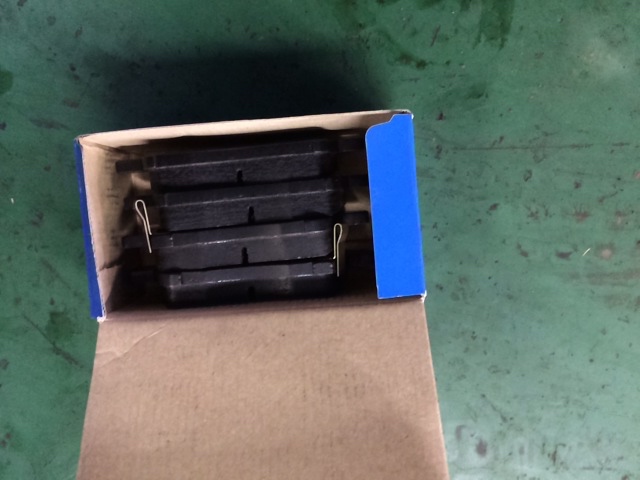

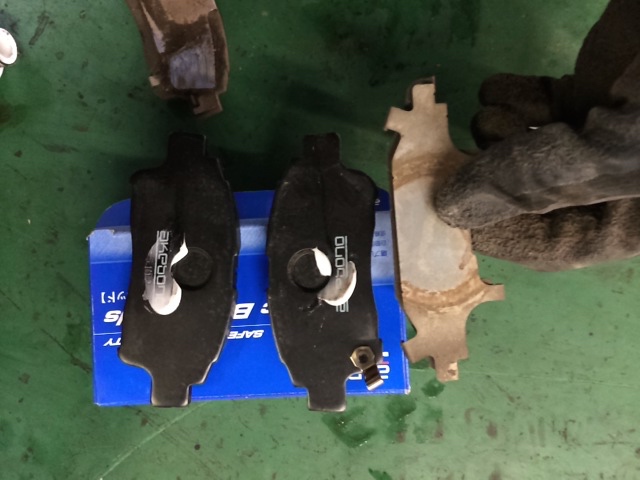

アケボノのブレーキパッド。

probox-ncp55-brakepad12

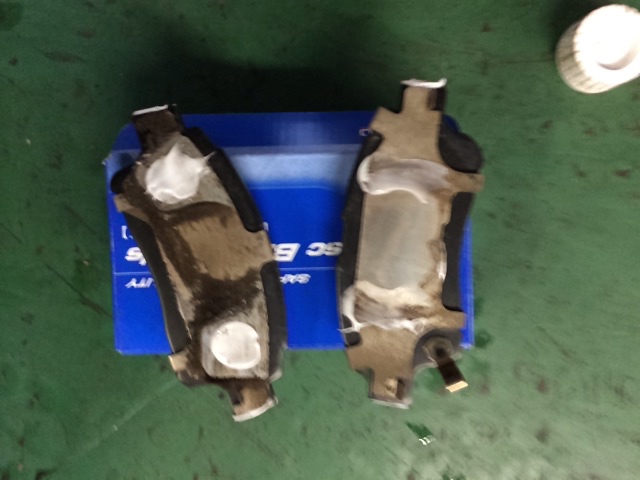

古いブレーキパッドから鳴き止めのシムを移植します。純正のブレーキパッドを注文すると、シムも付属してきます。このシムだけで部品も取ることができます。

probox-ncp55-brakepad13

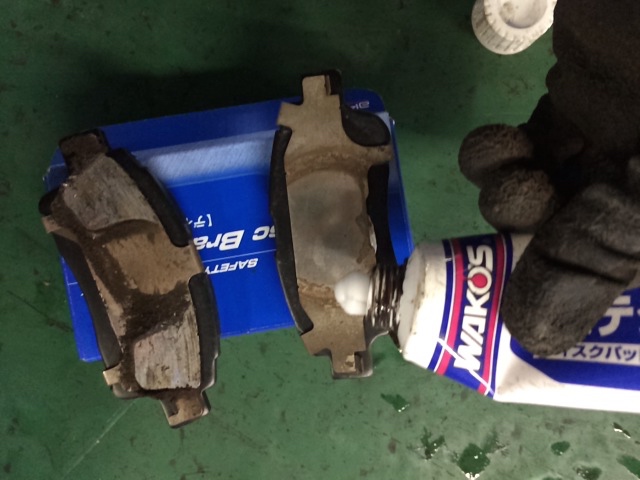

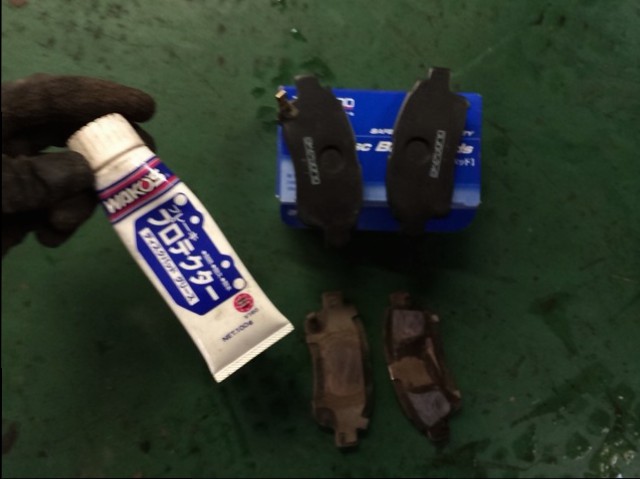

ブレーキパッドグリスはワコーズのもの。

probox-ncp55-brakepad14

シムをつける部分に薄くグリスを塗布します。

probox-ncp55-brakepad15

シムをグリスに貼り付けるような感じです。

probox-ncp55-brakepad16

シムをセットしたら、今度はシムとキャリパーが接触する部分にもブレーキパッドグリスを塗る。

probox-ncp55-brakepad17

薄くてOK

probox-ncp55-brakepad18

こんな感じです。ちなみに、ブレーキパッドインジケーターの金具が2つついていればいいんですが、ついていない場合は運転席側の内側にセットするようにしましょう。

そうすると、パッドが減ってきたときにインジケーターの音が聞こえやすい。

probox-ncp55-brakepad19

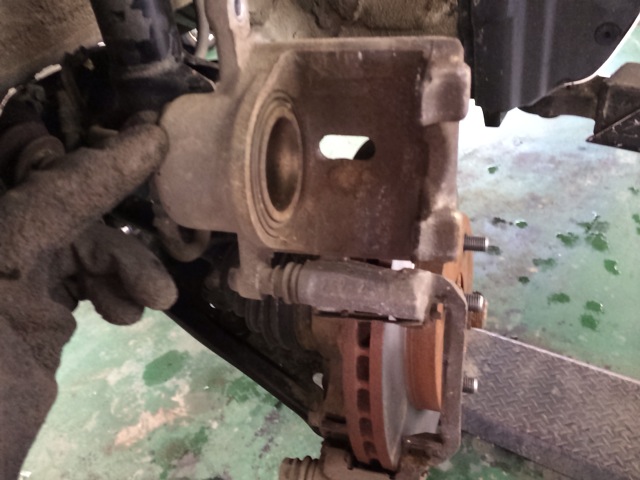

ブレーキキャリパーの飛び出たピストンを挟み込んで戻します。

probox-ncp55-brakepad20

この時にピストンがすんなり戻らない場合はピストンが固着している可能性があります。逆にピストンを戻したときにゴムのブーツからブレーキオイルが出てきたら漏れています。どちらの場合でもキャリパーのOHが必要になります。

probox-ncp55-brakepad21

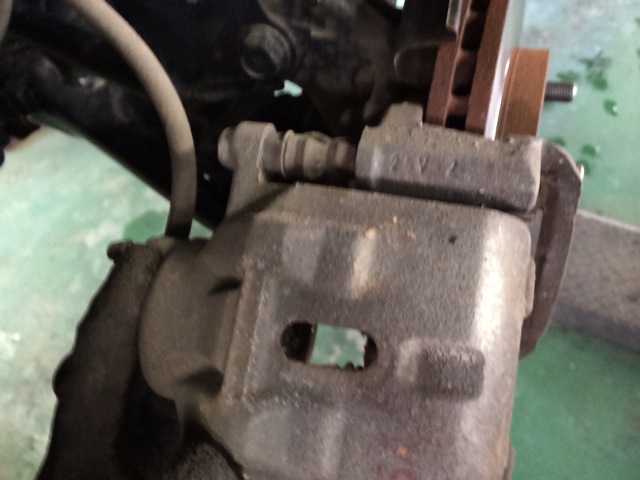

続いてスライドピンを点検します。

probox-ncp55-brakepad22

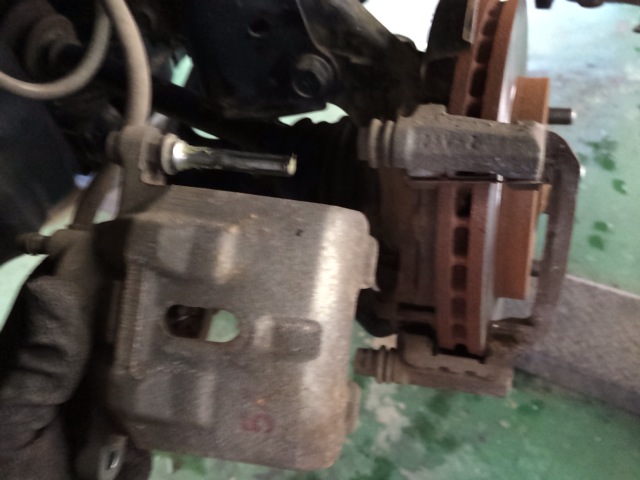

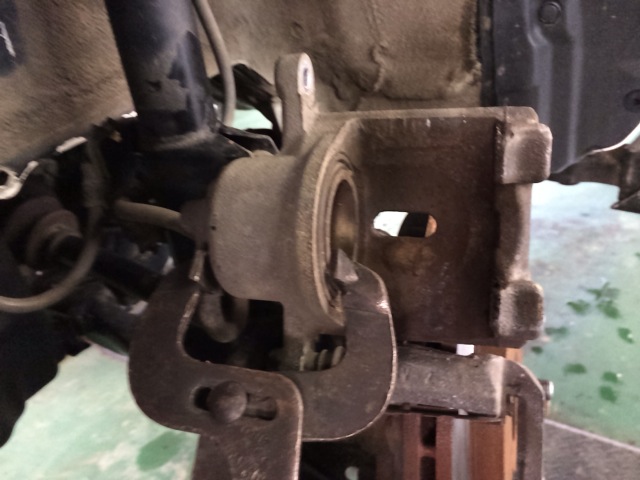

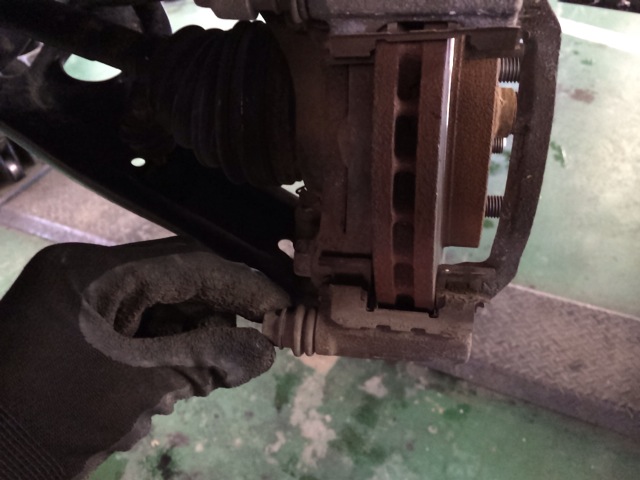

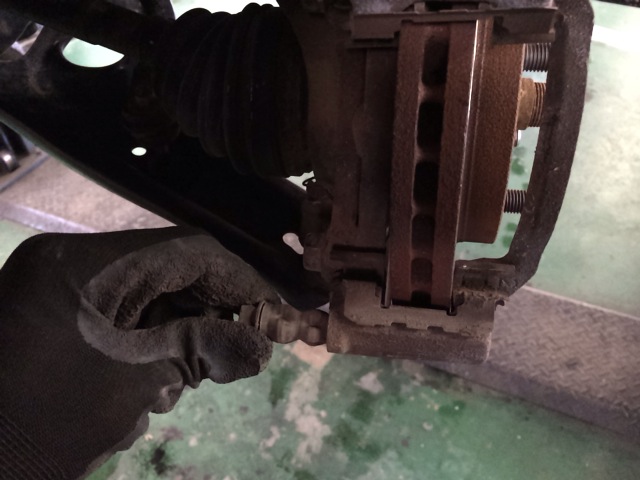

キャリパーをブラケットから外します。この時スムーズに動かない時はスライドピンを綺麗に磨いて給油する必要が有ります。スライドピンがきちんと動かないとブレーキパッドが片減りする原因になります。

probox-ncp55-brakepad23

これもダストブーツに穴があいて水が入っていたりすると錆びて固着します。今回は問題ありませんでした。

probox-ncp55-brakepad24

スライドピンなどにはラバーグリスがオススメ。

probox-ncp55-brakepad25

キャリパーの下のネジも点検。

probox-ncp55-brakepad26

手で引っ張って伸びれば問題なし。固着している場合は動きません。

probox-ncp55-brakepad27

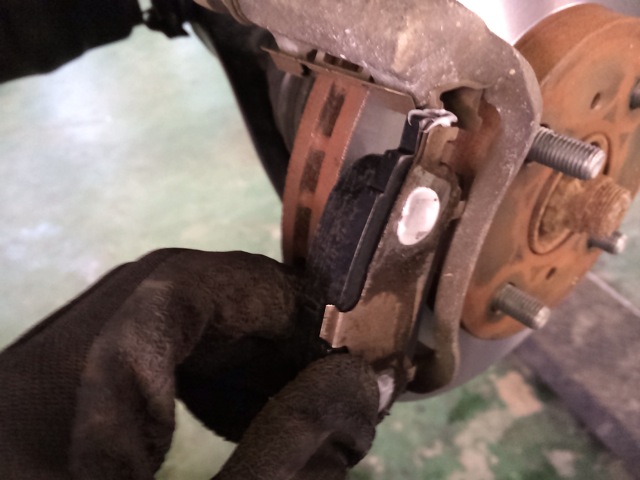

新しいブレーキパッドをブラケットに取り付けます。

probox-ncp55-brakepad28

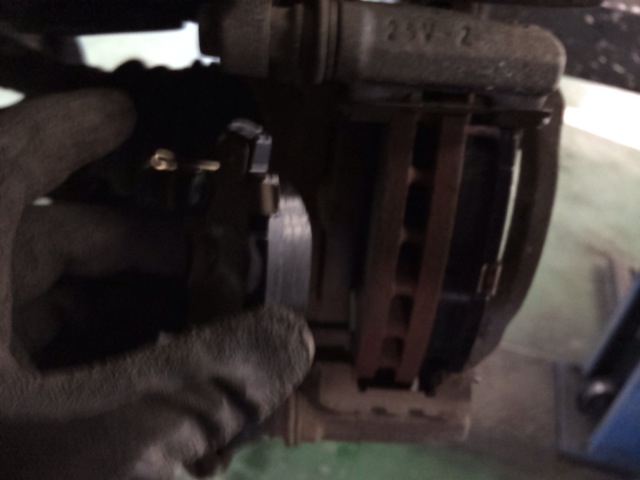

内側もセットします。

probox-ncp55-brakepad29

セットしたら、キャリパーを元にかぶせます。

probox-ncp55-brakepad30

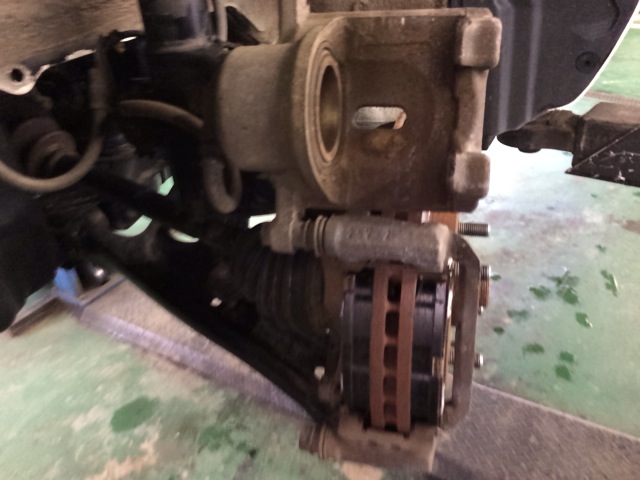

この時ブレーキキャリパーが元の位置まで戻らない場合は、ピストンを完全に戻していないか、ブレーキパッドがおさまりきれていないかのどちらかになります。

probox-ncp55-brakepad31

ネジを締めます。

probox-ncp55-brakepad32

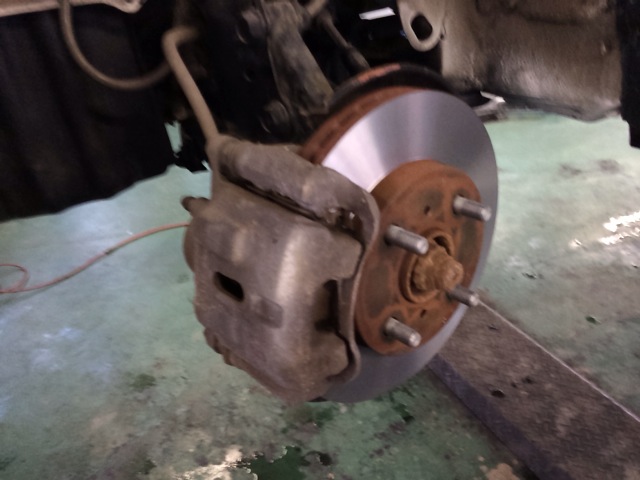

これでブレーキパッドの交換は終わり。

反対側のブレーキパッドも交換したら、ブレーキペダルを何度かポンピングします。ピストンが戻っている分、床まで踏み込めますが、何回かポンピングすると踏みしろがでます。

踏みしろが出たらブレーキオイルのタンクにブレーキオイルをMAXまで補充。

あとはゆっくり走ってブレーキパッドの当たりをつけます。最初はブレーキの効きが本当に甘いので注意しましょう。

プロボックス NCP55のブレーキパッド交換でした。
