サンバー 4WD入らない ミッションシフトフォーク折損

time 2014/12/06

サンバー 4WD入らない ミッションシフトフォーク折損

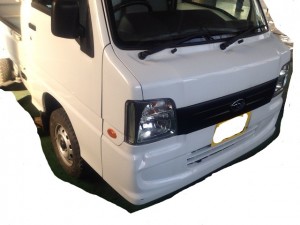

sambar

スバルのサンバーですが、4WDに入らないということで入庫しました。

この手のTT2という型式のサンバーですが、4WDに入らない原因はいくつかあります。

1、スイッチの不良

2、ソレノイドバルブの不良

3、ミッションのトラブル

この辺りがよく壊れる部分です。

sambar-4wd-sw

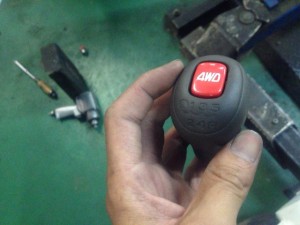

サンバーの4WDのスイッチは、シフトノブについています。スイッチを入れて、「カチッ」といったようなリレーが動くような音がすればスイッチは問題ありません。

sambar-engine

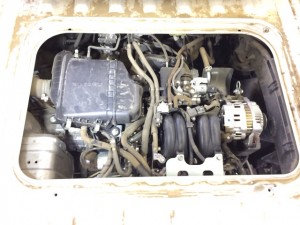

続いては、ソレノイドバルブを点検します。4WDに入る仕組みとして、4WDのスイッチを操作すると、エンジンの近くにあるソレノイドバルブが動いて、バキュームの通路を切り替えます。そしてミッションに負圧を与えてシフトフォークを動かすという順番になります。

sambar-engine2

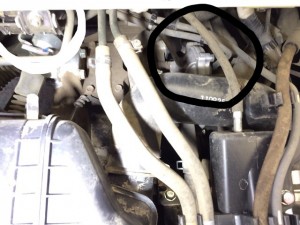

少し分かりづらいですが、右側の黒まるの部分がミッションに入る負圧の部分。

左上の白いまるがその負圧の通路を切り替えているソレノイドバルブです。このソレノイドバルブがよく壊れます。

sambar-shift-sv

これが負圧の通路を切り替えているシフトソレノイドバルブになります。4WDのスイッチを切り替えてるときに、このバルブに作動音がない場合は壊れている可能性がある。そういう時は、負圧をミッションに直結してみる。

このシフトソレノイドバルブには4本のバキュームホースがつながっています1つがエアクリーナーBOXへ。2つ目がインテークマニホールド以降のスロットルバルブ付近へ。そして3つ目と4つ目がミッションです。

この2本目のインテークマニホールドへつながっているホースをシフトソレノイド部分で外す。そしてはずしたホースをミッションへ直結させる。

sambar-4wd-v

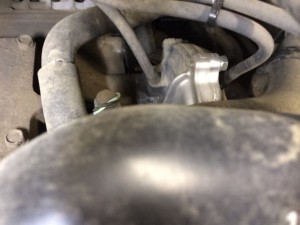

この写真の真ん中辺りに写っているのが、ミッションへつながるバキュームです。このバキュームを入れ替えることに酔って4WDと2WDを切り替えている。右側のホースへ直結させれば2WDになります。左側のホースへ直結させれば4WDになる。

スポンサードリンク

sambar-4wd-v2

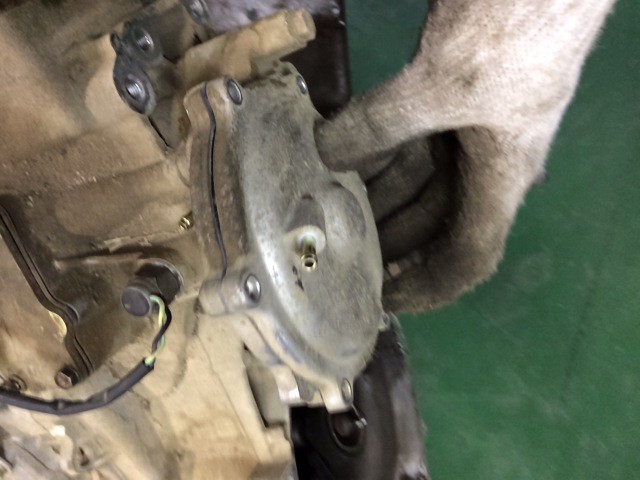

これは降ろしたミッションでの図ですが、ここの丸い部分にバキュームホースがつながっています。

sambar-4wd-v4

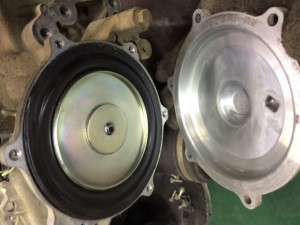

この中にダイヤフラムが入っていて、

sambar-4wd-v5

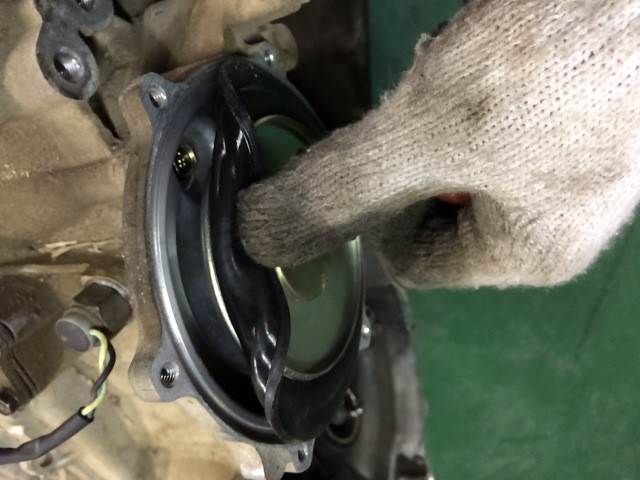

右にバキュームを与えるとシャフトが右側へ動き、シフトフォークが抜ける。

sambar-4wd-v6

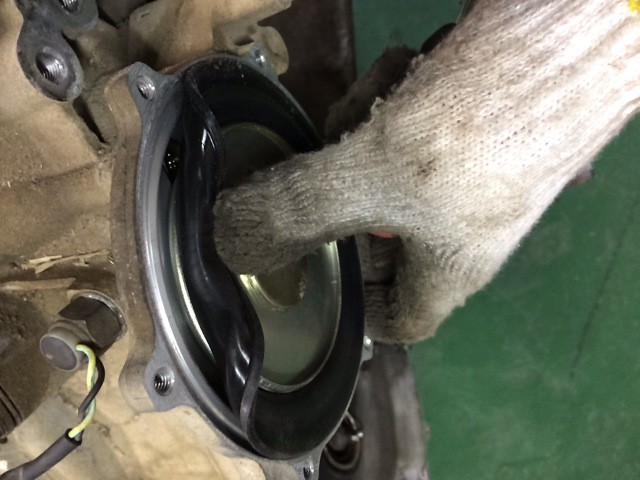

左にバキュームを与えるとシフトフォークが左側へ動きシフトフォークが結合させる。

なんとなく丸いのが奥に入っているのがわかりますね?ではさらに見てみると

sambar-mt1

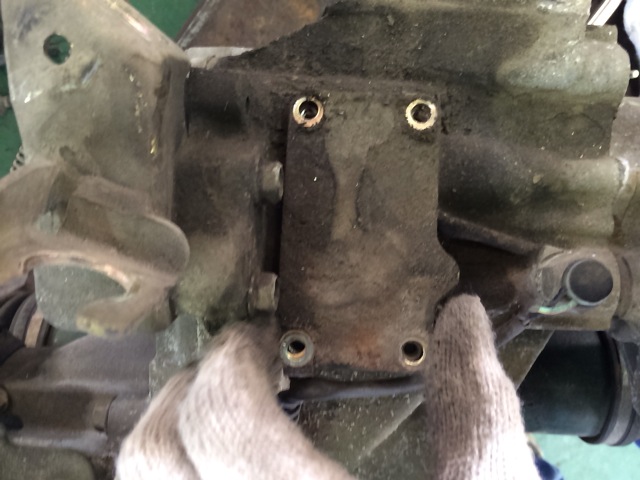

ミッションケースの一部を取り外してみると

sambar-mt2

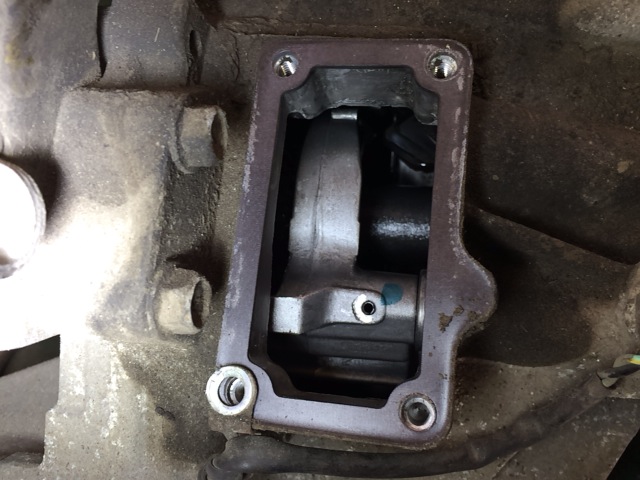

このようになっています。このシフトフォークをバキュームで左右に動かしているわけです。

では今回の修理依頼で入ってきたサンバーはどうだったかというと、スイッチは正常で、ソレノイドバルブも正常でした。症状をもう一度整理すると、4WDにはいったまま抜けないということ。シフトソレノイドにつながるバキュームを直結させても変わらなかった。

sambar-mt3

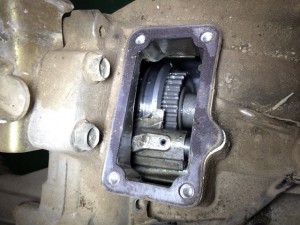

ミッションケースを開けてみると、一目瞭然でした。シフトフォークが折損してなくなっている。

sambar-mt4

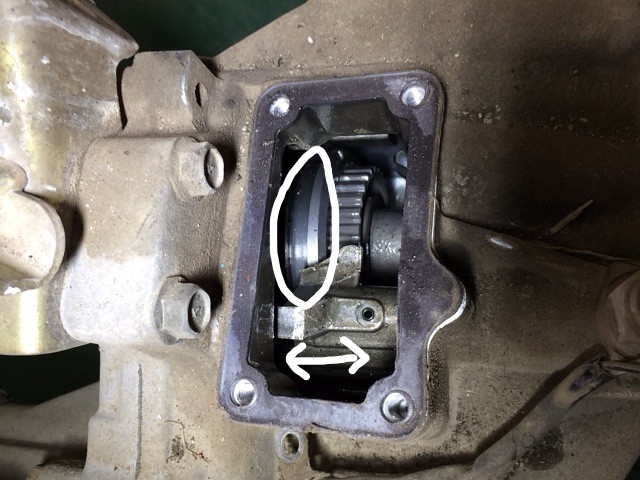

通常この白いまるで囲っているスリーブをシフトフォークで移動させて結合させますが、フォークが折れているのでそれができません。スリーブをマイナスドライバーで直接移動させると2WDは抜けました。



このオイルサクションガンがあればミッションオイルの交換は簡単です。







こうなると、ミッションをOHするか、それとも載せ換えるかしかなくなってきます。中古のミッションに載せ換えるということで修理することになりました。

なんでこんなものが折れちゃったのかな。





sambar-mt-oil

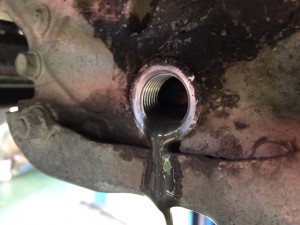

ちなみに、載せかえるまえにオイルを抜いたら鉄粉まじりのメタリック状態でした。中で粉々になってしまったんでしょうね。

サンバーの4WDに入らないトラブルでした。

sponsored link

コメント

  • スバルはパートタイム4WDの切り替えのために
    バキュームとダイヤフラムのアキュムレータを使用していたのは
    KT(トラック)KR(バン)の型式以降のサンバーとKF/KMのレックス
    の4WD車ですが、スバルのメカニックでも知られていないトラブル
    は、前後のタイヤが摩滅して直径のバランスが大きく崩れると
    4WDにならない(異音がするばかり)か、4WDになったまま解除しない
    トラブルで、初めて4WD車に乗ったばかりの人が多かったです。
    その中にシフトフォークの破損も含まれています
    一番の珍事件は解除されなくなったサンバーバンがタイトコーナーブレーキングを起こしてしまい、無理に移動したのでクラッチ板が
    パンク(フェーシングが粉みじん)で走行不能で救援依頼。
    無理はしなかったものの、住宅の路地で道を塞いでしまい救援を
    呼ぶ事態になり、その場でジャッキアップで移動もしたことがあります。
    昔の説明書には大きくバランスの違うタイヤは交換しろとは書いてなかった様な・・・

    by 元スバルの糞メカニック €2015年1月29日 00:03

    • 今では4WDはタイヤサイズを揃えないといけないということは知れ渡ってきましたが、昔はそんなことがあったんですね。
      著しくタイヤの溝が違って外径が変わるタイヤを履かせると、4WDを切るときに結構な振動が発生したりはしますね。

      by MHO €2015年1月29日 21:31

      • 今は介護の仕事に転職したのですが、
        そこで使用しているトヨタのシエンタ・・大阪なのに4WD車
        そのタイヤが前後の摩耗具合が激しい上に、知識のない管理者が摩滅した前輪だけを交換した結末は!
        トランスファー破損・・ミッション交換で保証期間であるにもかかわらず
        半額負担の目にあったようです。(10万)

        by 元スバルの糞メカニック €2015年2月19日 17:12

        • 4WDは雪国では必須なんですけどね。
          ミッション交換は痛い出費ですね〜

          by MHO €2015年2月20日 09:05
