サンバー KS4 フロントハブベアリング交換

サンバーです。
フロントのハブベアリングを交換したのでレポートします

c-log1191-01

今回ハブベアリングを交換したのはKS4という旧規格のサンバー

作業工程はTT2もほとんど同じです。

c-log1191-02

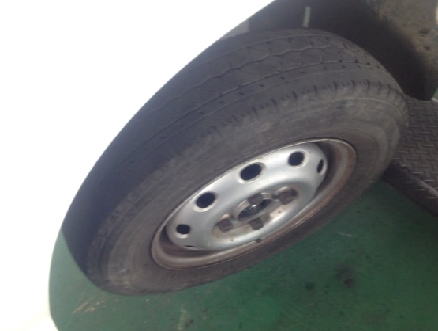

まずはハブのセンターナットを緩める。タイヤをつけている状態で、30mmのナットの廻り止めを起こして
緩める。これが怪力が必要(笑)

c-log1191-03

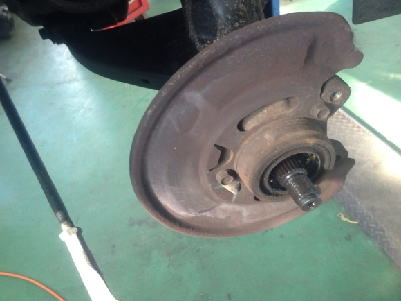

いきなりワープしてすみません。タイヤを外して、ハブのセンターナットを外して、
スライディングハンマーでハブを抜く。

続いてブレーキキャリパーを外して、ローターを外す。更にタイロッドとナックルの接続を切って、

ストラットとロアアームを落とすという順序になります

c-log1191-04

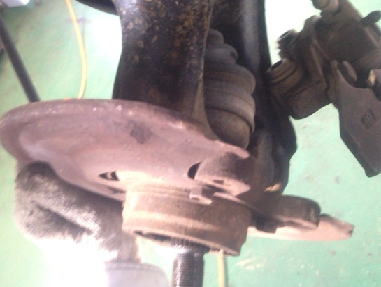

こんな状態

c-log1191-05

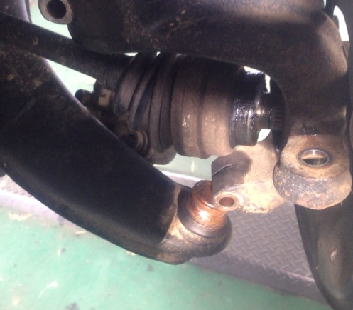

ロアアームを外している図

c-log1191-06

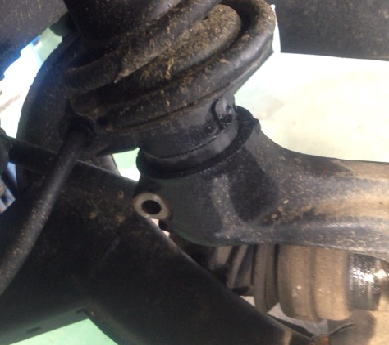

ストラットをネジを外して、ナックルを下にペチペチとハンマーで叩けば抜けてきます。

c-log1191-07

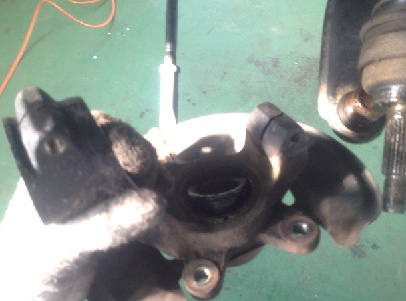

ナックルだけになったら、ベアリングの交換にはいります

c-log1191-08

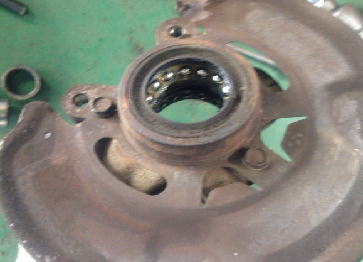

作業の邪魔になるのでブレーキのバックプレートははずしたほうがいい。
錆びて外れなかったからこのまま作業をしていますけど・・・

オイルシールをインナーアウター共に外す

c-log1191-09

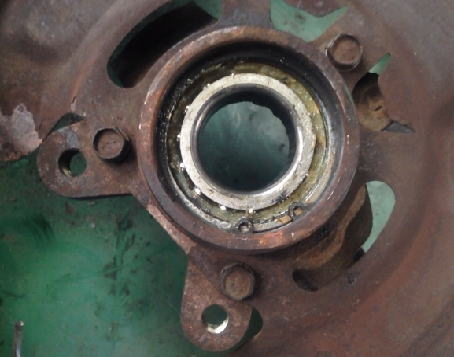

アウター側にスナップリングが入っているので外す。
これで、アウター側からインナー側へプレスを使ってベアリングを抜きます

c-log1191-10

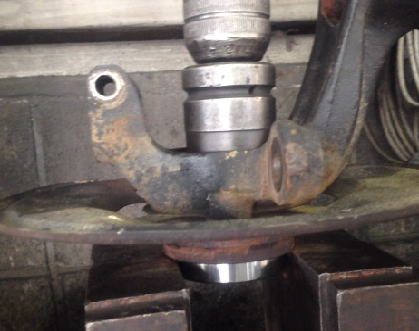

適当なソケットをあてがって抜く。

ちなみにハブにベアリングのインナーレースが残ってきてしまったので、それもプレスで抜く

c-log1191-11

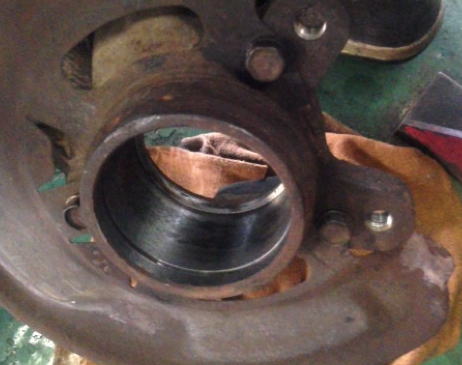

抜けた状態。綺麗に掃除して潤滑剤をたっぷり塗って、アウター側からベアリングをプレスで圧入

c-log1191-12

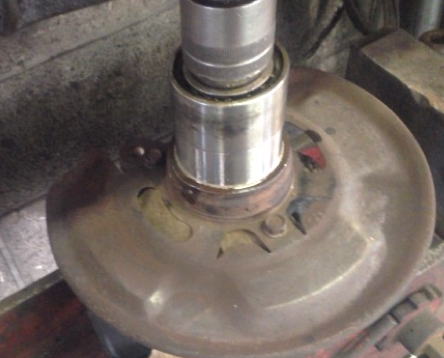

途中までは古いベアリングを当て物にする。ナックルとツライチくらいまで入ったら、

適当なソケットでスナップリングがはまるま位置まで圧入。

c-log1191-13
スナップリングをつけて、アウターのオイルシールをつける。

c-log1191-14

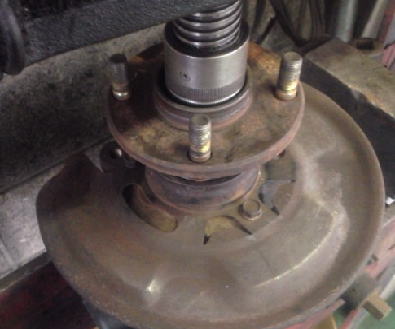

そして今度はハブをベアリングに圧入。この時ベアリングの裏側を適当なソケットで押さえていかないと
ベアリングを駄目にするので注意

c-log1191-15

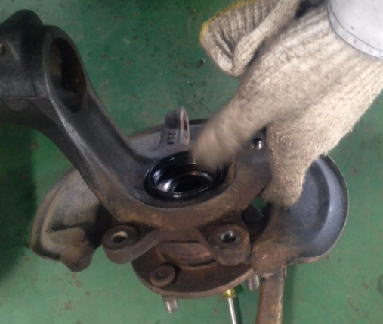

あとはインナーのオイルシールをつけて車両に戻す

c-log1191-16

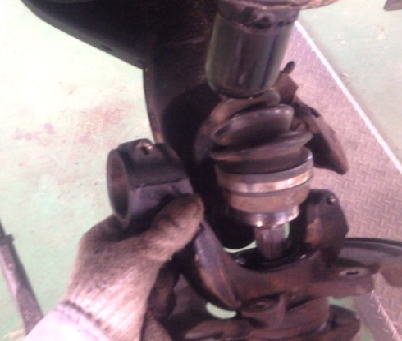

装着

c-log1191-17

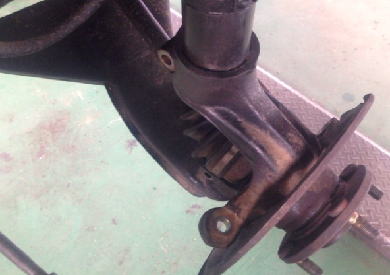

ストラットやロアアーム、タイロッドをつけてローターとキャリパーとつける。

ハブのセンターナットはとりあえず少し締めておきましょう。

タイヤをつけて、ハブのセンターナットを規定トルクで締める

c-log1191-18

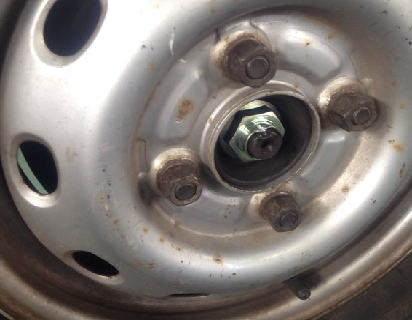

後は廻り止めのカシメを一撃食らわせて終わり。

サンバーのフロントハブベアリングの交換でした。

ハブのセンターナットはたしか180kg・m+2kgくらいの数値でした。190kg・mくらいでちょうどいいかも。
