サンバー ドアアウターハンドル交換

time 2016/09/30

サンバー ドアアウターハンドル交換

スバルサンバーです。
ドアのアウターハンドルが壊れたので交換をレポート

c-log1136-01
アウターハンドルの交換をするには、ドアの内張りを剥がす必要が有ります。

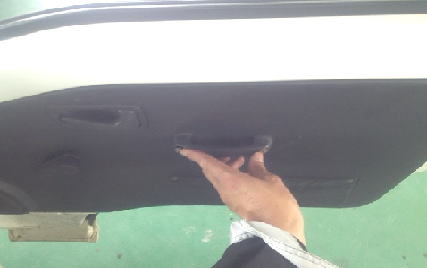

まずは取っ手。プラスネジを外す

c-log1136-02

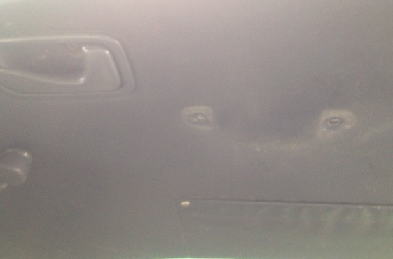

じゃんじゃん外しましょう。

c-log1136-03

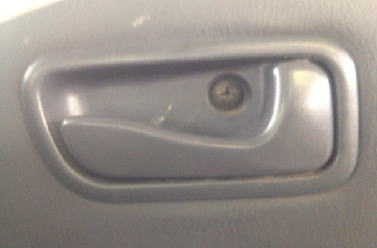

続いてインナーハンドル。これもプラスネジ

c-log1136-04

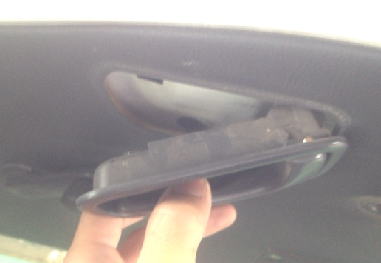

少し前に引っ張りだす感じ。
つながっているロッドも切り離しましょう

c-log1136-05

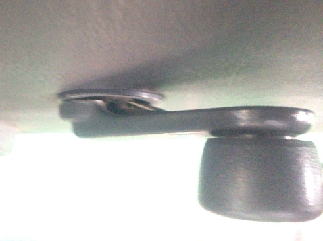

続いてレギュレーターハンドル。これは小さいピンで留まっている。
マイナスドライバーなどでこじってピンを外す

c-log1136-06

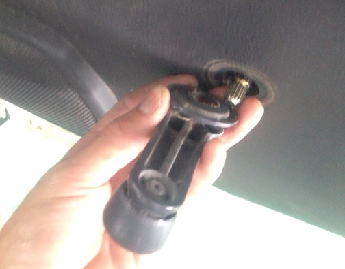

外れた図

これで内張りを支えているものはクリップだけになりました

c-log1136-07

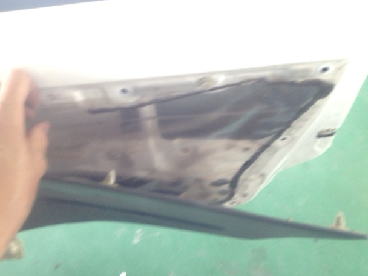

内張りを剥がします。

c-log1136-08

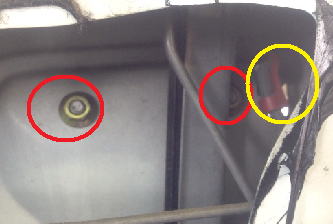

内側からアウターハンドルは止められています。
10mm2本。黄色い丸はロッドが止まっています。

もう少し

c-log1136-09
ロッドをロックしてあるプラスチックからはずして抜きます。

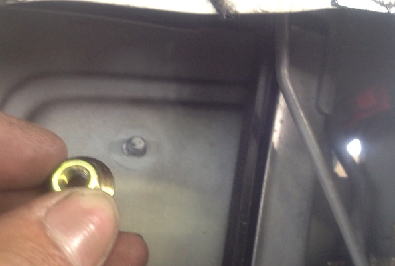

あとは10mmのナットを外すだけ

c-log1136-10

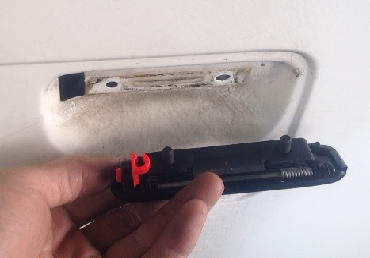

これで外側へ抜けてきます

c-log1136-11
ごらんの通り

c-log1136-12

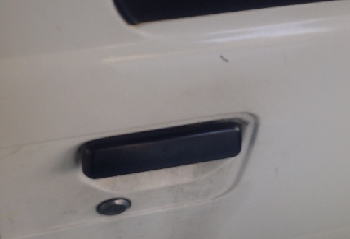

あとは新品に付け替えるだけ

c-log1136-13
簡単です。

サンバーのドアアウターハンドルの交換でした。
