サンバー S211J クラッチオーバーホール

time 2015/03/17

サンバー S211J クラッチオーバーホール

S211J-clutch-oh-1

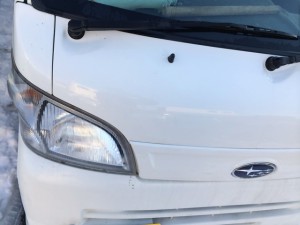

ダイハツのハイゼットのOEMになったスバル サンバーのクラッチをOHしたのでお伝えします。

S211J-clutch-oh-2

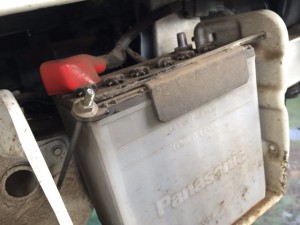

最初にバッテリーのマイナス端子を外しておきます。

S211J-clutch-oh-3

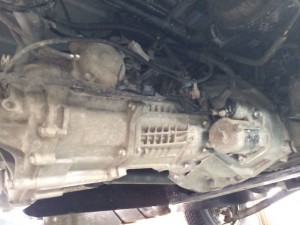

縦置きミッションですが、クラッチのOHは4WDだと4,5時間という指数です。実際には1時間程度もあれば十分。

S211J-clutch-oh-4

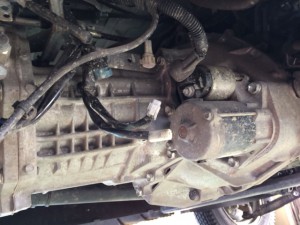

配線を外していきます。

S211J-clutch-oh-5

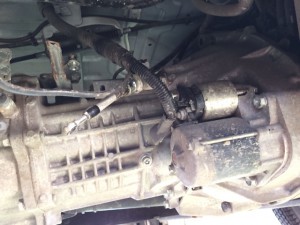

セルモーターは外さない。セルにつながる配線のみ外す。

S211J-clutch-oh-6

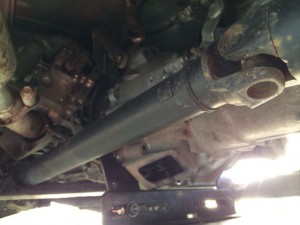

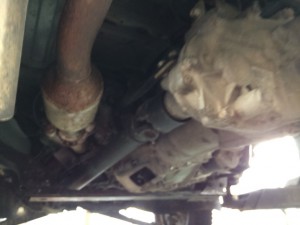

クラッチワイヤーとプロペラシャフトの連結を外す。走行距離が2万キロにも満たないので、ミッションオイルも交換しません。なのでプロペラシャフトは差し込んだままにします。

S211J-clutch-oh-7

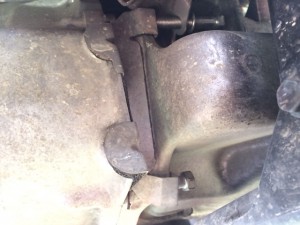

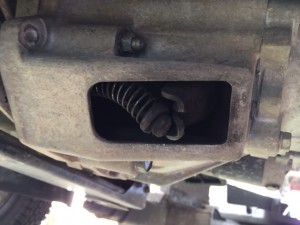

運転席側のエンジンとミッションのつなぎ目にプレートがあります。ここの14mmのボルトと更に奥の12mmのボルトが面倒なだけです。

S211J-clutch-oh-8

ミッションに巨大なステーがありますが、これをとめているボルトが17mm。基本的に17mmのミッションの連結ボルトにはネジロックが塗ってある。

S211J-clutch-oh-9

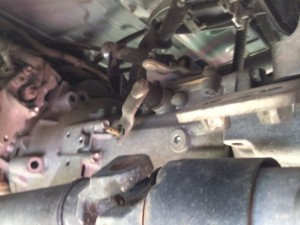

シフトワイヤーは3本。4WDです。

S211J-clutch-oh-10

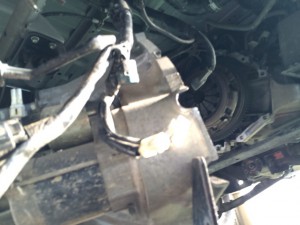

ミッションジャッキを使ってミッションを後方へずらす。

S211J-clutch-oh-11

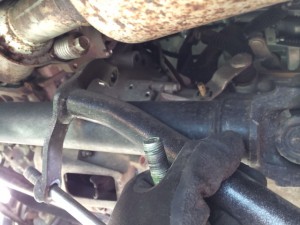

1本スタッドボルトがあるので、まっすぐ後ろへ引き抜かないとダメ。

S211J-clutch-oh-12

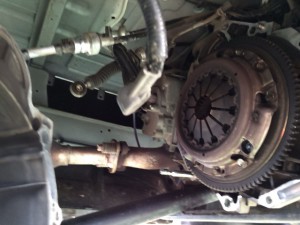

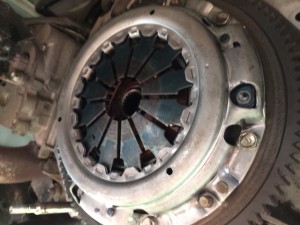

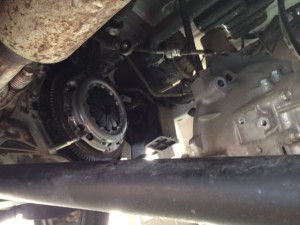

クラッチ。

S211J-clutch-oh-13

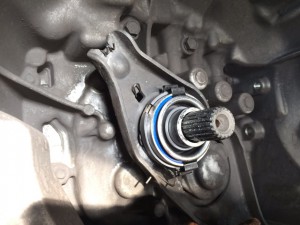

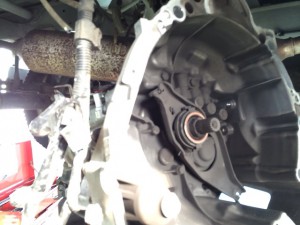

レリーズベアリングを新品にします。

S211J-clutch-oh-14

スプラインとベアリングの摺動部にクラッチグリスを塗布。

S211J-clutch-oh-15

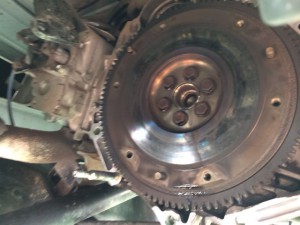

フライホイールです。

クラッチは多分これじゃないですかね?ハイゼットと同じだと思います。

S211J-clutch-oh-16

芯棒を差し込むタイプのセンターだしツールは使えません。

S211J-clutch-oh-17

センターを出したらミッションをドッキングします。スタッドボルトが長いため、まっすぐいれないとはまらない。

S211J-clutch-oh-18

最後がなかなかきっちりいかないんですよね。きちっとはめてからネジを締めましょう。

S211J-clutch-oh-19

あとは元に戻して終わりです。

サンバー S211JのクラッチOHでした



sponsored link

コメント

  • 2万キロ?原因が気なります。

    by 修理屋35歳 €2015年3月17日 13:59

    • オーナーがお年寄りで、耳が遠いため半クラッチを使っている自覚がないのが原因ですね。
      最短で60kmという人がいました。

      by MHO €2015年3月17日 20:32

      • 60km!!!
        クルマが燃えなくてよかったですね(笑)
        スズキのオートギヤシフトとかを勧めたいくらいです。

        by 修理屋35歳 €2015年3月19日 13:47

        • あるていど若いうちにATにも馴染んでおかないと、MTからATへの移行がお年寄りには難しいらしいんですよね。

          by MHO €2015年3月19日 21:01

          • 売れる売れない関係なしに、MTしか乗れない人たちもまだまだ現役ドライバーだということを、メーカーでも認識してもらわないと困りますね。
            特に田舎では交通の便を考えると尚更だと思います。

            by 修理屋35歳 €2015年3月20日 13:45

          • 年を取ってからATに乗れるかというと、そうでもないのが現状ですね。
            やはり、長年マニュアル車を乗っていた人はAT車を運転するのが怖いんだそうです。

            by MHO €2015年3月22日 20:13
