サンバーバン スライドドアアウターハンドル交換

サンバーバン
スライドドアアウターハンドル交換

TV2

c-log1245-01
サンバーのバンですが、リヤのスライドドアが外側から開かなくなったということで
スライドドアのアウターハンドルを交換することになりました

c-log1245-02

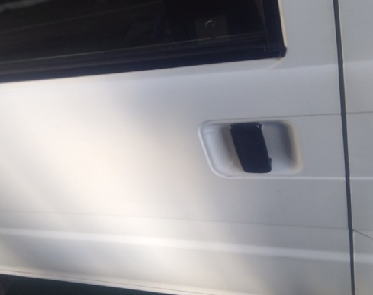

外側からスライドドアが開けられない

c-log1245-03

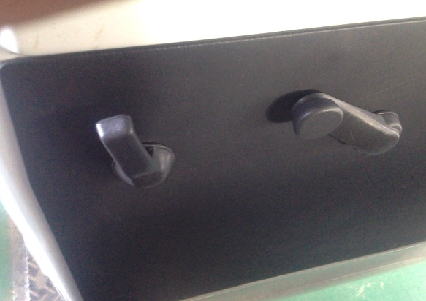

内張りを剥がす必要があるので、ドアのインナーハンドルとレギュレーターハンドルを外します

c-log1245-04

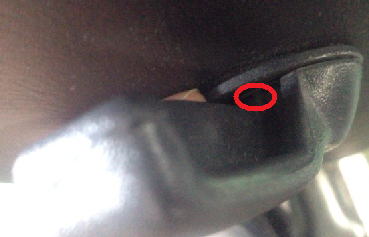

見えにくいですが、インナーハンドルは針金のようなクリップで止められているので
このクリップをまずは外す

c-log1245-05

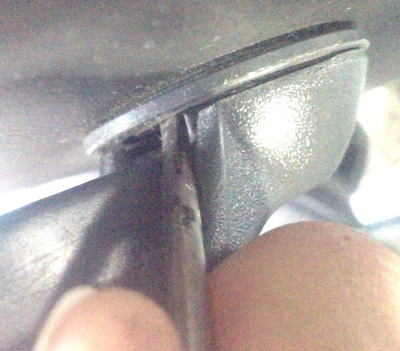

マイナスドライバーを曲げたようなもので引っ張り上げます。飛んでいくので注意してください

c-log1245-06

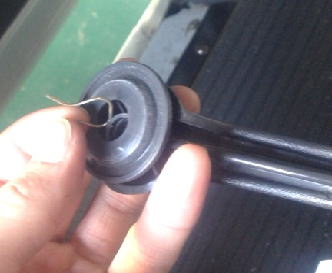

取れた図

c-log1245-07

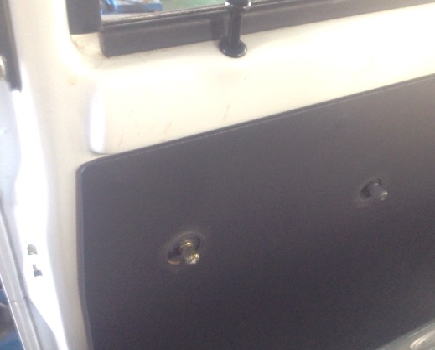

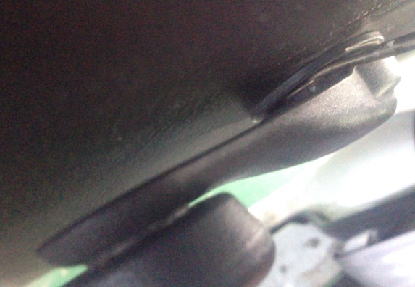

ガラスのレギュレーターハンドルも同様のクリップで止まっているので
クリップを引っ張り上げる

c-log1245-08
内張りを剥がす

c-log1245-09

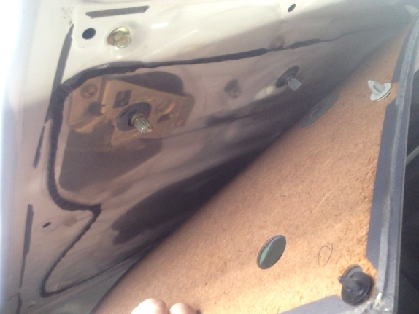

これで準備Ok

c-log1245-10

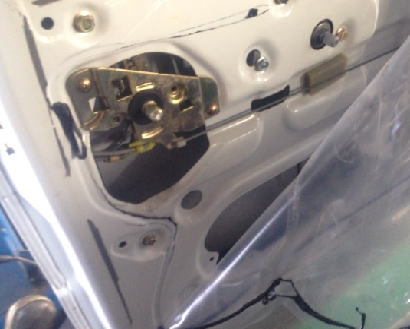

防水のビニールもすこしはがす

c-log1245-11

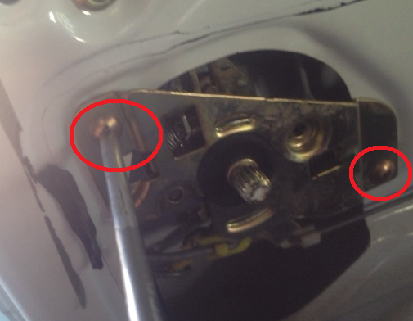

ドアのインナーハンドルがつながる部分を切り離す。ビス2本。

アウターハンドルはこの奥です

c-log1245-12

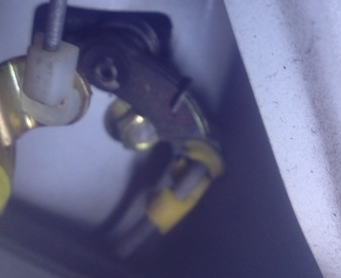

アウターハンドルとロッドを切り離す

c-log1245-13

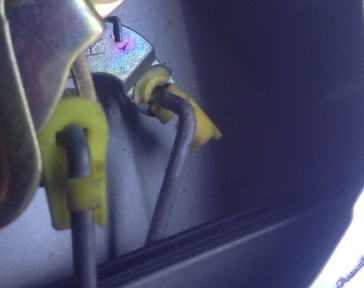

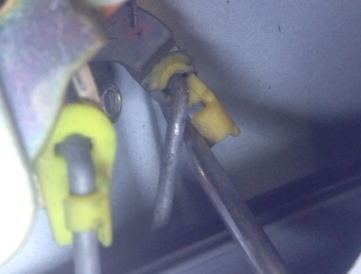

このようにマイナスドライバーでこじって黄色い固定しているものを外す

もう少し

c-log1245-14
ロッドをアウターハンドルから外したら、取り付けの10mmを2本外す

c-log1245-15

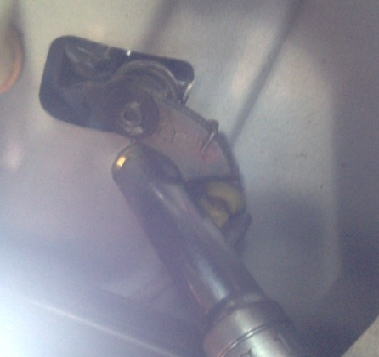

ネジを落とさないように

c-log1245-16

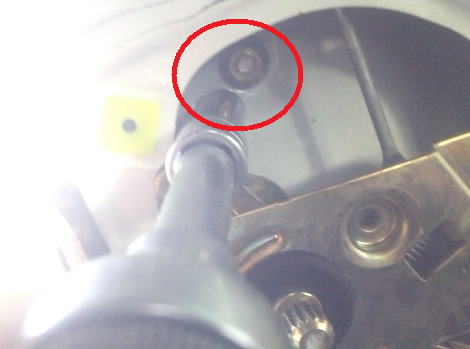

上はこの部分にナットで止まっています

c-log1245-17

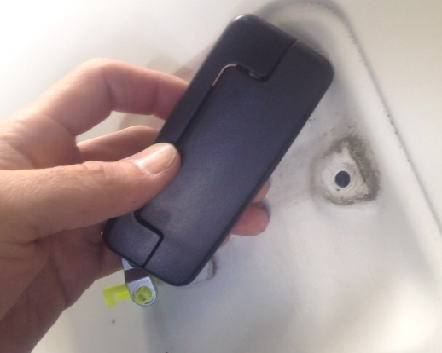

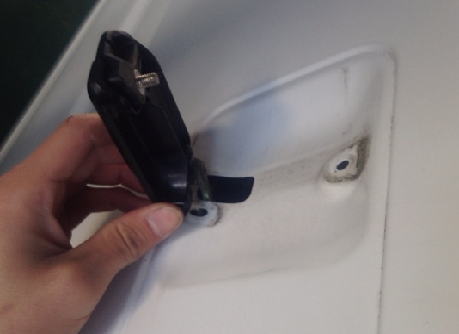

これで外側からアウターハンドルを抜く

c-log1245-18
あとは逆の手順ではめる

c-log1245-19

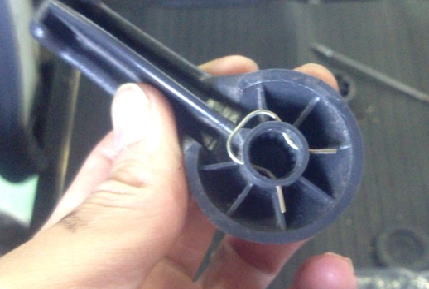

インナーハンドルなどは、ハンドル側にクリップを取り付けた状態で
ドア側のスプラインに押し付ければはまります

c-log1245-20

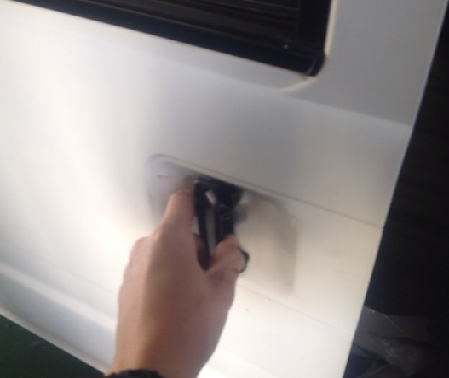

あとは動作確認をすること

サンバーバンのスライドドアアウターハンドルの交換でした。

c-log1245-21

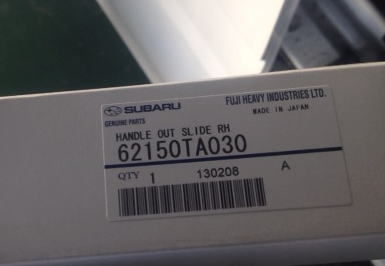

品番
