サンバー ウインカーが出ない修理 フラッシャーリレー交換

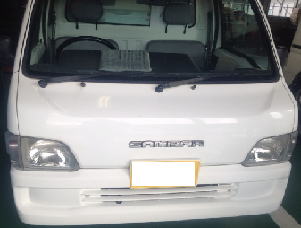

スバル サンバーです。
ウインカーが出なくなったということで入庫

c-log1224-01
サンバー

比較的同じトラブルがおきやすいので紹介。
ウインカーが出なくなるんですよ。サンバー

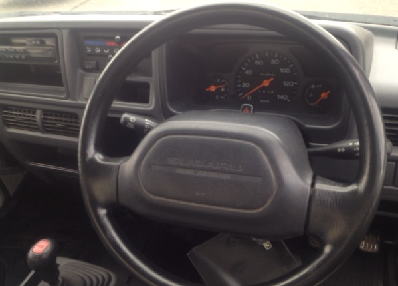

c-log1224-02
ウインカーだけじゃなくてハザードもでなくなります。
スイッチを動かしたら、一度だけカチっという音がするけれど、ウインカーも何も出ない。
そんなときはまずこれを疑ってください

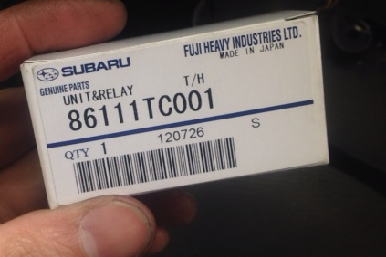

c-log1224-03
フラッシャーリレー。

場所はここ

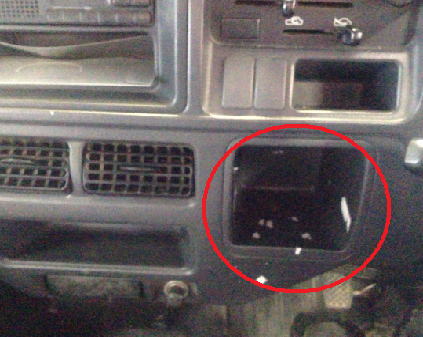

c-log1224-04

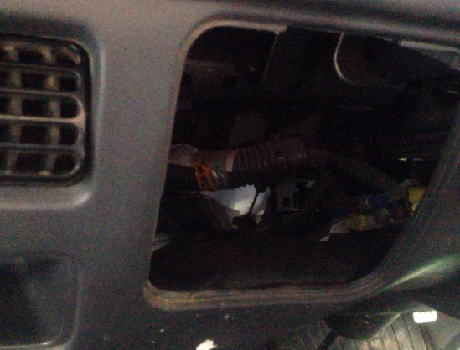

ヒーターコントロールの下のこの小物入れを外します。
裏側から手を入れて、表へ押し出すようにすると傷をつけないで外せます

c-log1224-05

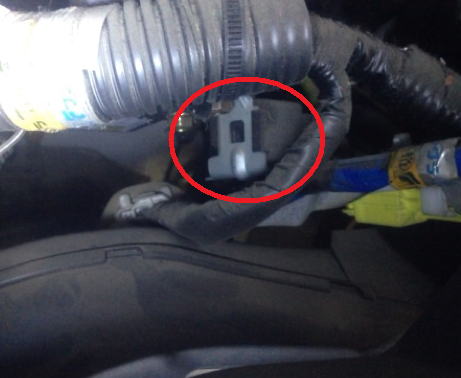

この奥にTT2はフラッシャーリレーが着いています

c-log1224-06
ハーネスとダクトに挟まれる形でついています。
ボディに10mmで取り付けられています

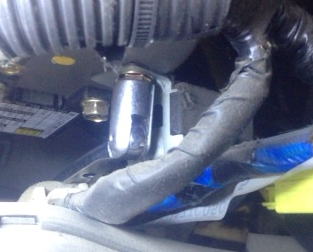

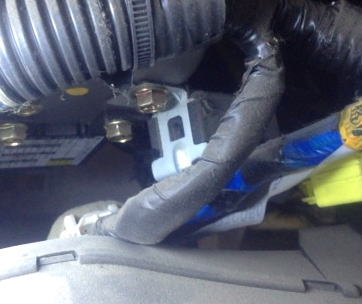

10mmを外してカプラーを外す

c-log1224-07
c-log1224-08
10mmを外しています

c-log1224-09

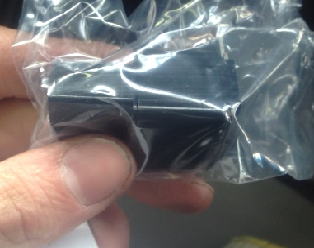

形は年式によって違います。ちなみに旧規格のKS4のものを流用することも可能です

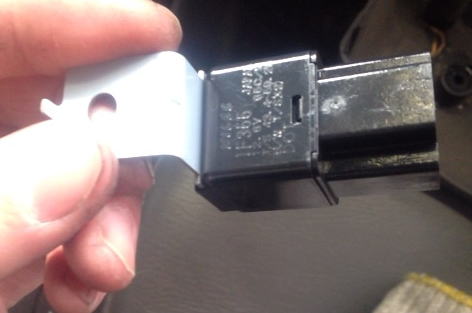

c-log1224-10

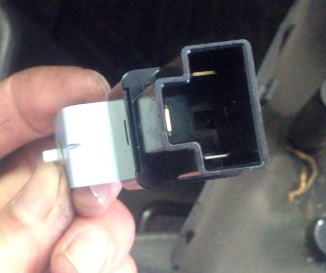

こんな形をしています。年式によって形やステーが違います

KS4という旧規格のものでもはまった。

c-log1224-11

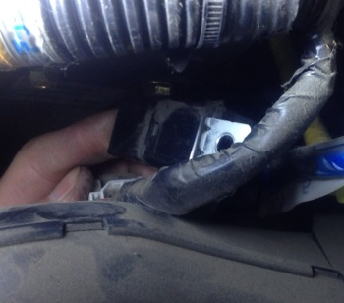

3極のカプラーです

c-log1224-12
新品へ交換

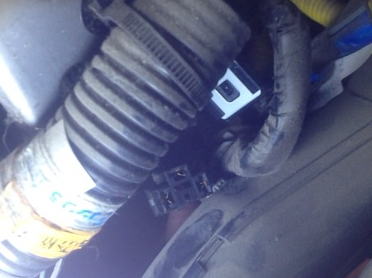

c-log1224-13
取り付けたらカプラーをつける

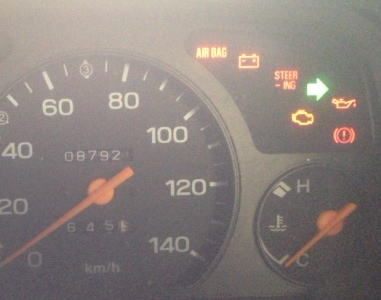

c-log1224-14
直った。値段は3210円です。平成25年現在価格です。

ご参考までに。
