セレナ ATミッション脱着 リヤクランクオイルシール交換

time 2016/07/18

セレナ ATミッション脱着 リヤクランクオイルシール交換

日産セレナです。
オイル漏れで、ヘッドカバーパッキンと、ディスビのOリングをまずは交換してみました。
が、まだ完全に止まらない模様。なので意を決してミッションをおろしてリヤクランクのオイルシールを交換することに

c-log1067-01
日産セレナ。ガソリンエンジン搭載モデルです。
ミッションは縦置きなので作業はそんなに大変じゃない

c-log1067-02

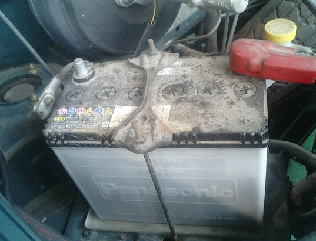

バッテリーのマイナスをまずは外す

c-log1067-03

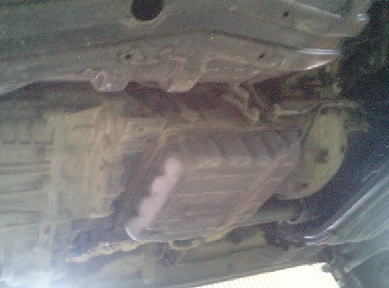

ミッション

c-log1067-04

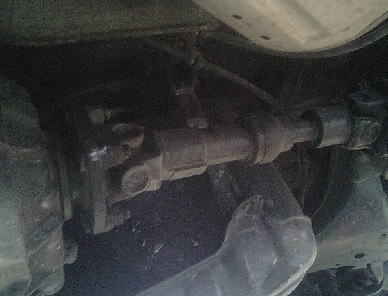

プロペラシャフトを外す

c-log1067-05

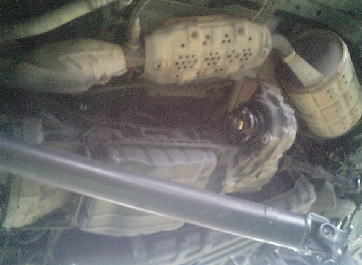

前のプロペラシャフトは、センターベアリングを外さないと抜くだけのクリアランスができない

c-log1067-06

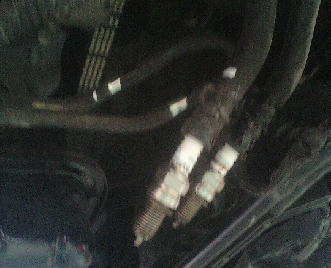

ATクーラーへのホースを外す。パイプはミッションにつけたまま抜いて来る

c-log1067-07

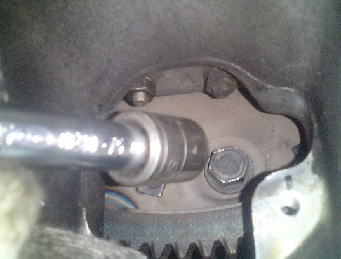

ミッションのサービスホールを外して、クランクのネジを回しながらリングギヤとトルクコンバーターを
つないでいる14mmのネジを4本外す

c-log1067-08

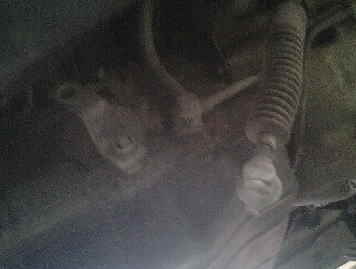

シフトワイヤーをはずす。1本だけ

c-log1067-09

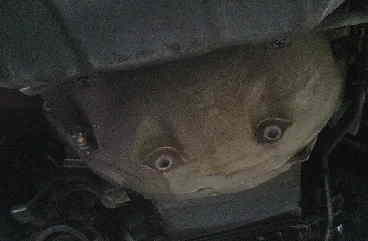

ある程度ベルハウジングのボルトを外していく。ミッションジャッキをかけるため

c-log1067-10

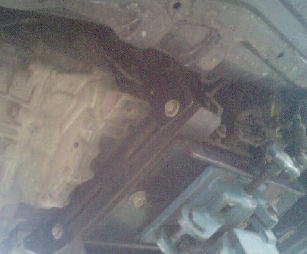

ミッションジャッキをつけた状態で、ミッションマウントを外す

c-log1067-11

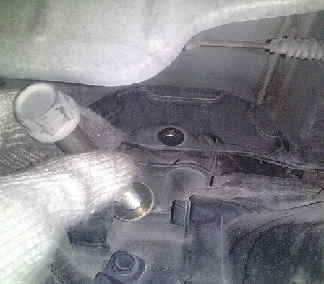

ミッションマウントは17mm。1つだけ

c-log1067-12

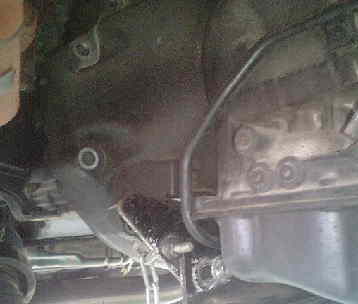

ベルハウジングのボルトを全て外す。中には2本セルモーターの取り付けネジも含まれて居ます
あとバキュームホースが2本前と後ろでつながっているのでそれも外す

c-log1067-13

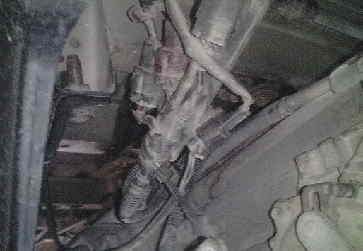

配線のカプラーを抜く。5,6個くらい

c-log1067-14

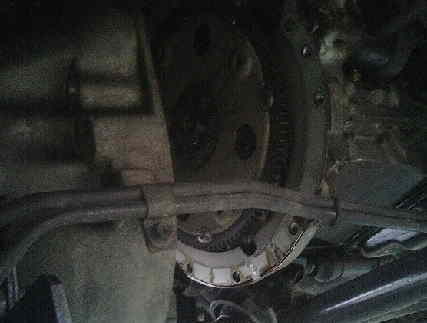

ミッションとエンジンの隙間をこじって慎重に切り離す

c-log1067-15

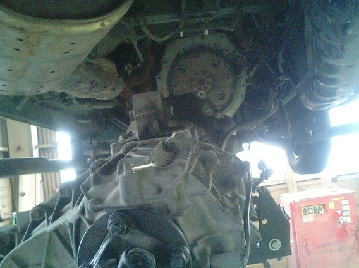

外れたミッション

c-log1067-16

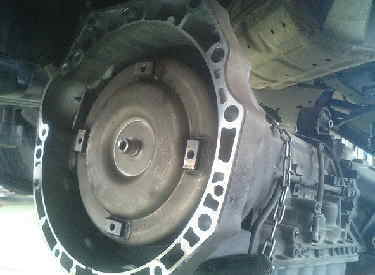

トルコンはミッション側に残した状態で降ろす。じゃないとオイルが出てしまう

もう少し

c-log1067-17

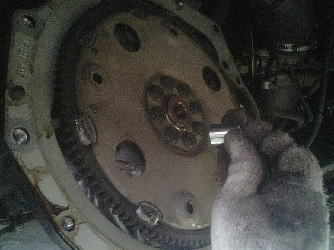

リングギヤを外す。14mmのボルトの12角を使っている

c-log1067-18

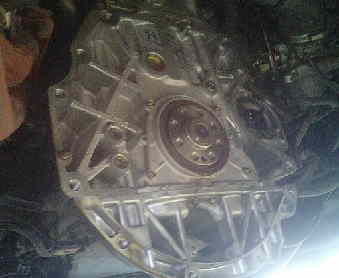

ようやく現れたクランクのリヤオイルシール

c-log1067-19

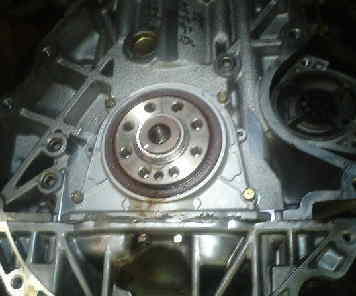

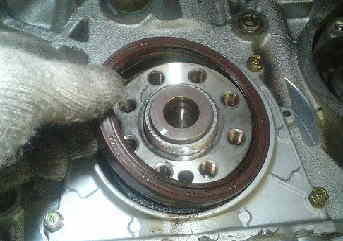

確かにもれている。でも思ったほどじゃない

c-log1067-20
古いオイルシールを外す

c-log1067-21

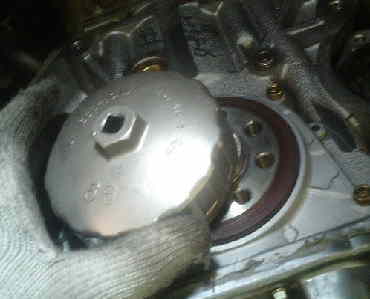

新しいオイルシールはカップレンチなどをつかって打ち込む

c-log1067-22

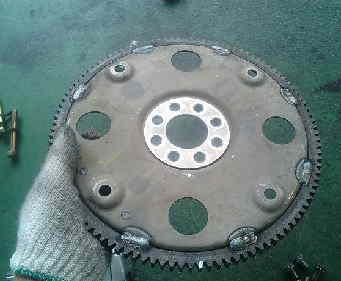

リングギヤを取り付ける

c-log1067-23

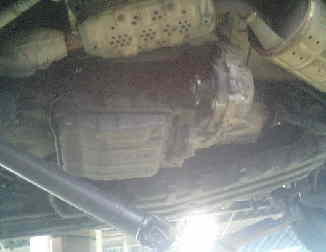

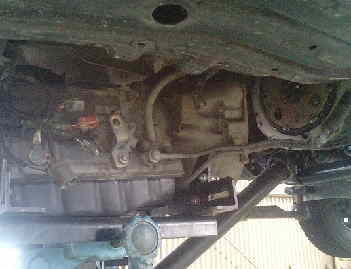

ミッションとエンジンをドッキング。あとは元に戻していく

c-log1067-24

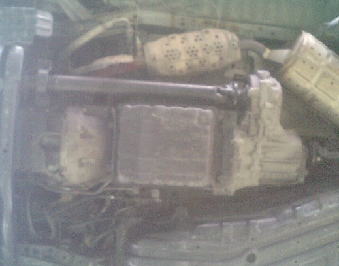

忘れ物のないように

c-log1067-25
組み付け後、エンジンオイルを交換して1時間くらいかけておいたけど漏れはなし。

ということで、セレナのリヤクランクオイルシールの交換でした。
3~4時間くらい。パワーが必要です。

オイルシールを交換する前に添加剤を入れてみるのも一つの手だと思います。
