スズキ ソリオ クーラント漏れ ウォーターポンプ交換 MA15S

time 2015/04/11

スズキ ソリオ クーラント漏れ ウォーターポンプ交換 MA15S

solio-ma15s-waterpump1

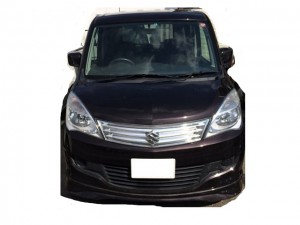

スズキのソリオです。型式はMA15S。

クーラントがウォーターポンプより漏れていたので、ウォーターポンプを交換することになりました。

solio-ma15s-waterpump35



ソリオのウォーターポンプは整備指数で1、8時間。そんなに難しい部類には入りません。エンジンもタイミングチェーンなので、オルタネーターのベルトを外すだけ。

まずはラジエターのドレンコックよりクーラントを抜き取ります。

solio-ma15s-waterpump3

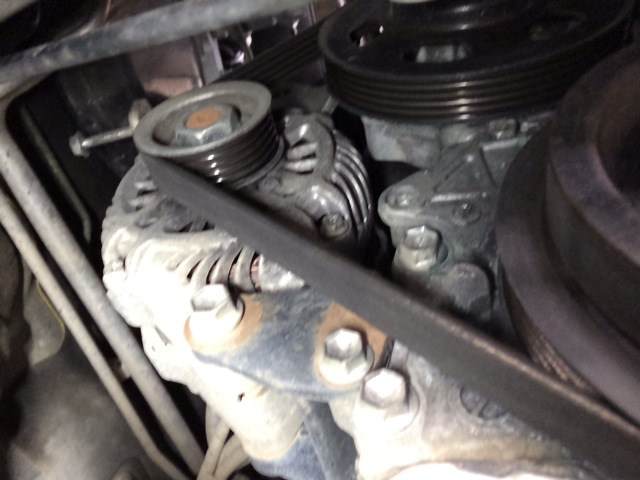

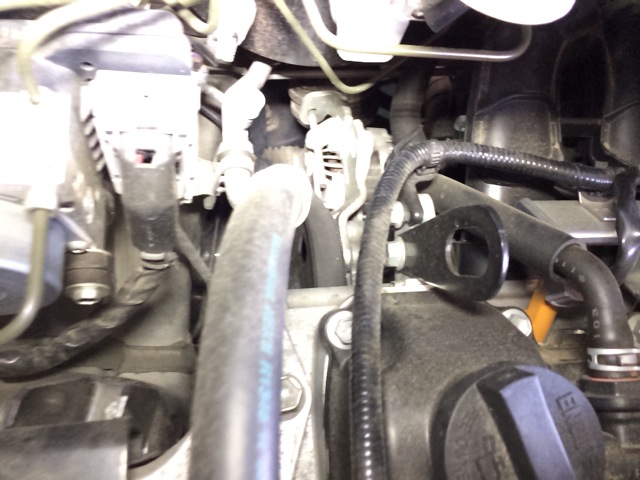

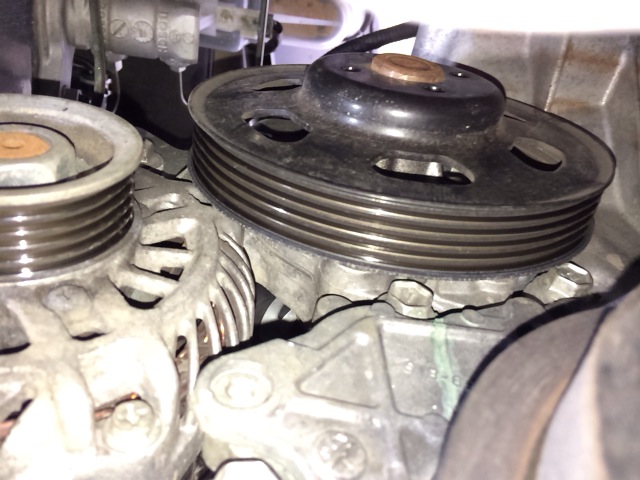

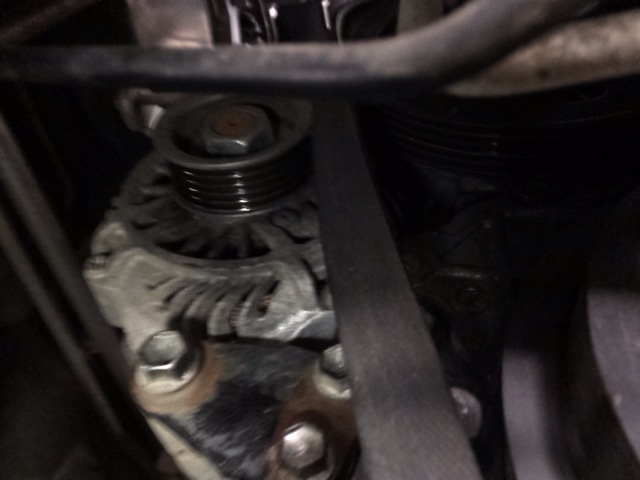

ウォーターポンプはオルタネーターの横に付いています。オルタネーターベルトを外す前に、ウォーターポンププーリーのボルト10mmの4本を緩めておく。ベルトを外してからだと、プーリーが空回りして回り止めが必要になりますから。

solio-ma15s-waterpump4



10mmのメガネで緩めたらスパナでさらにすこし緩める。プーリーを外すのはベルトを取ってからです。

solio-ma15s-waterpump5

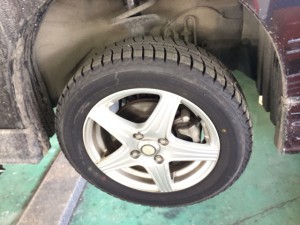

作業的には上からでも下からでもウォーターポンプの交換は可能です。作業性を高めるために右フロントタイヤを外します。

solio-ma15s-waterpump6

そしてフェンダーの横のカバーも外す。クリップ4つ程度でした。

solio-ma15s-waterpump8

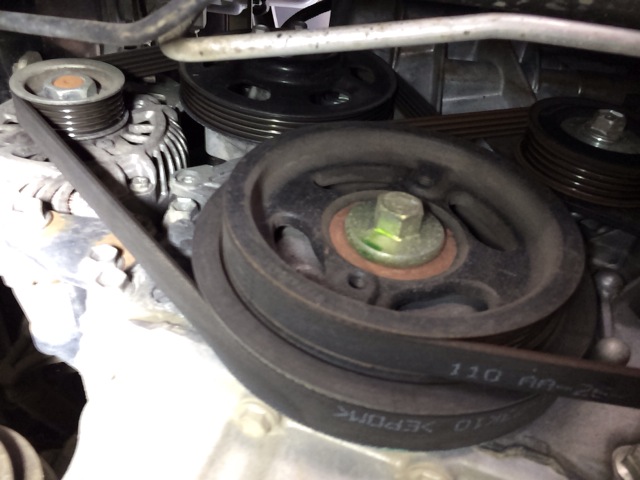

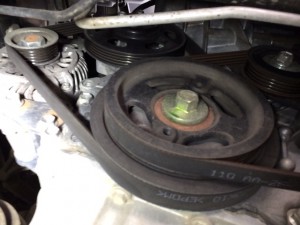

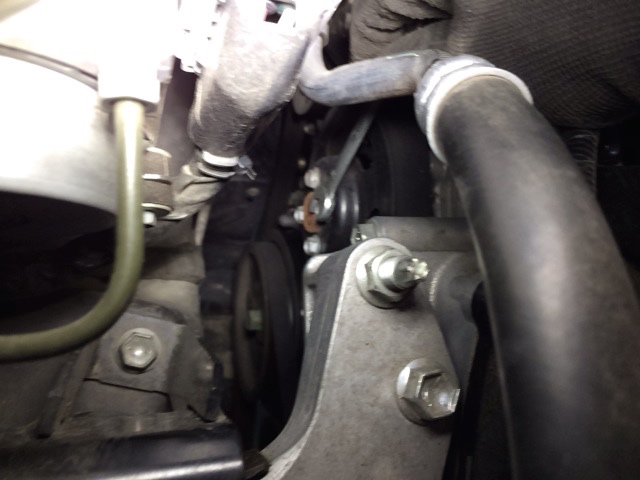

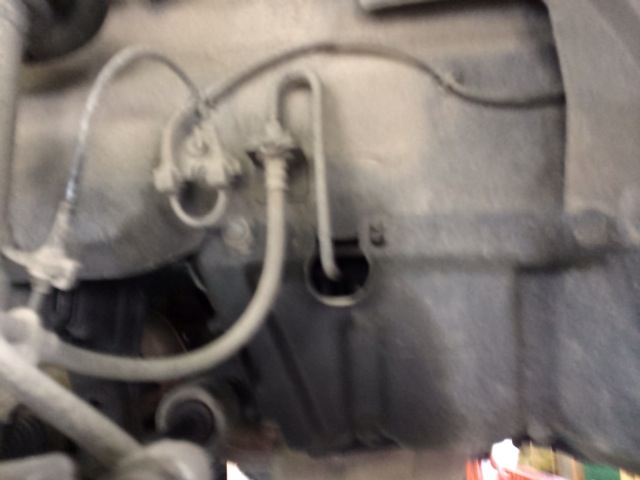

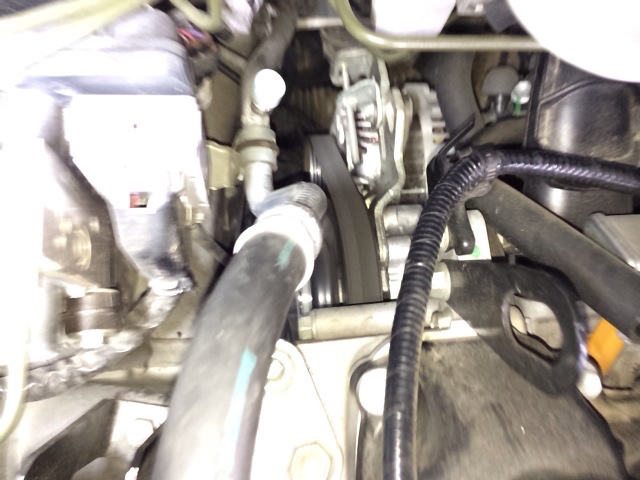

下から見た図になります。

solio-ma15s-waterpump9

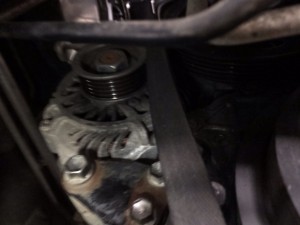

オルタネーターベルトを外します。

solio-ma15s-waterpump11



今回ベルトは再利用するので、オルタネーターとウォーターポンプのプーリーからベルトを外しておくだけでOK。

solio-ma15s-waterpump12



ウォーターポンププーリーを外します。

solio-ma15s-waterpump13

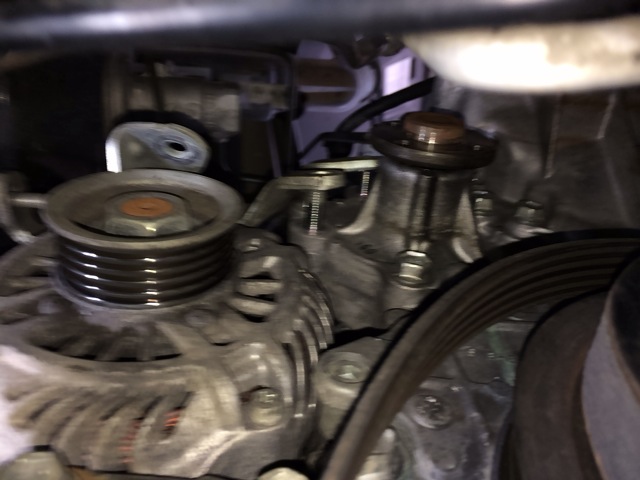

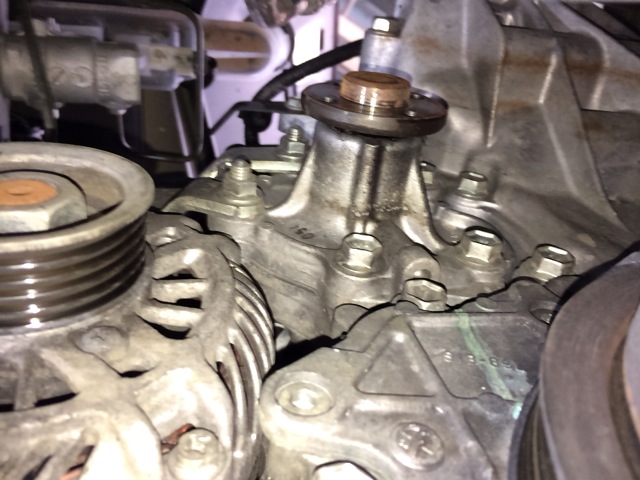

これでウォーターポンプが見えます。取り付けボルトは12mmで6本程度だったと思います。ちなみに2本がナットでオルタネーターのステーになっています。先にそれを外す。

solio-ma15s-waterpump14

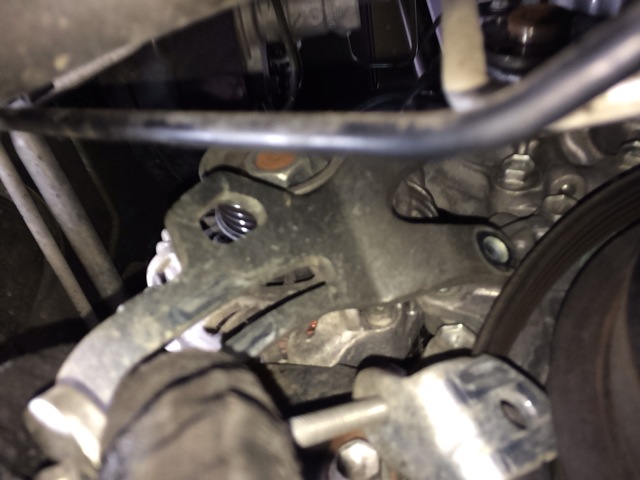

オルタネーターのステーを外しています。

solio-ma15s-waterpump15



オルタネーターのステーを外したので、残りはすべてボルト。それらを外す。

solio-ma15s-waterpump16



とり外したオルタネーターのステー。

solio-ma15s-waterpump17



ウォーターポンプのボルトを外したら、プラスチックハンマーなどで、衝撃を与える。そうすると残りのクーラントが出てくるので注意。

solio-ma15s-waterpump19

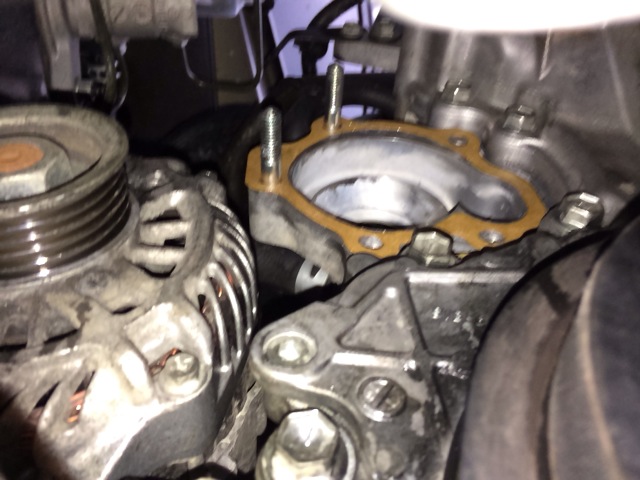

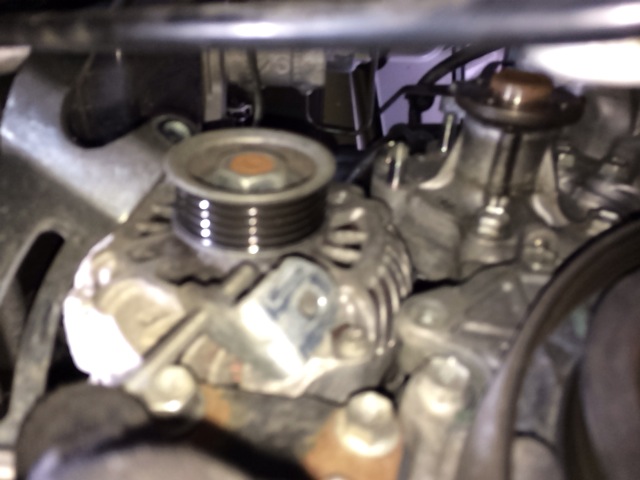

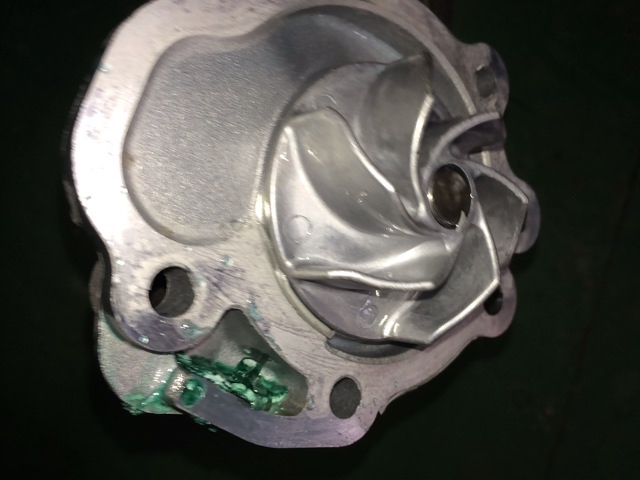

ウォーターポンプを外した図。これは上に外してきましたが、下からでも外せます。

solio-ma15s-waterpump20

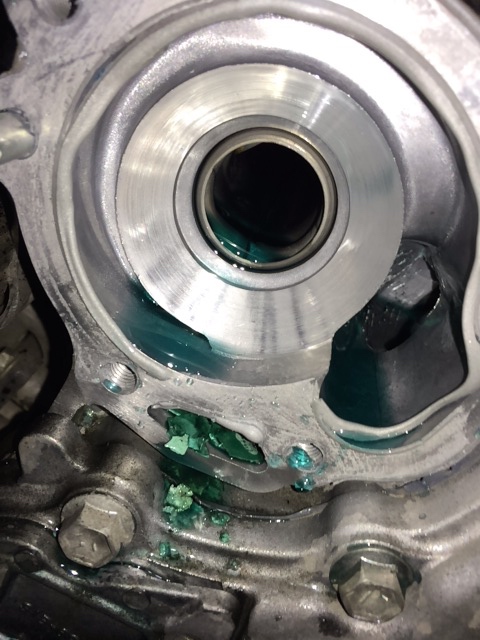

クーラントが漏れている部分。

solio-ma15s-waterpump21



使用されているのは液体ガスケットでした。綺麗に取り除きます。

solio-ma15s-waterpump22

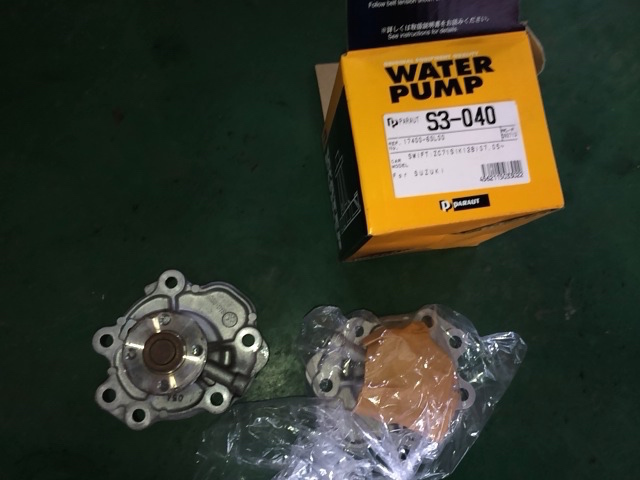

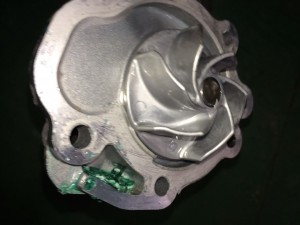

用意したのはパロートのウォーターポンプ。

これは、メーカーは違いますがMA15S用。

solio-ma15s-waterpump23



パロートのウォーターポンプにはガスケットが付いていたので、それを使う。付属していない場合は液体ガスケットを使います。

solio-ma15s-waterpump24

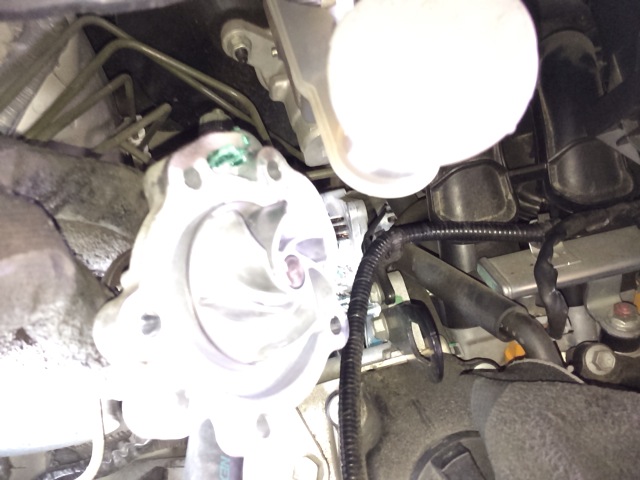

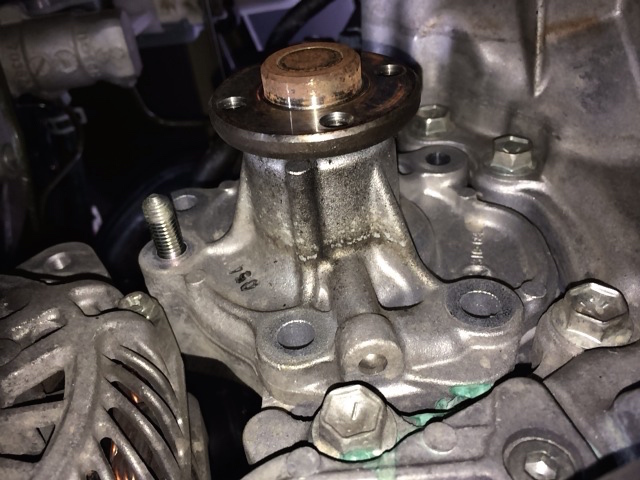

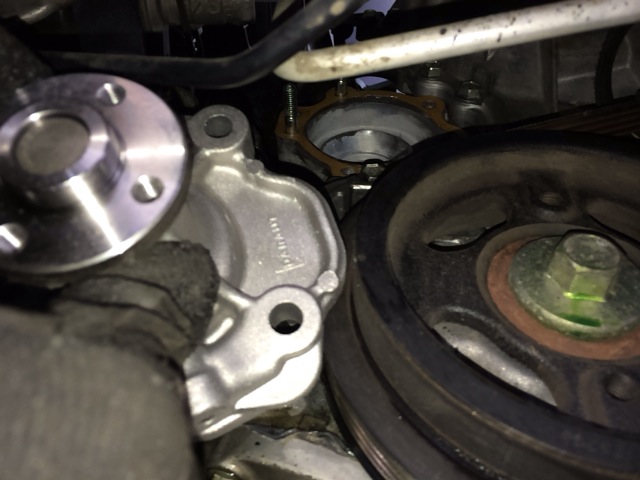

新しいウォーターポンプを取り付ける。

solio-ma15s-waterpump26

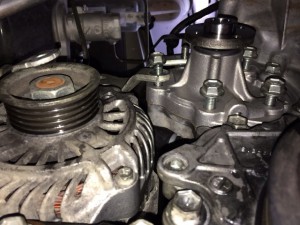

ネジをすべてセットしたら、対角線上に均等に締めていきます。

solio-ma15s-waterpump28

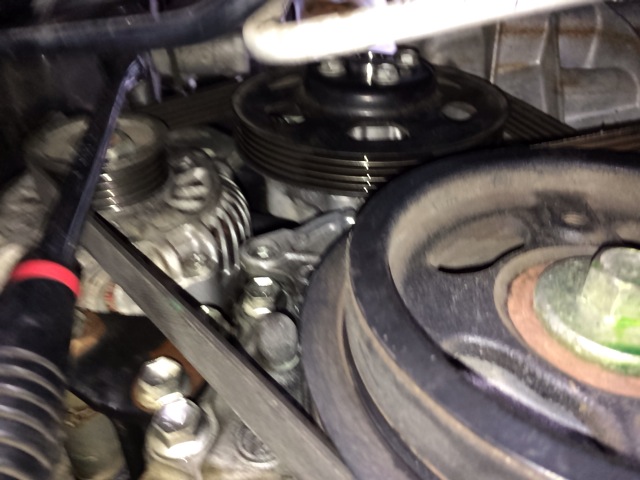

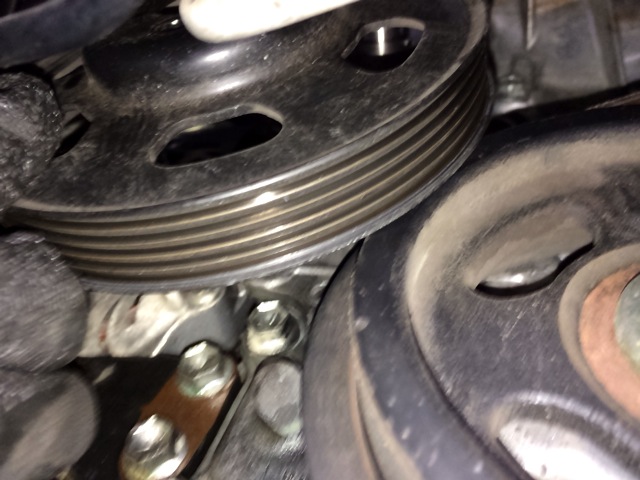

ウォーターポンププーリーを取り付ける。空回りするのでマイナスドライバーなどで回り止めをしながら締め付けます。

solio-ma15s-waterpump30

オルタネーターベルトを取り付けます。

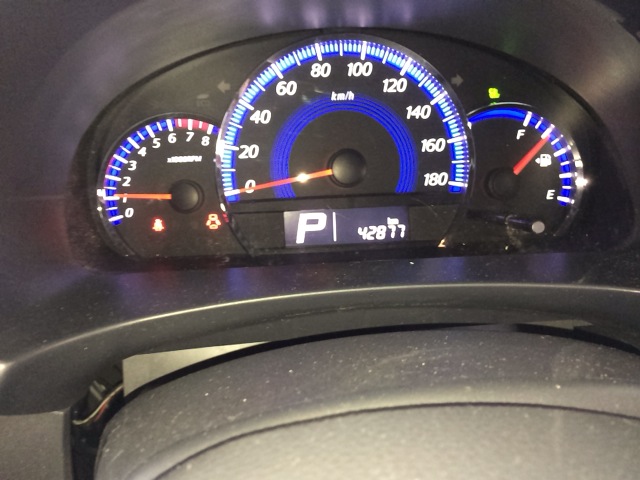

一緒にベルトも交換するのがベストだと思います。この車は走行が2万キロに満たなかったので再利用しました。

solio-ma15s-waterpump31

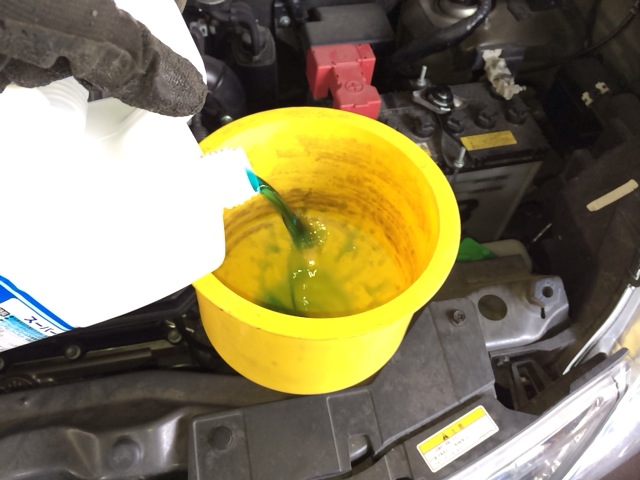

全部組み終わったら、クーラントを入れます。

4リットルあればちょうど足りました。

そして役に立つクーラントエア抜きのファンネル。最近のスズキ車はエア抜きが難しくなってます。これを使うのがベストです。

solio-ma15s-waterpump32

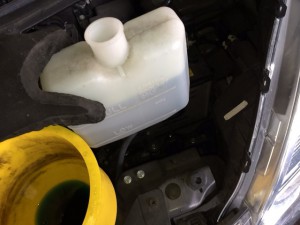

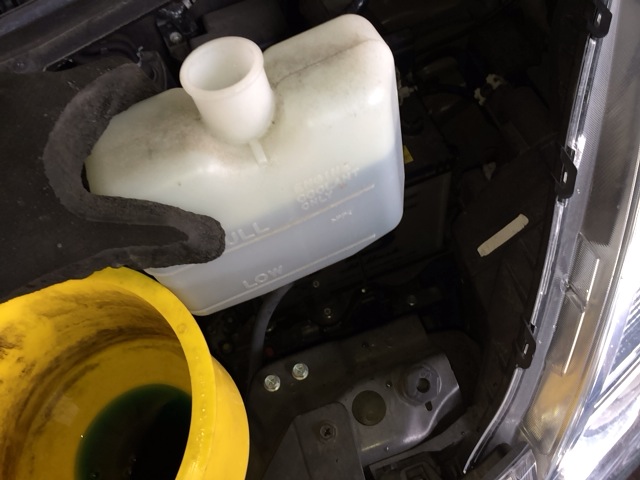

サブタンクのスーパークーラントも入れ替える。

solio-ma15s-waterpump33

サーモスタットが開いてヒーターが効いてくるまでレーシング。

solio-ma15s-waterpump34

あとは漏れがないか確認すること。最後にクーラントの量を調整して終わり。
