タント オーディオ取り付け LA610S

time 2015/03/30

タント オーディオ取り付け LA610S

tanto-la610s-audio1

ダイハツのタントです。型式はLA610Sです。

tanto-la610s-audio2

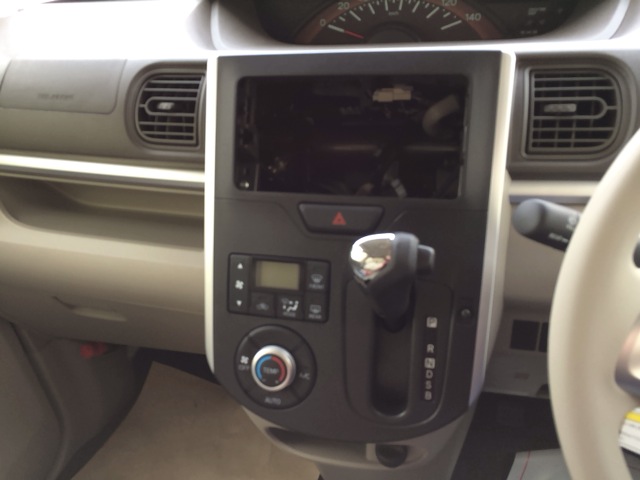

新車の取り付けで、オーディオレス仕様です。オーディオレスなので作業は簡単。

tanto-la610s-audio3

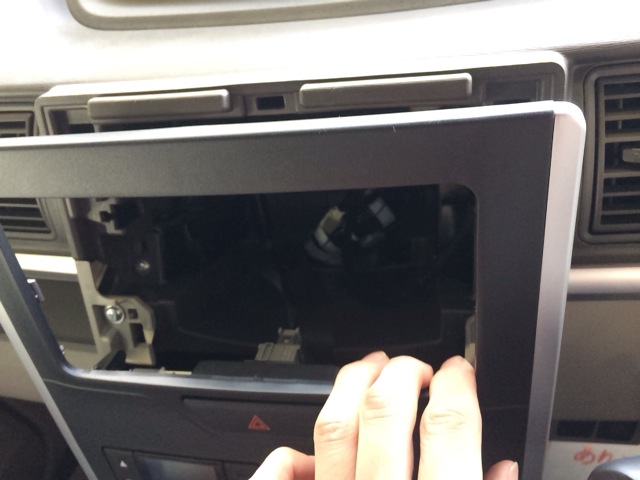

パネルを手で引っ張って外します。結構硬いです。周りをゆっくりと剥がしていくようにしてください。無理に引っ張ると曲がったり折れたりします。

tanto-la610s-audio4

このシフトレバーの部分のパネルを外さないと、メインのパネルは外せません。このシフトのパネルは下を最初に引っ張ります。

tanto-la610s-audio5

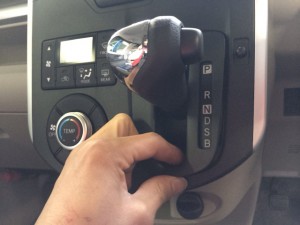

シフトレバーをNレンジにしてパネルを外す。

tanto-la610s-audio6

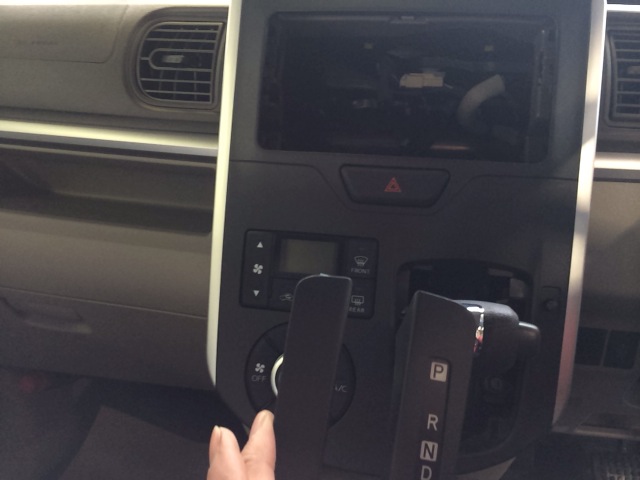

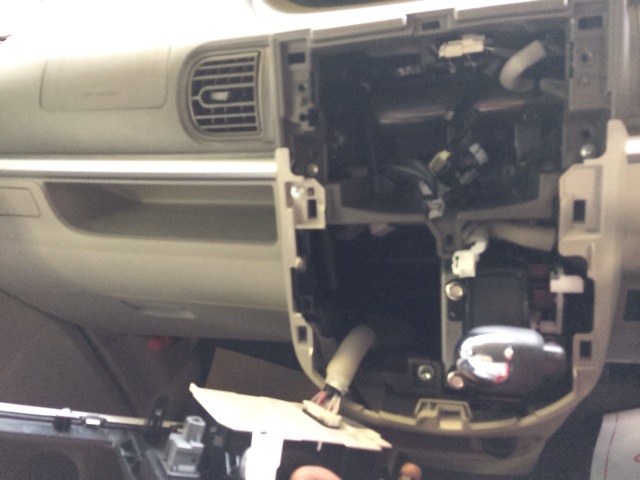

これでメインのパネルが外せます。

tanto-la610s-audio7

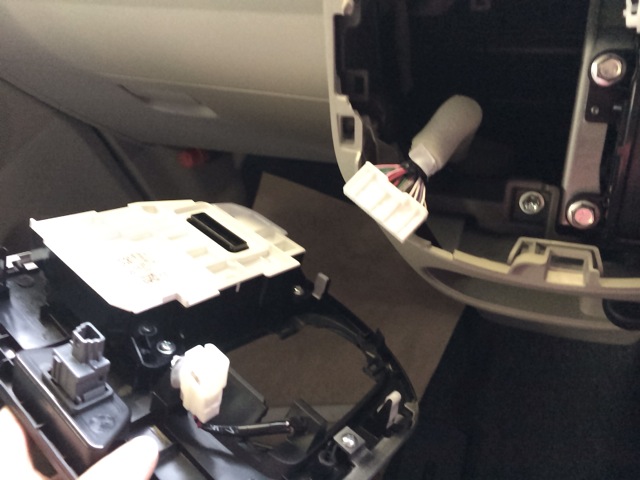

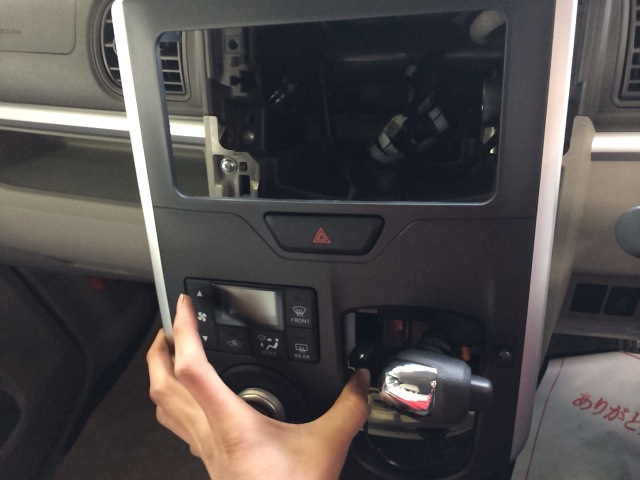

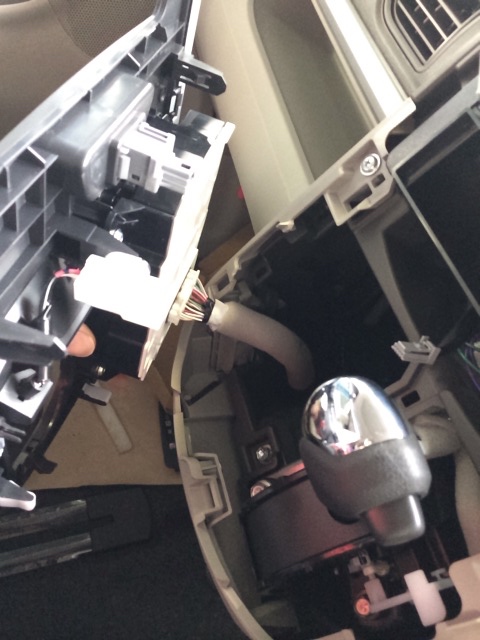

メインのパネルにはカプラーが3つ。ハザードのカプラーとオートエアコンのカプラー。あとはシフトレバーのイルミネーション電源のカプラーがついています。

このとき、Nレンジにはいっているため、オートエアコンの一番大きなカプラーは外さないようにしてください。一番大きいカプラーはシフトレバーをこの状態でPレンジにして電源をオフにしてから外します。

そうしないと、エンジンチェックランプを点灯する可能性があるんです。

tanto-la610s-audio8

電源をオフにしたのでカプラーを外す。

tanto-la610s-audio9

準備OKです。

tanto-la610s-audio10

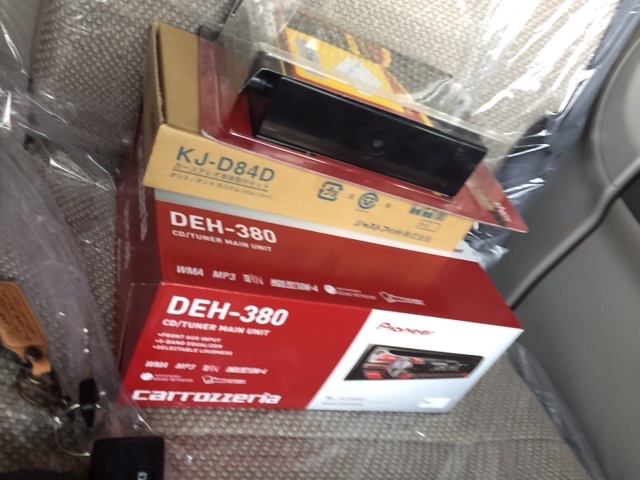

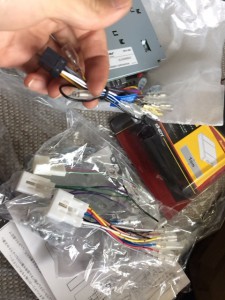

今回用意したオーディオ。

安いですよ。

tanto-la610s-audio11

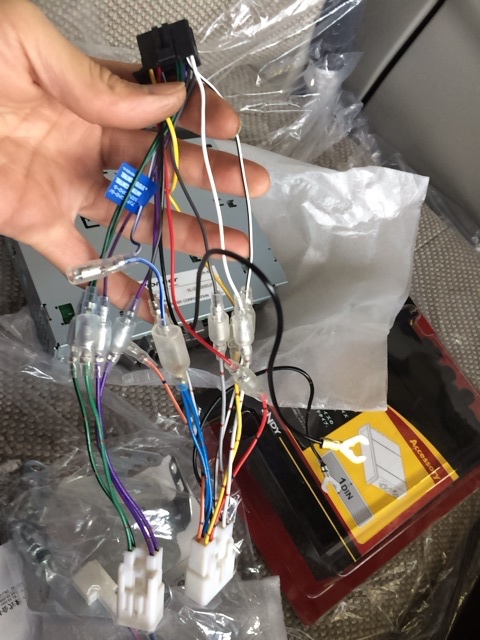

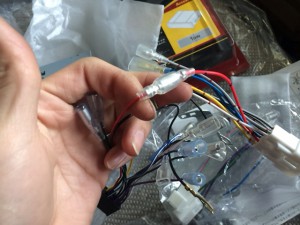

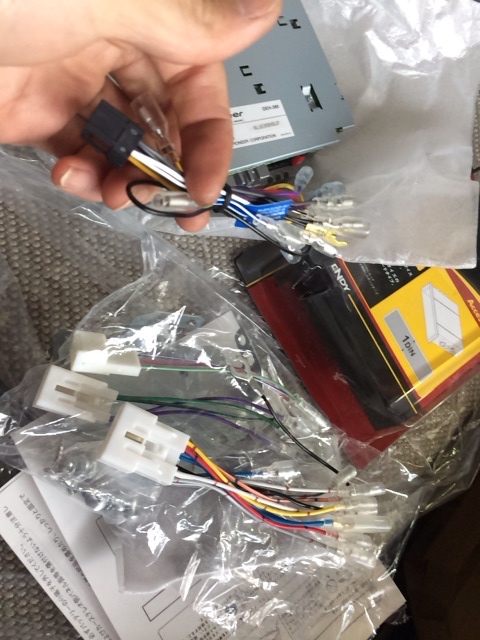

まずは配線キットを先に接続します。オーディオに付属されている配線と、配線キットの配線をつないでいきます。

tanto-la610s-audio12

基本的に同じ色の配線をつないでいくだけでいいのです。楽チン。

tanto-la610s-audio13

一通りつないだらこちらも準備はOK。

tanto-la610s-audio14

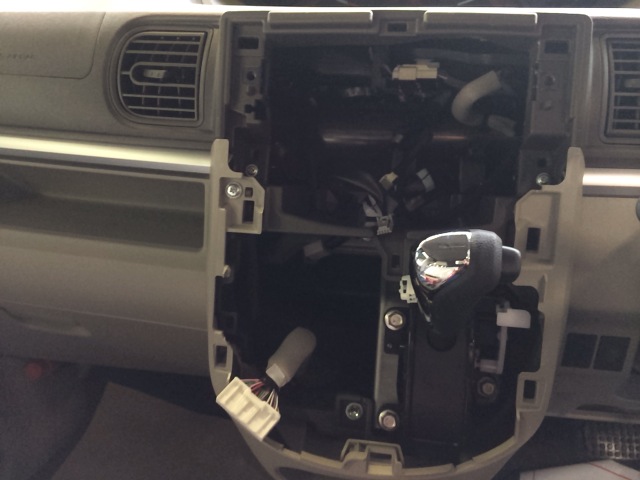

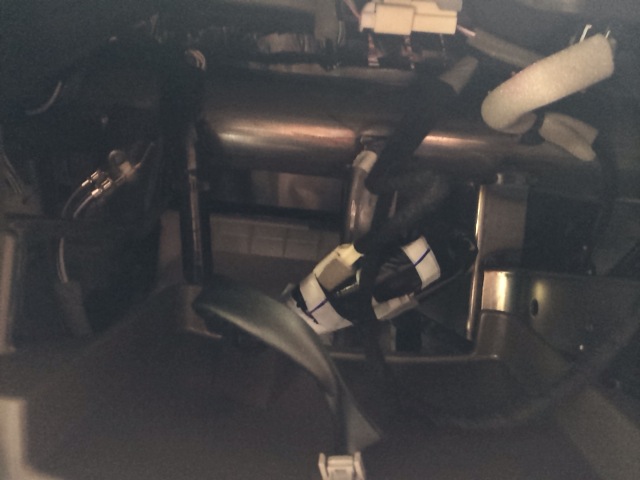

続いて車両側のハーネスを引っ張り出します。奥に固定してテープで止められているのです。さすがオーディオレス

tanto-la610s-audio15

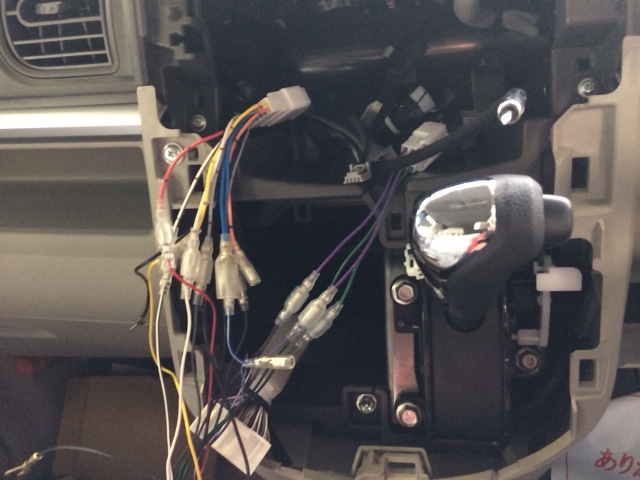

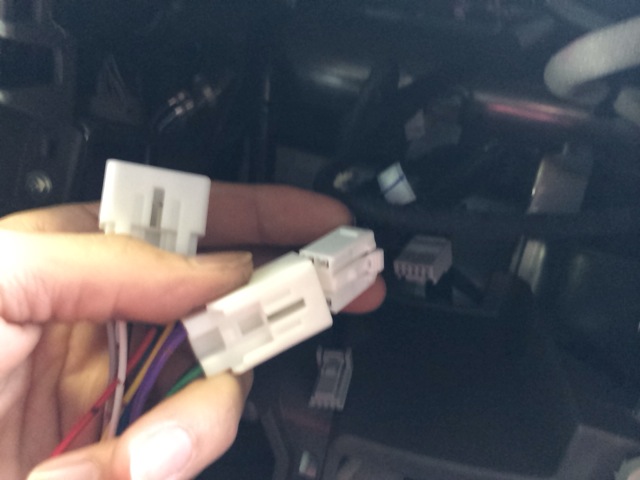

先ほど組み立てた配線キットのカプラーと車両のカプラーをつなげます。

tanto-la610s-audio16

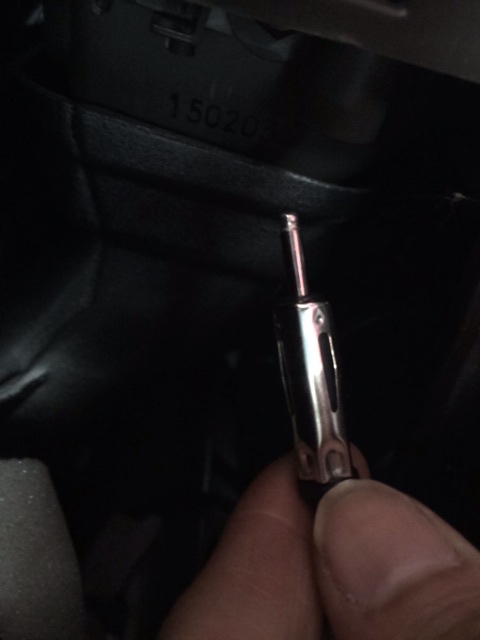

アンテナ線も奥から引っ張り出しておく。

tanto-la610s-audio17

配線側の処理はこんな感じにしておきます。

tanto-la610s-audio18

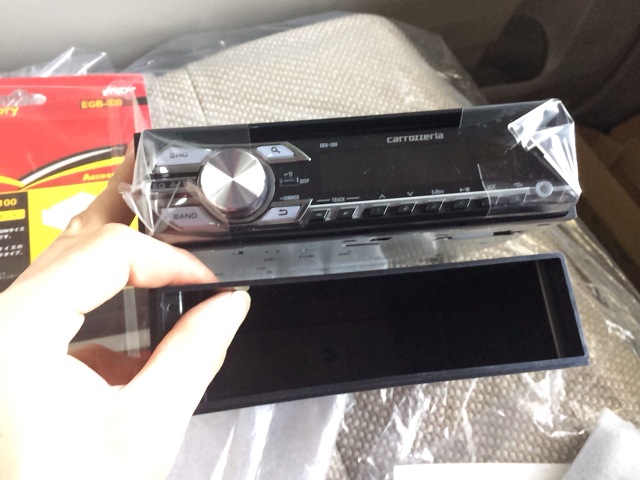

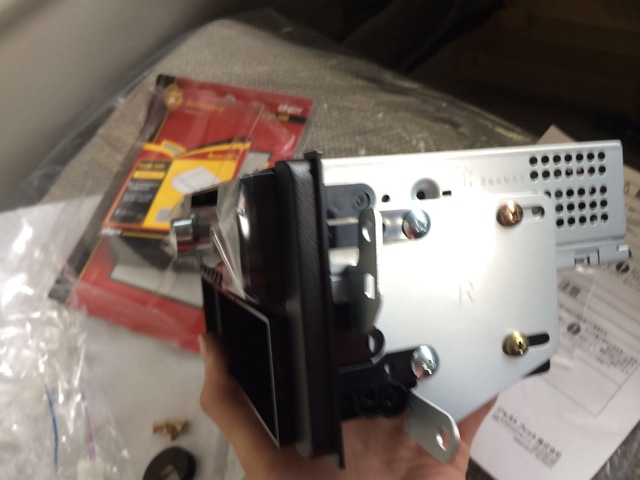

オーディオ本体を組み立てます。1DINなのでポケットをつけます。

tanto-la610s-audio19

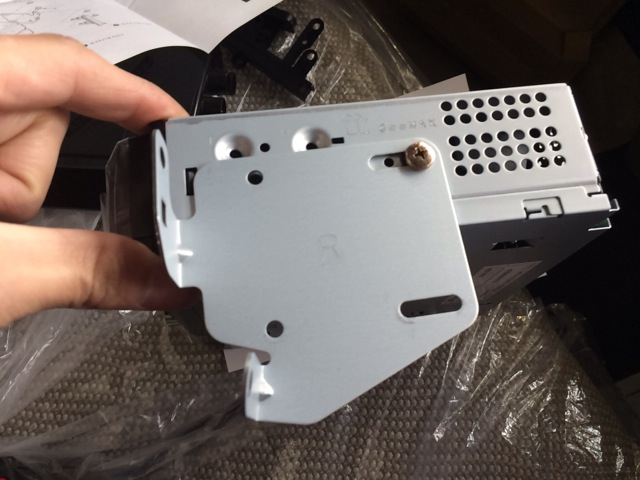

取り付けキットに書いてある説明書通りにネジを合わせる。

tanto-la610s-audio20

最初は仮止め程度にしておくこと。

tanto-la610s-audio21

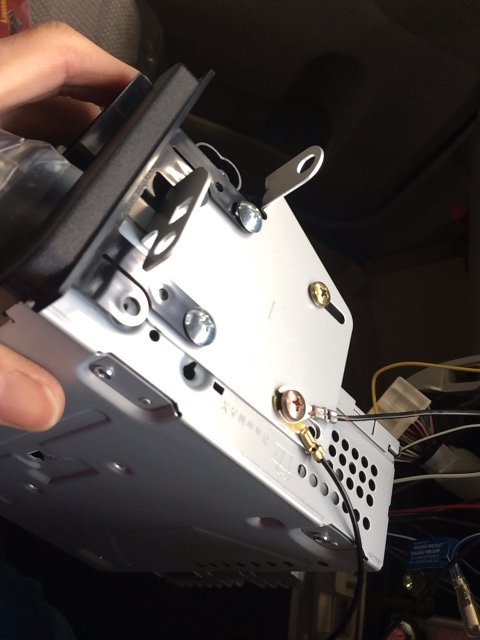

オーディオにステーを取り付けられたらアース線をオーディオ本体にビス止め。他にアースが簡単に取れそうならそちらでもいいです。

tanto-la610s-audio22

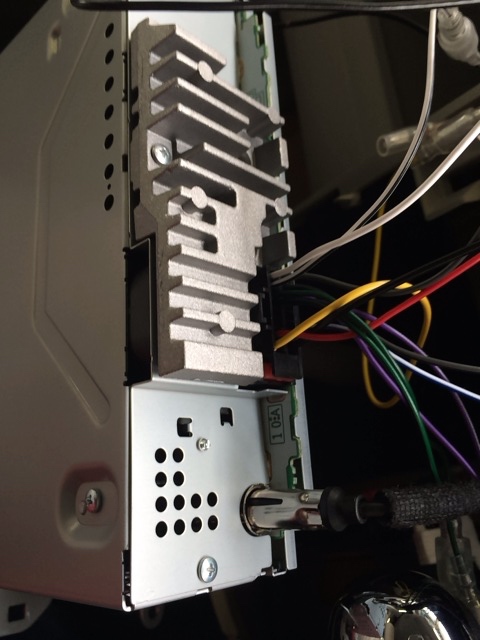

これでオーディオにカプラーとアンテナ線をつなげる。

tanto-la610s-audio23

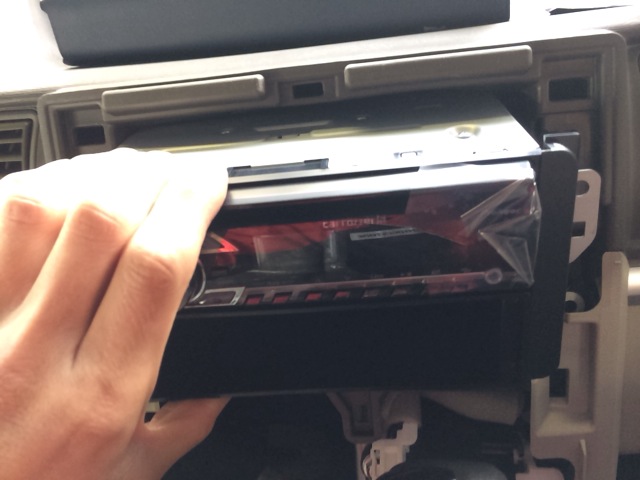

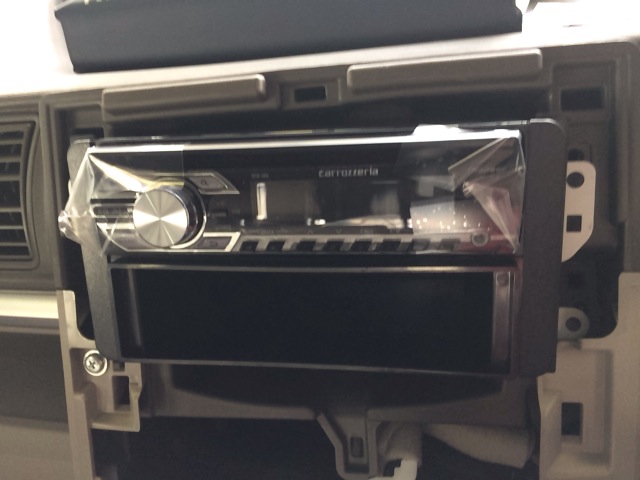

接続は完了。オーディオを車体へ取り付けます。

tanto-la610s-audio24

傷をつけないように慎重に。

tanto-la610s-audio25

きちんと位置が決まったらネジで固定。

tanto-la610s-audio27

パネルをとりつける準備をします。

tanto-la610s-audio28

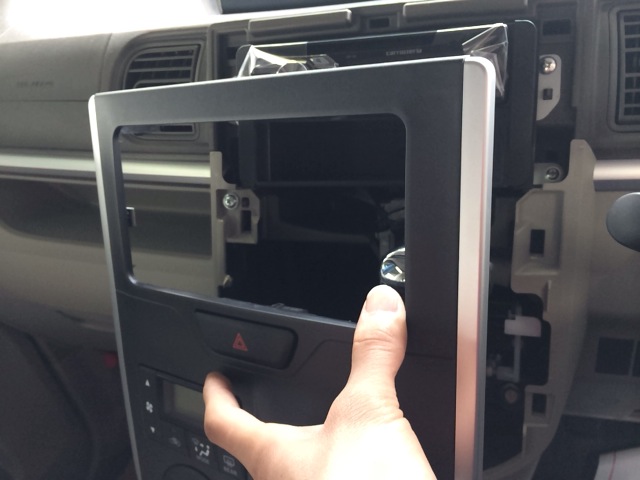

最初にオートエアコンのカプラーをつなげておく。そうしてから電源をいれてシフトをNレンジに入れて、カバーを取り付けます。

tanto-la610s-audio29

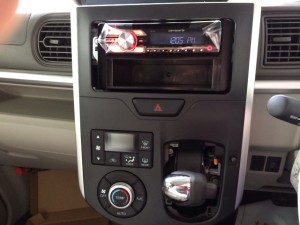

どうでしょう?

tanto-la610s-audio30

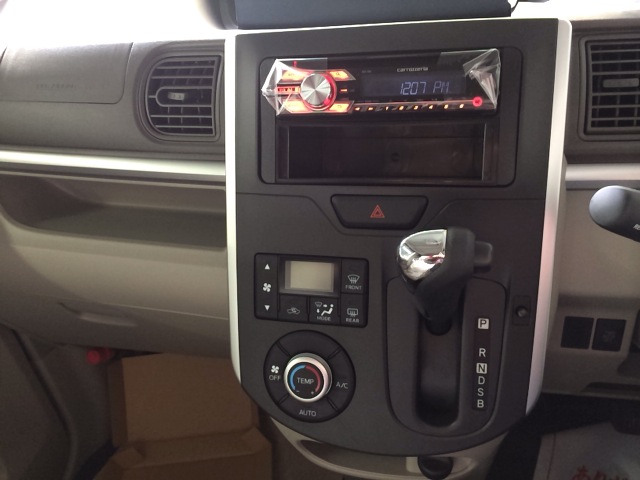

シフトのパネルをつけて取り付けは完成。あとはラジオと時計などの設定をする。
