タウンボックス U64W 走行中異音 Fハブベアリング交換

time 2016/08/01

タウンボックス U64W 走行中異音 Fハブベアリング交換

タウンボックス
U64W

Fハブがガタガタだったので
ハブベアリングを交換することになりました

c-log1077-01
タウンボックス U64W

c-log1077-02
まずはハブのセンターナットを外す。固いしロックナットだから簡単には緩みません

c-log1077-03

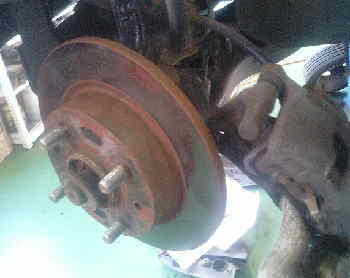

つづいてキャリパーも外す。17mm2本です

c-log1077-04
ハブとブレーキローターを外す。センターナットを外しているとすぐに取れる

c-log1077-05
バックプレートも外しておく

c-log1077-06

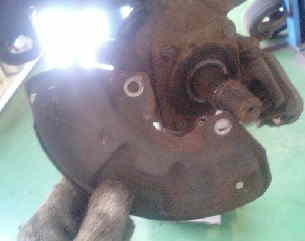

邪魔ですからね

c-log1077-07

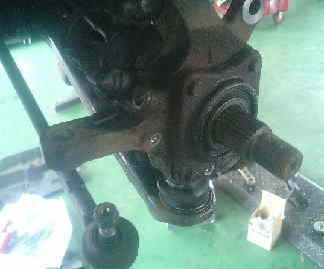

続いてタイロッドエンドをナックルから外す

c-log1077-08
ナックル側でABSの車輪速センサーが外れれば問題ないけれど錆びていると抜けないので
配線ごとナックルへ

c-log1077-09

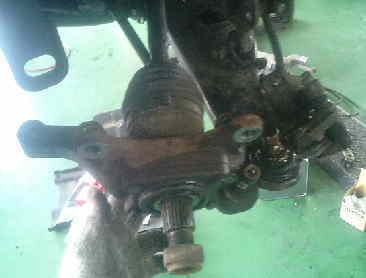

あとはストラットとロアアームとの連結を外す。

これでドライブシャフトだけがつながっている。古いロックナットをちょっと締めこんで、
プラスチックハンマーなどで叩いてドライブシャフトをデフ側へ置いて来る

c-log1077-10

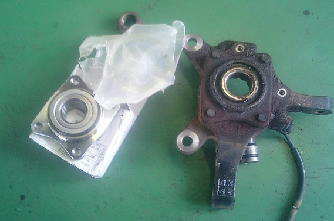

三菱のハブって、ハブケースごとの交換が多い。

c-log1077-11

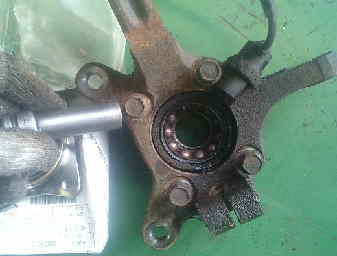

理屈ではナックル側の14mmのボルトを抜けばベアリングケースが外れるが、
錆びていると抜けないのです

c-log1077-12
ドライブシャフトに残ってしまったベアリングのインナーレースを抜く

c-log1077-13
結局ドライブシャフトも抜かないと駄目っぽかった

c-log1077-14

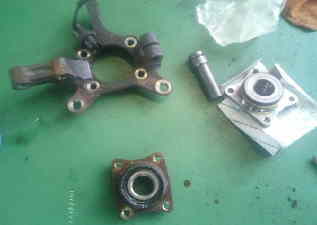

ベアリングケースをナックルから外したら、新しいものをセット

c-log1077-15
装着

c-log1077-16

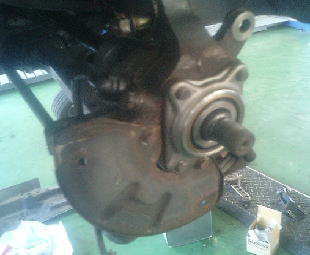

あとは元に戻す

c-log1077-17

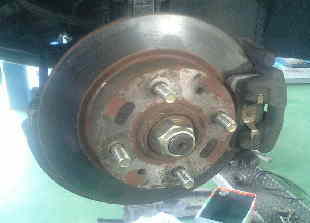

ハブのセンターボルトは300N・mくらいの締め付けトルクだった。キツイ

以上でタウンボックスのU64Wのフロントハブベアリング交換は終わりです。
部品代が7000円くらいです

三菱の軽自動車は共通です。
