タウンボックス U64W リヤハブオイルシール交換

time 2016/08/05

タウンボックス U64W リヤハブオイルシール交換

タウンボックス
U64W

Rハブのオイルシールからデフオイルが漏れてきたので交換です

c-log1081-01
タウンボックス

c-log1081-02

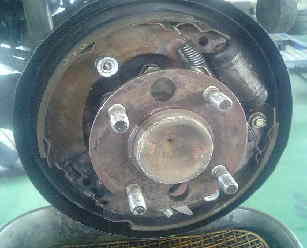

点検で預かって、ドラムを開けたらオイルが漏れていた

c-log1081-03

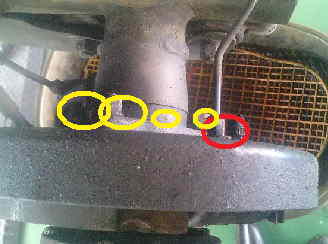

上からホーシングを見た図ですが、まずはブレーキパイプを外す。バックプレートを外さないと
ハブのオイルシールを交換ができないからです。

続いて黄色い丸のシャフトを押さえつけているナット4本を外す

c-log1081-04

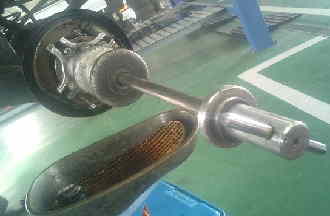

ナットを外したらスライディングハンマーでシャフトをひっこぬく。
ハンマーがなければ、ホイールをはめてガッタンガッタンやれば抜けるかも

c-log1081-05

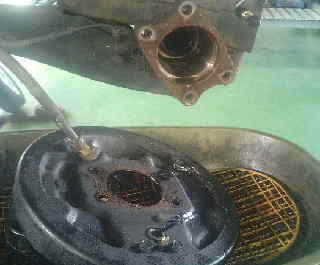

ブレーキオイルが漏れてくるので、ホイールシリンダーについているゴムの蓋を
ブレーキパイプにつけておく。これだけでもかなり流出をj防げます

c-log1081-06

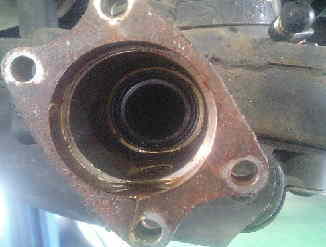

この奥にあるのがハブのオイルシール。かなりおくにある。
ぬくのが大変。

板金用の小さなスライディングハンマーを使ってぬきました

c-log1081-07
しかもかなり固いオイルシール

c-log1081-08

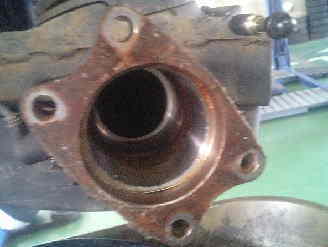

あとは新しいオイルシールを打ち込む。36くらいのソケットが丁度いい

c-log1081-09

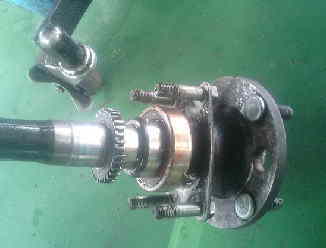

オイルシールを交換したらシャフトをつける

c-log1081-10

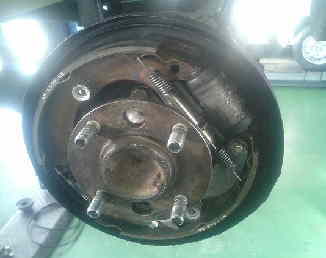

最後にブレーキパイプを外したのでブレーキのエア抜きが必要になります

タウンボックスのRハブオイルシールの交換でした。
