タウンボックス U64W DOHCターボ タイミングベルト・ウォーターポンプ交換

time 2016/08/26

タウンボックス U64W DOHCターボ タイミングベルト・ウォーターポンプ交換

タウンボックスです。
U64W
エンジンはDOHCの4A30を積んでいます。
オイルが漏れていたのでタイミングベルト一式を交換することに
それが相当大変だったのですよ。
ちなみにターボもついています

c-log1100-01
タウンボックス U64W 4A30エンジン・ターボ タイミングベルト交換

もう何がって狭いところにDOHCをぶち込むものじゃない。とにかく作業がしにくいのです。
まずはアンダーカバーを外して、インタークーラーを外します

c-log1100-02

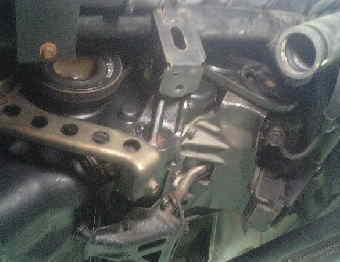

エンジンはカバーに覆われている。インタークーラーのエアダクトです

c-log1100-03
補機ベルトを外してクランクプーリーを外しにかかります。補機ベルトは2本

c-log1100-04

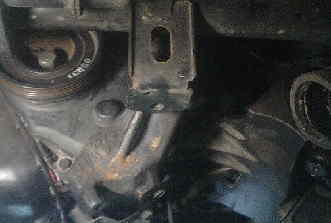

補機ベルトを張っているテンショナーを外す

c-log1100-05

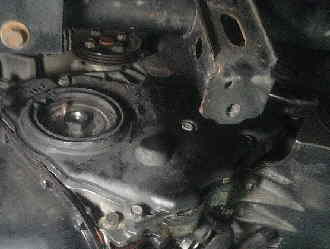

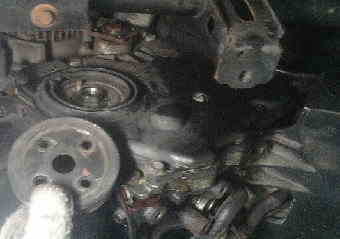

クランクプーリーを外したらウォーターポンププーリーも外す

c-log1100-06
外したプーリー

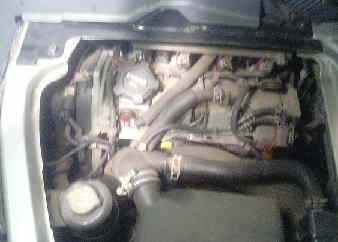

続いてタイミングベルトカバーを外しにかかりますが、ベルトカバーが絶望的に抜きにくい

c-log1100-07
上からも攻めますが、全く話にならない。センターコンソールを外すことにした

c-log1100-08

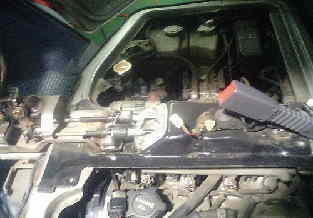

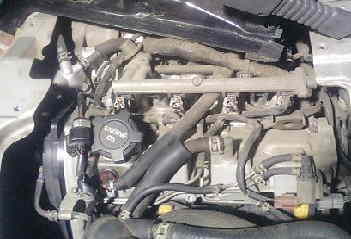

センターパネルを外さないと作業がしにくい

c-log1100-09
冷却水のホース類を外さないとベルトカバーが抜けそうもない

c-log1100-10

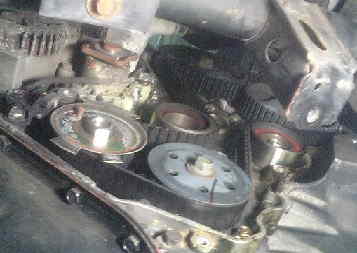

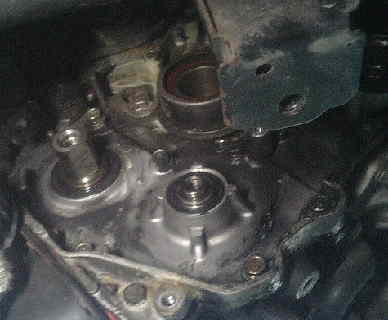

ようやく外れたタイミングベルトカバー。1番圧縮上死点にして、ベルトを外しにかかります

c-log1100-11
各スプロケットを外して、オイルシールを交換する。

c-log1100-12

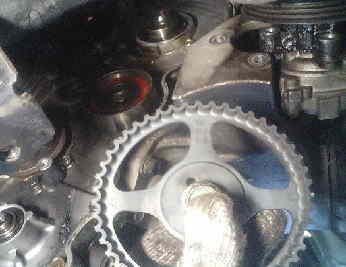

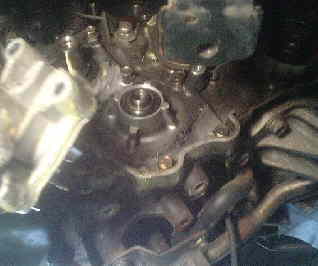

カムのスプロケットも工具が入りにくくて外しづらい

c-log1100-13
つづいてウォーターポンプを外す

c-log1100-14

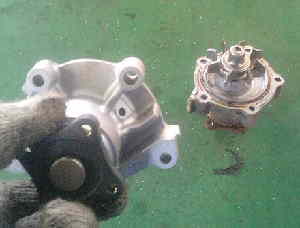

新品へ

c-log1100-15

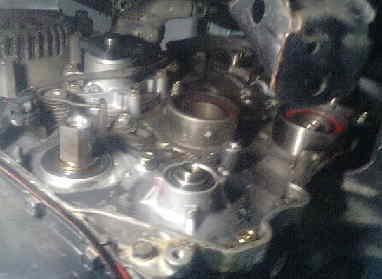

カムのシールなんか絶望的に交換しにくい

c-log1100-16

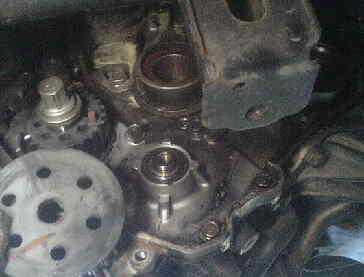

各シールを交換したら、テンショナーやアイドラーを交換

c-log1100-17
スプロケットを元に戻してベルトをかける

c-log1100-18

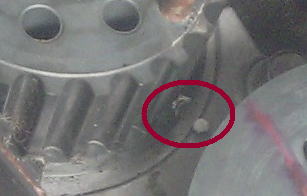

タイミングがあわせにくい

c-log1100-19

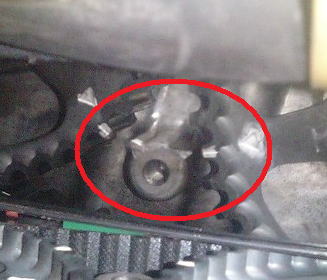

クランク

c-log1100-20
鏡に映してカムのマークがあっていることを確認

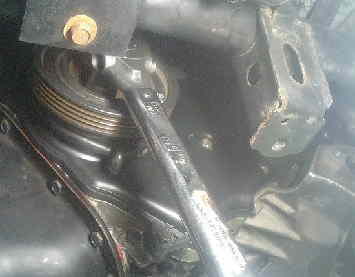

タイミングベルトに張りを与えて元に戻す

c-log1100-21
カムのオイルシールを交換したら6,7時間だって。そりゃやりにくいわけだ。

整備士にオーダーしたら、7~8万を超えて来る可能性もあります。
軽だと思ってもこんなにやりにくい車もあるんだなと思いました

タウンボックスU64W DOHC ターボのタイミングベルト交換でした。
