バモス HM2 オーディオ交換

time 2016/05/15

バモス HM2 オーディオ交換

バモス HM2
オーディオを交換したのでレポートします

c-log1013-01
僕が会社から7万円でバモスを買ったとき、ついていたオーディオはMDでした。
ぼくはMDは昔は使っていたけれど今はつかっていない。

そんなときに、廃車になる車があって、オーディオがいらないということで
もらうことが出来たので交換することに

c-log1013-02
もらったオーディオはケンウッドのMP3プレイヤー。

c-log1013-03
ということでバモスのオーディオ交換スタートです。
まずはオーディオなどが取り付けられている外側のパネルを外す。

ちょっと硬いけれどマイナスドライバーでこじれば外れます。こじる場所を考えて外しましょう。
傷がつきます

c-log1013-04
外したパネル。配線が2つきているのでカプラーを外す。ハザードスイッチと熱線のスイッチです

c-log1013-05
外してパネルを置いておきましょう

c-log1013-06
続いてオーディオを取り付けているネジを外す。2本だけ。楽チン

c-log1013-07
オーディオを引っ張り出します

c-log1013-08
ギボシの配線を外していく

c-log1013-09
古いオーディオからステーを外して付け替えます



続いて

c-log1013-10

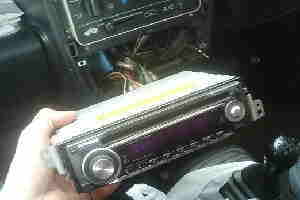

ステーをつけかえて、配線をつなげばOK

c-log1013-11
あとはラジオのアンテナをつなぐ

c-log1013-12
アンテナ接続

c-log1013-13
オーディオを取り付ける。

c-log1013-14

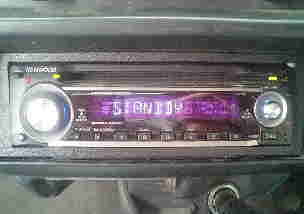

パネルをはめれば完成

c-log1013-15
あとは時計やらラジオやらを合わせて終了です

バモスのオーディオ交換でした。
