ワゴンR オイルクーラーオイル漏れ修理 MC22S

time 2015/02/25

ワゴンR オイルクーラーオイル漏れ修理 MC22S

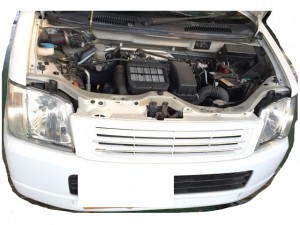

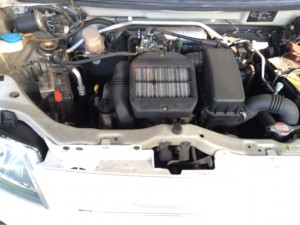

スズキのワゴンRです。

wagonr-mc22s-oilcooler1

型式はMC22Sですが、オイルフィルターの部分からオイルが漏れてくるということで入庫しました。ですが、よく見るとオイルフィルターの上の部分の水冷オイルクーラー部分からのオイル漏れでした。

ということで、オイルクーラーのOリング交換です。

wagonr-mc22s-oilcooler2

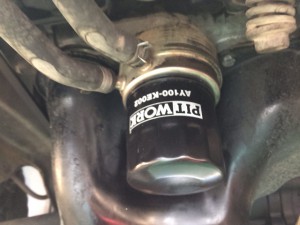

オイルフィルターが取り付けられている部分がオイルクーラーです。ホースは冷却水が通ってオイルを冷やすという仕組みです。

wagonr-mc22s-oilcooler3

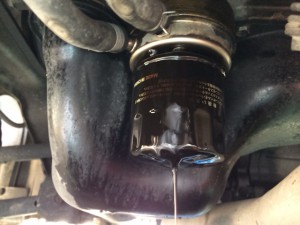

当然ですがオイルフィルターを外す必要があります。

wagonr-mc22s-oilcooler4

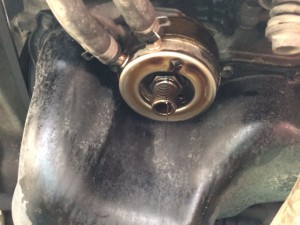

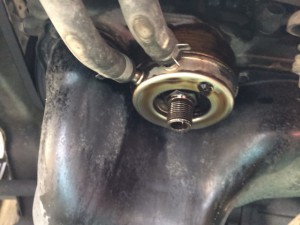

オイルフィルターを外したら、ネジ部をよく見ると6角のボルトになっているのがわかります。

wagonr-mc22s-oilcooler5

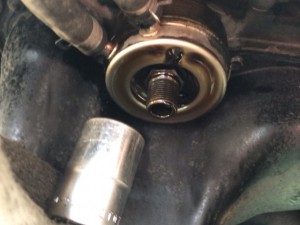

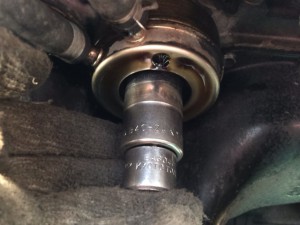

ネジのサイズは24mm。ディープソケットを使います。

wagonr-mc22s-oilcooler6

結構固いです。

wagonr-mc22s-oilcooler7

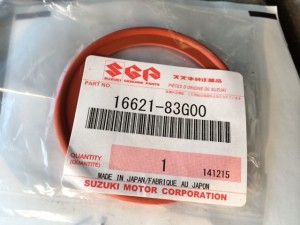

ちなみにオイルクーラーのOリングの品番はこれです。

wagonr-mc22s-oilcooler8

ネジを緩めるとまたまたオイルが出てくるので注意。

wagonr-mc22s-oilcooler9

ホースを外したら、クーラントが出てくるので取り付けた状態で行うのがベスト。

wagonr-mc22s-oilcooler10

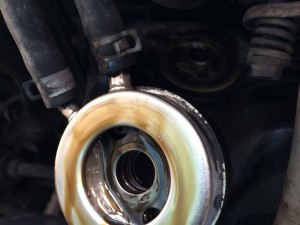

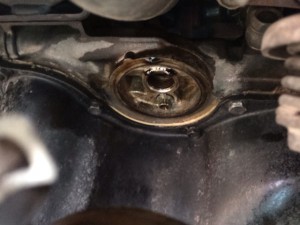

取り付いていた部分です。

wagonr-mc22s-oilcooler11

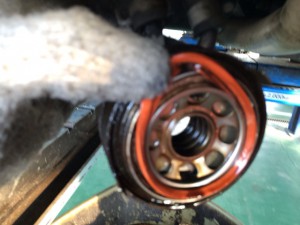

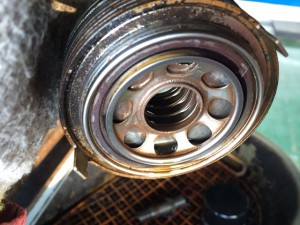

オイルクーラーに付いているOリングを外します。

wagonr-mc22s-oilcooler12

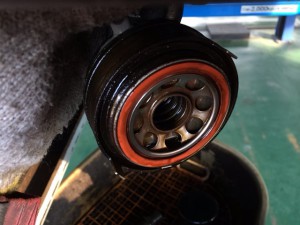

溝にはまっています。

wagonr-mc22s-oilcooler13

取り外したら、綺麗に掃除します。

wagonr-mc22s-oilcooler14

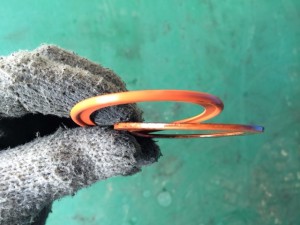

Oリングを新品と比較するといかに薄っぺらになっているのかがよくわかります。

wagonr-mc22s-oilcooler15

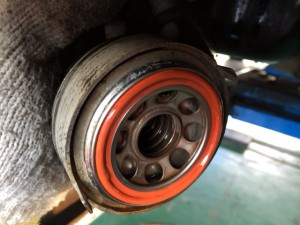

Oリングをセットしたら、オイルを塗布します。ねじれ防止。

wagonr-mc22s-oilcooler16

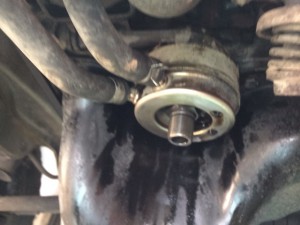

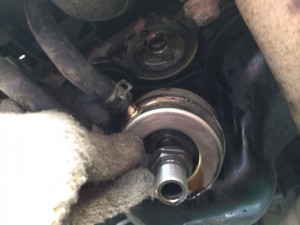

24mmのボルトでエンジンに取り付けます。

wagonr-mc22s-oilcooler17

取り付けたら綺麗に掃除しましょう。

wagonr-mc22s-oilcooler18

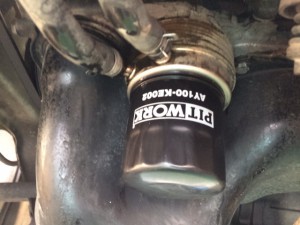

新しいオイルフィルターを取り付けます。

wagonr-mc22s-oilcooler20

エンジンオイルを注いでエンジンをかける。

wagonr-mc22s-oilcooler19

漏れて来ないかをしばらく点検して大丈夫そうならOKです。
