ワゴンR MH21S ウォーターポンプ水漏れ交換

time 2016/10/15

ワゴンR MH21S ウォーターポンプ水漏れ交換

ワゴンR MH21S
ウォーターポンプからクーラントがもれているのが発覚して交換することに。
ちなみにこの車はターボを搭載している。

作業指数は

NA 2,9時間
ターボ 4,7時間

となっております。4,7時間も果たしてかかるのだろうか?レッツエンジニアリング

c-log1151-01
ワゴンR MH21S ターボエンジン
ウォーターポンプ交換。

とりあえずフロントバンパーを外さないと手がでない

c-log1151-02
グリルから外す。

続いてバンパー

c-log1151-03

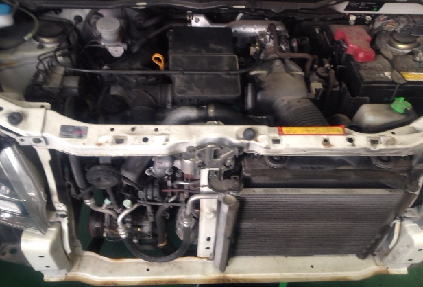

これで準備完了。

オルタネーターベルトとエアコンベルトを外します。
バンパーが外れていると真に作業がやりやすい

c-log1151-04
ちなみにウォーターポンプはこのエアコンなどの奥にあります。
ターボも邪魔している

c-log1151-05
とりあえずエアコンのコンプレッサーの12mmを3本外して車体側からエアコンの配管をつなげた状態で
邪魔にならないところへ

c-log1151-06

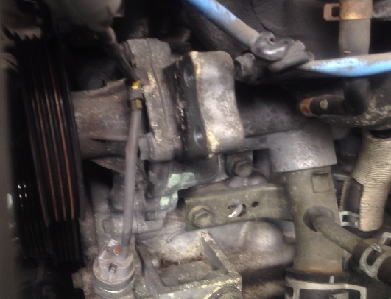

ウォーターポンプが見えてきた。

とりあえずガンガン外す。エアコンコンプレッサーを止めていたブラケット

c-log1151-07
当然クーラントも抜いておきましょうね

c-log1151-08

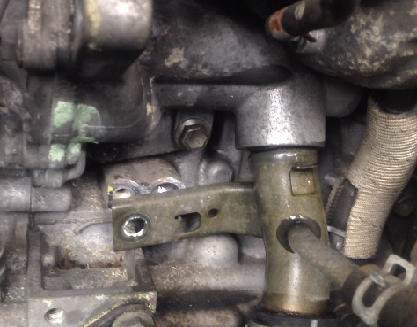

下のホースも外す

c-log1151-09

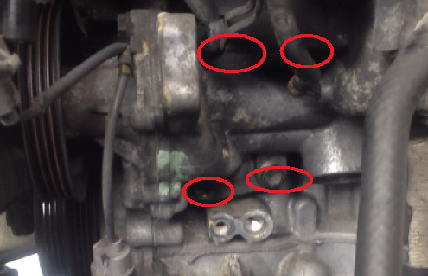

ウォーターポンプはこのようにエンジンブロックに12mmのボルト4本で止まっています。
上の2本を外すにはターボを外さないと駄目だということらしい。これで作業時間が4,7時間となっております

c-log1151-10

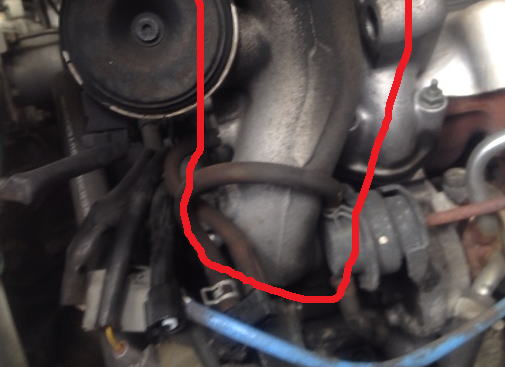

このターボのインレットパイプを外せばいけそう。
ネジは2本。10mm。

が、しかしこのネジを抜くだけの隙間がない。
うーむ困った。
c-log1151-11

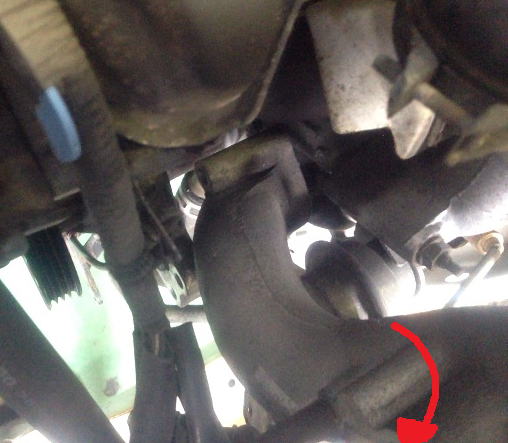

上から見た図です。ターボのインレットパイプは手前側がウォーターポンプが邪魔をして
抜けません。なので、奥の一本だけを抜いて、手前を出来るだけ緩めて

パイプを手前へ少し動かす。

これで隙間ができるからウォーターポンプのネジを外します

c-log1151-12

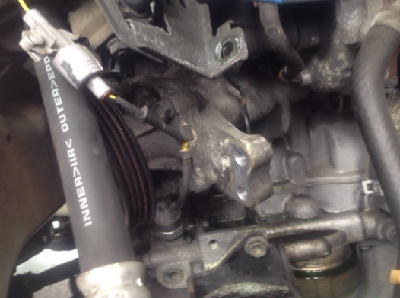

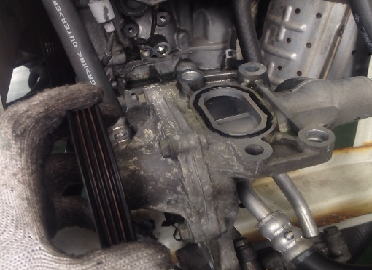

抜けて来るウォーターポンプ

c-log1151-13

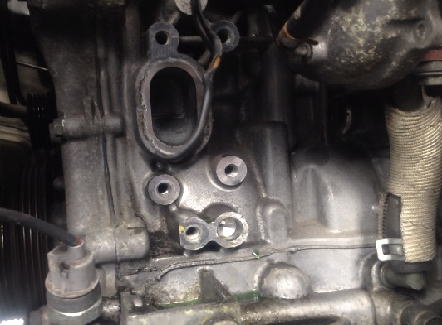

ここまでの作業で1時間もかかってません

c-log1151-14
ターボのインレットパイプもこれで外せるので、ガスケットだけは新品へ

c-log1151-15

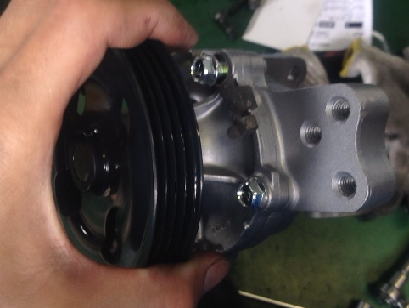

新品のウォーターポンプへ古いポンプから配線のクリップを移植





もう少し

c-log1151-16

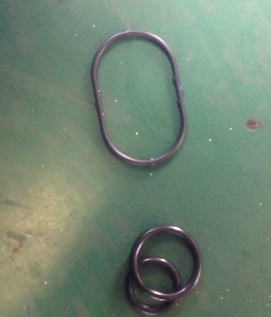

ウォーターポンプのガスケット

c-log1151-17

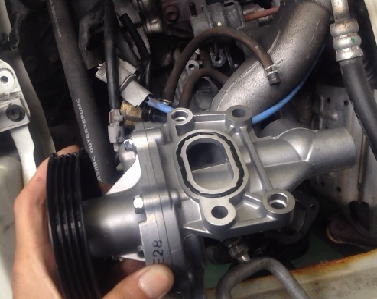

新品を取りつけます。

順番を守らないといけない。ウォーターポンプをつける前に、ターボのパイプの手前側のネジを軽く
つけておくこと。ポンプをつけたらネジを挿入できなくなります

c-log1151-18

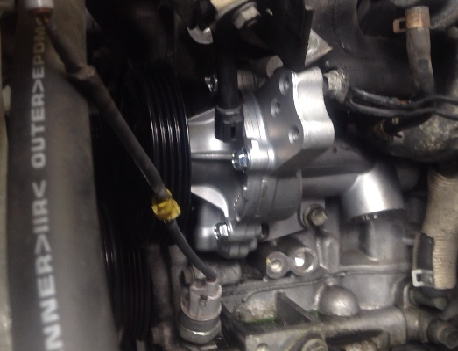

装着。

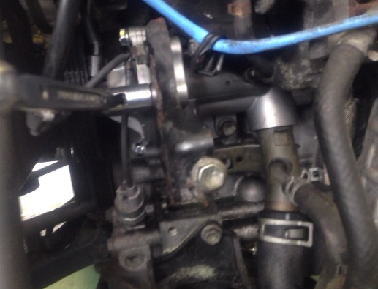

元に戻していく

c-log1151-19
合体

c-log1151-20

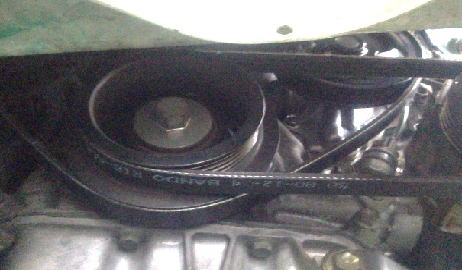

ベルトも新品へ

c-log1151-21

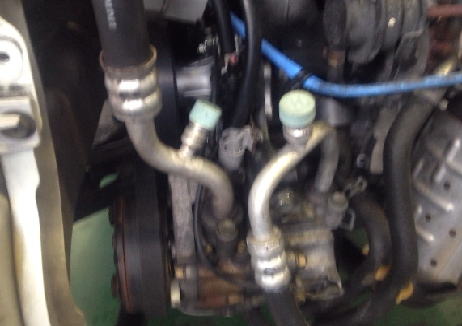

バンパーをつけてクーラントを入れる。
エア抜きをしっかりして漏れがないことを確認して終わり。

ワゴンRのウォーターポンプ交換でした。

ディーラーに出すと工賃が軽く3万円は取られます。



ちなみにこの年代のスズキ車は従来通りのエア抜きではダメです。

きちんとしたエア抜きの道具でエア抜きをしましょう。
