ゼロクラウン GRS182 ウォーターポンプ交換

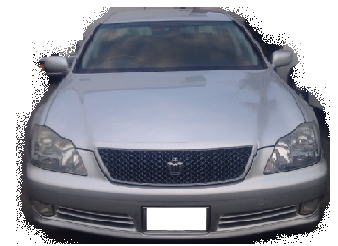

トヨタ クラウン
型式 GRS182

ウォーターポンプ交換


ゼロクラウンのウォーターポンプ交換です。エンジンは3GR。

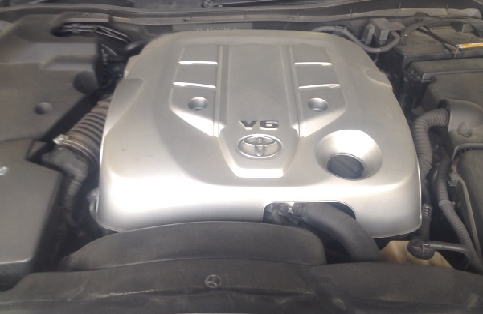

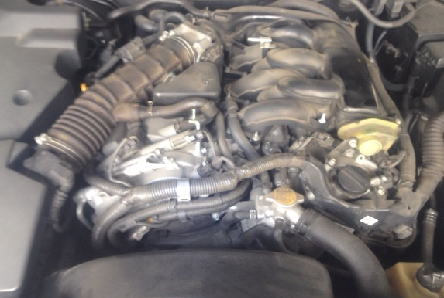

まずはいろんなパネルを外しましょう。エンジンのカバーと、フロントのガーニッシュ。あとエアダクト
さらにはアンダーカバー


作業性をあげるのです

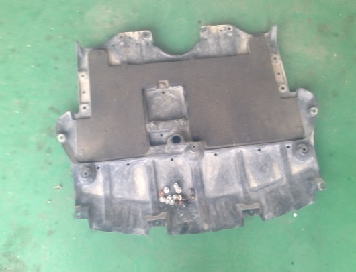

アンダーカバーも外します。

とりあえずクーラントをラジエターのドレンから抜きます。その間にファンベルトを外します

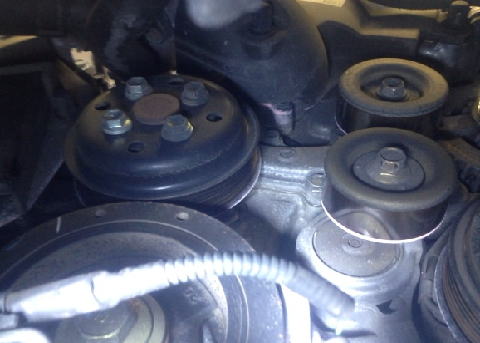

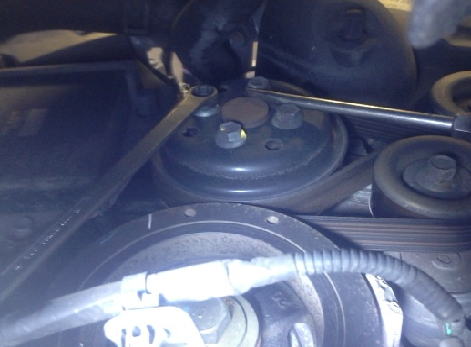

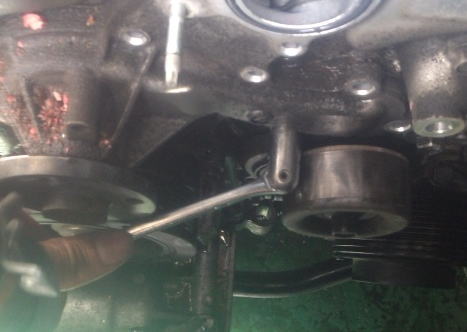

ベルトがかかっている状態で、ウォーターポンプの12mmのネジを緩めておきます。

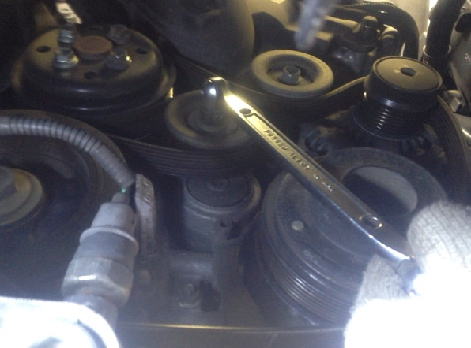

オートテンショナーを緩みの方向へ移動させながら、ファンベルトを外す

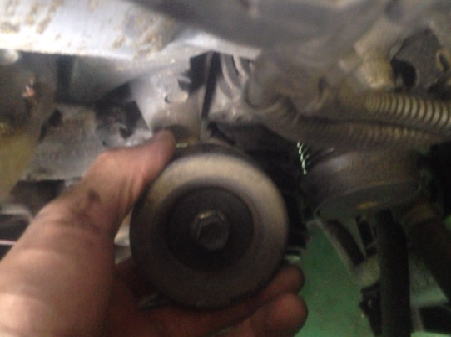

ウォーターポンプのプーリーも外しちゃいましょう


これで下の作業は終わり。

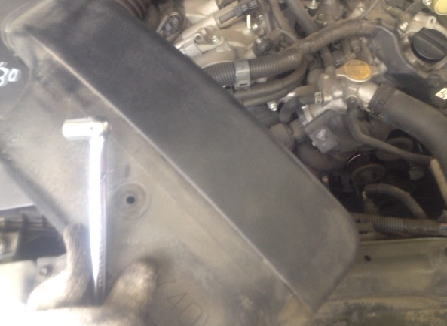

ガーニッシュとエアダクトを外す


邪魔だからラジエターのアッパーホースとロアホースを外します。ロアホースはエンジンのつけ根側を外せばOK。
アッパーホースは完全に外す

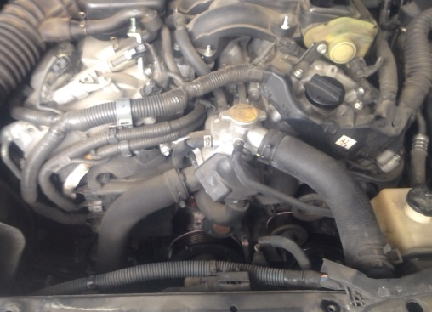

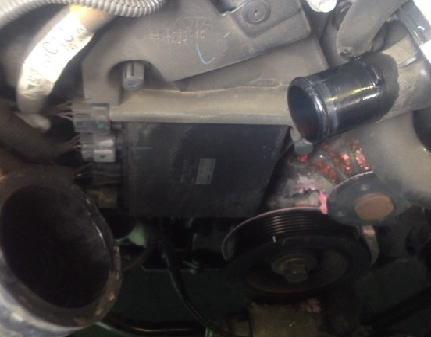

ポンプの上にはいろんなものがくっついています。

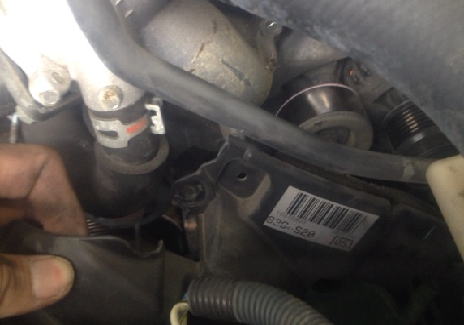

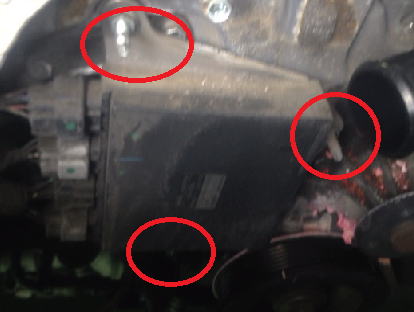

カバーを外して、コントロールユニットを外します。10mm3本


これで左側のクリアランスは確保


続いて右側のプラスチックカバーを外します


邪魔だからファンベルトのアイドラープーリーを外す。14mm

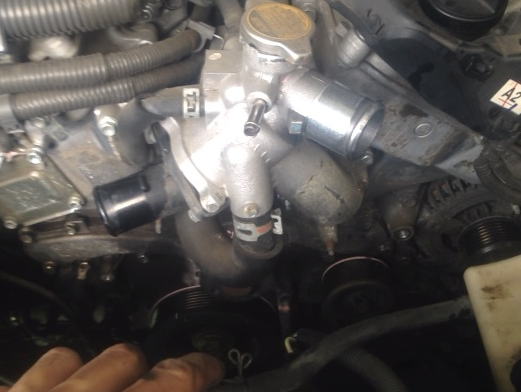

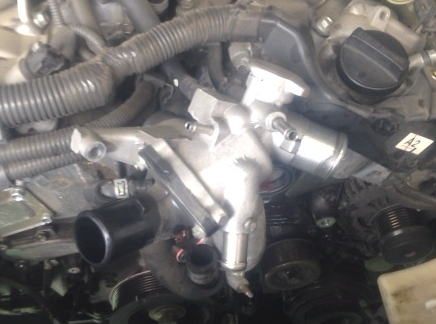

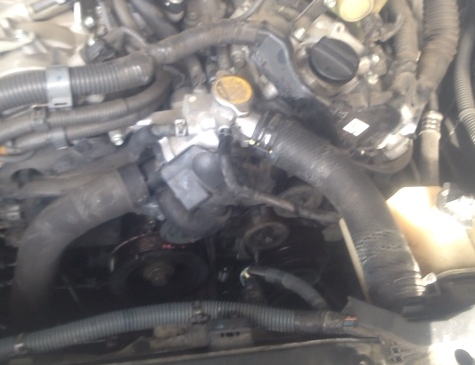

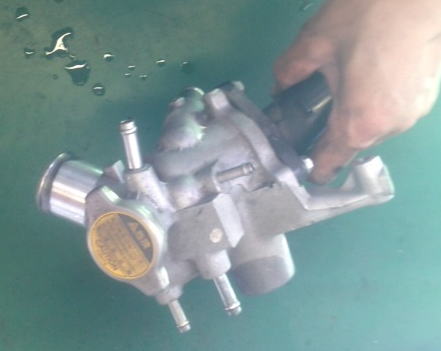

それでこのような状態。続いて、ホースが折り重なっているウォーターパイプをウォーターポンプから切り離します


ホース類を外して、ウォーターポンプに3本で止められています。

あとは2本でエンジンに固定されているので、計5本の10mmを外す


外れてきました


これでウォーターポンプは目の前だ!と、思いきや

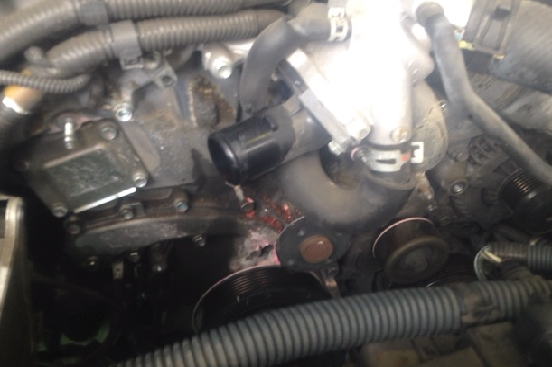

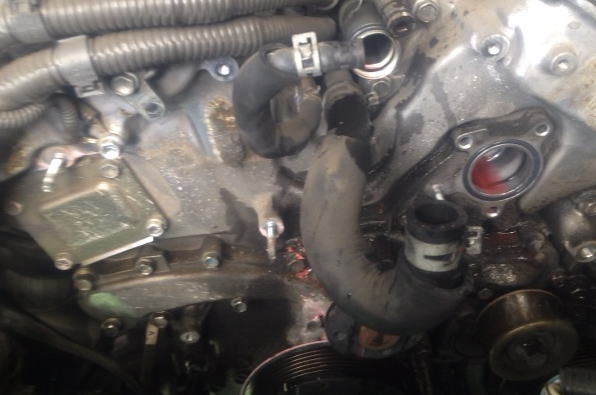

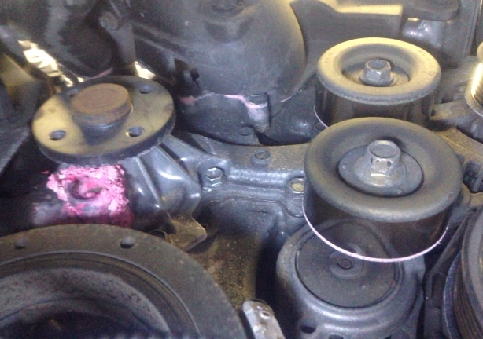

現在はこの状態

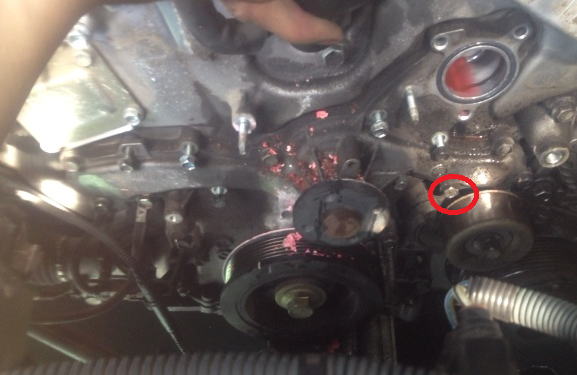

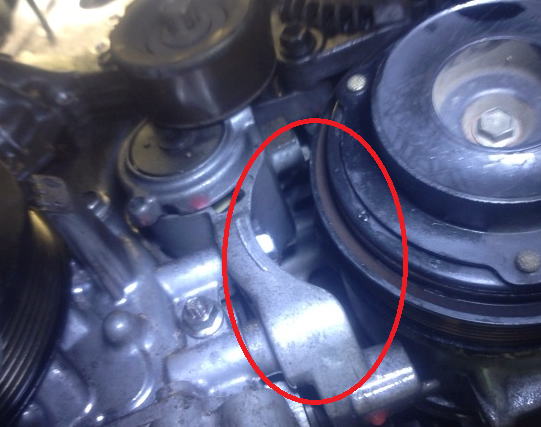

ウォーターポンプはど真ん中のYの字のような部分になるんですが、赤マルをした部分の12mmのボルトが外せない。

かなり薄いメガネレンチがあればいけると思うんですが、僕の手持ちの工具ではダメだった。

しょうがないので正規の方法を調べてみたら、なんとファンベルトオートテンショナーを外せと書いてある。
オートテンショナーはエアコンコンプレッサーの奥で5本の14mmで固定されているらしい。

と、いうことはここでエアコンコンプレッサーを外しにかかります

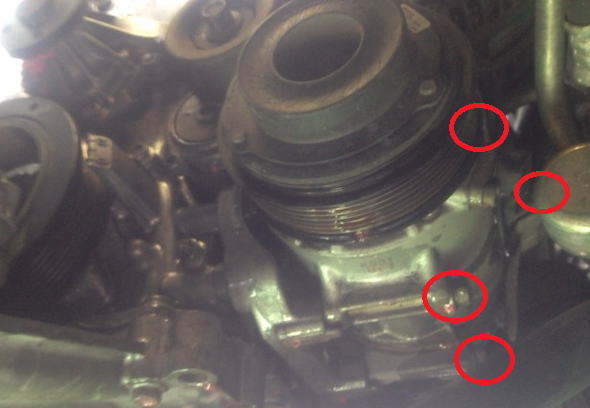

これがコンプレッサーです。エンジンの真横から12mmで4本で止められています。
が、しかし右上の一本だけナットなんです。あとは3本ボルト。

つまり、ナットの部分のスタッドボルトを抜かないとコンプレッサーは外せないというオチ。
手持ちの工具ではスタッドを外すものがなかったので、しょうがないからコンプレッサーをギリギリ右端に寄せたじょうたいで、

その隙間からテンショナーのネジを緩めることにしました。いやはや

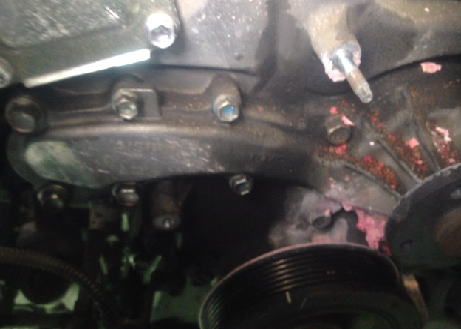

コンプレッサーを右に寄せた状態で、オートテンショナーの5本をゆるめます。

オートテンショナーは外す必要はありません。ボルトを1cmくらいずつ緩めて、右側へオフセットできれば
ウォーターポンプのネジを緩めるクリアランスが保てます

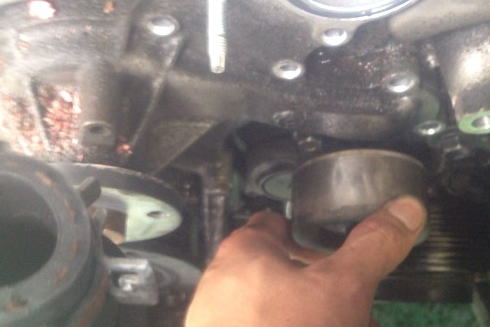

この位置から

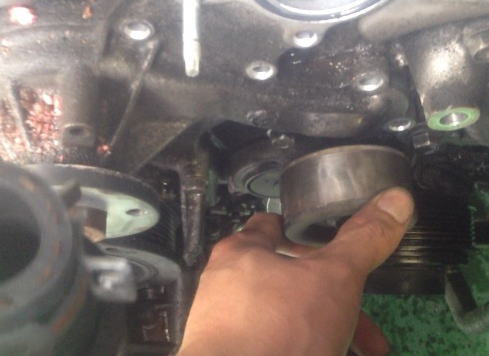

この位置までずらせた。これでようやく工具が入る


たかが1本。されど1本。

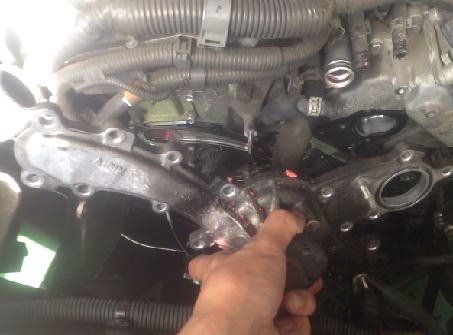

やっと外れたウォーターポンプ

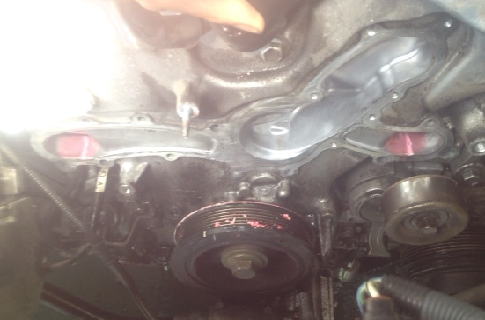

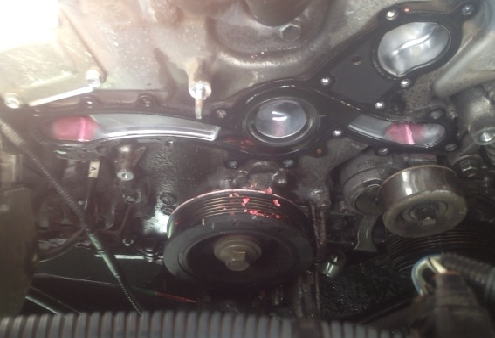

ガスケットも強力なものです


きれいに掃除して新品を組み付けます。13400円

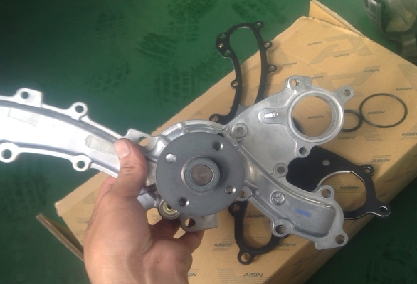

新品。Oリングが2本ついてきます

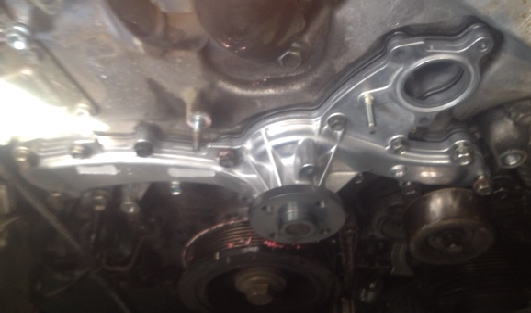

合体


ポンプを組み付けたら、オートテンショナーとエアコンコンプレッサーを元に戻す

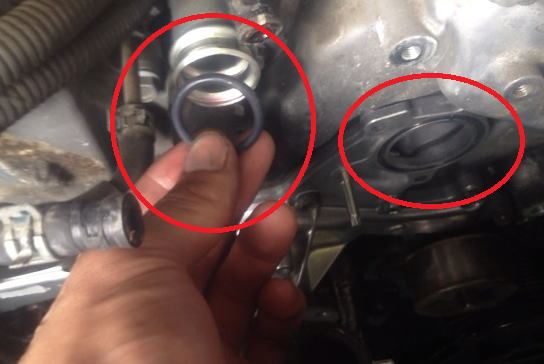

Oリングを2つ交換

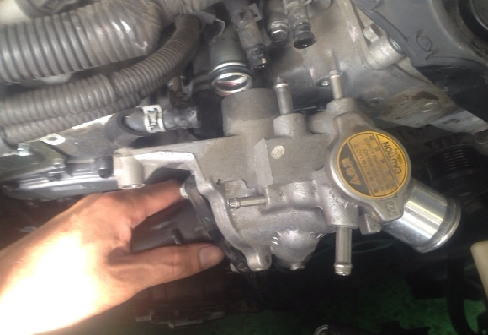

ウォーターパイプを取り付けます

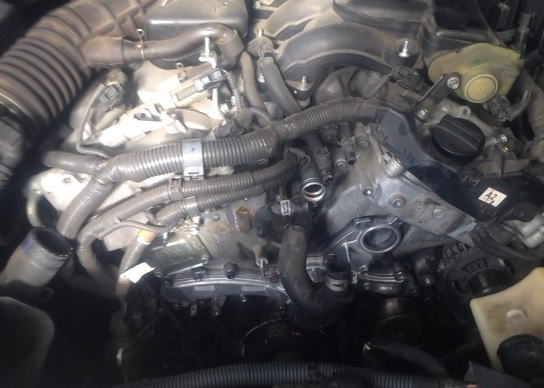

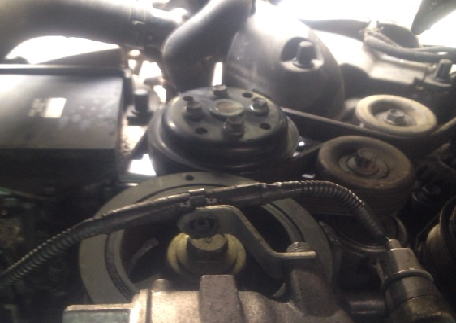

あとは元にもどしていく


ベルトをかけて、クーラントを入れてエア抜きすれば終わり

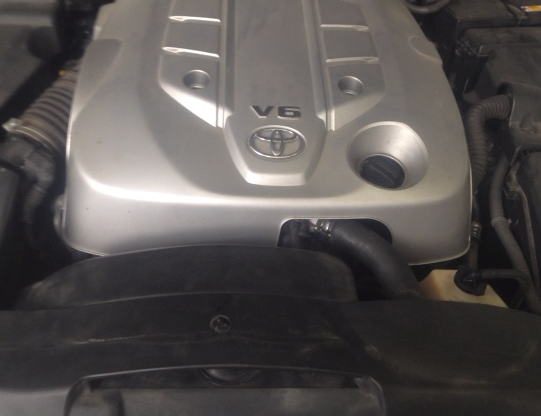

ゼロクラウン GRS182のウォーターポンプ交換でした


作業指数は2、1時間だそうです。
