サンバー リヤマフラー交換

エンジン

スバル サンバーです。
マフラーを交換したのでレポートします

c-log1203-01
サンバー マフラー交換

サンバーのマフラー交換は結構面倒くさい部類にはいります

c-log1203-02

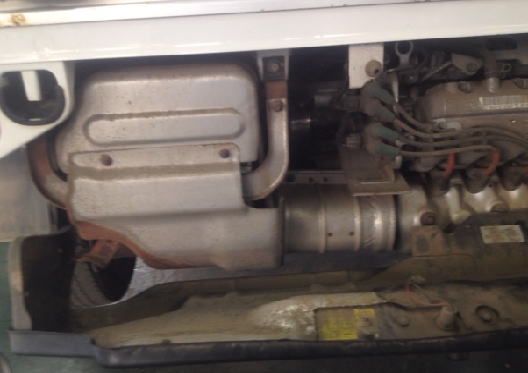

まずはリヤのエンジンフードを外しましょう。12mmのナットとボルトで4箇所。

c-log1203-03

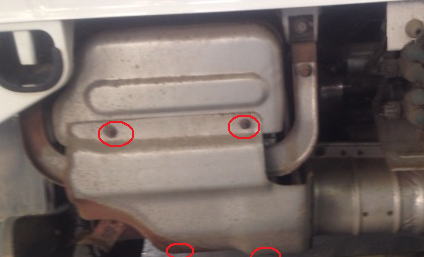

続いて遮熱板その1を外す。10mm4箇所

c-log1203-04

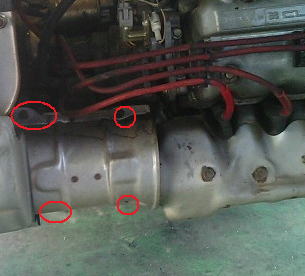

続いてこの遮熱板のカバーを外す。10mm4つ

c-log1203-05
続いてエキマニのカバーを外す。12mm。7本とかその辺。年式によって違います

c-log1203-06

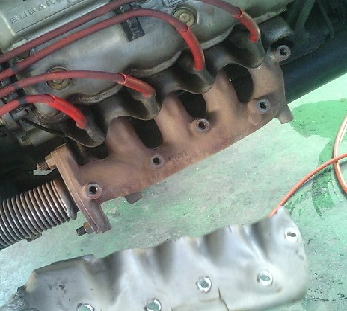

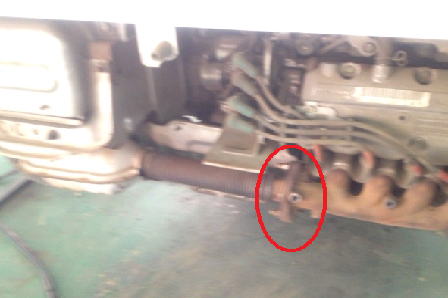

続いてエキマニとリヤマフラーの接続を外す。14mm2本のナット。

これでリヤマフラーの取り付けをはずしていきます

c-log1203-07

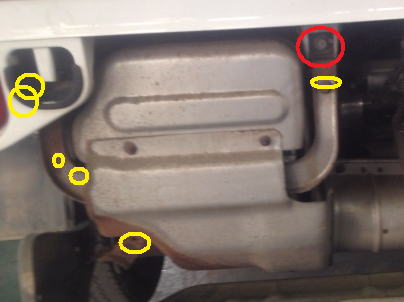

図は戻りますが、リヤマフラーはこんな感じでたくさんのネジで止められています。

この記事に関連する電子書籍

スバル サンバー TT2 故障・整備バイブルの表紙スバル サンバー TT2 故障・整備バイブルサンバーTT2の定番故障・故障診断・修理・予防整備を、整備士25年の実例でまとめた510ページの整備バイブル。Kindleで見る

購入先へのリンクには、運営者の収益になるタグが含まれる場合があります。

赤丸は見えている部分。
あとは見えない部分です。大体12mmのナットかボルトです。

c-log1203-08

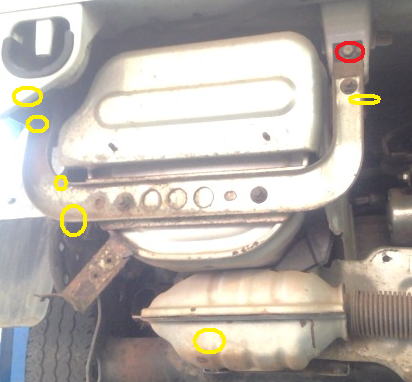

別の角度から

c-log1203-09

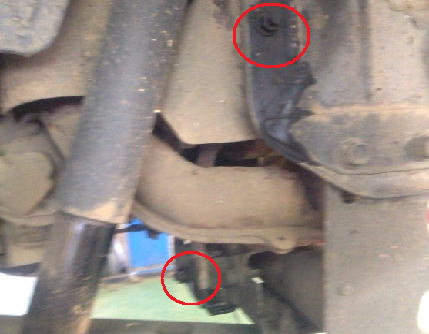

更に別の角度から。左のリヤタイヤ側からみています

c-log1203-10

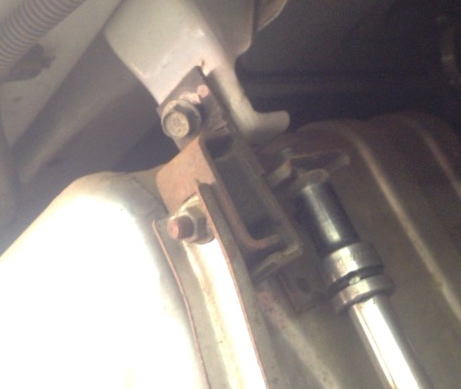

こんな感じで見えにくいネジがたくさんあります

c-log1203-11

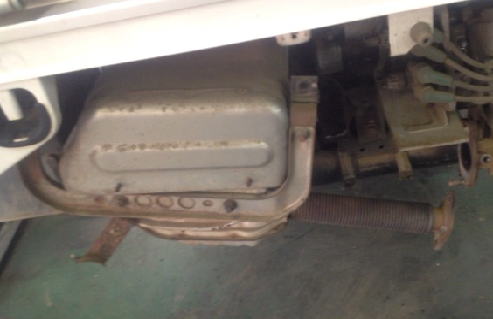

ネジを全部外したら、こんな感じでマフラーを外します。
カバーと一緒に外してきます。マフラーのカバーはネジが12mm3本くらいでボディについています

c-log1203-12
マフラーを外した図

スポンサーリンク



折り返し

c-log1203-13

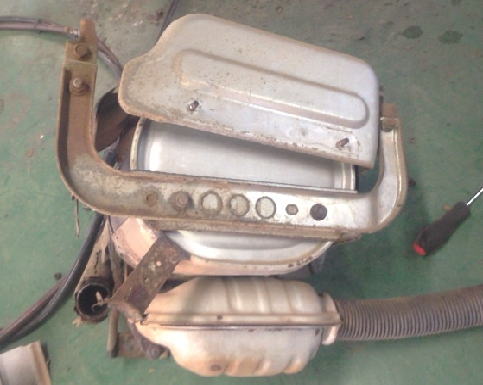

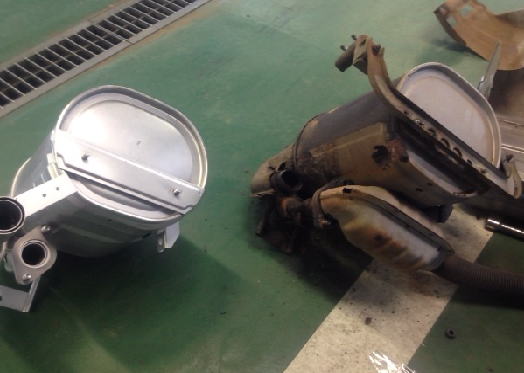

ここからマフラーを移植

c-log1203-14
新品にステーやらフロントパイプやらを付け替える

c-log1203-15

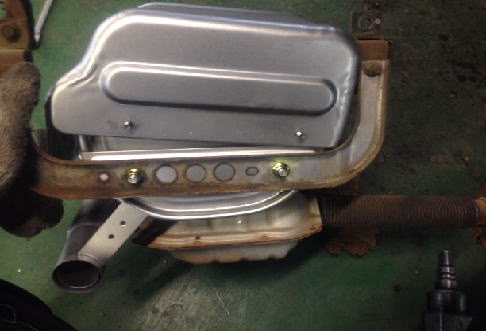

今回はカバーも交換

c-log1203-16

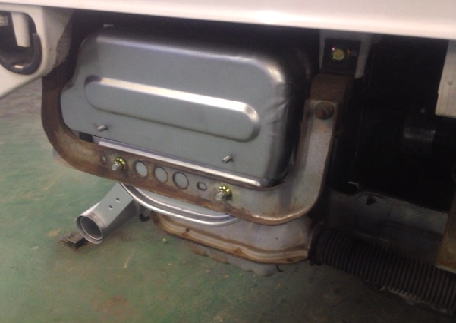

車へ装着
c-log1203-17
あとは元に戻す

c-log1203-18

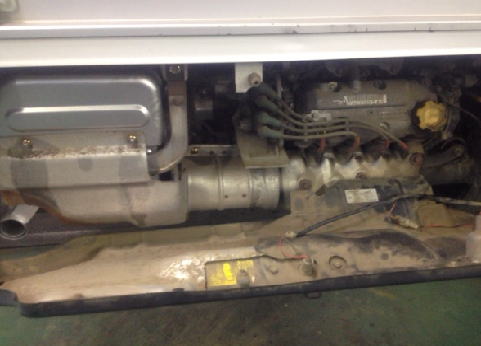

完了。サンバーのマフラー交換でした。

工賃を入れて、大体5万ちょっと位になると思います。
ちなみにKS4のマフラーはマフラーだけで7万円くらいに値段があがってしまったので注意。

広告・Amazonアソシエイト

サンバー リヤマフラー 純正タイプ TT2 純正品番 44305TC011 44305TC010

価格・在庫はAmazonの商品ページでご確認ください。



サンバーのマフラー交換でした。年式によって若干違いますが、参考にしてください。
