サンバー ウインカー戻らない ウインカーレバースイッチ交換 TV2

スバル

サンバー TV2です。
レバースイッチを交換したのでお伝えします。
TT2も手順は同じです

c-log1228-01

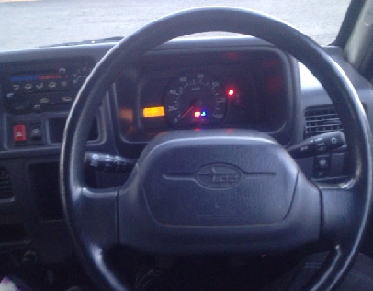

まずは運転席のエアバックを外す必要があるのでバッテリーのマイナスを外して5分ほど放置。エアバッグコンデンサの電気が放電するのを待つのです

c-log1228-02

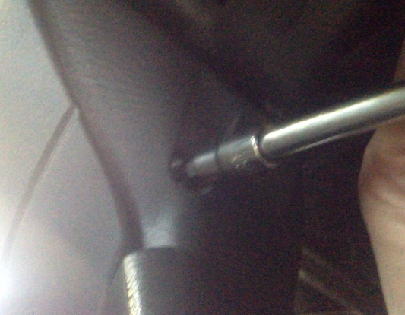

続いてステアリングの横についているエアバックのネジを左右計2本外す。
普通のネジじゃなくてトルクスです。たしかT30だったような・・

広告・Amazonアソシエイト

SK11(エスケー11) ヘックスローブビットソケット 差込角 9.5mm (3/8インチ) T20・25・27・30・40・45・50・55 SHS308BT

価格・在庫はAmazonの商品ページでご確認ください。

c-log1228-03

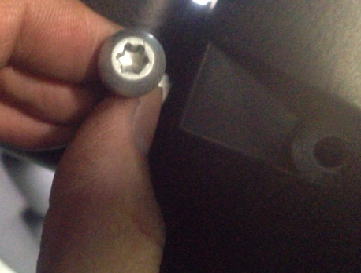

左右外す。これでエアバックを持ち上げる

c-log1228-04

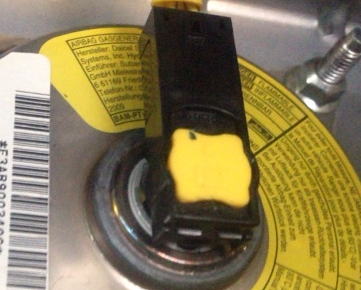

エアバックのカプラーを外す。2重ロックになっています

c-log1228-05

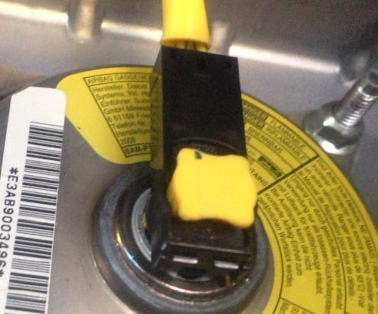

真ん中の黄色いのを持ち上げる

c-log1228-06
これでそっと上へ抜く

c-log1228-07

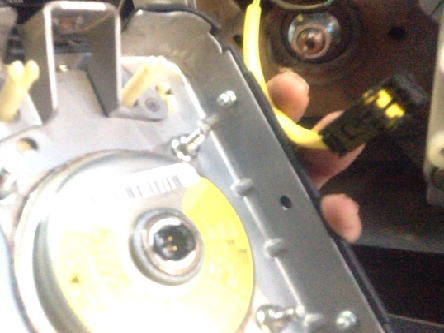

エアバックはこの鉄の部分を下にして安全な場所へ置いておいてください

c-log1228-08

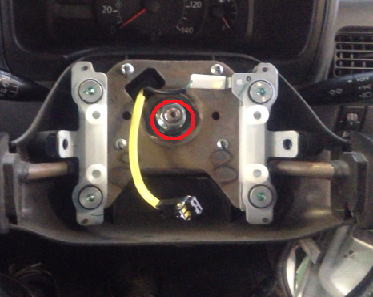

ステアリングのネジを緩める

c-log1228-09

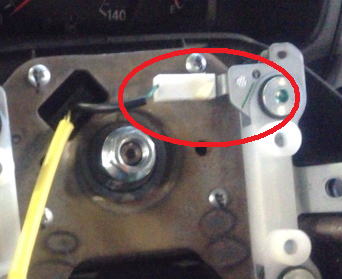

ホーンの配線を外す

これでハンドルを真っ直ぐ引っこ抜く。かなり固いから注意。
ハンドルのネジをつけとかないといきなり吹っ飛ばされるから注意

c-log1228-10

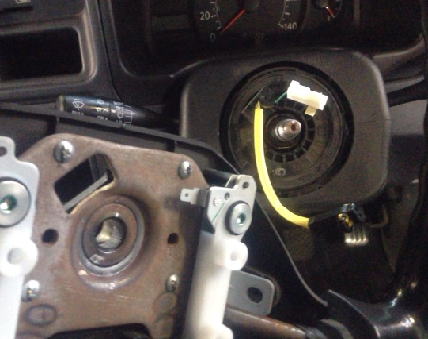

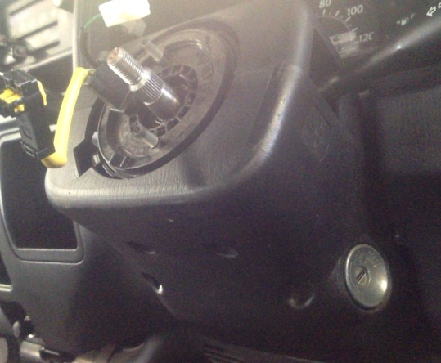

これでコラムカバーを外しにかかります

c-log1228-11
コラムカバーは下側は抜けて来るけれど、上は抜けません。
ステアリングシャフトの取り付け12mmを全部緩めてシャフトを少し下に落とさないとおそらくカバーは抜けない。

c-log1228-12

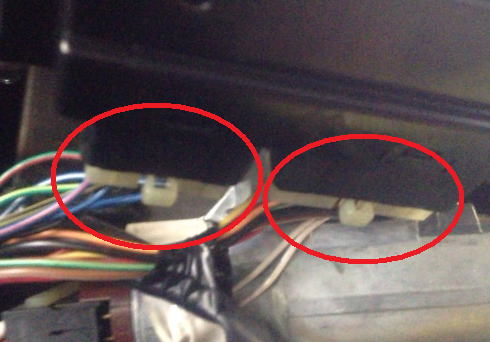

これがレバースイッチ、別名コンビネーションスイッチのカプラーです。
ご覧の通りキーシリンダーに密着して抜くだけのクリアランスが取れない。

スポンサーリンク

c-log1228-13

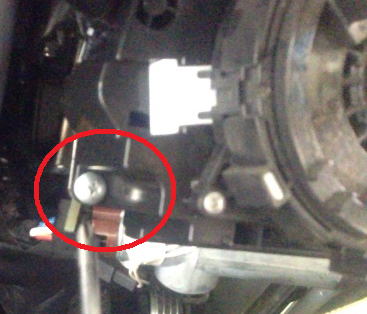

とりあえずレバースイッチのネジをはずす左下と右上に1つずつ

c-log1228-14

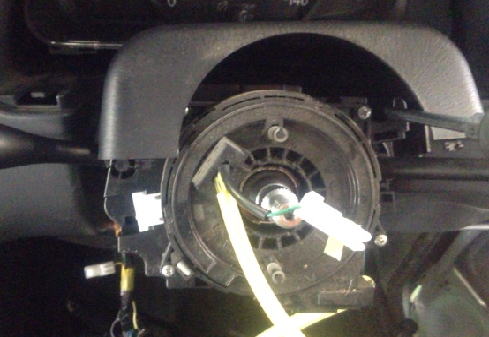

コラムカバーをはずしたほうがやりやすいけど、この状態じゃ外せないので隙間からネジを外す。
そしてコラムカバーごとレバースイッチを前へ。

前へ引っ張り出しながらカプラーを外すと。

c-log1228-15
とれました。エアバックのスパイラルケーブルはつけかえます

c-log1228-16

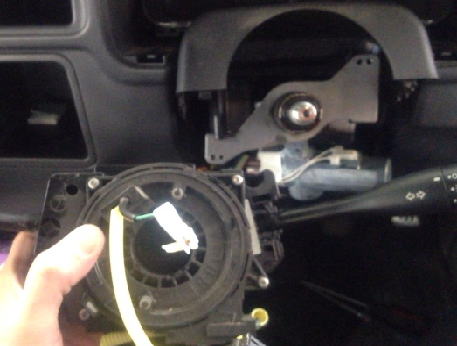

新品へスパイラルケーブルを移植

c-log1228-17
あとは元に戻すだけ。

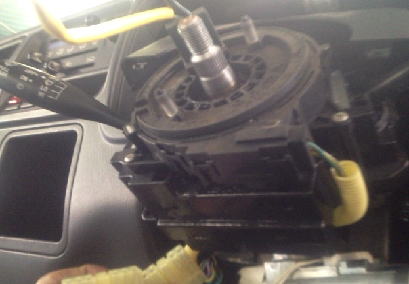

c-log1228-18

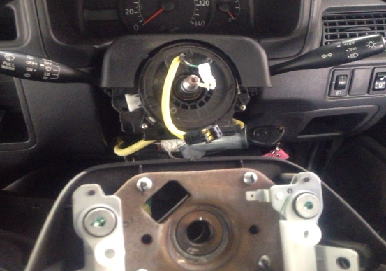

順番を守ってください。

c-log1228-19

サンバーのレバースイッチ交換でした
