新車で買ったND型ロードスター、NR-A。最近気になりだした所があるそうで、修理することになりました。
それはここの部分。
![](https://www.team-mho.com/wp-content/uploads/2022/07/557BDF85-DF32-46F7-B018-DA2CD7AAF74D.jpeg)
窓枠です。
![](https://www.team-mho.com/wp-content/uploads/2022/07/5BAA8ECA-965B-40B4-A0F2-CD669699969A.jpeg)
ドアの窓、クォーターガラスのガラスガイドです。根元が錆びています。
どうやらネットサーチしてみると、同じ症状で修理している人もちらほらと見かけます。
そもそもどうしてこんな所が錆びるのか?確かに不可解です。
![](https://www.team-mho.com/wp-content/uploads/2022/07/1046328B-C343-4628-9770-8C3B30D99621.jpeg)
部品を買いそろえて修理することにしました。助手席はまだ錆びてきていませんが、以前ウインドウレギュレーターが駄目になっているので、両方交換します。
果たしてどうなっているのか?
目次
ドアの内張・ガラスを外す
![](https://www.team-mho.com/wp-content/uploads/2022/07/378CD0FF-427D-4A04-9EA2-B60DB402359D.jpeg)

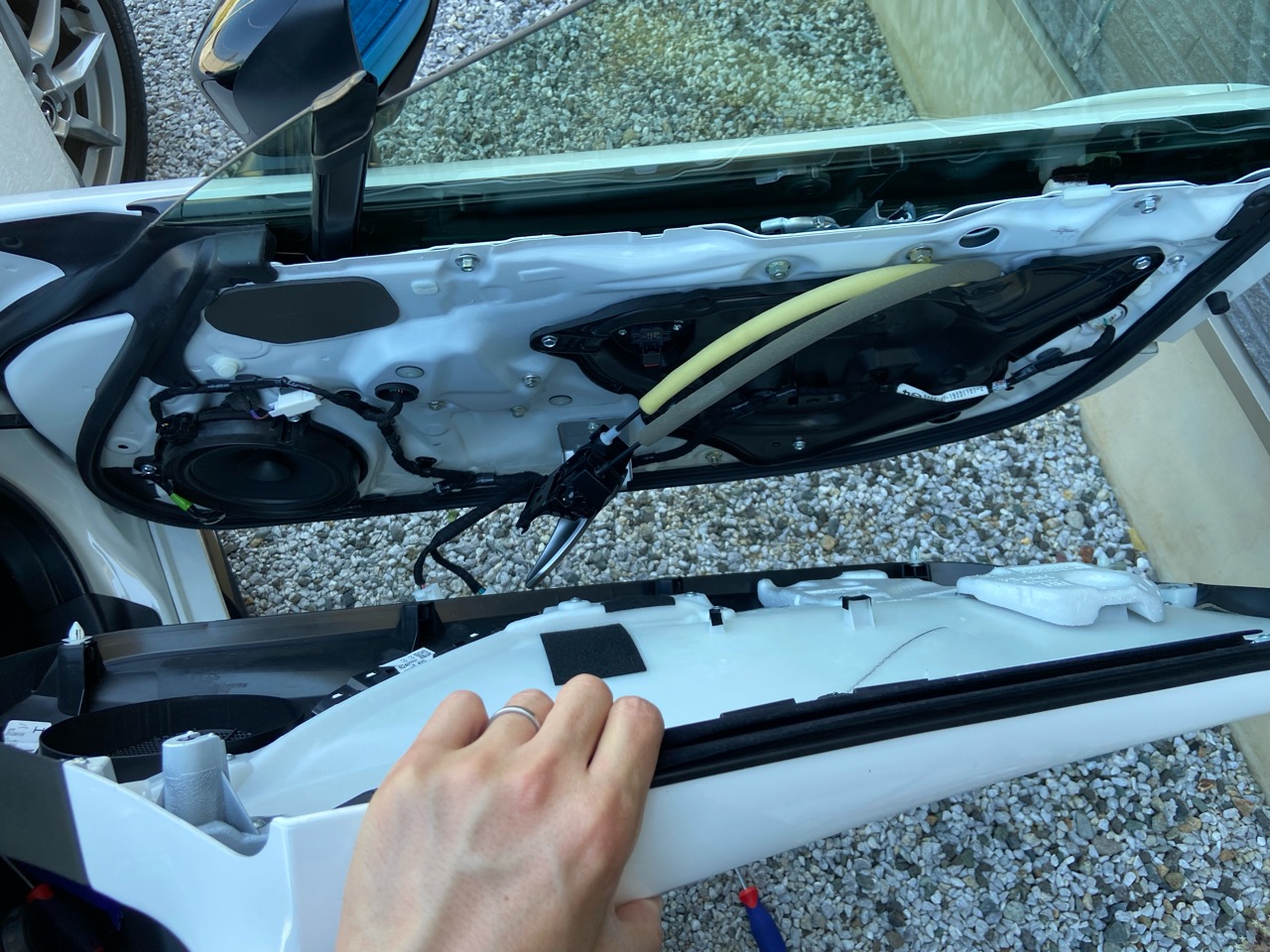

NDロードスターの内張は簡単にはがせます。ネジは2本だけ。
![](https://www.team-mho.com/wp-content/uploads/2022/07/81A9F727-786A-439D-BBFB-73480297DA81.jpeg)
![](https://www.team-mho.com/wp-content/uploads/2022/07/DB69B091-CE2E-428D-92DB-4DF4E3E567E1.jpeg)
インナーハンドルの奥。
![](https://www.team-mho.com/wp-content/uploads/2022/07/A3BF7BDA-B554-430F-8B7B-BE4650B23850.jpeg)
![](https://www.team-mho.com/wp-content/uploads/2022/07/E1C5FF47-49CE-418D-AB83-0684CE5E5416.jpeg)
ドアの取っ手部奥に1つ。それぞれ外せば、後はクリップだけなので、内張をはがします。
NDロードスターはパワーウインドウスイッチを外したりすると、初期設定をしないとガラス
が上がらなくなるので注意。
![](https://www.team-mho.com/wp-content/uploads/2022/07/A7C3A748-16EA-4966-B46F-0CD03571F4A9.jpeg)
このクオーターのガラスガイドを外すには、ガラスを外す必要があります。
![](https://www.team-mho.com/wp-content/uploads/2022/07/4F611273-8D2F-4F05-BC0D-15A044184560.jpeg)
レギュレーターからガラスを外します。
![](https://www.team-mho.com/wp-content/uploads/2022/07/B847F90C-1DA7-481C-85E5-714EDACD75D7.jpeg)
ガラスは傾けながら、後ろの方へ引き出す感じで抜いてきます。
![](https://www.team-mho.com/wp-content/uploads/2022/07/0F930CB1-9E50-4FBA-843B-0636FC806F86.jpeg)
問題のガイドは3箇所ネジで止められています。
![](https://www.team-mho.com/wp-content/uploads/2022/07/890E88BA-17C1-4EDD-B965-CF057723BCC3.jpeg)
外れました。錆びています。
![](https://www.team-mho.com/wp-content/uploads/2022/07/163B95DD-B759-4F06-A7B4-066999514A8C.jpeg)
問題は、この水切りモールだと思います。多分、ここの隙間が大きいのではないか?もちろん注文してあるので交換します。

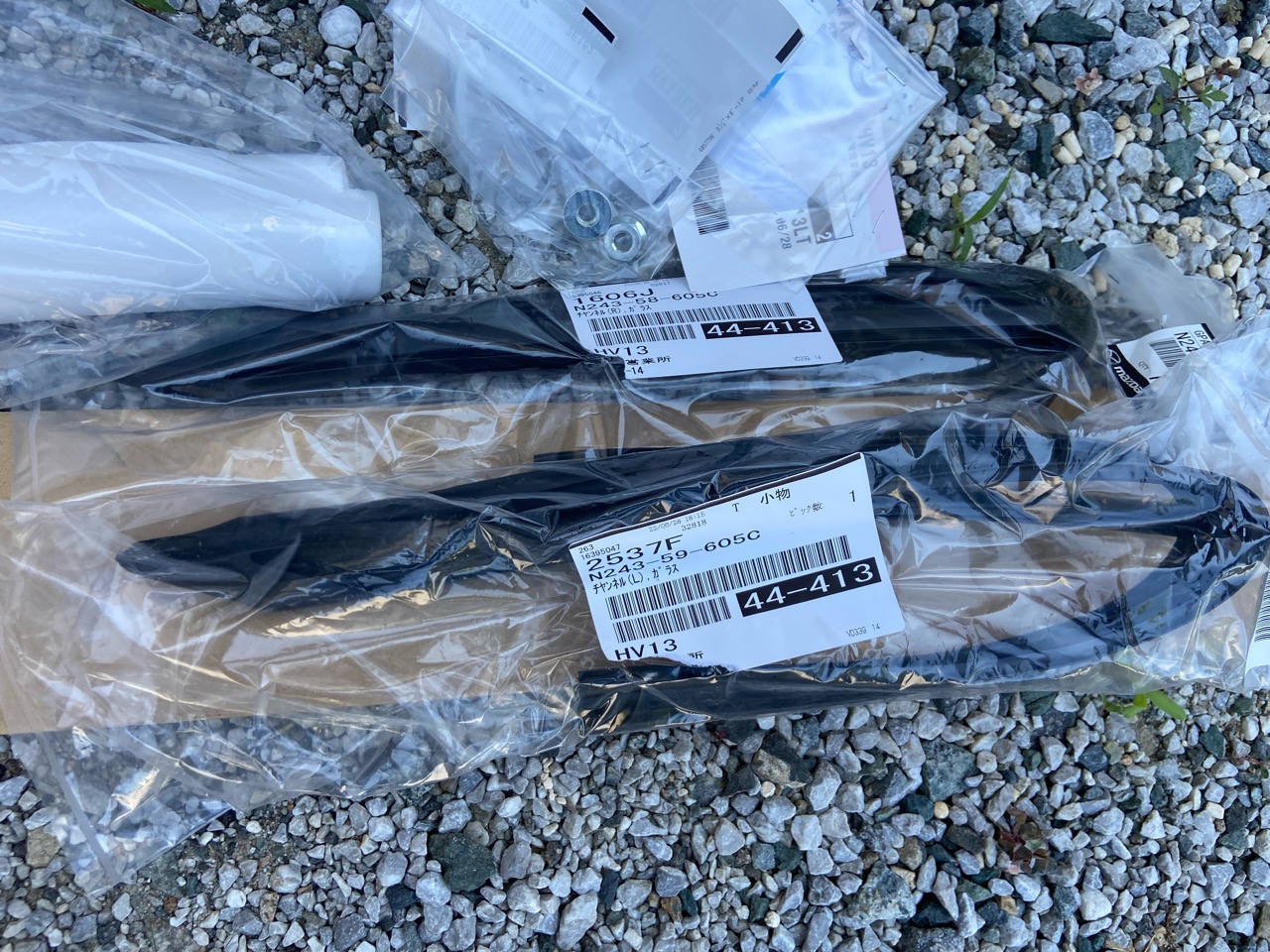

主だった部品は以下の通りです。
![](https://www.team-mho.com/wp-content/uploads/2022/07/8DD5C6D5-05E3-460F-80A3-FB8BDF999519.jpeg)
Frドアベルトモール RH N243-50-640F 1820円。いわゆる水切りモール。意外と安い。
Frドアベルトモール LH N243-50-650F 1820円。
![](https://www.team-mho.com/wp-content/uploads/2022/07/3361C03A-E859-419B-8CEF-FB1414449D0E.jpeg)
Frドアデビジョンバー RH N243-58-6AXB 5365円。いわゆるガラスのガイドバー。
Frドアデビジョンバー LH N243-59-6AXB 5365円。
FrドアガラスランRH N243-58-605C 4925円。ガラスランチャンネル。
FrドアガラスランLH N243-59-605C 4925円。
その他はワッシャーやネジ類を一応買っておきました。
![](https://www.team-mho.com/wp-content/uploads/2022/07/C8984D83-A208-461B-ABA2-6D10E0AC5919.jpeg)
新しいガイドに、ガラスランをはめ込んでいきます。
![](https://www.team-mho.com/wp-content/uploads/2022/07/E0AE45C4-22D5-4290-AF1A-78C060F561CE.jpeg)
そして、クォーターガラスを移植。このガラスには白いワッシャが片側4枚使われています。
NE-52-58-523 ワッシャ 120円。手に持ってる白いのです。これは8枚買っておいてください。
新品にしたほうがいいと思います。
![](https://www.team-mho.com/wp-content/uploads/2022/07/CF6B585D-A71A-42A9-9027-581BE25C1CFA.jpeg)
![](https://www.team-mho.com/wp-content/uploads/2022/07/710D1CCA-FFCA-4B06-9262-551ABE8C9526.jpeg)
何かが耐作品になっていると、ネットで情報が流れていますが、このガイドは形状は同じだと思います。
![](https://www.team-mho.com/wp-content/uploads/2022/07/25900B77-4E4C-464F-9102-1B2D8D24F536.jpeg)
新旧比較。多分改良されないような感じ。
![](https://www.team-mho.com/wp-content/uploads/2022/07/A05E7121-D421-46C8-9D02-B90C6069756E.jpeg)
ドアの水切りモールをこの状態で交換しておきます。
![](https://www.team-mho.com/wp-content/uploads/2022/07/50296908-2A3B-4513-B25A-EB7813C209A0.jpeg)
どうやらこのモールは改良されているようです。
![](https://www.team-mho.com/wp-content/uploads/2022/07/8249794A-80FF-4561-8010-3606135BE9BC.jpeg)
![](https://www.team-mho.com/wp-content/uploads/2022/07/E363F5FD-ADEF-4CA2-91AF-00912850BC3D.jpeg)
新しいモールには、中指で指さしているようにゴムの段差が追加されています。
古いモールにはありません。これで内部へ水が入らないように、そして、ガイドが暴れないようにするのだと思います。
モールだけ交換するだけでもある程度の効果はあると思います。
![](https://www.team-mho.com/wp-content/uploads/2022/07/3119CB81-5398-4EC6-96AC-9555EAE2FB3C.jpeg)
組付けていきます。
![](https://www.team-mho.com/wp-content/uploads/2022/07/A16DAF81-28F4-4370-875C-0435AC2671A3.jpeg)
水切りモールは両端を上から押して、爪をロックさせた後、全体をねじるようにはめ込んでいきます。
![](https://www.team-mho.com/wp-content/uploads/2022/07/9CEC2DC4-3611-4223-BC2C-5976AA178FD3.jpeg)
新品モール装着。
![](https://www.team-mho.com/wp-content/uploads/2022/07/69B56A4B-38DF-4EA6-BC53-5F5884EA3F4B.jpeg)
ガイドを入れていきます。
![](https://www.team-mho.com/wp-content/uploads/2022/07/1264A71D-BA3B-45ED-95D0-0E5F7C0F5DB3.jpeg)
ガラスを装着します。
![](https://www.team-mho.com/wp-content/uploads/2022/07/AB797693-F05B-41AE-8E79-7C0F6FE191C0.jpeg)
仮組して、ガラスのあたり調整をします。ちゃんとやらないと、室内に水が入るので注意。
こだわると難しいです。ちなみにこの状態で、ガラスは上へあがりません。
初期設定をしないと駄目なんです。ガラスを上へ上げたければ、ドアを閉めた状態で上げる事。
![](https://www.team-mho.com/wp-content/uploads/2022/07/DE68368E-1061-43AB-8A48-BEFD6339083F.jpeg)
組み上がりました。
![](https://www.team-mho.com/wp-content/uploads/2022/07/7F326044-7EC0-4C9C-B0DA-6CE9BCA00CC6.jpeg)
助手席側も交換します。
![](https://www.team-mho.com/wp-content/uploads/2022/07/A752205E-B35A-4B46-BE18-210D4175E00F.jpeg)
慣れれば片側1時間かかりません。助手席は30分で終わりました。
![](https://www.team-mho.com/wp-content/uploads/2022/07/3D0B11C5-E92A-4ED5-8260-53A60FC9FAFD.jpeg)
ちなみに助手席側はレギュレーターが真っ赤錆になった経緯があります。
しかしこのガイドは、助手席はきれいでした。

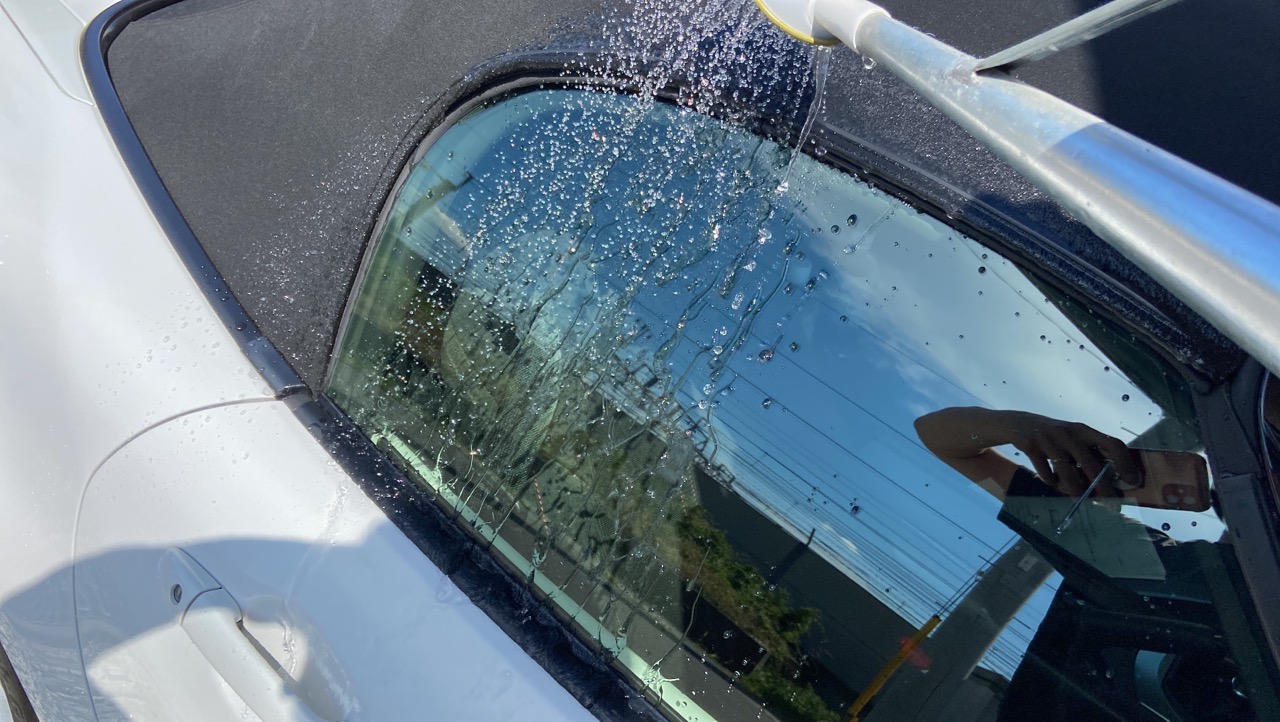

ちゃんと水をかけて気密チェックしてくださいね。水がはいるようなら再度ガラス調整です。
NDロードスターのウインドウシステム初期設定
![](https://www.team-mho.com/wp-content/uploads/2022/07/378CD0FF-427D-4A04-9EA2-B60DB402359D.jpeg)
ロードスターで以下の整備をしたときはパワーウインドウシステムの初期設定が必要になります。
・パワーウインドウメインスイッチを交換した場合
・パワーウインドウサブスイッチを交換した場合
・ドアガラスを取り外した場合
・ウインドウレギュレーターを取り外した場合
・パワーウインドウモーターを取り外した場合
NDロードスター パワーウインドウ初期設定方法
1、ドアを全閉にする。
2、屋根を閉めて、ロックを固定する。
3、エンジンスイッチをONにする。
4、パワーウインドウメインスイッチの運転席ガラスを操作して、運転席ガラスを全開にする。
5、メインスイッチで運転席ドアガラスを操作して、ガラスを全閉にした状態で約2秒保持。
6、助手席のサブスイッチで助手席ガラスを全開にする。
7、助手席のサブスイッチで助手席ガラスを全閉にした状態で約2秒保持
以上です。
今回のクォーターガラスガイドの錆ですが、酷い車体は中まで真っ赤に錆びているものもあるようです。
錆びる前に、水切りモールを対策品に交換するだけでも効果があるかもしれません。部品も安いしお勧めです。
部品だけで3万円位になるので、工賃を入れると5万円近い仕事になるのではないかなと。
![](https://www.team-mho.com/wp-content/uploads/2022/05/EDCFC864-5565-4775-9231-D11C12463E7A.jpeg)
NDロードスター乗りの人は気を付けてください。
