ミニキャブ U62T マスターシリンダーOH ブレーキオイル漏れ

time 2015/04/15

ミニキャブ U62T マスターシリンダーOH ブレーキオイル漏れ

minicab-u62t-master-c-oh1

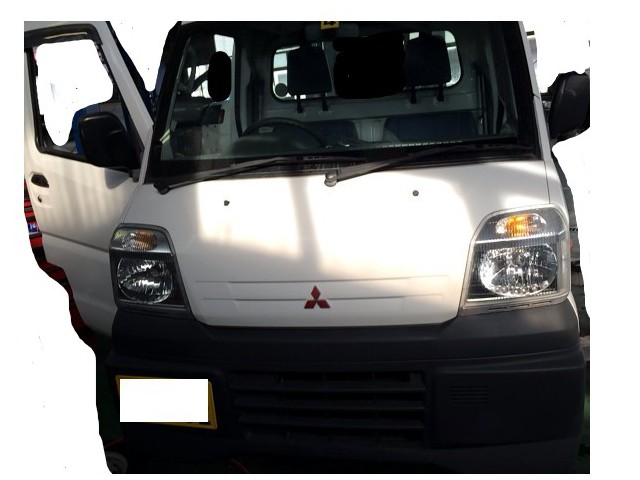

三菱のミニキャブトラックです。車検で入庫してきたんですが、走行距離がまだ1万キロ程度の車両なんですが、ブレーキオイルを点検したら量が少ない・・。もしかしてと、漏れを確認していったら思わぬところが漏れていました。

minicab-u62t-master-c-oh2

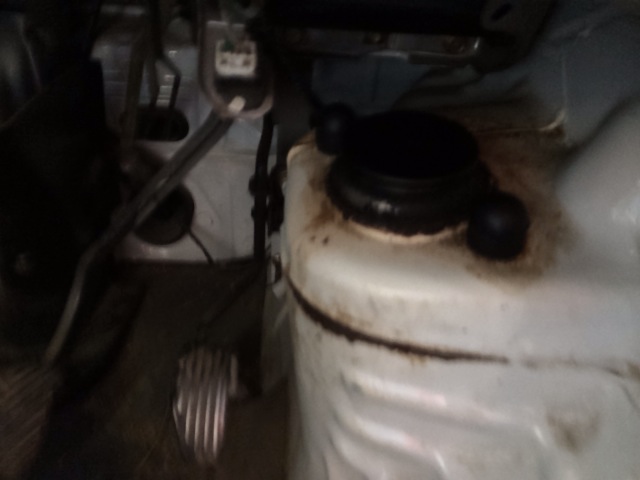

室内の塗装がはがれている。

minicab-u62t-master-c-oh3

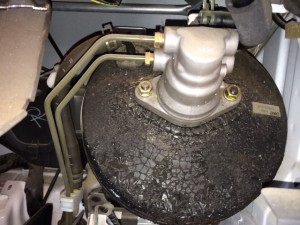

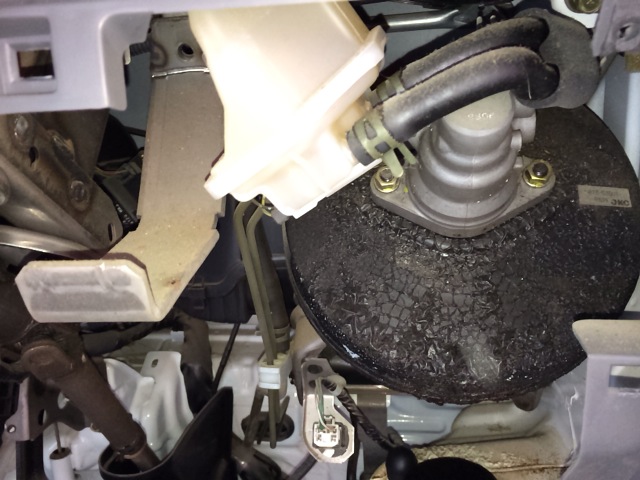

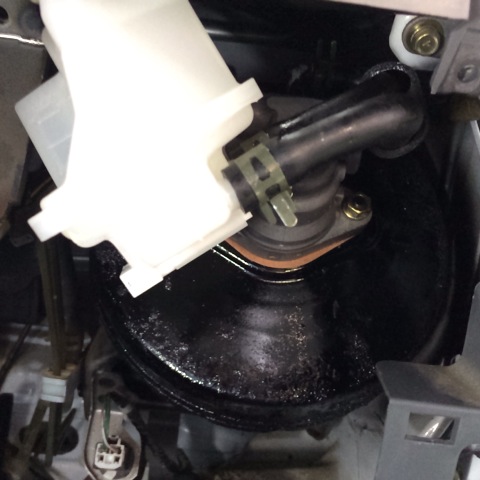

ブレーキマスターシリンダーが見事なまでに漏れています。ということでマスターシリンダーをOHすることになりました。

minicab-u62t-master-c-oh4

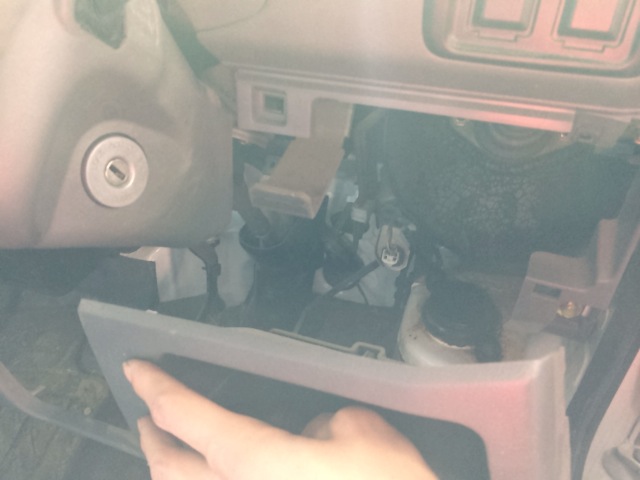

まずはインパネのパネルを外します。ビスは1本。あとはクリップ。これでマスターシリンダーまでのアクセスがしやすくなります。

minicab-u62t-master-c-oh5

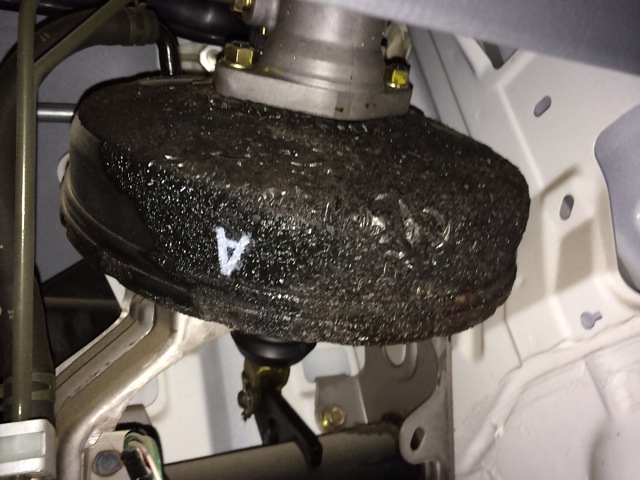

塗装のはげっぷりが気持ち悪い模様と化している。

minicab-u62t-master-c-oh6

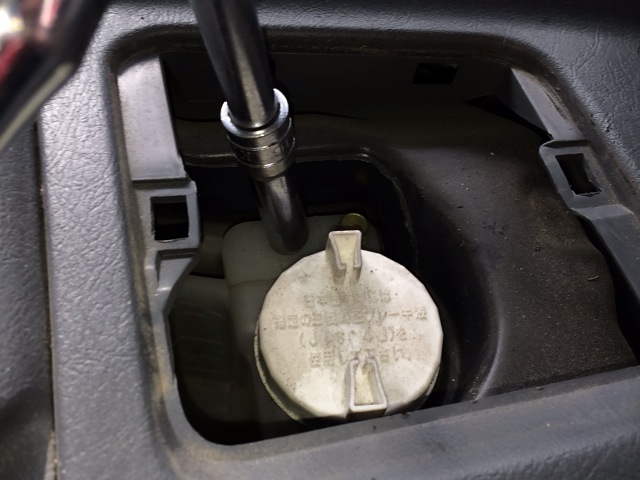

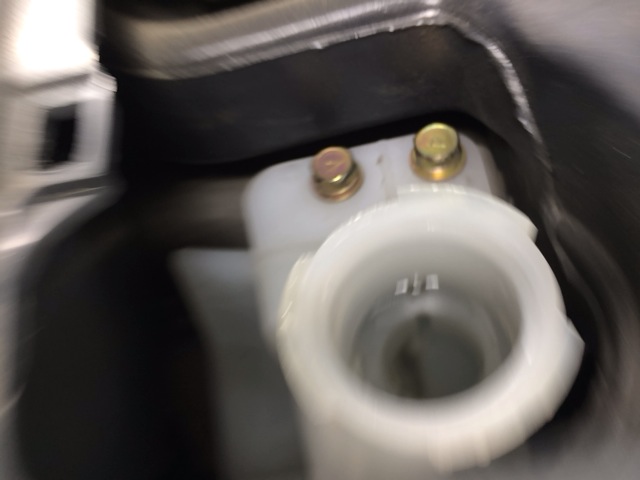

ブレーキオイルのタンクは10mmのボルト2本で固定されているので外します。

minicab-u62t-master-c-oh7

タンクをマスター側へ手繰り寄せる。タンクには液量をモニターするセンサーの配線が繋がっているので外す。

minicab-u62t-master-c-oh9

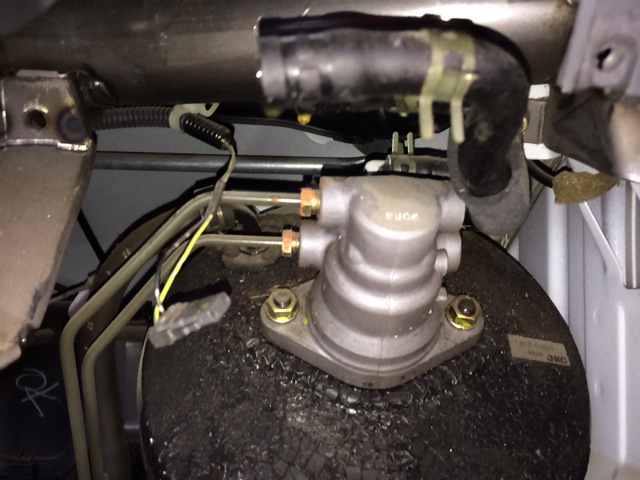

タンクを外します。

minicab-u62t-master-c-oh10

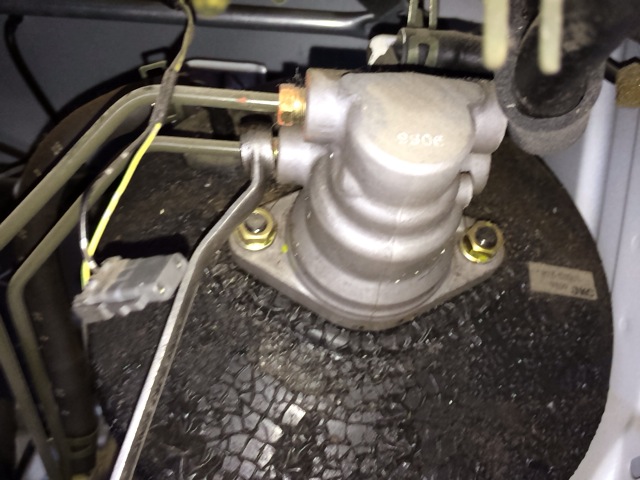

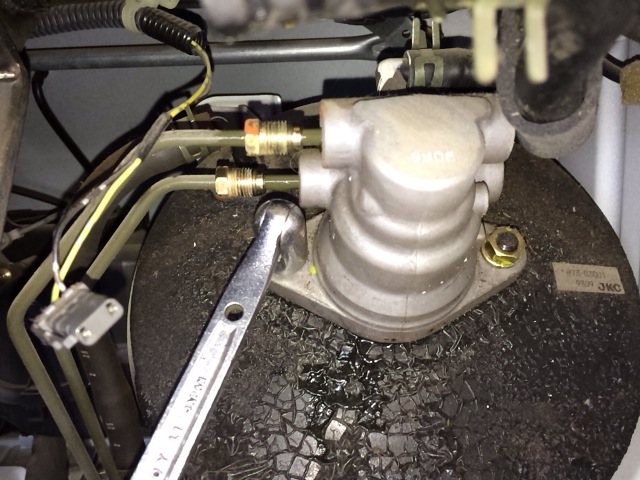

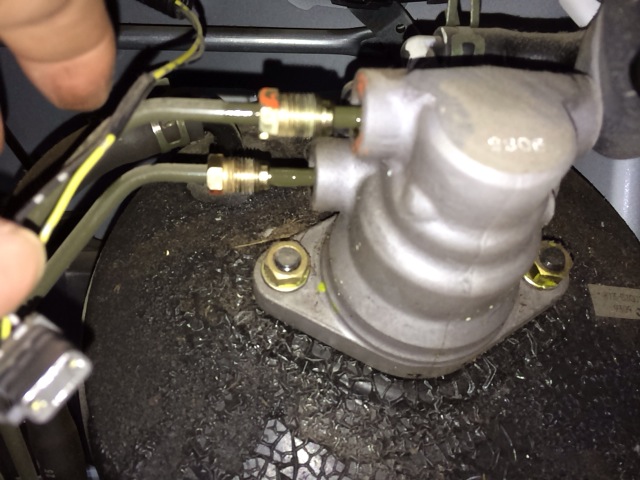

つづいてフレアナットレンチでブレーキパイプを2本外す。

minicab-u62t-master-c-oh11

当然下に桶などを用意しておきましょう。

minicab-u62t-master-c-oh12

マスターシリンダーをマスターバックから外す。12mmのナット2つ。

minicab-u62t-master-c-oh13



これでマスターシリンダーが外せます。

minicab-u62t-master-c-oh14

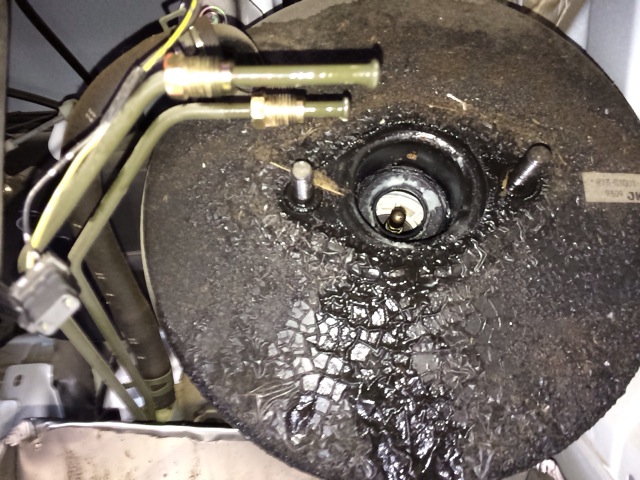

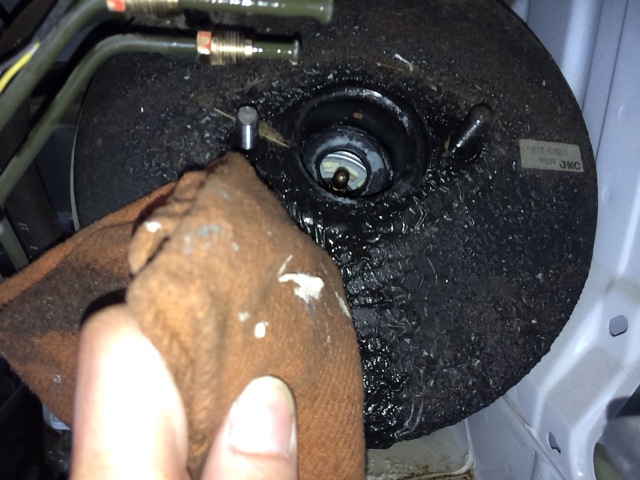

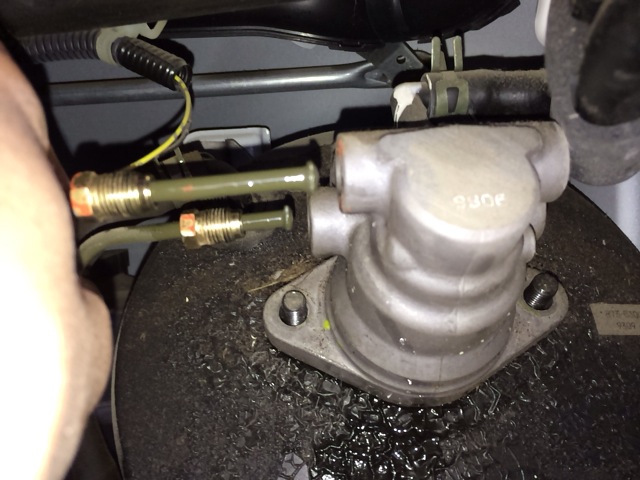

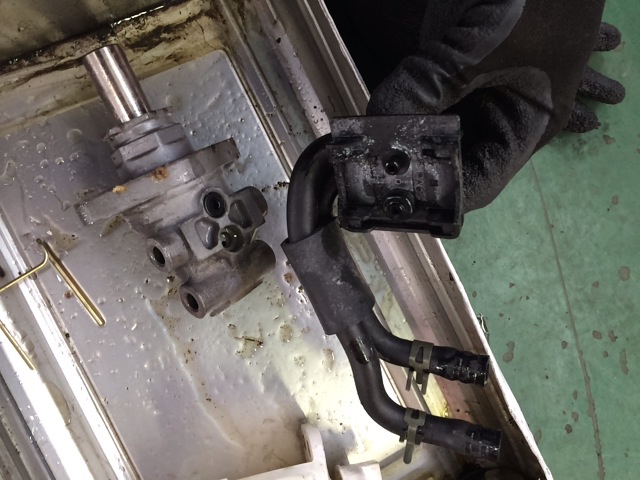

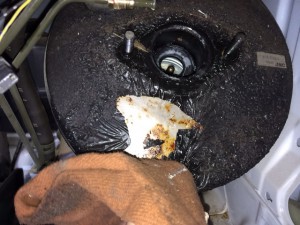

マスターシリンダーを外した状態です。

minicab-u62t-master-c-oh15

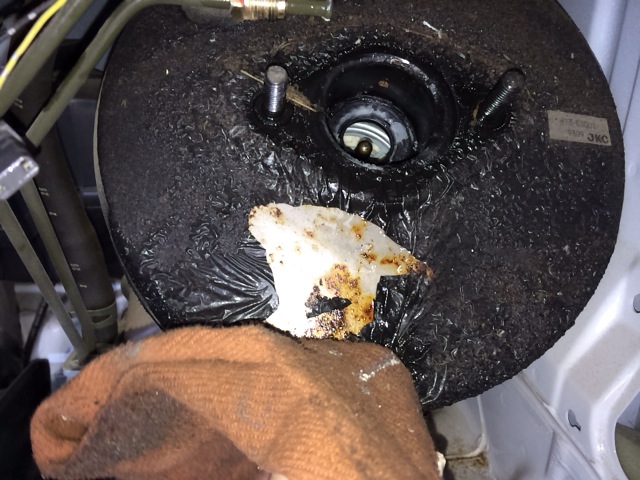

塗装をはがします。

minicab-u62t-master-c-oh16

恐るべきブレーキオイルの剥離パワー。

minicab-u62t-master-c-oh17

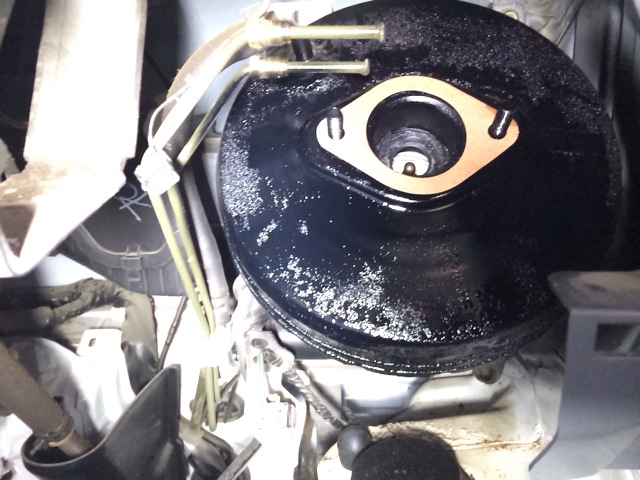

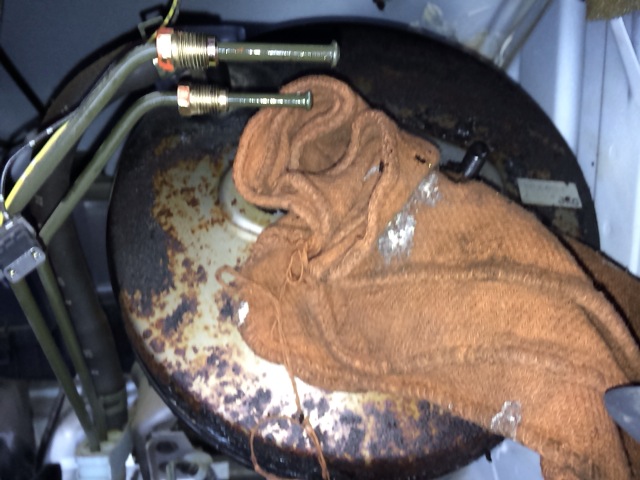

あとで塗装をし直します。

minicab-u62t-master-c-oh18

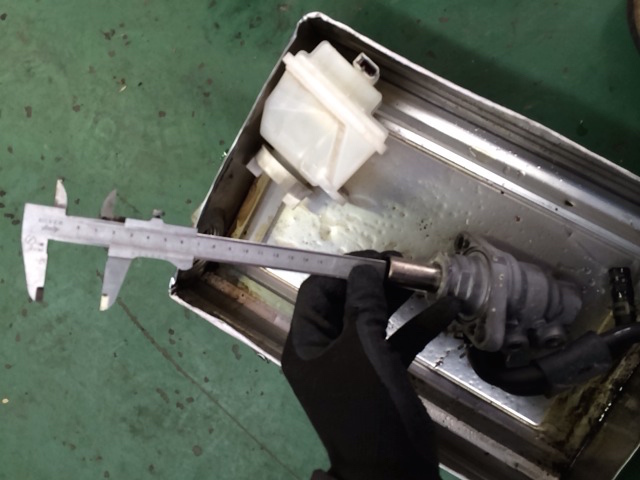

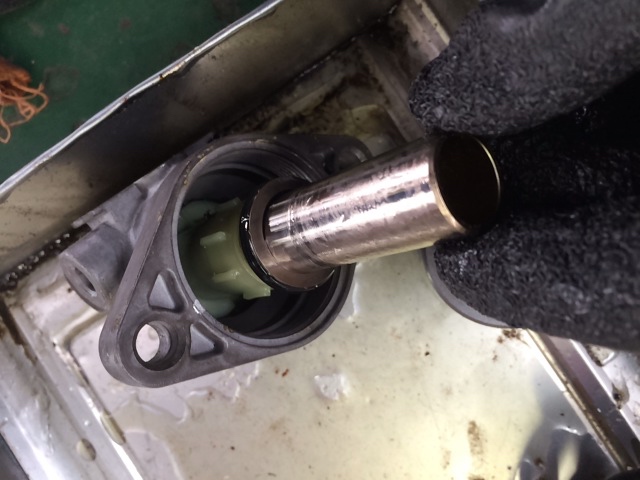

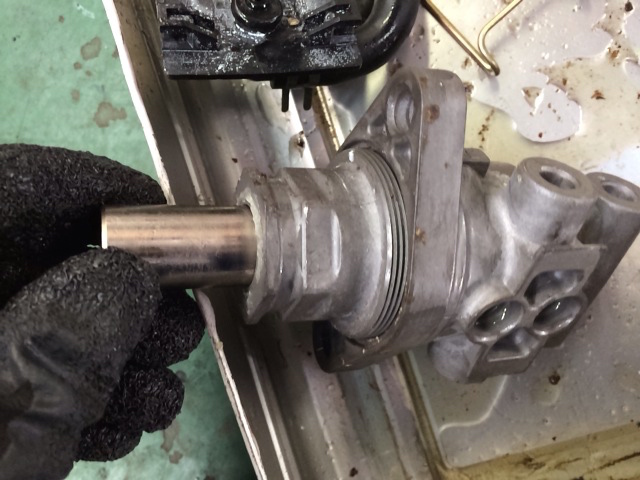

マスターシリンダーとプッシュロッドとの距離を計測しておく。OHキットは純正しか出ないということなので、距離に変更は出ないと思いますけどね。プッシュロッドまでの距離が変わったら引きずりなどを発生してしまう。

minicab-u62t-master-c-oh19

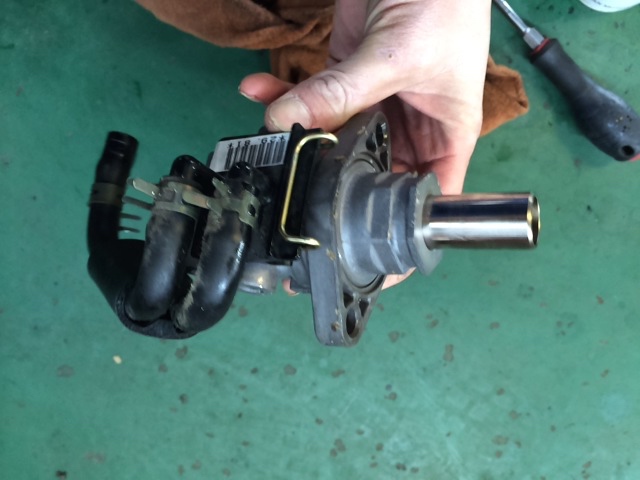

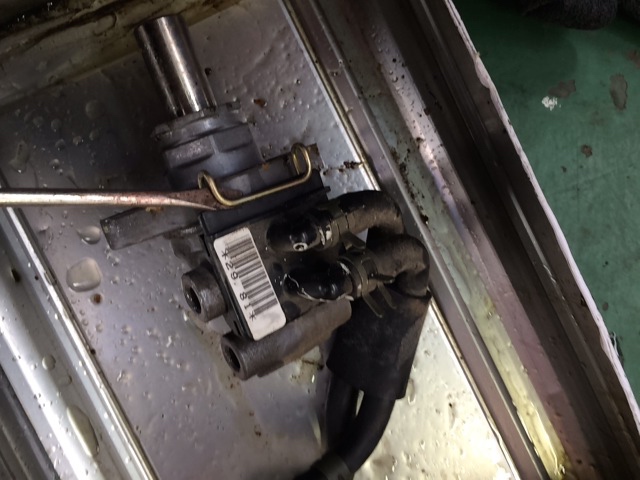

マスターシリンダーを分解していきます。

minicab-u62t-master-c-oh20

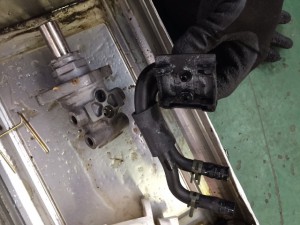

ホースを外す。

minicab-u62t-master-c-oh21

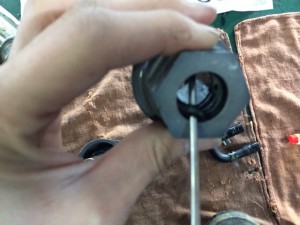

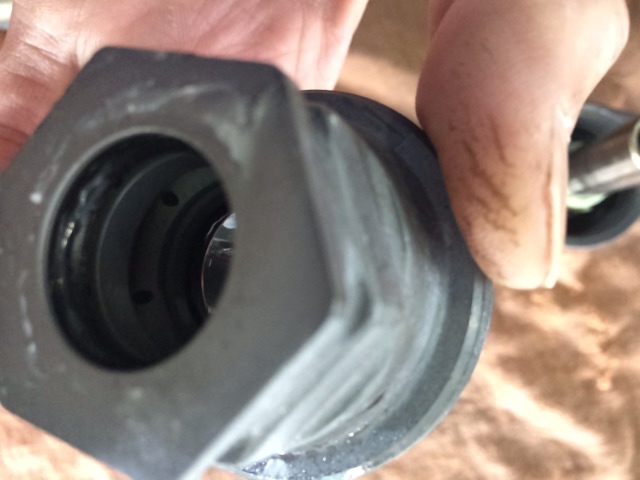

マスターシリンダーは36mmのネジが6角になっているので、モンキーなどで回して外す。

minicab-u62t-master-c-oh22

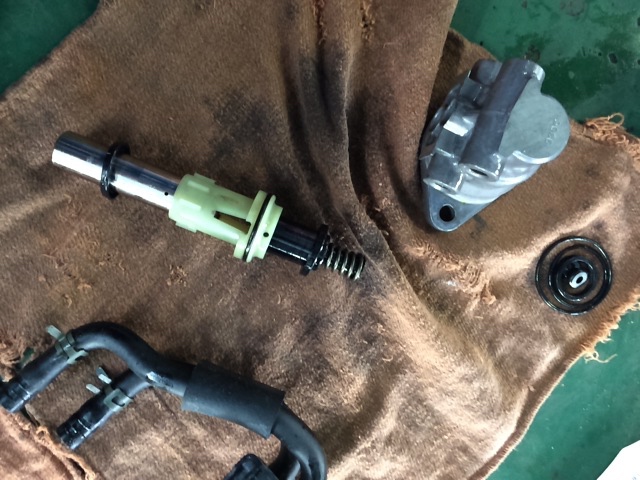

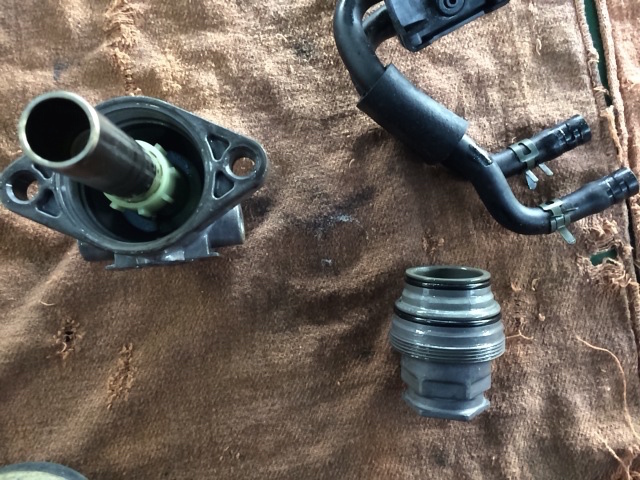

どんどん分解します。

minicab-u62t-master-c-oh23

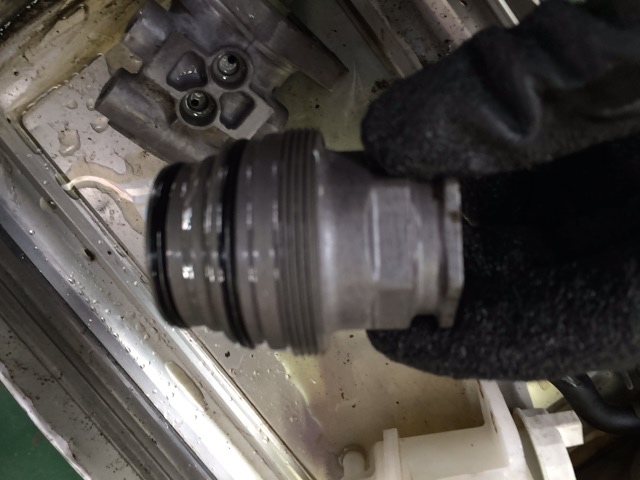

これが蓋になっている部分。Oリングが何本か使われている。

minicab-u62t-master-c-oh24

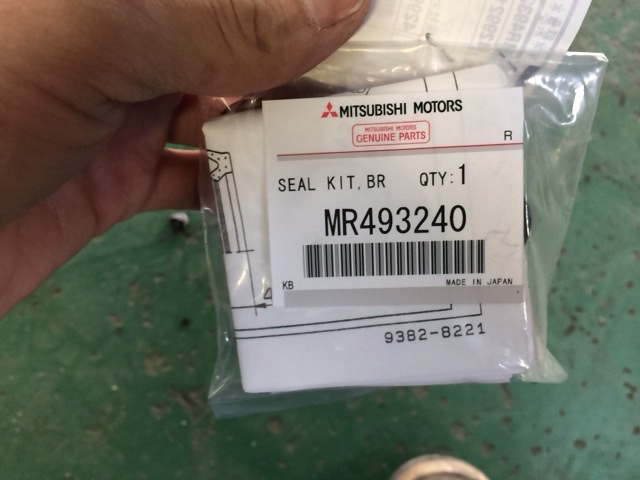

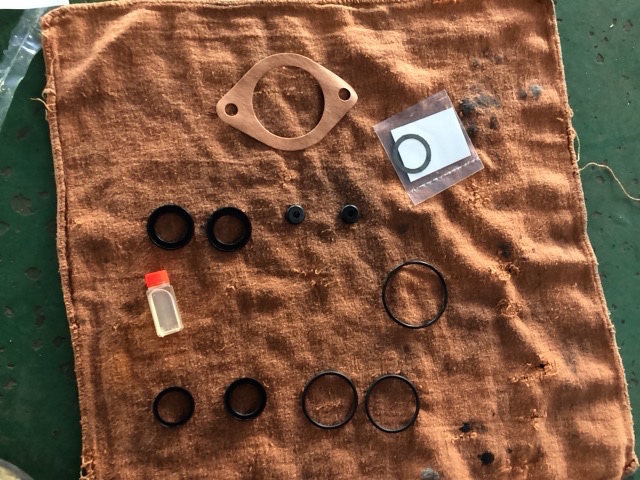

これがマスターシリンダーのOHキット。カップのみのキットです。ピストンはついてこない。

1250円でした。平成27年3 月の価格です。

minicab-u62t-master-c-oh25

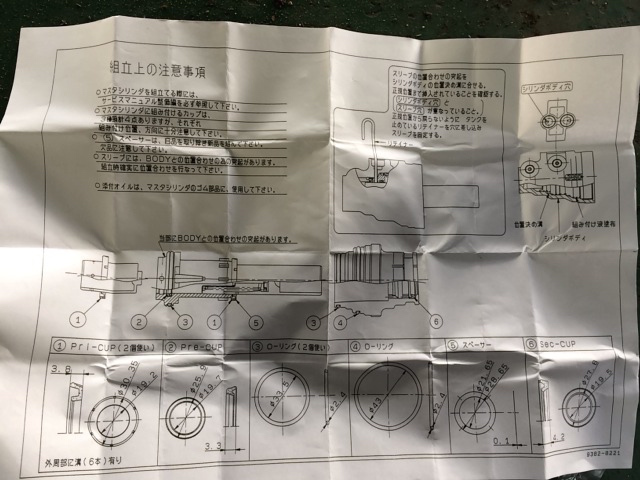

ちなみに整備解説書にはOHのことは記載されていなかった。部品にこのような図が転載されています。

minicab-u62t-master-c-oh26



部品図が付属されているので、梱包されているOリングを種類別に分ける。これは絶対に間違えないこと。間違えたらブレーキオイルは簡単に漏れてきてしまいます。

minicab-u62t-master-c-oh27

間違えのないように1つずつ交換していく。

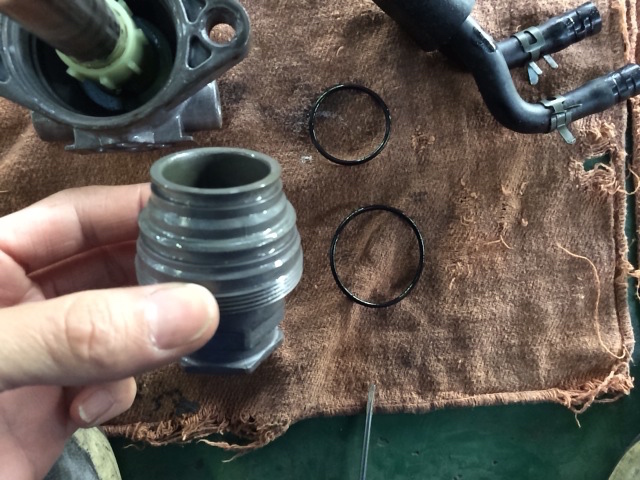

minicab-u62t-master-c-oh28

Oリングを2本交換。

minicab-u62t-master-c-oh29

カップは4つあります。2つは同じサイズのもので、あとは1つずつ違う大きさです。間違えないように。

minicab-u62t-master-c-oh30

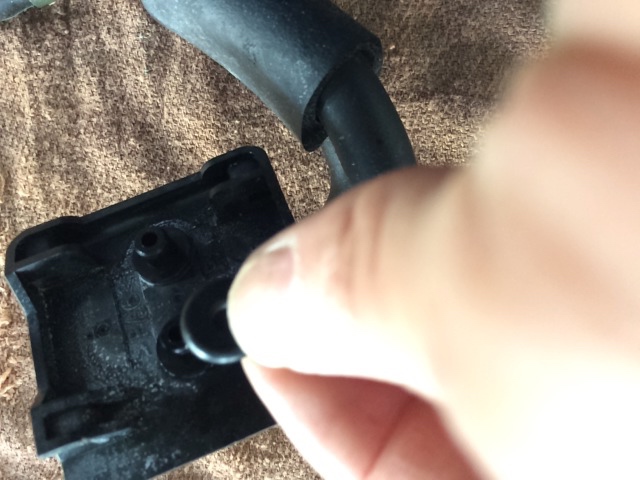

ホースにつながるOリングも交換。

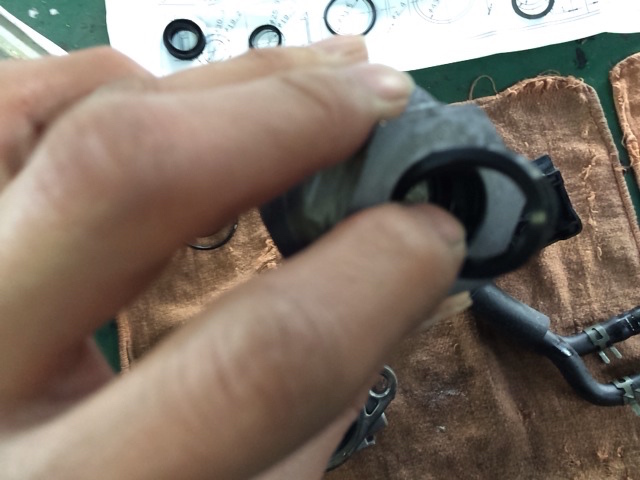

minicab-u62t-master-c-oh31

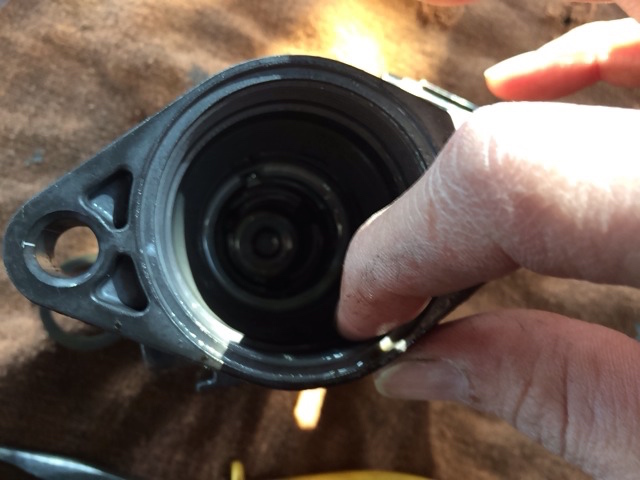

内側にカップが入っている。傷つけないように外して交換。向きに注意。

minicab-u62t-master-c-oh32

カップの向きを間違えるとオイルが漏れます。

minicab-u62t-master-c-oh33

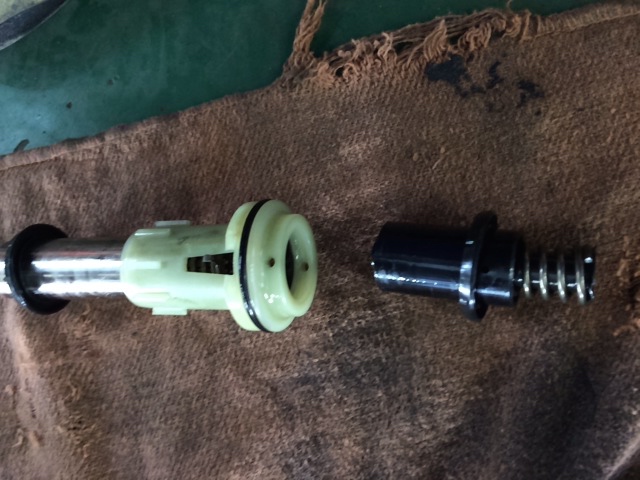

プライマリーピストンとセカンダリーピストンのカップとOリングを交換。

minicab-u62t-master-c-oh34

シリンダー内部は洗浄。

minicab-u62t-master-c-oh35

ピストンとスプリングの向きも間違えないように。

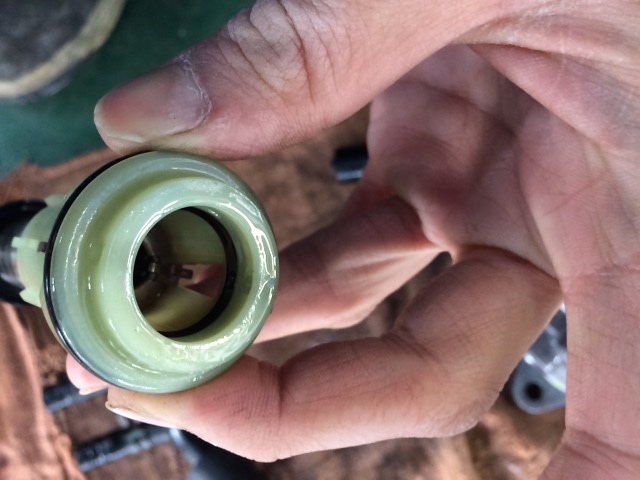

minicab-u62t-master-c-oh36

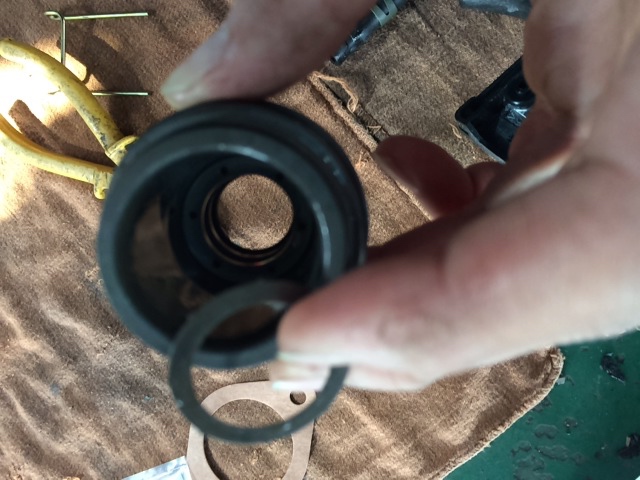

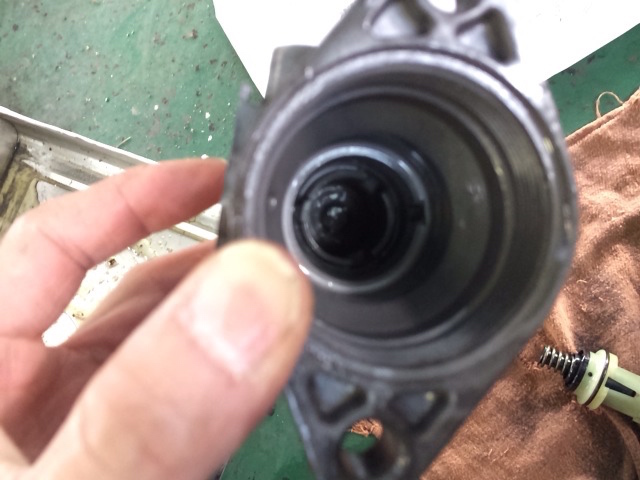

これも内側にカップが入っている。

minicab-u62t-master-c-oh37

シリンダーケースの中にスペーサーが入っているので交換。

minicab-u62t-master-c-oh38

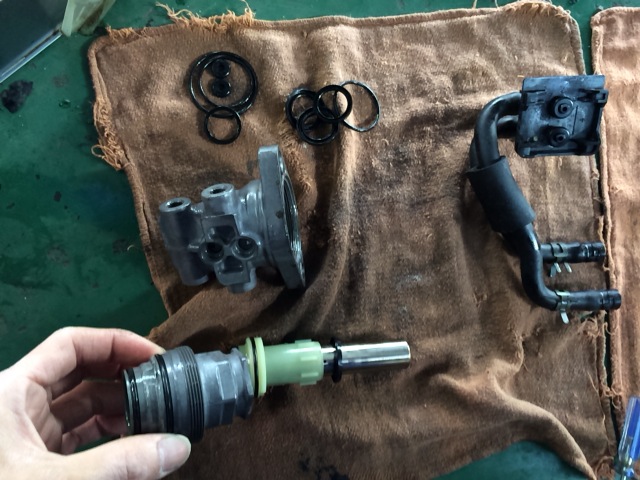

なんとややこしいOHだ。

minicab-u62t-master-c-oh39

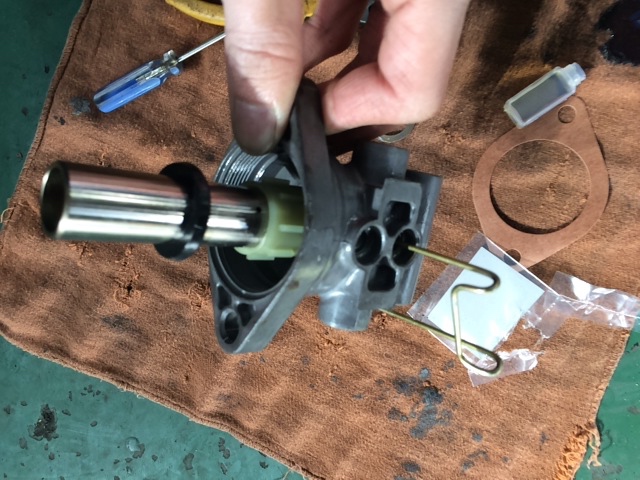

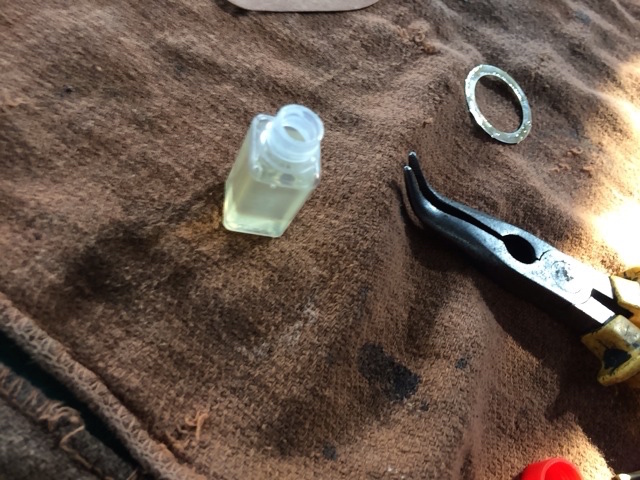

各部品を交換したら、組み付け前に付属のオイルを塗布。

minicab-u62t-master-c-oh40

シリンダー内面に塗布するように指示されています。

minicab-u62t-master-c-oh41

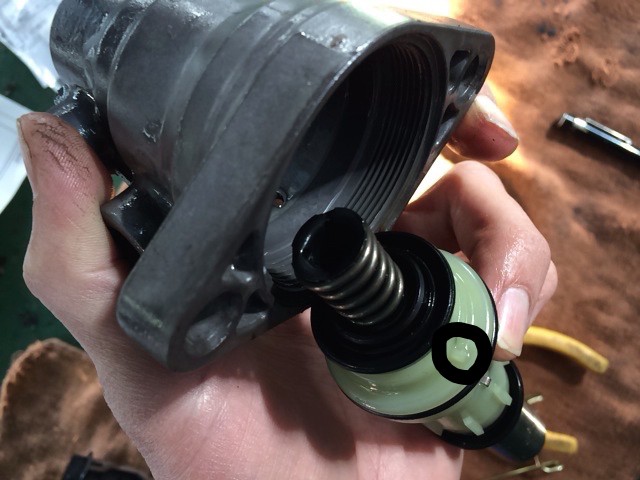

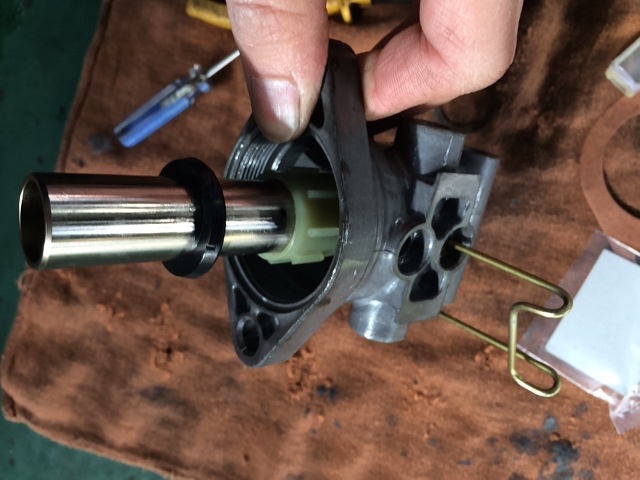

ピストンのプラスチックの部分に黒丸を描きましたが、ここに突起があります。この突起を

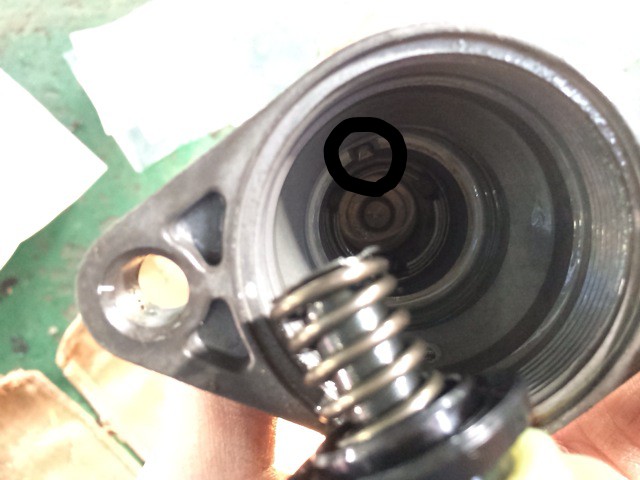

minicab-u62t-master-c-oh42

シリンダー内のくぼみに合わせるようにはめる。

minicab-u62t-master-c-oh43

きちんと位置が合えば、押し込んだ時に、リテーナーがホースの部分にささって位置が固定されます。

minicab-u62t-master-c-oh44

これでピストンのプラスチック部分が固定されているので、この状態で蓋をします。

minicab-u62t-master-c-oh45

書き忘れたけど、この蓋も外す前にどこまで締まっていたかを印をつけてから外しています。目安になります。

minicab-u62t-master-c-oh46

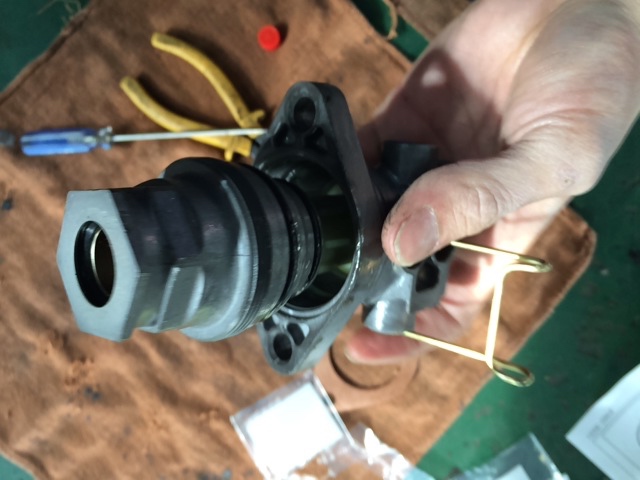

完成。ちなみにこのミニキャブのマスターシリンダーのOHは整備指数で定期点検と一緒なら0、9時間。1時間以上かかると思うけど・・。エア抜きがあるし。

minicab-u62t-master-c-oh47

マスターシリンダーとマスターバックの取り付け面に付属のガスケットを入れる。

minicab-u62t-master-c-oh48

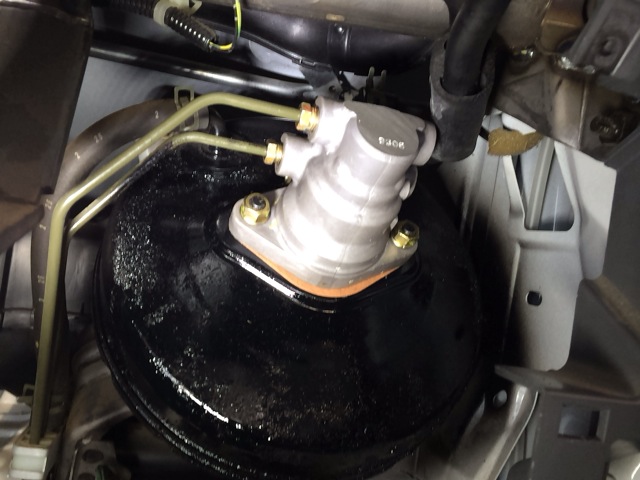

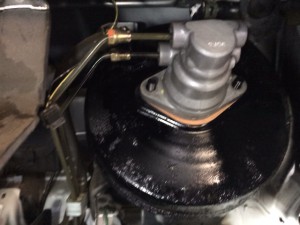

OHしたマスターシリンダーを組み付ける。

minicab-u62t-master-c-oh49

ここは簡単。

minicab-u62t-master-c-oh50

あとは恐怖のエア抜きです。マスターシリンダーをOHした時は、4輪全てエア抜きをしないといけません。これがなかなかエアが抜けない。

minicab-u62t-master-c-oh51

エア抜きをしたら、漏れがないかを確認する。そして、ブレーキの踏みしろと踏み心地、そして、引きずりがないかを確認して終了です。







sponsored link

コメント

  • マスターシリンダーオイル漏れの原因は何だったのでしょうか?
    単純に水分が混入したとは思えない位の漏れっぷりですね。

    by 元スバルの糞メカニック €2015年4月19日 22:34

    • ほとんど乗っていない車で、今までブレーキオイルを交換したことがなかったということと、あとは謎ですね。
      いくらなんでもこんなに激しい漏れっぷりは初めて見ました。

      by MHO €2015年4月20日 22:07
