ソニカ ラジエターよりクーラント漏れ ラジエター脱着・OH

time 2015/04/20

ソニカ ラジエターよりクーラント漏れ ラジエター脱着・OH

sonica-l415s-radiator1

ダイハツのソニカです。ラジエターよりクーラントが漏れていたので修理することになりました。

ダイハツソニカのラジエター脱着・OHです。

sonica-l415s-radiator2

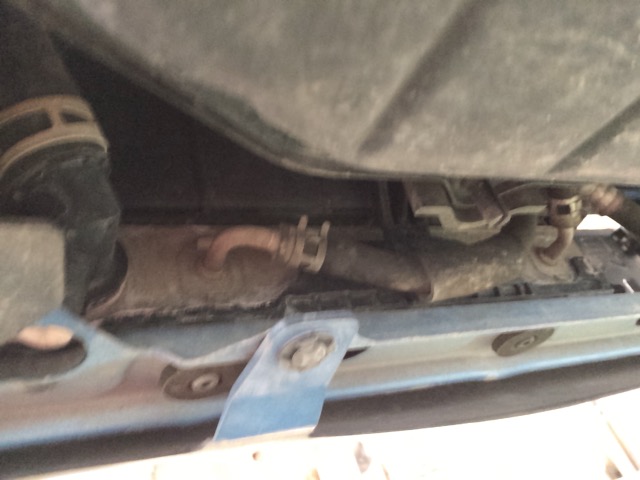

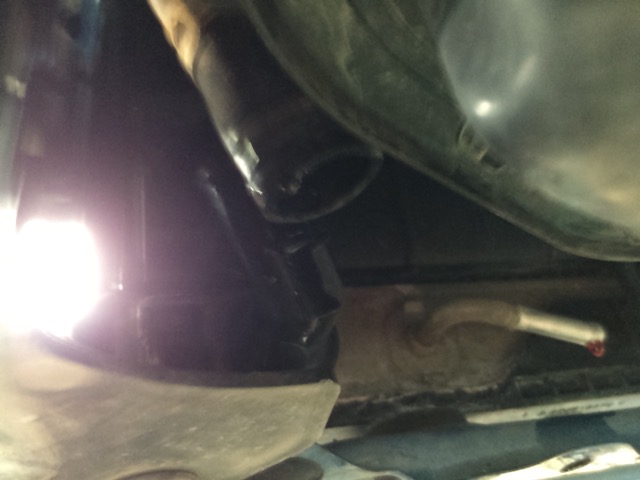

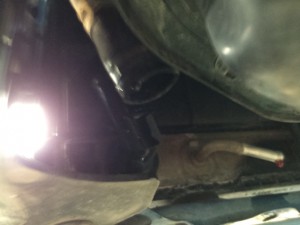

まずは、ラジエターのクーラントを抜きます。そしてこの車両はCVTなので、ラジエターの下部にミッションのオイルクーラーが付いているので、そのオイルラインを外します。

sonica-l415s-radiator3

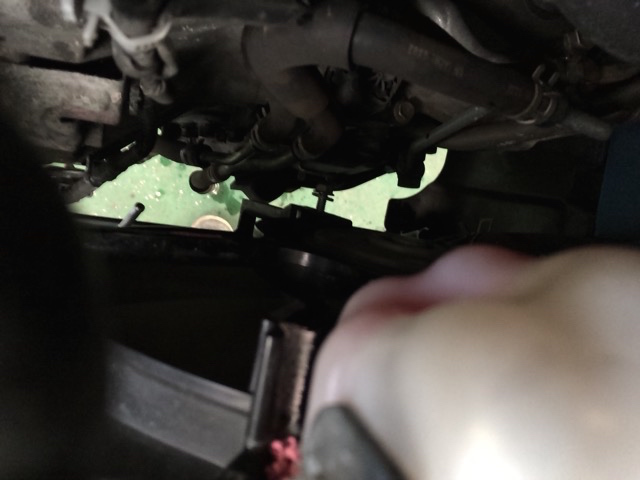

CVTのオイルホースを外すと、ホースからオイルが出てくるので、ホースにネジやプラグを差したりしてオイルが流出しないように蓋をしておきましょう。

sonica-l415s-radiator4

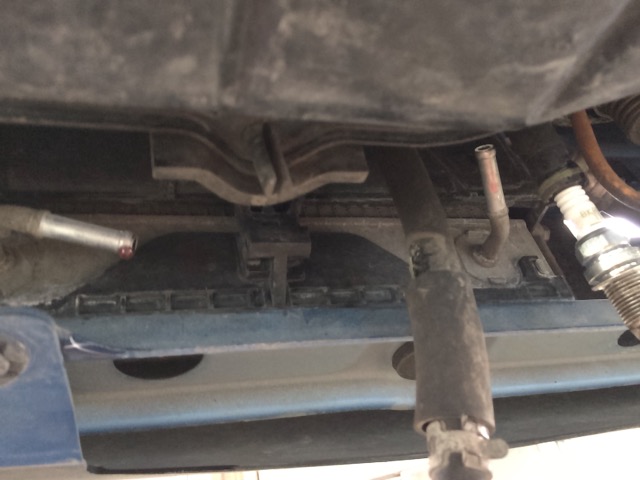

ロアホースも外す。続いてフロントバンパーを外しにかかるので、フロントバンパーの下のクリップなどを外しておく。

sonica-l415s-radiator5

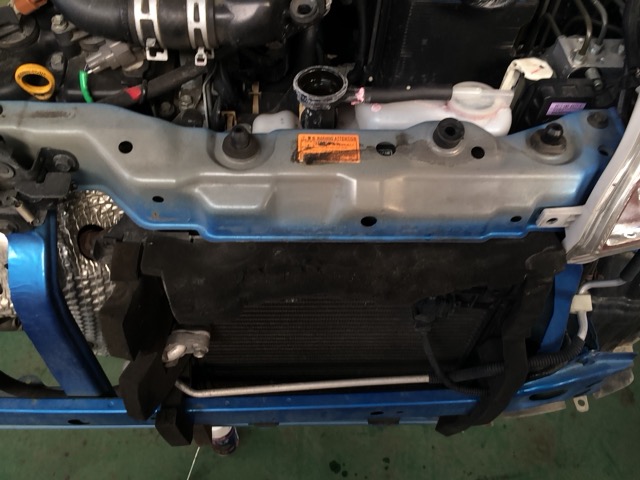

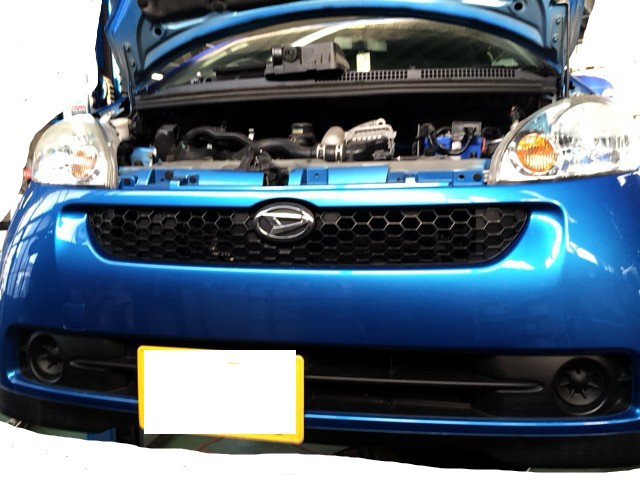

フロントバンパーを取り外します。

sonica-l415s-radiator6

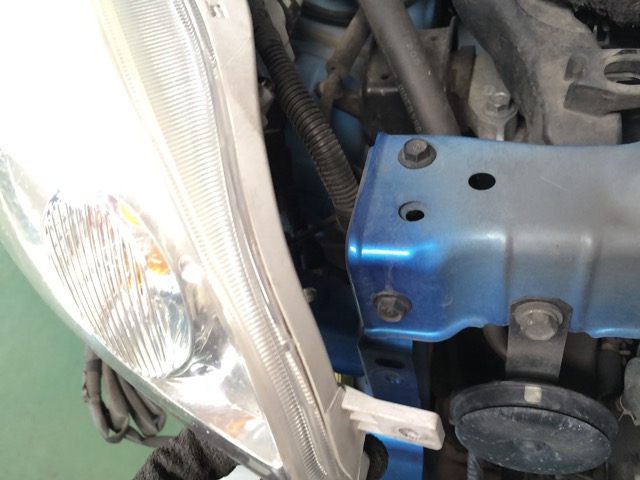

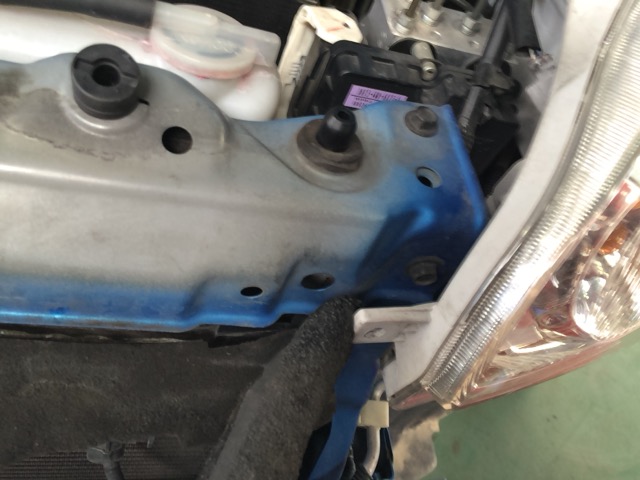

ラジエターのコアサポートはヘッドライトをずらさないと外せません。ヘッドライトの固定ボルトを2本外す。

sonica-l415s-radiator7

ヘッドライトの隙間にコアサポートのボルト10mmが隠れているので外す。

sonica-l415s-radiator8

こちら側も。

sonica-l415s-radiator9

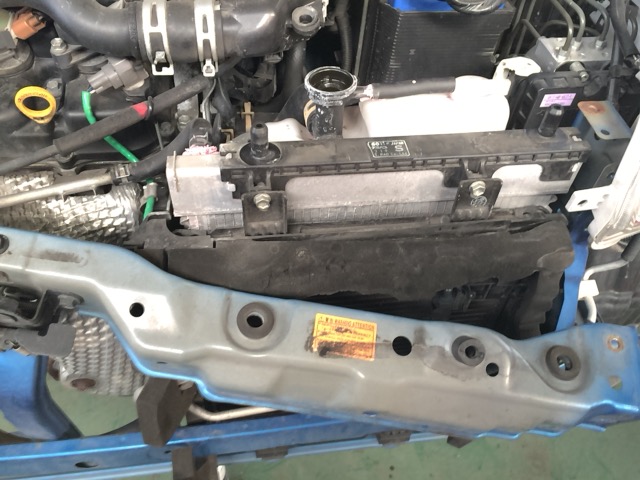

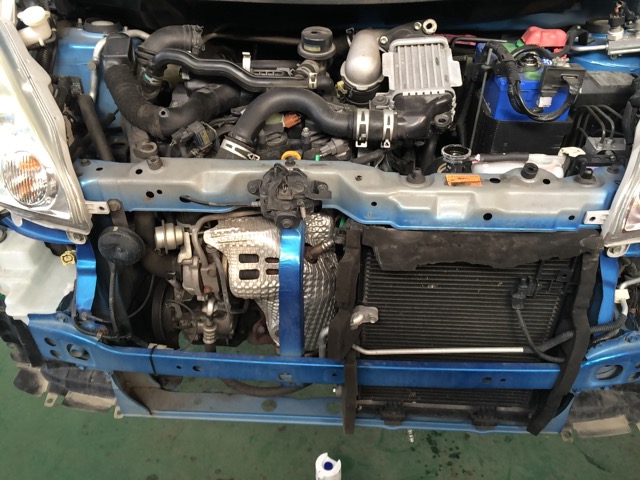

コアサポートを外します。

sonica-l415s-radiator10

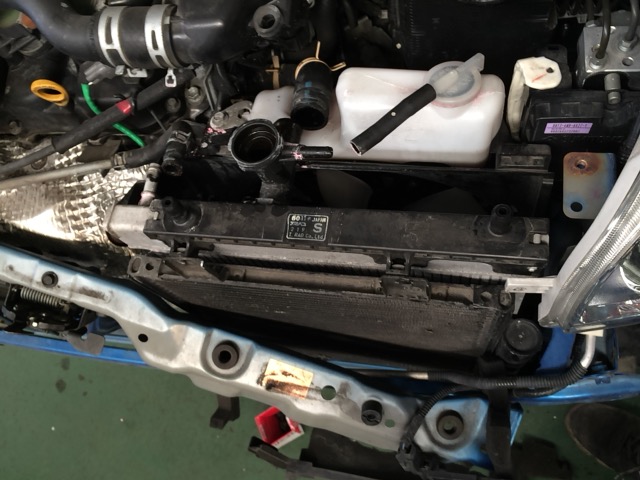

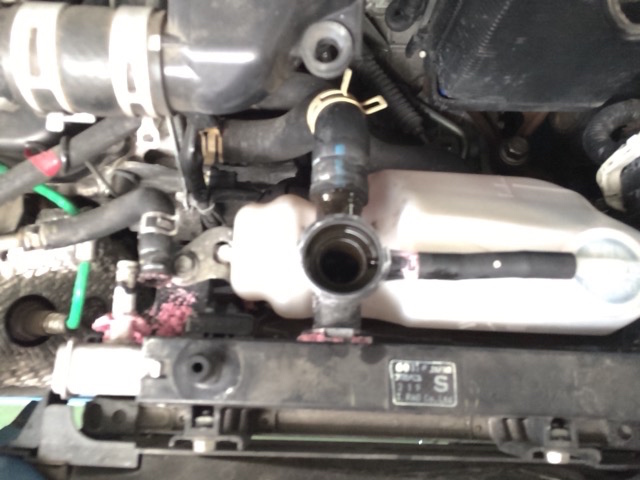

今度はラジエターのアッパーホースなどを外します。

sonica-l415s-radiator11

ラジエターのファンシュラウドにCVTのオイルクーラーホースのパイプがねじ止めされているので、10mmを外してフリーにしておく。

それと、電動ファンのカプラーも外しておく。

sonica-l415s-radiator12

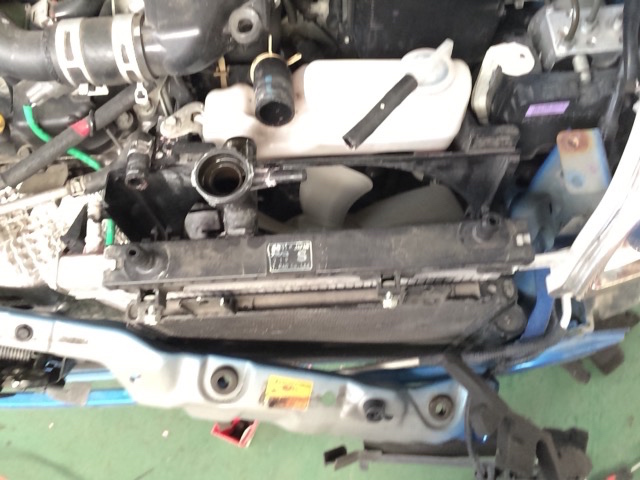

ラジエターとエアコンのコンデンサーを接続しているプラスチックカバーを外す。

sonica-l415s-radiator13

あとは隙間を作りながらラジエターを上へ引っこ抜く。

sonica-l415s-radiator14

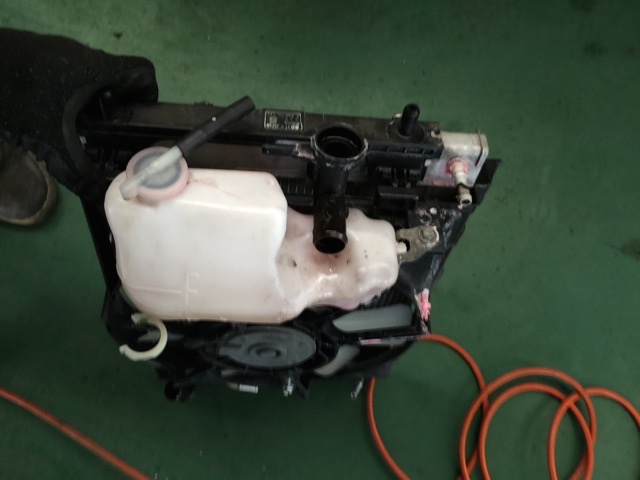

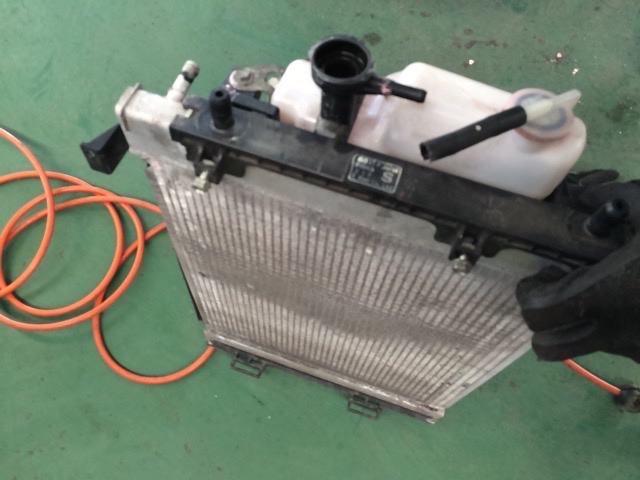

取り外したラジエター。

sonica-l415s-radiator15

走行は10万キロ超えでした。

sonica-l415s-radiator16

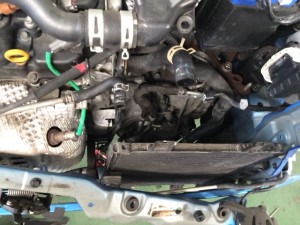

ラジエターを外した図です。

sonica-l415s-radiator17

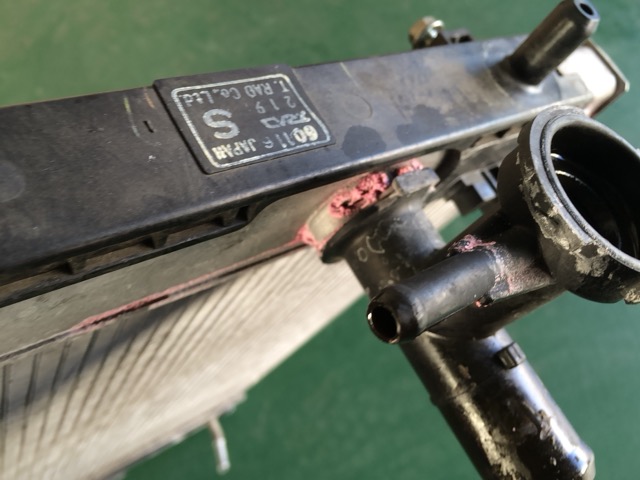

ここの部分のOリングが一番漏れ漏れでした。ラジエターは外注で修理してもらいます。

sonica-l415s-radiator18

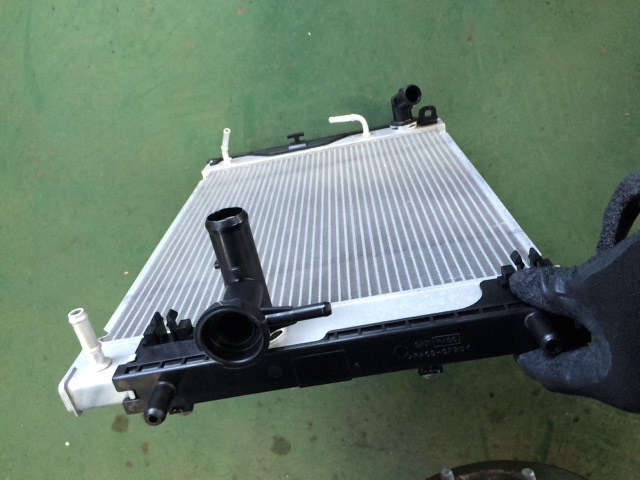

修理が終わったラジエターです。これを組み付けます。

sonica-l415s-radiator19

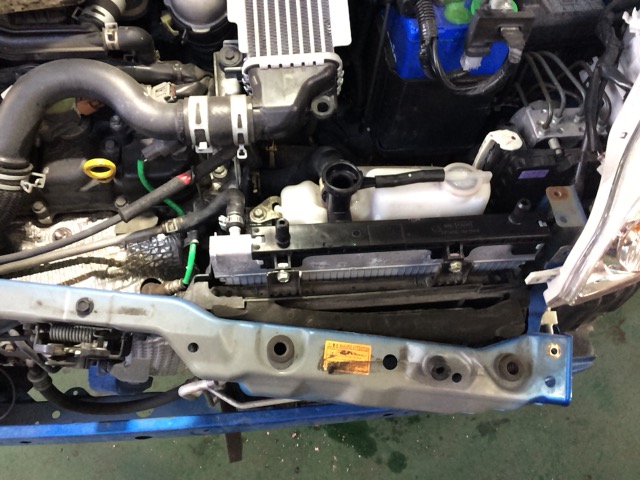

反対の手順で組み付けていきます。

sonica-l415s-radiator20

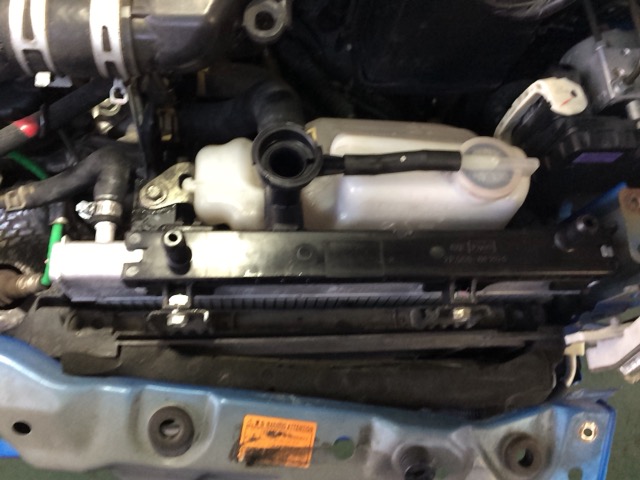

傷をつけないようにラジエターを取り付けます。

sonica-l415s-radiator21

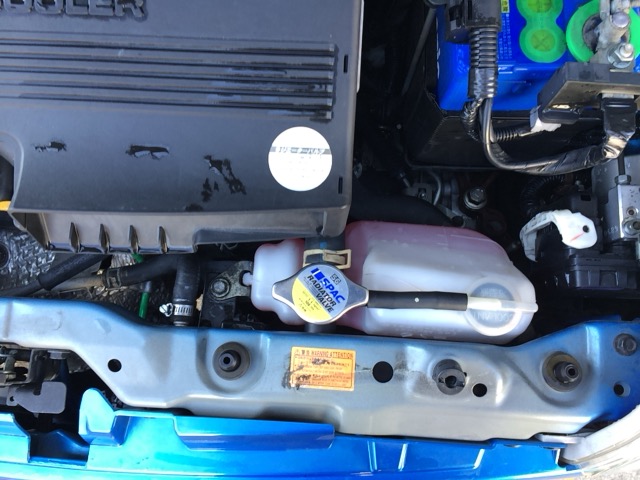

組み上がったら、スーパークーラントを入れてエア抜きをします。

スーパークーラントです。

エア抜きにはこういったエア抜きアイテムを使うと簡単で確実です。

ソニカ ラジエターよりクーラント漏れ ラジエター脱着・OHでした
