ヴォクシー テールランプユニット交換 AZR65

初代ヴォクシー。ブレーキランプが位ということで入庫してきました。

この初代ヴォクシーはブレーキランプがLEDなのです。なので基本的に修理するにはテールユニットを交換するしかありません。

この前ショック療法である程度点灯するようになりました。ですが完調とは程遠いためユニットで交換することになりました。

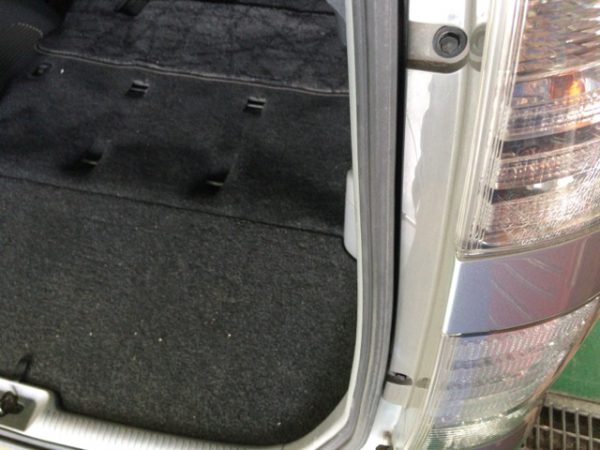

テールユニットは10mmのネジ2本で固定されています。まずはユニットを車両から外します。

カプラーは1つのみ。車両から外します。

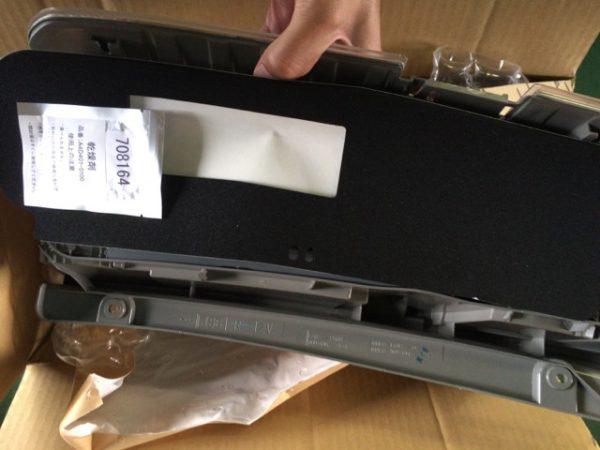

こちらが新品のテールランプユニットです。

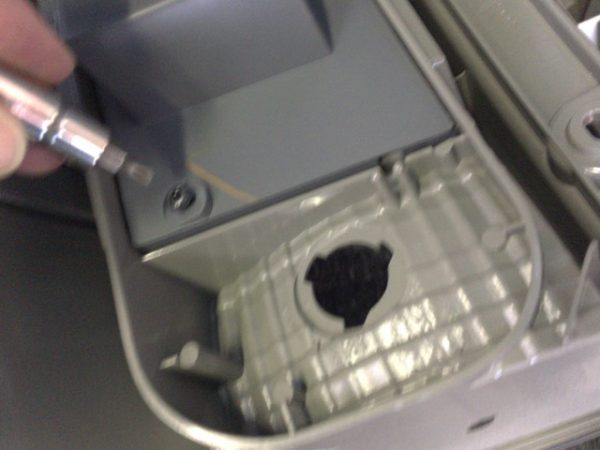

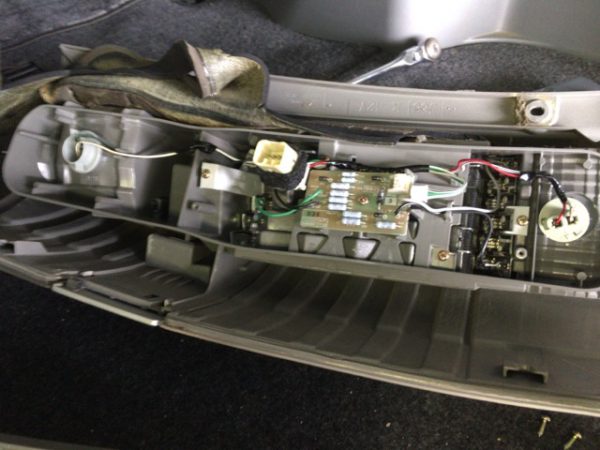

ウインカーとバックはハロゲンなので付け替える必要があります。ユニットの裏蓋を外します。しかしこのネジはトルクスです。

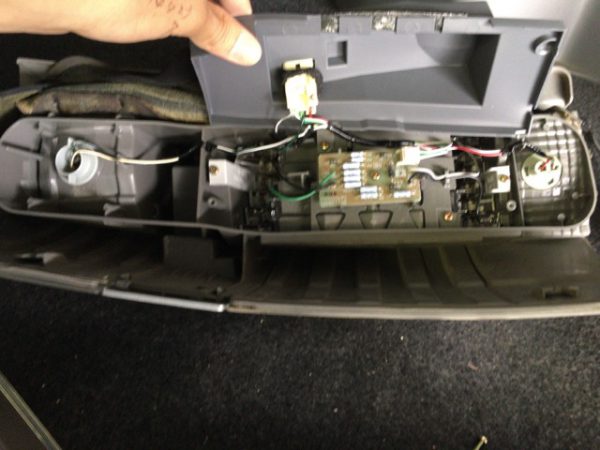

古いユニットから電球と配線を取り外します。

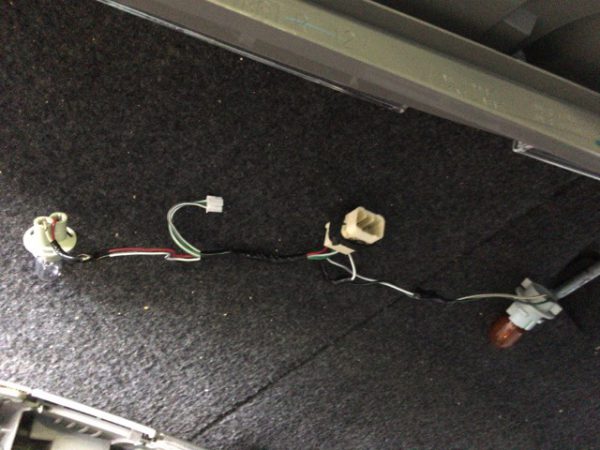

配線を外した図です。これを新品に移植する。

テールランプASSYで注文すると、この配線も新品についてきます。値段が高くなりますけど。

新品に移植したらカバーをつける。

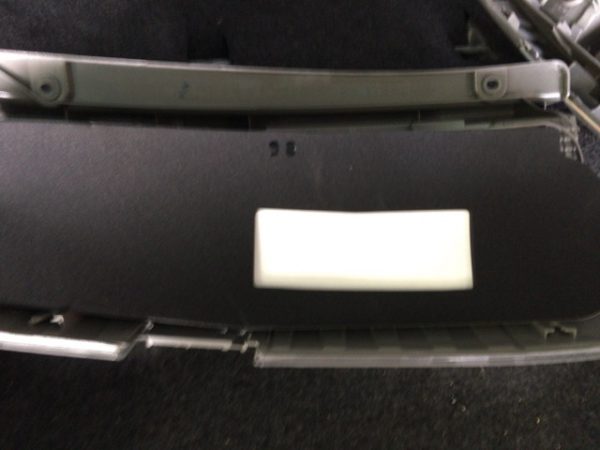

保護のスポンジをはりつけます。

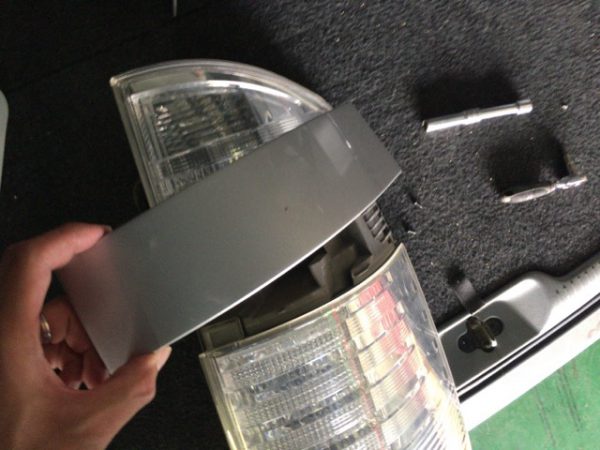

一部ボディパネルも付け替える必要がありますので外します。

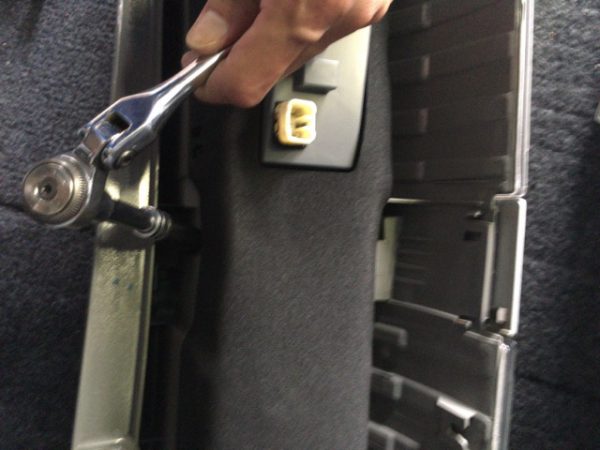

裏から10mm1本。

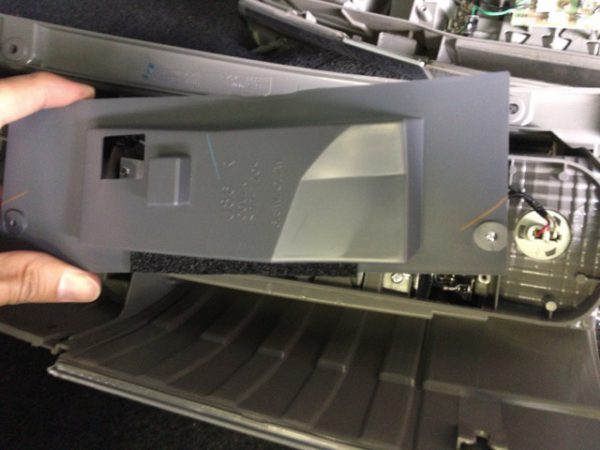

このパネルを新品に付け替える。

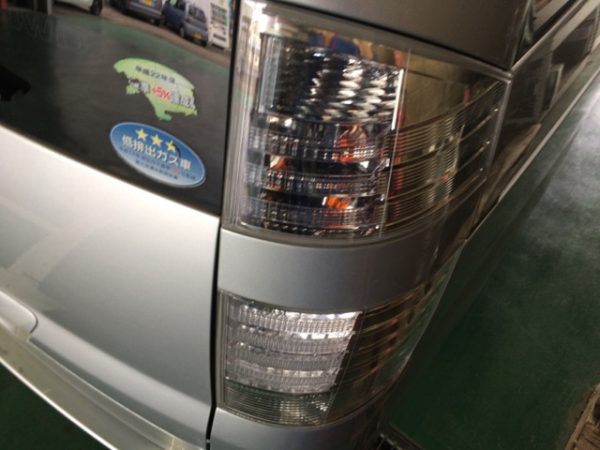

あとは車に取り付けて作動確認します。OK。

テールユニットの値段は25700円です。
